راهنمای کامل شیرآلات صنعتی وگ امید گلستان (VOG)
VOG Omid Golestan Industrial Valves — DIN · ISO · ANSI · CE
شرکت وگ امید گلستان از تولیدکنندگان شیرآلات صنعتی چدنی و برنزی در ایران است که محصولات آن برای تأسیسات آب و فاضلاب، کشاورزی، آتشنشانی و صنایع دریایی به کار میرود و بر پایه استانداردهای DIN، ISO، ANSI و CE تولید میشود. در این صفحه هر ۱۸ محصول رسمی این شرکت، هم به زبان ساده و هم با جدول مشخصات فنی کامل توضیح داده شده است.
فهرست محصولات وگ امید گلستان
01شیر پروانهای ویفری02شیر فلکه کشویی زبانه لاستیکی03شیر فلکه کشویی زبانه فلزی (چدن خاکستری)04شیر فلکه کشویی زبانه فلزی داکتیل05شیر فلکه سوپاپی (سوزنی)06شیر خودکار دریچهای07شیر صافی چدنی تیپ Y08شیر خودکار سوپاپی09شیر هوای تک محفظه (تک روزنه و دو روزنه)10شیرفلکه سوپاپی زاویهای ۹۰ درجه11شیر خودکار سوپاپی زاویهای ۹۰ درجه12اتصال قابل پیاده (قطعه انبساطی)13شیر آتشنشانی14شیر فلکه کشویی فلنجدار (تمام برنز)15شیر فلکه سوزنی فلنجدار (تمام برنز)16شیر کلاجی(هندلی)17شیر کلاجی(هندلی)18شیر پروانهای فلنجدار چدن داکتیل (سایز بزرگ)
راهنمای انتخاب شیر صنعتی مناسب
پیش از سفارش، این چهار پارامتر پروژه را مشخص کنید.
۰۱ · سیال
نوع سیال چیست؟
آب آشامیدنی، آب خام، فاضلاب، هوای فشرده، بخار یا آب دریا — تعیینکننده جنس آببندی و بدنه.
۰۲ · دما
دمای کارکرد خط؟
هر مدل محدوده دمایی مشخصی دارد؛ دمای بالاتر از حد استاندارد باید هنگام سفارش اعالم شود.
۰۳ · فشار PN
فشار کاری خط (PN)؟
فشار اسمی شیر باید مساوی یا بیشتر از حداکثر فشار واقعی خط لوله باشد.
۰۴ · کارکرد
هدف از شیر چیست؟
قطع و وصل کامل، تنظیم دبی، جلوگیری از برگشت جریان یا تخلیه هوا.
مشخصات فنی کامل محصولات

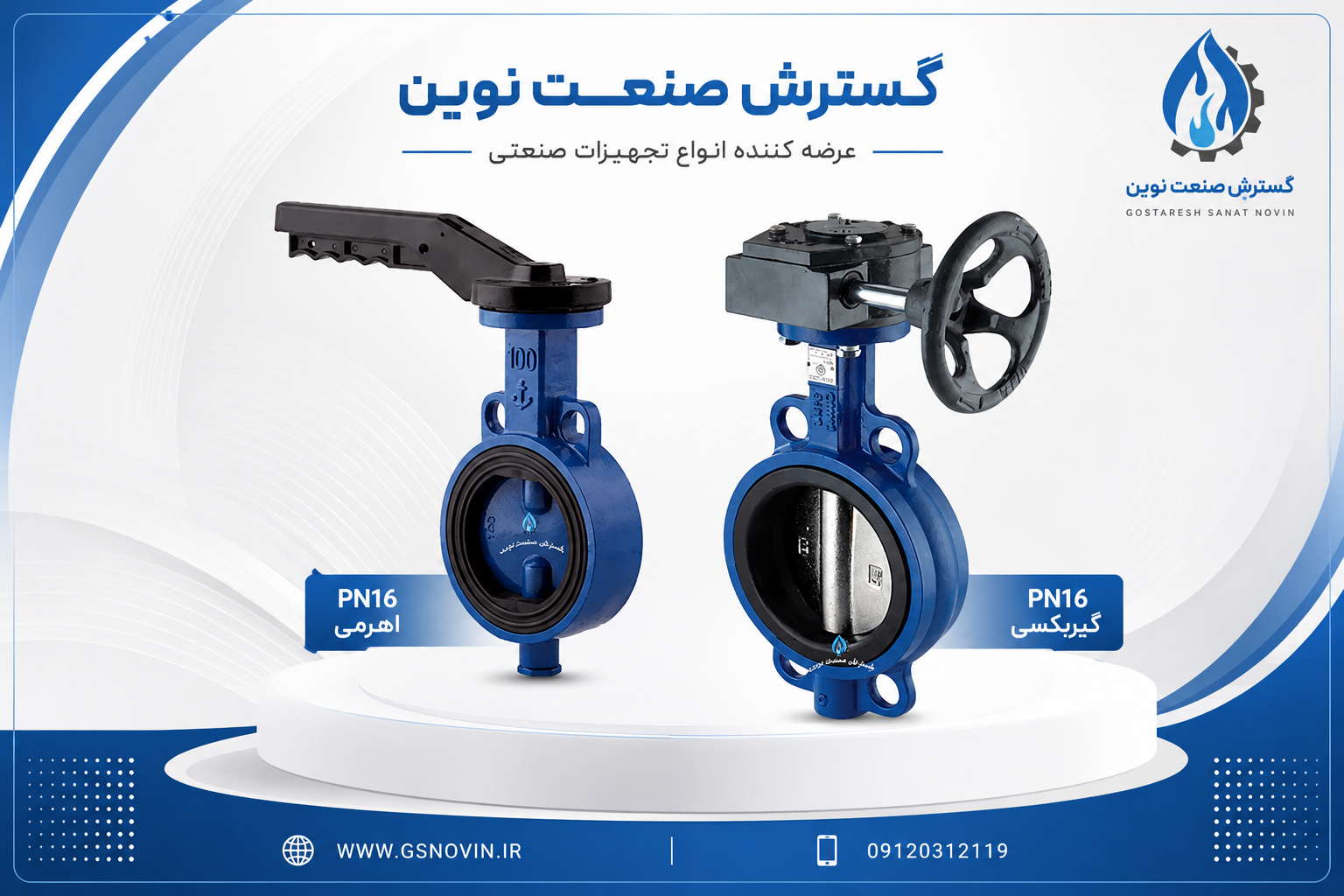

شیری با دیسک گردان که بین دو فلنج لوله (بدون پیچ مستقل) نصب میشود و با چرخش اهرم، مسیر عبور آب یا هوا را باز و بسته میکند.
شیر پروانهای ویفری — تصویر جایگزین شود
مشخصات فنی
| جنس بدنه و پروانه | چدن نشکن GGG40 (پروانه با پوشش گالوانیزه یا رنگ الکترواستاتیک طبق سفارش) |
|---|---|
| لاستیک آببندی | NBR یا EPDM (قابل تعویض) |
| بوشها | برنز گرافیتی |
| شفت / اورینگ / پیچ | استیل ۴۰۲۱/۱ · NBR · A2 |
| استاندارد طول فلنجبهفلنج | EN 558-20 / ISO 5752-20 |
| فشار کاری | مطابق DIN 2501 Part1، تا ۱۰ الی ۱۶ بار |
| پوشش رنگ بدنه | اپوکسی پودری آبی الکترواستاتیک — DIN 30677 |
| دمای کارکرد | آب تا ۸۰ درجه سانتیگراد؛ دمای بالاتر طبق سفارش |
| تست هیدرواستاتیک | DIN 5208 |
| محدوده سایز کاتالوگ | DN50 تا DN200 |

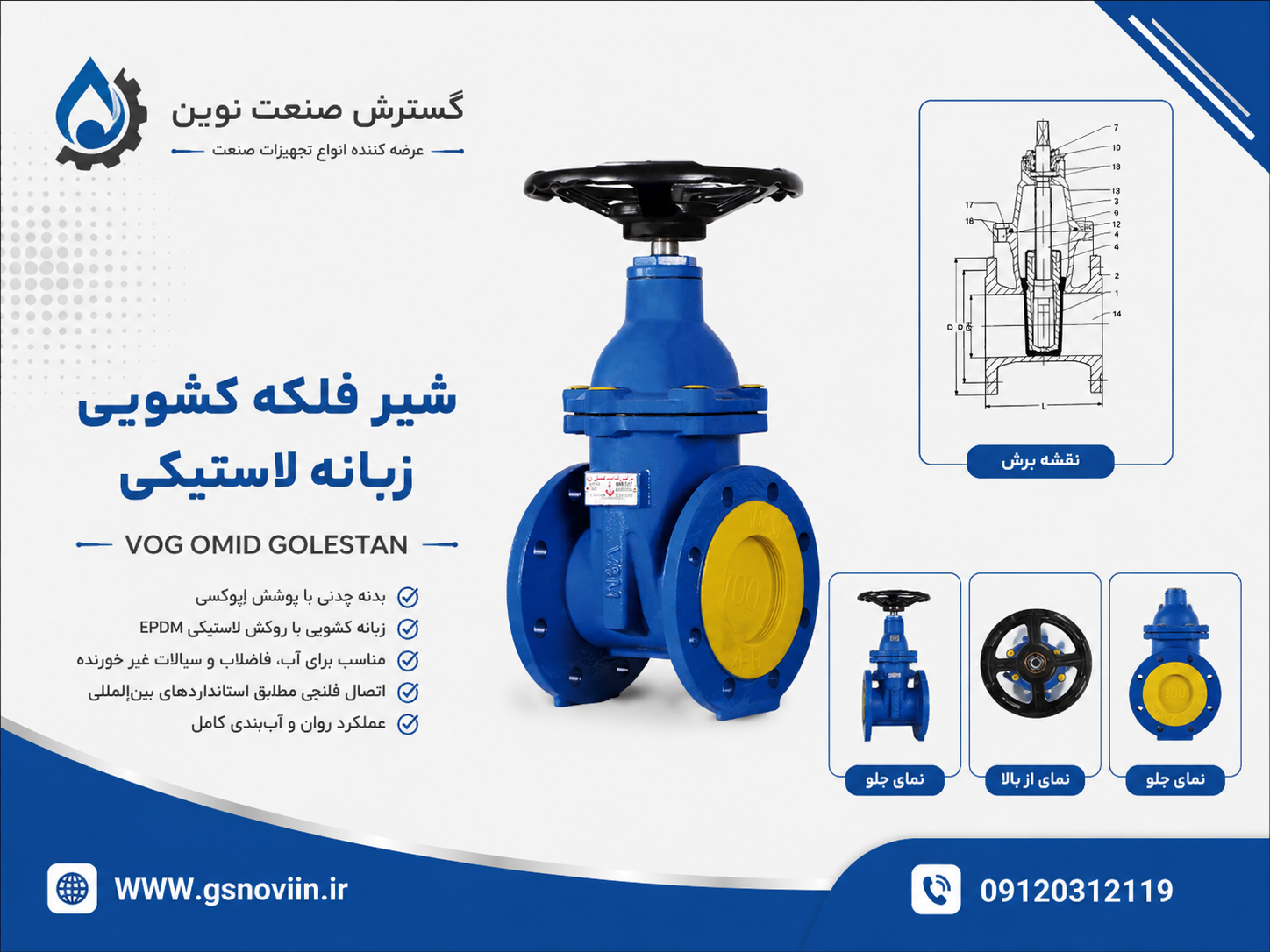

02 شیر فلکه کشویی زبانه لاستیکی
Rubber Tongue Gate Valve
رایجترین شیر قطعکننده در خطوط آب شهری و آب آشامیدنی؛ با چرخاندن فلکه، زبانه پوشیده از لاستیک بالا و پایین رفته و مسیر را میبندد یا باز میکند.
شیر فلکه کشویی زبانه لاستیکی — تصویر جایگزین شود
مشخصات فنی
| استاندارد طراحی | DIN 3352 · طول فلنج DIN 3202 F4 |
|---|---|
| بدنه و درپوش | چدن نشکن با گرافیت کروی GGG40 |
| زبانه | چدن نشکن با پوشش لاستیک EPDM یا NBR |
| سرفلکه | پلیآمید الیافدار یا چدن داکتیل |
| ماردون (محور) | فولاد زنگنزن رولینگ با ۲ عدد اورینگ آببندی |
| مهره ماردون | فسفر برنز CU-ZN35NIF45 |
| فشار کاری | PN10 / PN16 |
| استاندارد فلنج | DIN 2501 – EN 1092 |
| پوشش رنگ | اپوکسی پودری آبی الکترواستاتیک DIN 30677 |
| دمای کارکرد | تا ۷۰ درجه سانتیگراد (آب آشامیدنی/خام/هوای فشرده) |
| محدوده سایز کاتالوگ | DN50 تا DN300 |

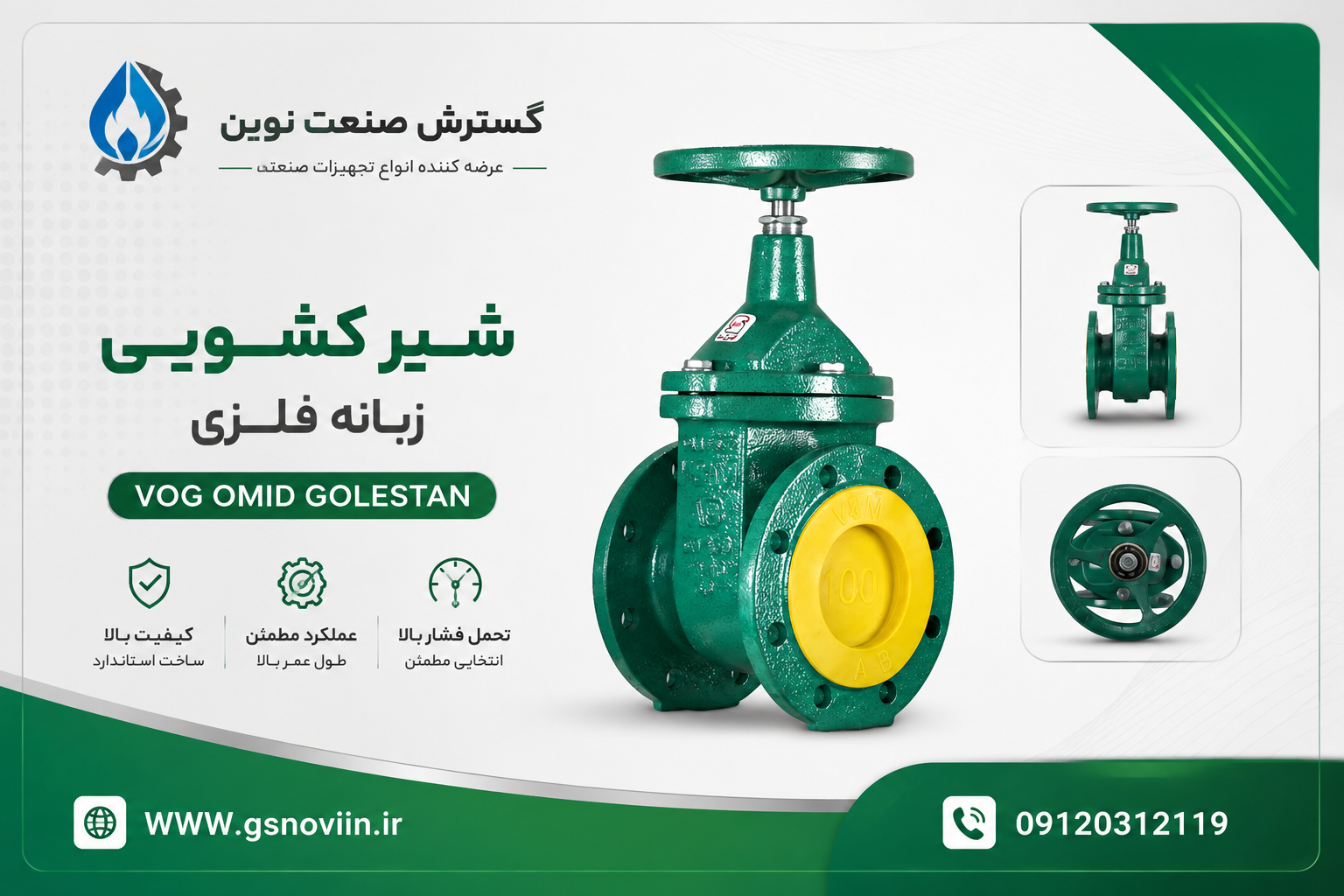

03 شیر فلکه کشویی زبانه فلزی (چدن خاکستری)
Gate Valve — Metal Tab, GG25
آببندی با نشیمن فلزی فسفر برنز انجام میشود؛ ساختار سادهتر و اقتصادیتر از نوع لاستیکی.
شیر فلکه کشویی زبانه فلزی (چدن خاکستری) — تصویر جایگزین شود
مشخصات فنی
| استاندارد طراحی | DIN 3352 و DIN 3363 / PN10 · طول فلنج DIN 3202F4 |
|---|---|
| بدنه و درپوش | چدن خاکستری GG25 |
| سرفلکه | آلومینیوم دایکاست |
| سیت (نشیمن آببندی) | فسفر برنز CuSn5pb20 |
| زبانه و مهره | فسفر برنز |
| ماردون | فولاد زنگنزن (X20Cr13) 1.4021 — دنده Tr-DIN103 رولینگ |
| استاندارد فلنج | EN 1092 Part1 – DIN 2501 |
| پوشش رنگ | الکترواستاتیک DIN 30677 |
| دمای کارکرد | آب آشامیدنی تا ۷۰ درجه سانتیگراد؛ دمای بالاتر طبق سفارش |
| تست | ISO 5208 |
| محدوده سایز کاتالوگ | ۱-۱٫۲ تا ۱۶ اینچ |

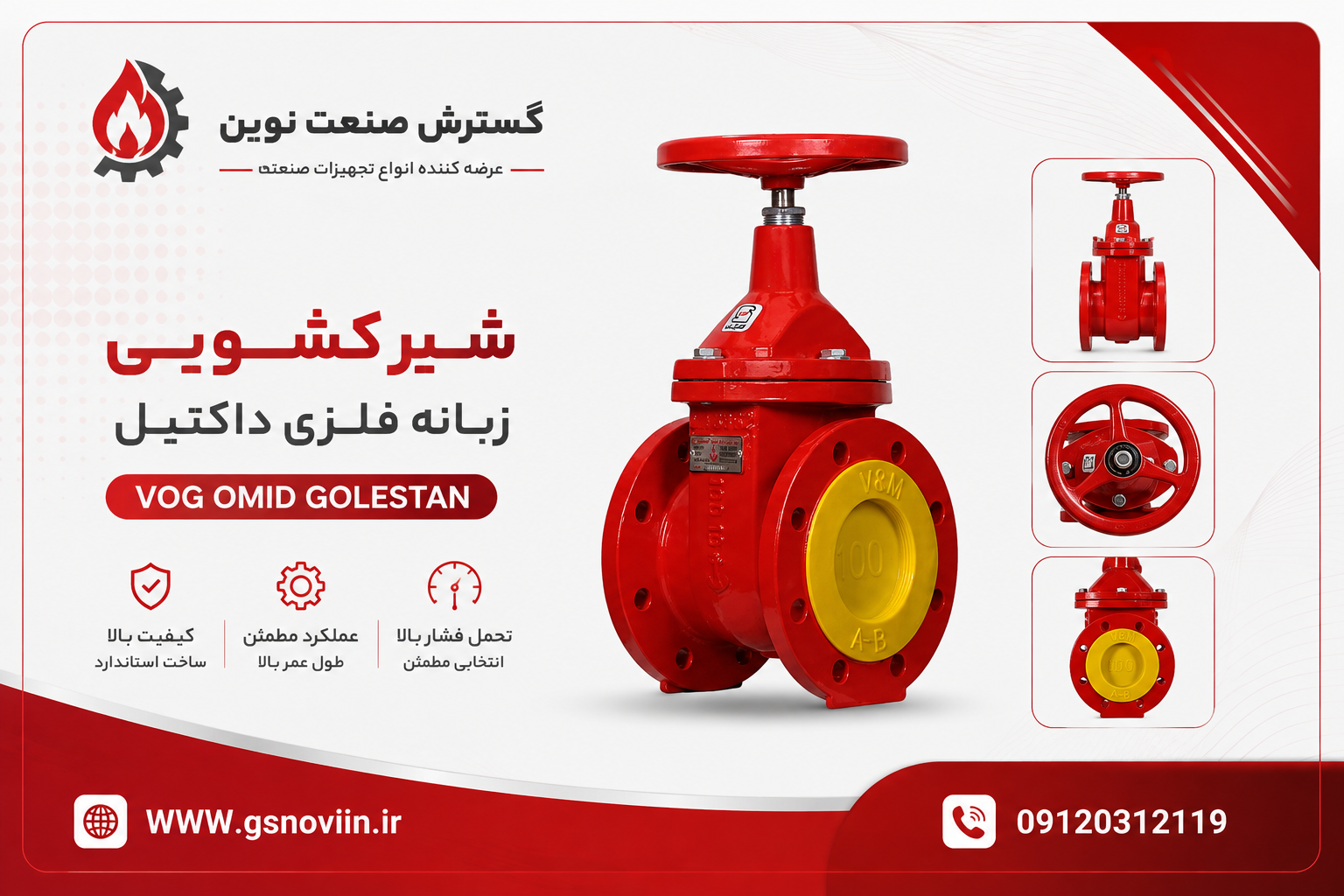

04 شیر فلکه کشویی زبانه فلزی داکتیل
Sliding Gate Valve — Ductile Metal Tab
نسخه تقویتشده شیر کشویی زبانه فلزی با بدنه چدن داکتیل GGG40، مناسب دما و فشار بالاتر.
شیر فلکه کشویی زبانه فلزی داکتیل — تصویر جایگزین شود
مشخصات فنی
| استاندارد طراحی | استاندارد ایران 3363 (DIN 3352) / PN16 · طول فلنج DIN 3202 F4 |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| سرفلکه | آلومینیوم دایکاست |
| سیت | فسفر برنز CuSn5pb20 |
| ماردون | فولاد زنگنزن (X20Cr13) 1.4021 — دنده Tr-DIN103 رولینگ |
| استاندارد فلنج | EN 1092 – DIN 2501 Part1 |
| پوشش رنگ | اپوکسی پودری کاملاً فراگیر الکترواستاتیک — DIN 30677 |
| دمای کارکرد | آب آشامیدنی تا ۱۲۰ درجه سانتیگراد؛ دمای بالاتر طبق سفارش |
| تست | ISO 5208 تا ۱٫۵ برابر فشار اسمی |
| محدوده سایز کاتالوگ | ۱-۱٫۲ تا ۱۶ اینچ |

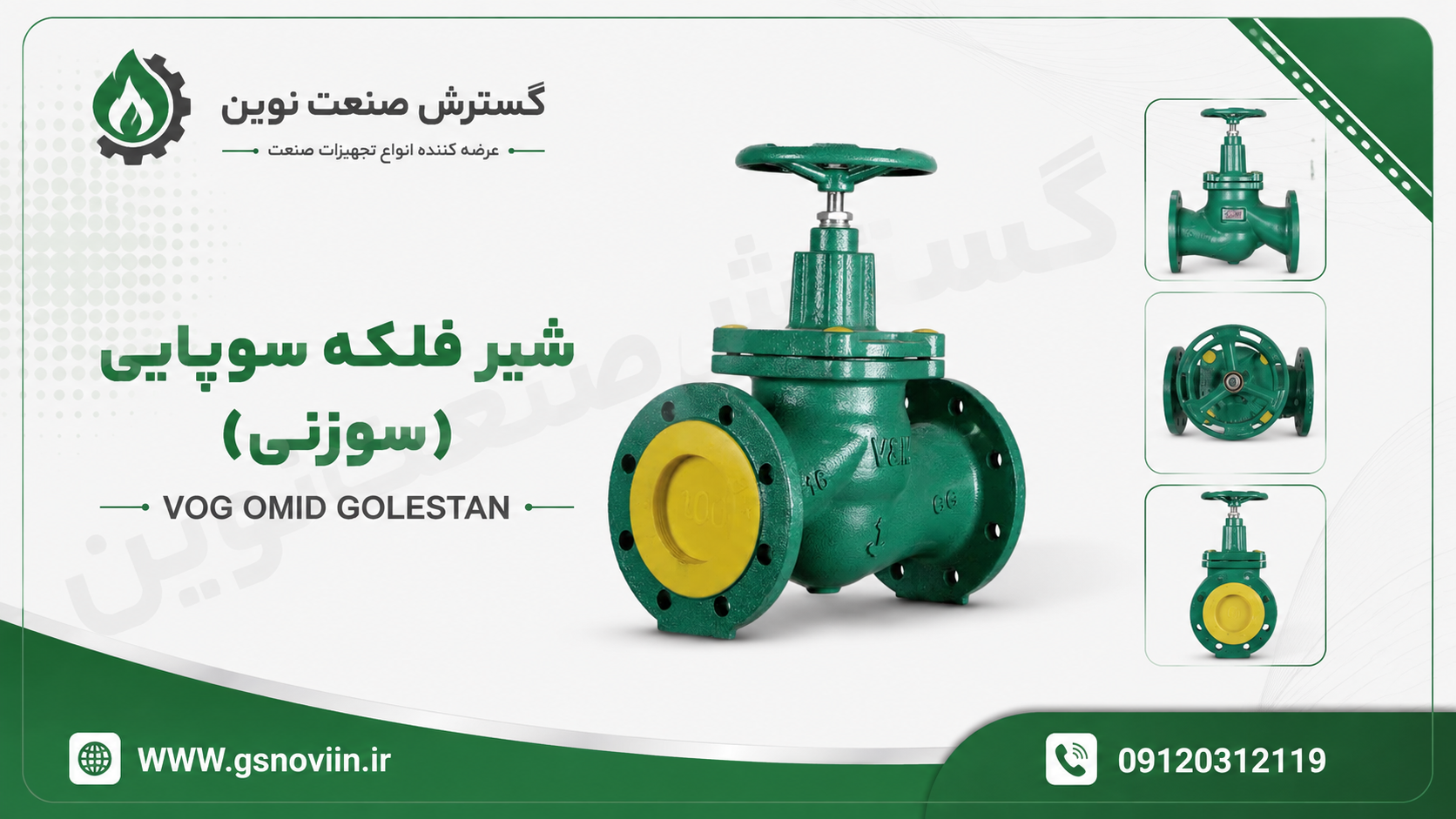

05 شیر فلکه سوپاپی (سوزنی)
Globe Valve
برخالف شیر کشویی، برای تنظیم دقیق دبی جریان طراحی شده و مسیر عبور سیال در آن پیچیدهتر است.
شیر فلکه سوپاپی (سوزنی) — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202 F1 |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| سیت و توپی (سوزن) | فولاد زنگنزن نسوز (X20Cr13) 1.4021 |
| ماردون (محور) | فولاد زنگنزن (X20Cr13) 1.4021 |
| فشار کاری / تست | ۱۰ و ۱۶ اتمسفر / تست ۱٫۵ برابر فشار اسمی |
| استاندارد فلنج | EN 1092 – DIN 2501 |
| دمای کارکرد | حداکثر ۱۸۰ درجه سانتیگراد (چدن داکتیل PN16) |
| محدوده سایز کاتالوگ | "۱ تا "۱۲ |

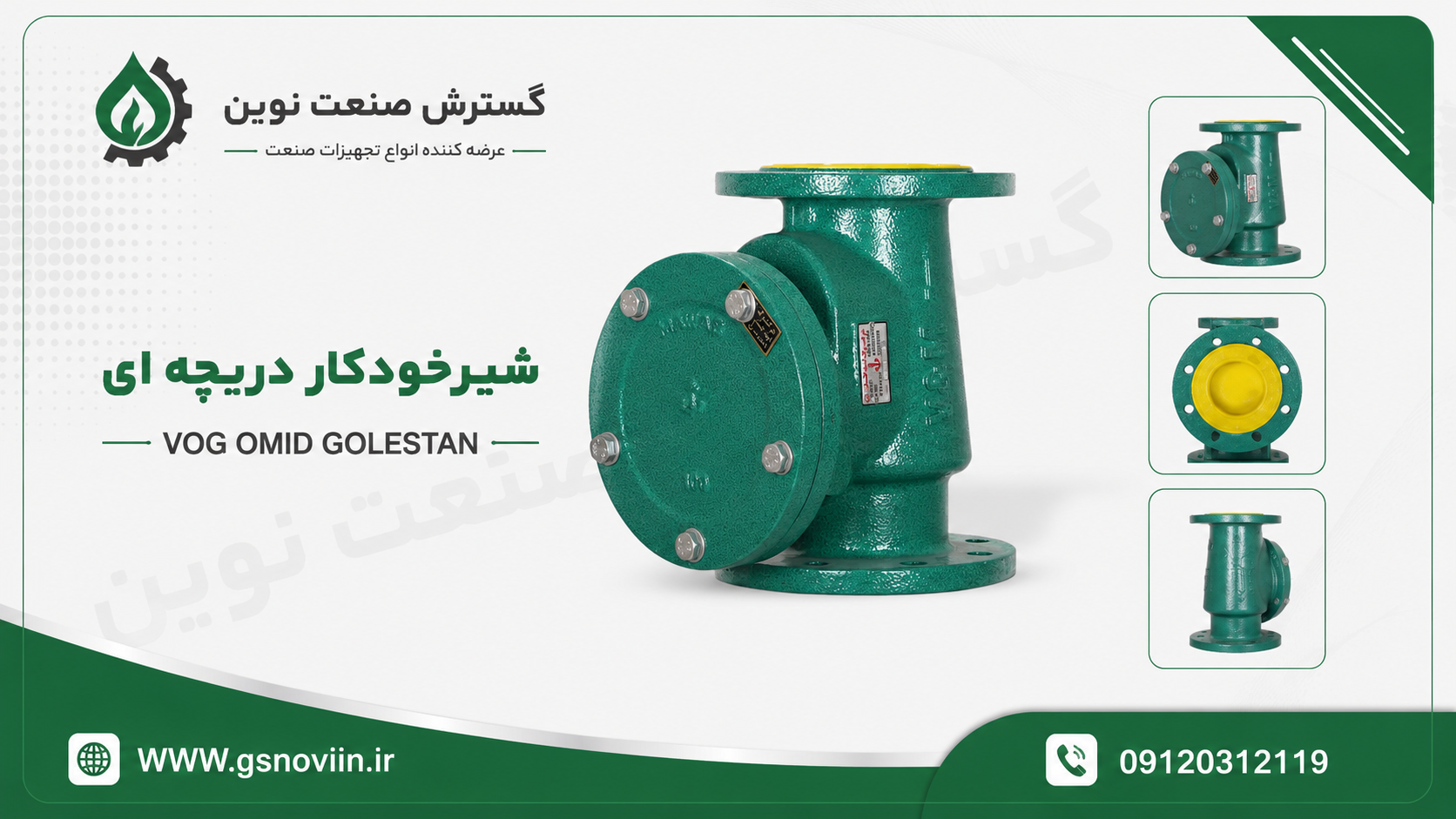

06 شیر خودکار دریچهای
Check Valve
شیر یکطرفهای که بدون نیاز به اپراتور تنها اجازه عبور سیال در یک جهت را میدهد و از برگشت جریان جلوگیری میکند.
شیر خودکار دریچهای — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202-F6 · PN10 / PN16 |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| سیت و دریچه آببندی | فولاد زنگنزن (X20Cr13) 1.4021 |
| اهرم دریچه | GGG40-50 |
| استاندارد فلنج | EN 1092 – DIN 2501 Part1 |
| پوشش رنگ | اپوکسی الکترواستاتیک کاملاً فراگیر DIN 30677 |
| دریچه آببندی | طبق سفارش چدن نشکن با روکش EPDM یا برنز |
| دمای کارکرد | آب آشامیدنی و سیالات غیرخورنده تا ۹۰ درجه سانتیگراد |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۱۲ |

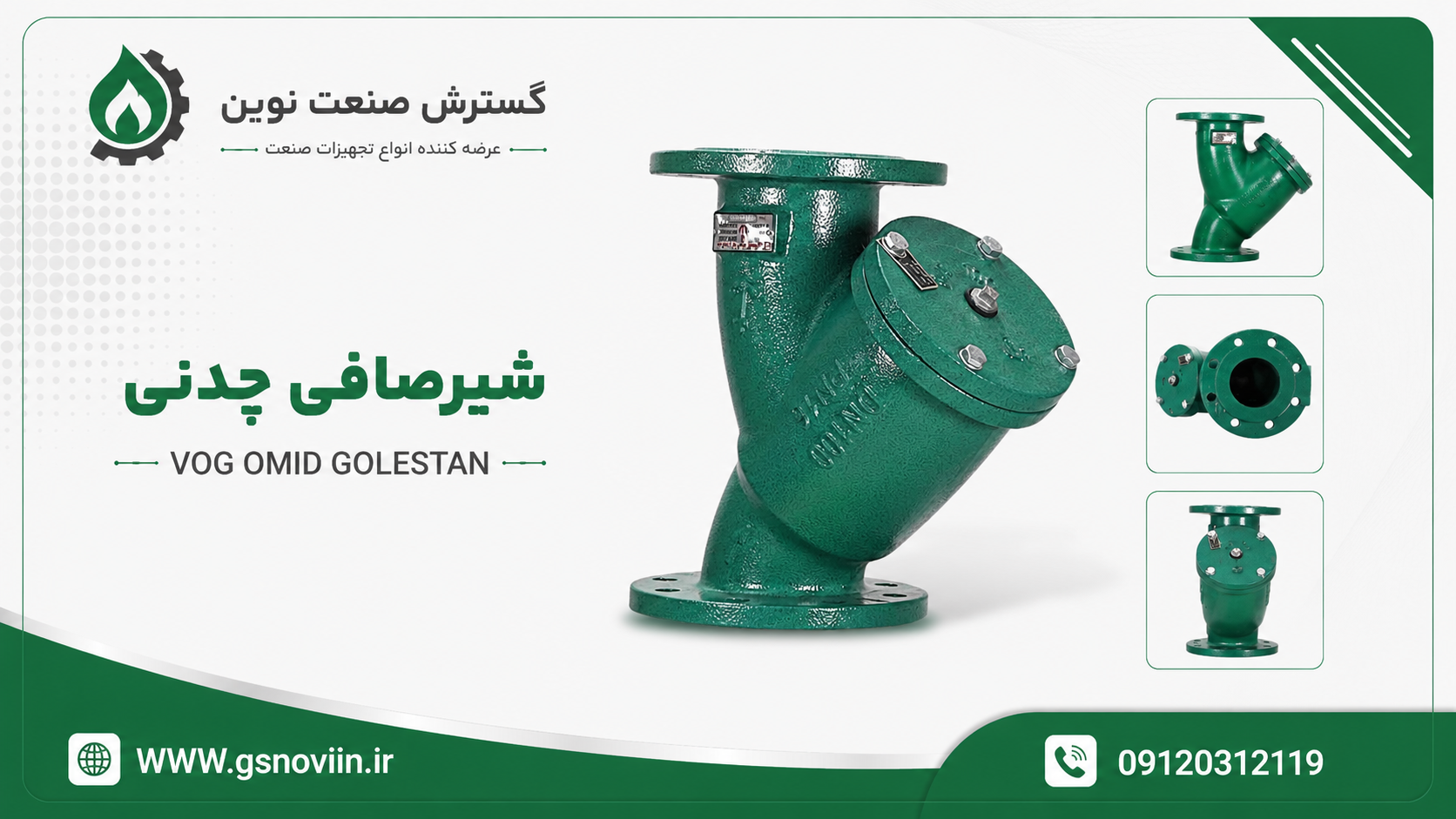

07 شیر صافی چدنی تیپ Y
Strainer Y Type
صافی خطی به شکل Y که ذرات معلق داخل سیال را قبل از رسیدن به تجهیزات حساس مانند پمپ و شیر کنترلی میگیرد.
شیر صافی چدنی تیپ Y — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202-F1 · PN10 / PN16 |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| توری صافی | ورق استیل زنگنزن 1.4573 — مش ۱ الی ۵ میلیمتر |
| استاندارد فلنج | EN 1092 – DIN 2501 Part1 |
| پوشش رنگ | اپوکسی پودری الکترواستاتیک کاملاً فراگیر DIN 30677 |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۱۶ |
در متن فارسی کاتالوگ حداکثر دمای کارکرد این محصول ۹۰ درجه و در متن انگلیسی همان کاتالوگ ۱۲۰ درجه سانتیگراد ذکر شده است. پیش از سفارش، دمای دقیق پروژه را با واحد فروش هماهنگ کنید.

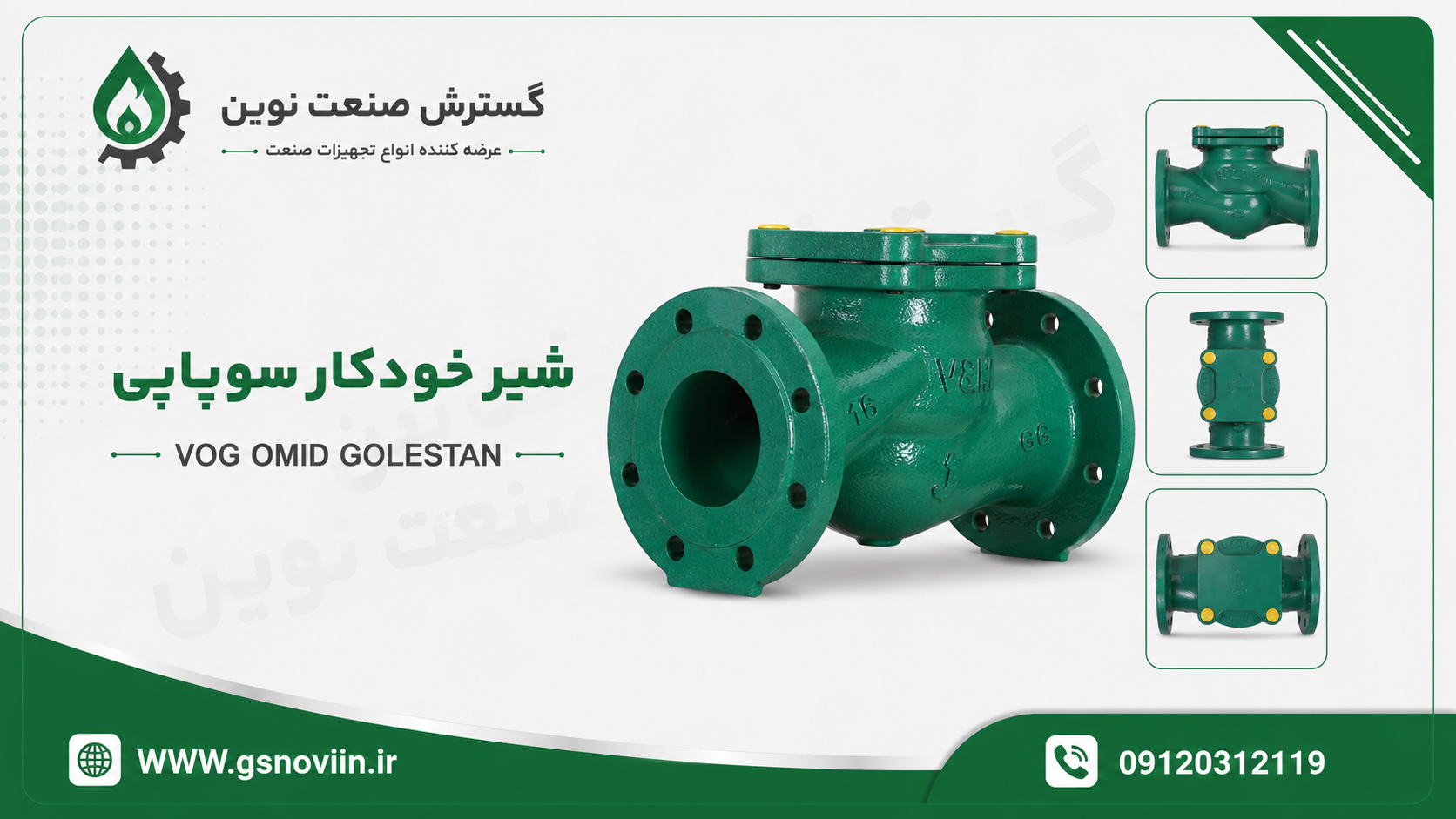

08 شیر خودکار سوپاپی
Control Needle Valve
شیر سوزنی کنترلی برای مسیرهای بخار و مایعات با دمای بالا، مناسب کاربردهایی که به تنظیم دقیق جریان نیاز دارند.
شیر خودکار سوپاپی — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202-F1 · PN10 / PN16 |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| سیت و توپی | فولاد زنگنزن (X20Cr13) 1.4021 |
| فنر | فولاد زنگنزن (X20Cr13) 1.4021 |
| استاندارد فلنج | EN 1092 – DIN 2501 Part1 |
| دمای کارکرد | مایعات و بخار تا ۱۵۰ درجه سانتیگراد؛ بالاتر طبق سفارش با بدنه GGG40 |
| محدوده سایز کاتالوگ | "۱ تا "۱۲ |

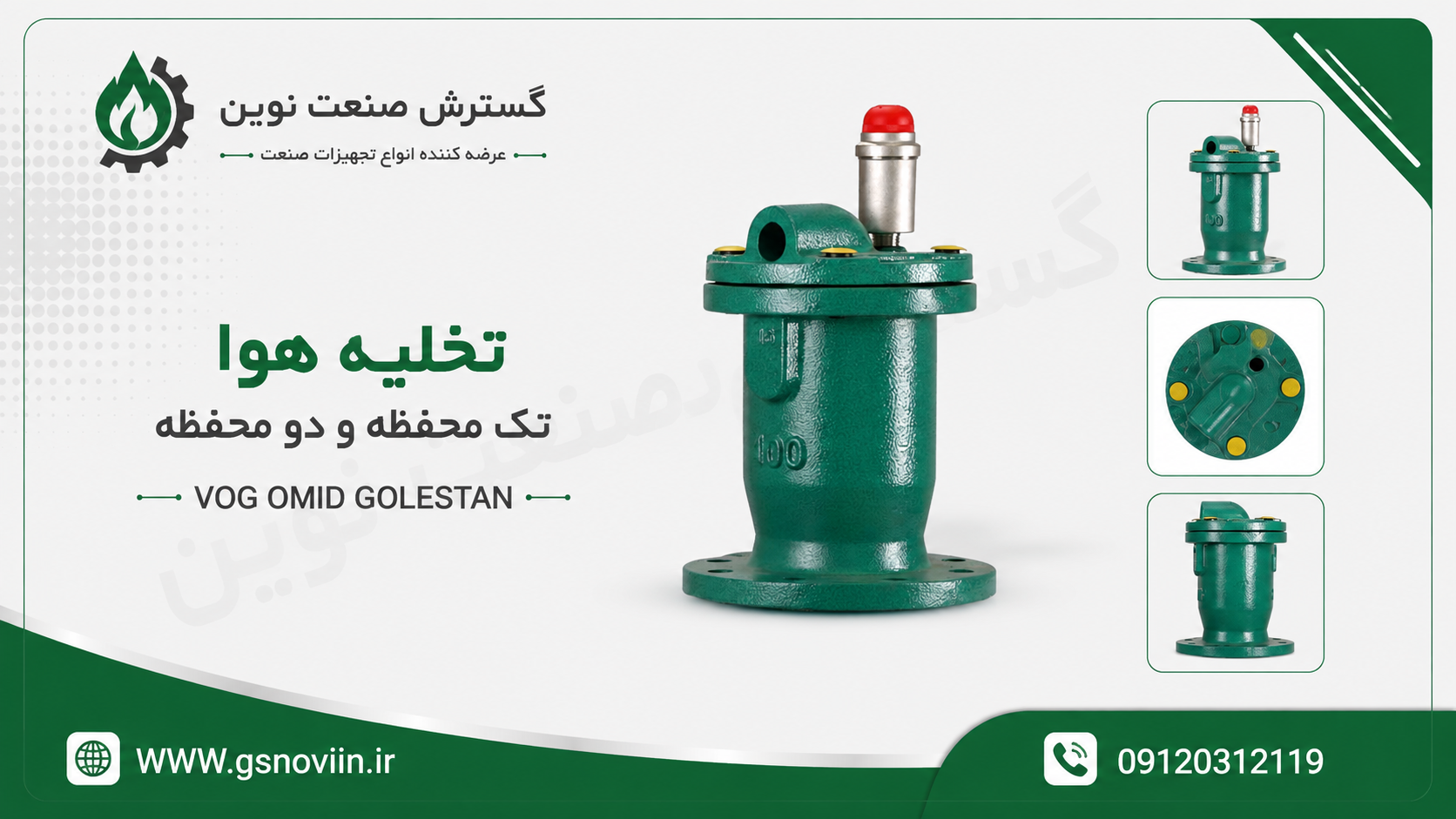

09 شیر هوای تک محفظه (تک روزنه و دو روزنه)
Single Chamber Air Valve
هوای جمعشده در بالاترین نقطه خط لوله را بهطور خودکار خارج میکند تا فشار ناگهانی یا ضربه قوچ ایجاد نشود.
شیر هوای تک محفظه (تک روزنه و دو روزنه) — تصویر جایگزین شود
مشخصات فنی
| قسمت داخلی (گوی) | لاستیک ABS یا EPDM |
|---|---|
| پوشش رنگ | الکترواستاتیک پودری (EKB) |
| واشر آببندی | EPDM یا کلین گریت |
| پیچها | فولاد زنگنزن A2 |
| استاندارد فلنج | EN 1092 – DIN 2501 |
| حداقل فشار آببندی | ۰٫۳ بار |
| محدوده فشار / سایز | PN10 و PN16 / DN50–DN100 |
| استاندارد تست فشار | DIN 3230 F4 |
چنانچه حداقل فشار آببندی مورد نیاز پروژه کمتر از ۰٫۳ بار باشد، لازم است هنگام سفارش اعالم شود.

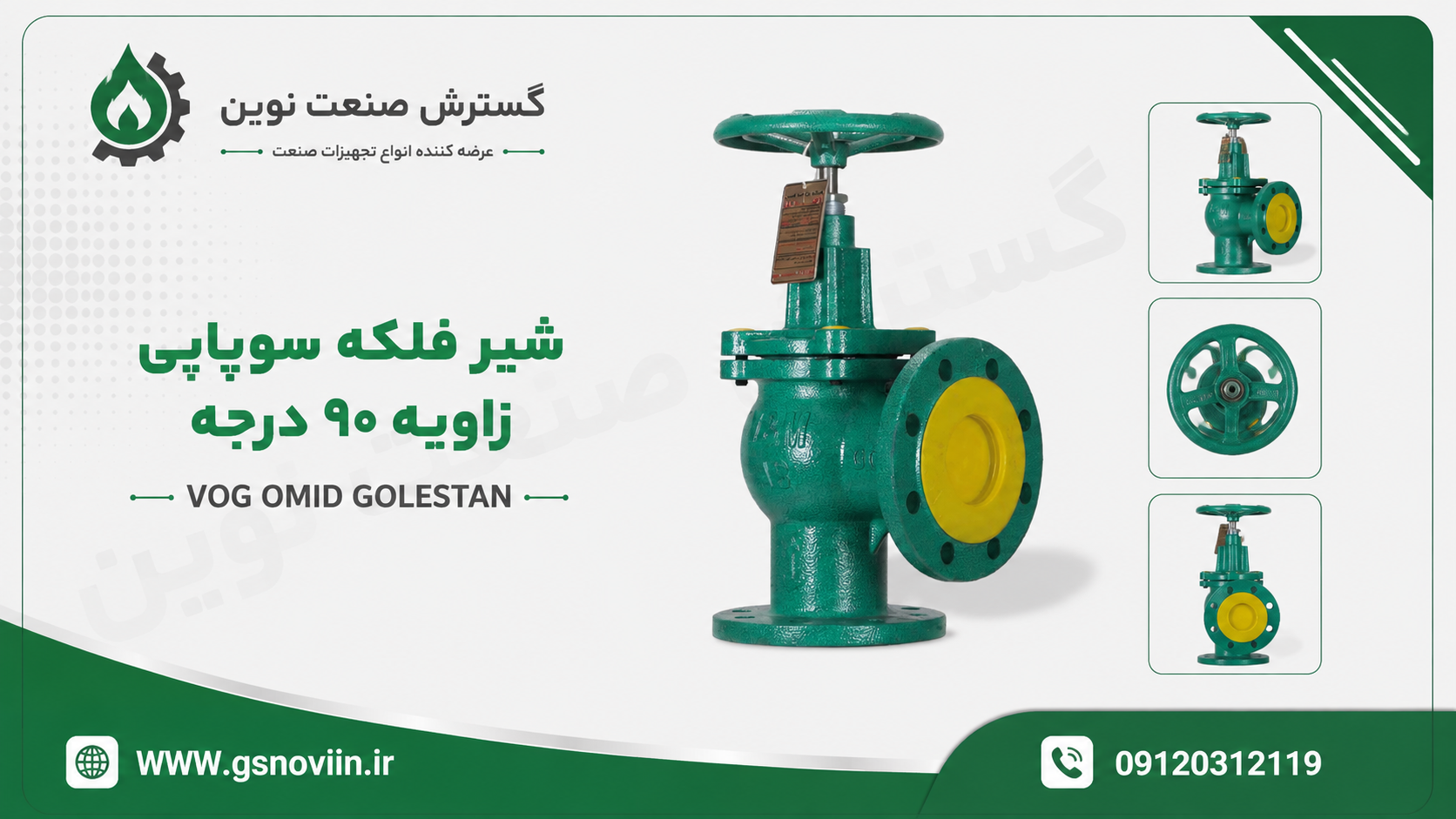

10 شیرفلکه سوپاپی زاویهای ۹۰ درجه
Globe Angle Valve (90°)
نسخه زاویهدار شیر سوپاپی که محور ورودی و خروجی آن ۹۰ درجه اختالف دارند؛ نیاز به زانوی جداگانه را حذف میکند.
شیرفلکه سوپاپی زاویهای ۹۰ درجه — تصویر جایگزین شود
مشخصات فنی
| بدنه و درپوش | چدن داکتیل GGG40 |
|---|---|
| سرفلکه | آلومینیوم دایکاست |
| سیت آببندی | استیل زنگنزن SS304 |
| ماردون (محور) | فولاد رولینگ 1.4021 (X20CR13) |
| فشار کاری / تست | ۱۰ و ۱۶ اتمسفر / تست ۱٫۵ برابر فشار اسمی |
| حداکثر حرارت مجاز | ۱۵۰ درجه سانتیگراد |
| استاندارد فلنج | EN 1092 – DIN 2501 |
| استاندارد تست | DIN 5208 یا ISIRI 3644 |

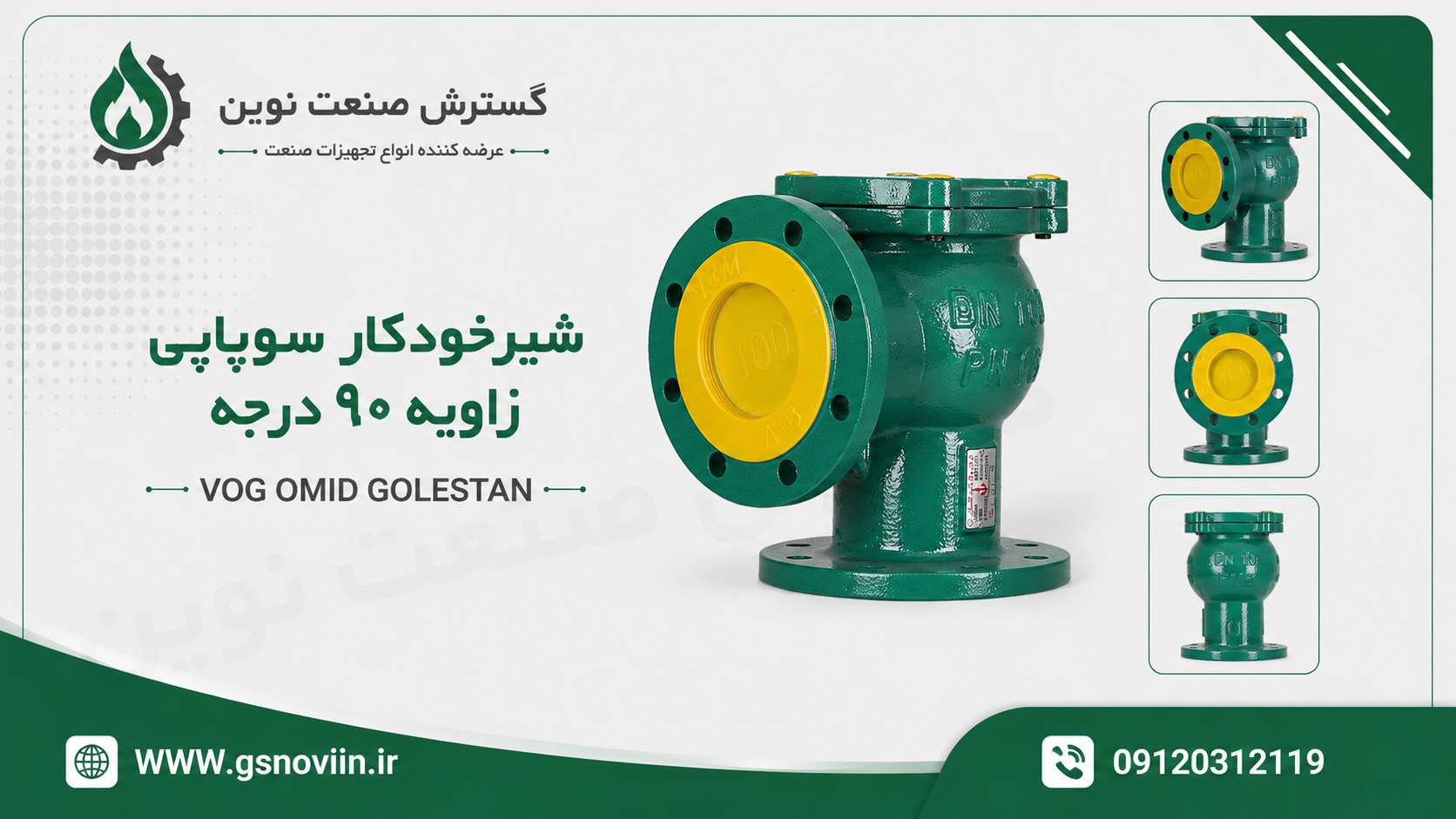

11 شیر خودکار سوپاپی زاویهای ۹۰ درجه
Check Angle Valve (90°)
نسخه یکطرفه (بدون فلکه دستی) شیر سوپاپی زاویهای که بهصورت خودکار در مسیرهای زاویهدار از برگشت جریان جلوگیری میکند.
شیر خودکار سوپاپی زاویهای ۹۰ درجه — تصویر جایگزین شود
مشخصات فنی
| بدنه و درپوش | چدن داکتیل GGG40 |
|---|---|
| سیت آببندی | استیل زنگنزن SS304 |
| فشار کاری / تست | ۱۰ و ۱۶ اتمسفر / تست ۱٫۵ برابر فشار اسمی |
| حداکثر حرارت مجاز | ۱۵۰ درجه سانتیگراد |
| استاندارد فلنج | EN 1092 – DIN 2501 |
| استاندارد تست | DIN 5208 یا ISIRI 3644 |

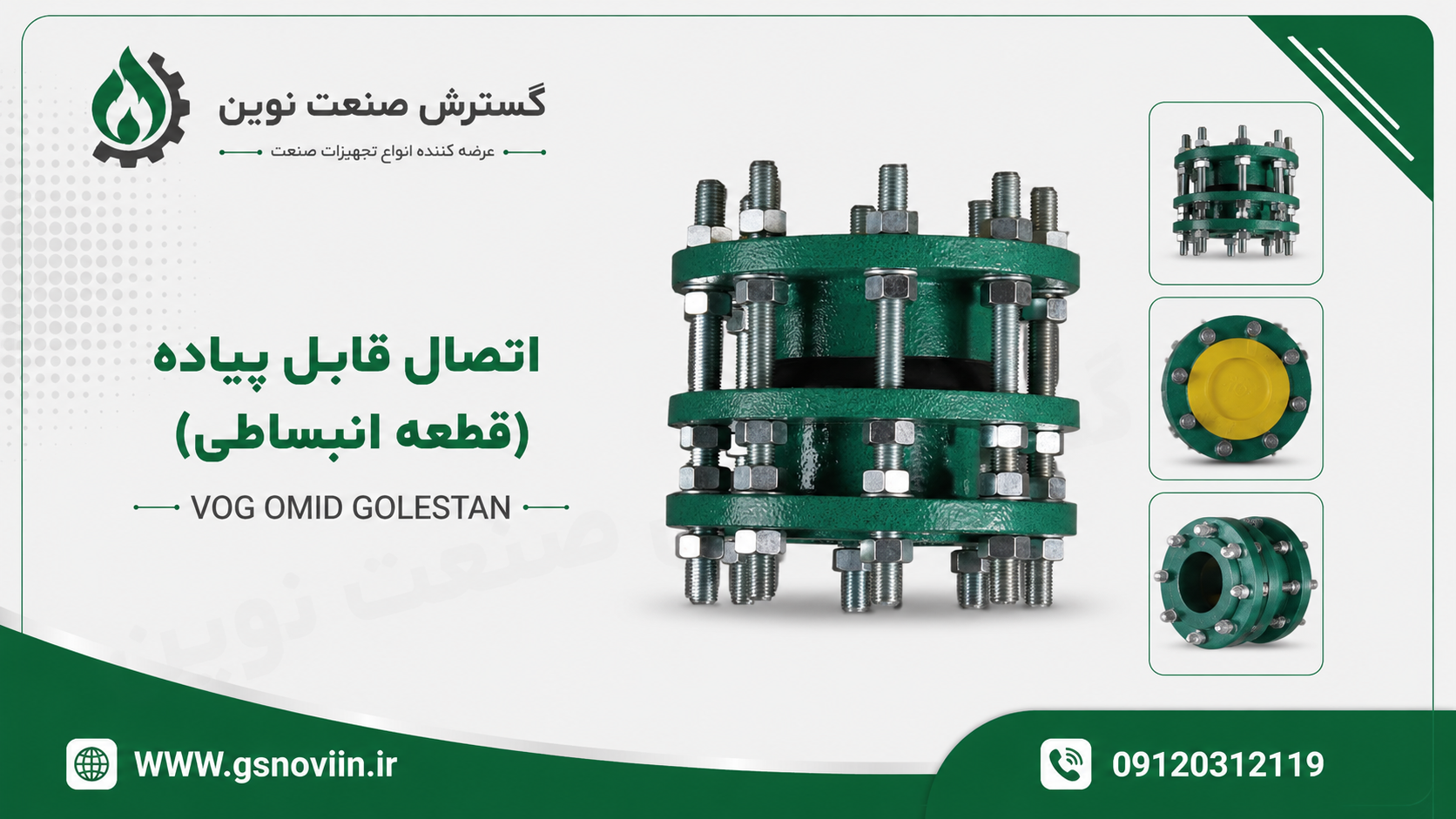

12 اتصال قابل پیاده (قطعه انبساطی)
Dismantling Joint
قطعهای بین دو فلنج که امکان تنظیم طول را میدهد؛ برای سرویس یا برداشتن شیرها از خط لوله بدون برش لوله استفاده میشود.
اتصال قابل پیاده (قطعه انبساطی) — تصویر جایگزین شود
مشخصات فنی
| لوله داخلی / خارجی | St37-2 یا GGG40-50 |
|---|---|
| روبند | St37-2 یا GGG40 |
| لاستیک آببندی | NBR |
| پیچ / واشر / مهره | فولاد گالوانیزه — DIN 939 / DIN 12511 / DIN 934 |
| پوشش رنگ | اپوکسی پودری کاملاً فراگیر الکترواستاتیک DIN 30677 |
| استاندارد سوراخکاری | PN10 DIN 2632 / PN16 DIN 2633 – EN 1092 |
| تست | ISO 5208 |
| محدوده سایز کاتالوگ | ۵۰ تا ۴۰۰ میلیمتر |

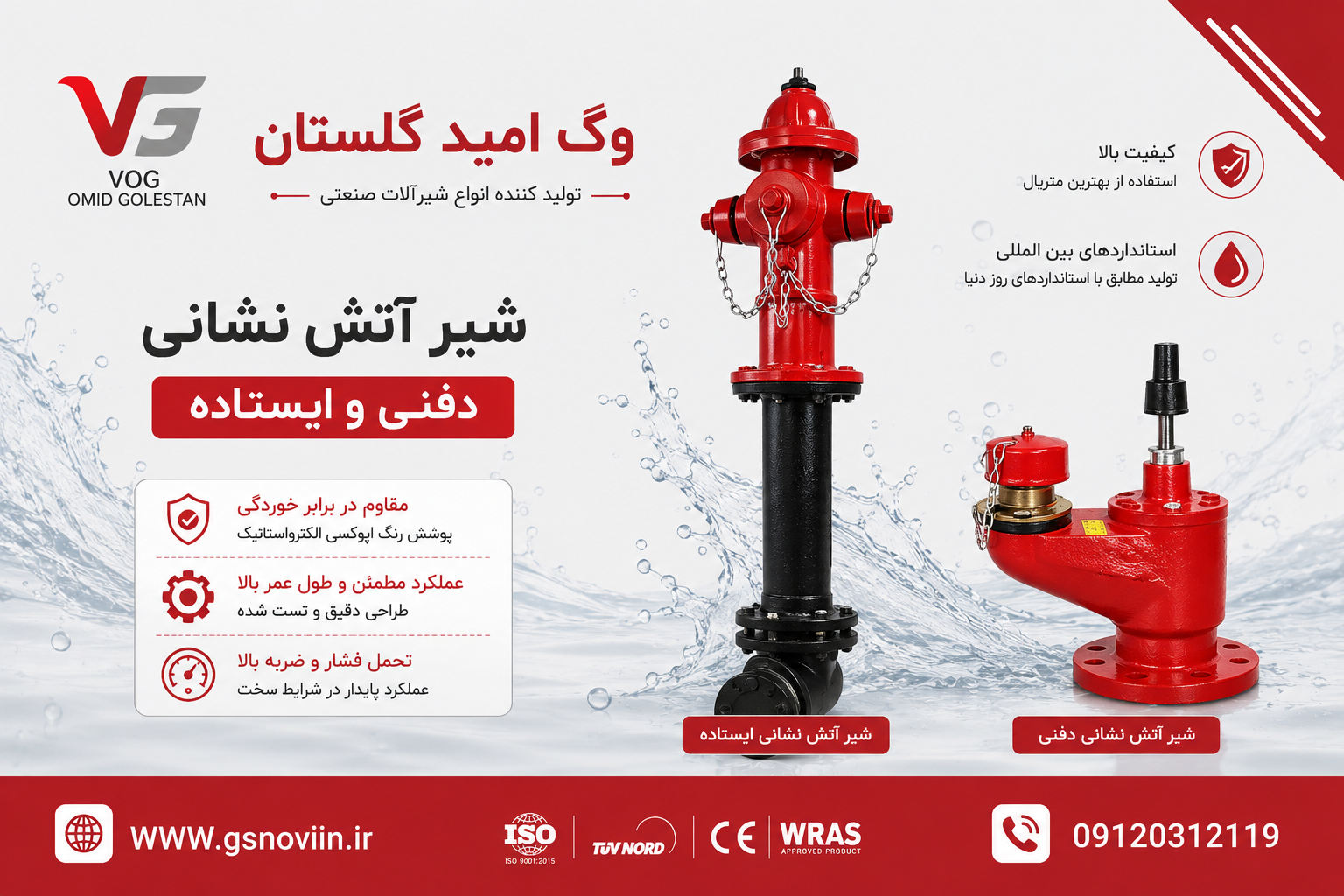

13 شیر آتشنشانی
Fire Hydrant
برای اطفاء حریق، توزیع آب و در برخی مدلها آبیاری فضای سبز استفاده میشود؛ در دو نوع ایستاده و دفنی عرضه میشود.
شیر آتشنشانی — تصویر جایگزین شود
مشخصات فنی
| چدن بدنه | چدن داکتیل مطابق DIN 1693 |
|---|---|
| ابعاد فلنج | EN 1092-2 |
| تست بازرسی نهایی | EN 12266 |
| پوشش رنگ | اپوکسی پودری الکترواستاتیک داخل و بیرون بدنه |
| نوع A — ایستاده (HU) | PN10/16 · DN80/100/150 · دو خروجی "۲٫۵ و یک خروجی "۴ برنجی · طبق DIN 3222 |
| نوع B — دفنی (HC) | PN10/16 · DN80/100 · یک خروجی "۲٫۵ برنجی · طبق BS 750 Type 2 |
| حداکثر دمای آب | ۷۰ درجه سانتیگراد |
کاربردها
- توزیع و تقسیم آب، سیستم ضد حریق
- اطفاء حریق (نوع A و B)
- برداشت آب و آبیاری فضای سبز (نوع B)

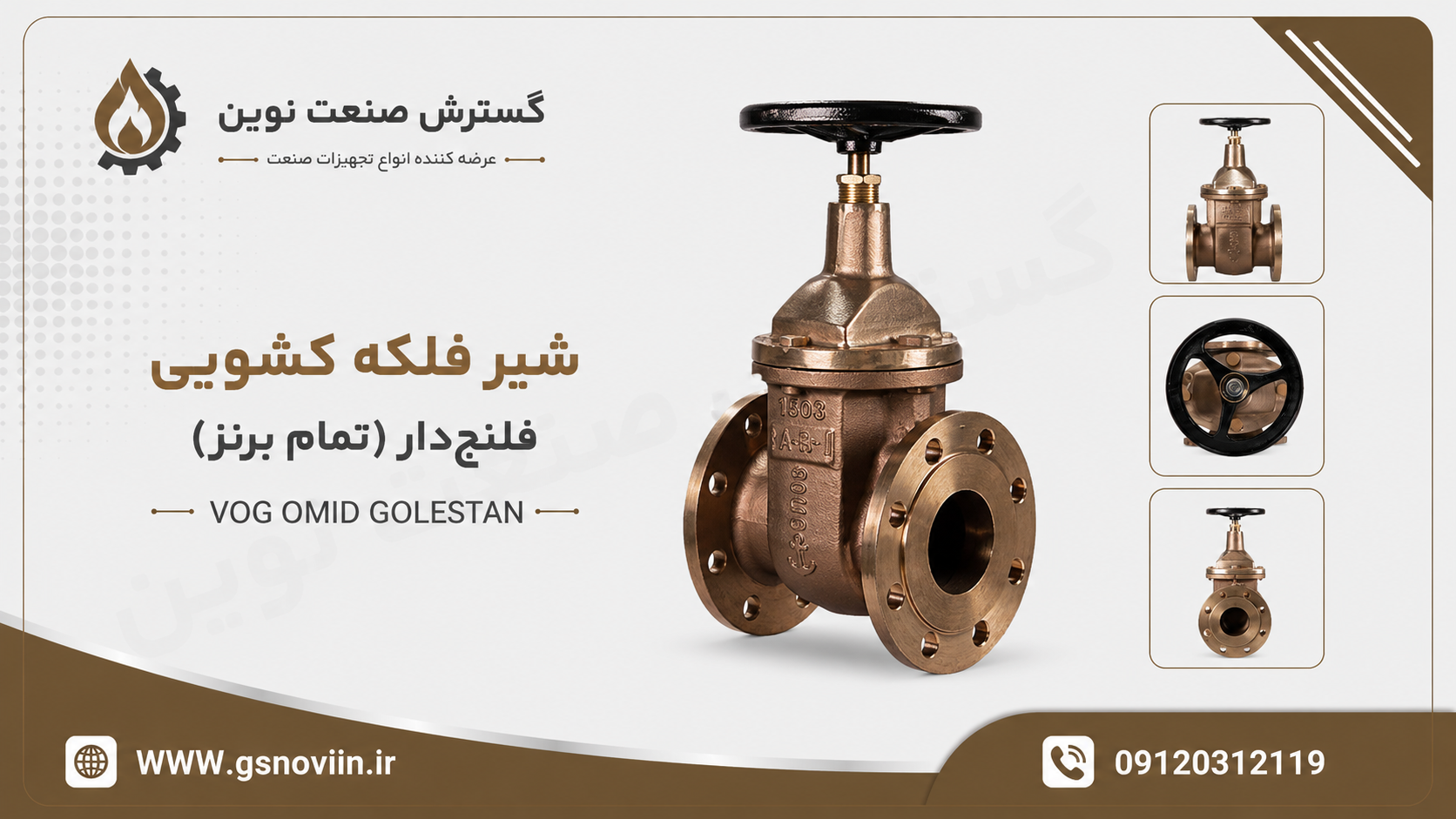

14 شیر فلکه کشویی فلنجدار (تمام برنز)
Sliding Gate Valve — All Bronze
مقاوم در برابر خورندگی آب شور؛ بیشتر در تأسیسات دریایی و کشتیسازی به کار میرود.
شیر فلکه کشویی فلنجدار (تمام برنز) — تصویر جایگزین شود
مشخصات فنی
| استاندارد طراحی | استاندارد ایران PN10/16 · 3363 · طول فلنج DIN 3202 F4 |
|---|---|
| بدنه، سیت، زبانه، ماردون | آلیاژ برنز CuSn5PB20 |
| دنده محور | رولینگ Tr-DIN 103 |
| سرفلکه | آلومینیوم دایکاست یا CuSn5pB20 |
| استاندارد فلنج | DIN 2501 – EN 1092 |
| دمای کارکرد | تأسیسات دریایی و سیالات خورنده تا ۹۰ درجه سانتیگراد |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۱۲ |

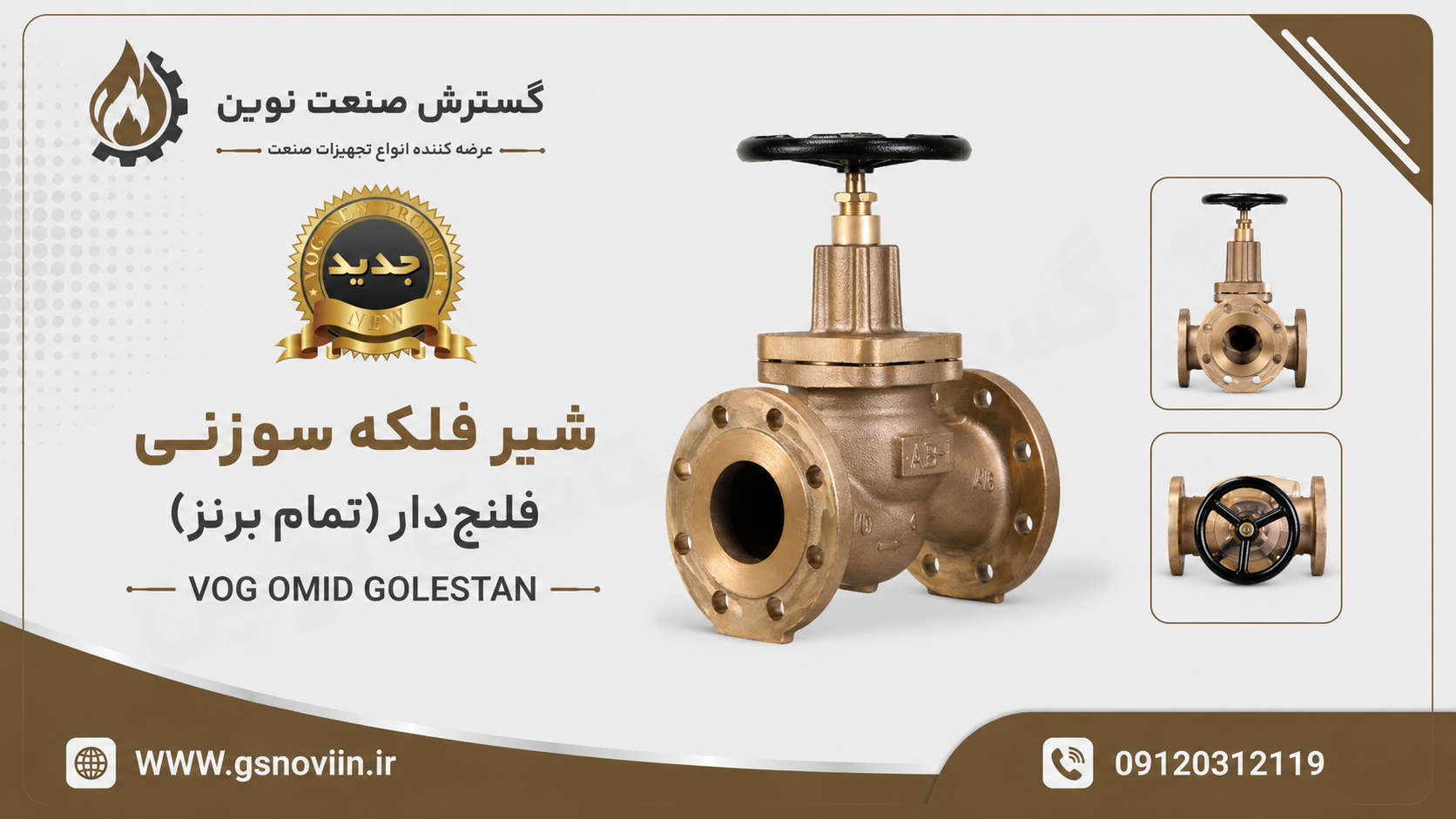

15 شیر فلکه سوزنی فلنجدار (تمام برنز)
Needle Valve — All Bronze
برای تنظیم دقیق جریان در تأسیسات آبی شور، خام و بخار، مخصوصاً در صنایع کشتیسازی.
شیر فلکه سوزنی فلنجدار (تمام برنز) — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202 F-1 · فشار کار PN16 |
|---|---|
| بدنه، درپوش، بست، ماردون | تمام برنز آلیاژ CuSn5pb20 |
| سرفلکه | آلومینیوم دایکاست (طبق سفارش فلزی) |
| استاندارد فلنج | DIN 2507 – 1092 |
| فشار تست | ۱٫۵ برابر فشار نامی طبق DIN 5208 |
| حداکثر حرارت مجاز | ۱۵۰ درجه سانتیگراد |
| کاربرد | تأسیسات آبی شور، خام و بخار (کشتیسازی) |
| محدوده سایز کاتالوگ | "۱ تا "۸ |
16 شیر کلاجی(هندلی)
Bronze Filter Valve Y Type
نسخه برنزی صافی خطی Y، مناسب محیطهای خورنده مانند آب شور و بخار در تأسیسات دریایی.
شیر صافی برنزی تیپ Y — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202 – F7 |
|---|---|
| بدنه و درپوش | برنز CuSn5pb20 |
| توری صافی | ورق استیل زنگنزن، مش ۳ تا ۵ (SS) |
| استاندارد فلنج | DIN 2501 – 1092 |
| کاربرد | تأسیسات آبی شور، خام و بخار (کشتیسازی) |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۸ |
17 شیر کلاجی (هندلی)
All-Bronze Automatic Valve
شیر یکطرفه تمامبرنز که همه قطعات اصلی آن از بدنه تا اهرم آببندی از برنز ساخته شده؛ برای تأسیسات دریایی و سیالات خورنده.
شیر خودکار دریچهای تمام برنز — تصویر جایگزین شود
مشخصات فنی
| استاندارد طول فلنج | DIN 3202-F6 · PN10 / PN16 |
|---|---|
| بدنه، درپوش، بست، دریچه، اهرم | تمام برنز CuSn5pb20 |
| استاندارد فلنج | DIN 2501 – 1092 |
| فشار تست | ۱٫۵ برابر فشار نامی طبق DIN 5208 |
| کاربرد | تأسیسات آبی شور، خام و بخار (کشتیسازی) |
| محدوده سایز کاتالوگ | "۱-۱٫۲ تا "۸ |
18 شیر پروانهای فلنجدار چدن داکتیل (سایز بزرگ)
Ductile Iron Flanged Butterfly Valve, DN100–DN2000
جدیدترین محصول وگ امید گلستان؛ برخالف نوع ویفری، فلنج مستقل دارد و تا سایز DN2000 موجود است.
شیر پروانهای فلنجدار چدن داکتیل (سایز بزرگ) — تصویر جایگزین شود
مشخصات فنی
| سایز | DN100 تا DN2000 |
|---|---|
| فشار | PN6 / PN10 / PN16 / PN25 |
| استاندارد طراحی شیر | DIN EN 593 (DIN 3354) |
| استاندارد فلنجبهفلنج | DIN EN 558-1 Series14 (DIN 3202-F4) |
| ابعاد فلنج | DIN 2501 / DIN EN 1092-2 |
| بدنه و پروانه | EN-1563 EN-GJS-400-15 (طبق سفارش EN-GJS-500-7 نیز موجود است) |
| لاستیک آببندی | EPDM یا NBR، قابل تعویض بدون خارج کردن شیر از خط |
| شفت (کوتاه و بلند) | فولاد زنگنزن 1.4021 |
| نشیمن محرک شیر | ISO 5201 |
| نشیمن گیربکس | ISO 5211 |
| دمای کارکرد | آب خام، آب آشامیدنی و سیالات غیرخورنده تا ۹۰ درجه؛ بالاتر طبق سفارش |
ویژگیهای کلیدی
- قابل نصب افقی، عمودی یا تحت زاویه
- قابلیت نصب محرک الکتریکی
- آببندی از هر دو جهت
جدول مقایسه سریع محصولات
برای دیدن همه ستونها جدول را به چپ/راست بکشید.
| محصول | جنس بدنه | فشار (PN) | محدوده سایز | کاربرد اصلی |
|---|---|---|---|---|
| شیر پروانهای ویفری | چدن نشکن GGG40 | ۱۰–۱۶ بار | DN50–DN200 | قطع/وصل سریع |
| کشویی زبانه لاستیکی | چدن GGG40 | PN10/16 | DN50–DN300 | آب شهری، آب آشامیدنی |
| کشویی زبانه فلزی (GG25) | چدن خاکستری GG25 | PN10 | 1.25"–16" | آب آشامیدنی، اقتصادی |
| کشویی زبانه فلزی داکتیل | چدن داکتیل GGG40 | PN16 | 1.25"–16" | دما/فشار بالاتر |
| سوپاپی (سوزنی) | چدن داکتیل GGG40 | PN16 | 1"–12" | تنظیم دبی، آب و بخار |
| خودکار دریچهای | چدن داکتیل GGG40 | PN10/16 | 1.25"–12" | جلوگیری از برگشت جریان |
| صافی چدنی Y | چدن داکتیل GGG40 | PN10/16 | 1.25"–16" | حفاظت از پمپ و شیر کنترلی |
| خودکار سوپاپی | چدن داکتیل GGG40 | PN10/16 | 1"–12" | کنترل بخار و مایعات داغ |
| هوای تک محفظه | — | PN10/16 | DN50–DN100 | خروج هوا از خط لوله |
| سوپاپی زاویهای ۹۰° | چدن داکتیل GGG40 | ۱۰–۱۶ بار | — | تغییر جهت خط + تنظیم دبی |
| خودکار سوپاپی زاویهای ۹۰° | چدن داکتیل GGG40 | ۱۰–۱۶ بار | — | جلوگیری از برگشت در زانو |
| اتصال قابل پیاده | St37-2 / GGG40-50 | PN10/16 | ۵۰–۴۰۰ میلیمتر | سرویس بدون برش لوله |
| آتشنشانی | چدن داکتیل | PN10/16 | DN80–DN150 | اطفاء حریق، آبیاری فضای سبز |
| کشویی تمام برنز | برنز CuSn5PB20 | PN10/16 | 1.25"–12" | آب شور، تأسیسات دریایی |
| سوزنی تمام برنز | برنز CuSn5pb20 | PN16 | 1"–8" | کشتیسازی، بخار و آب شور |
| صافی برنزی Y | برنز CuSn5pb20 | — | 1.25"–8" | فیلتراسیون در محیط خورنده |
| خودکار تمام برنز | برنز CuSn5pb20 | PN10/16 | 1.25"–8" | یکطرفه در محیط دریایی |
| پروانهای فلنجدار سایز بزرگ | EN-GJS-400-15 | PN6/10/16/25 | DN100–DN2000 | خطوط انتقال آب اصلی |
جدول قابل اسکرول افقی است — برای دیدن همه ستونها به چپ/راست بکشید.
راهنمای استانداردها و اصطالحات فنی
DNقطر اسمی (Diameter Nominal) شیر یا لوله، بر حسب میلیمتر یا اینچ.
PNفشار اسمی (Pressure Nominal) مجاز کارکرد شیر بر حسب بار.
DIN 3202استاندارد آلمانی طول فلنجبهفلنج (Face to Face) شیرآلات صنعتی.
DIN 3352 / DIN 3354استاندارد ابعاد شیرهای کشویی (3352) و شیرهای پروانهای (3354).
EN 1092 / DIN 2501استاندارد اروپایی و آلمانی ابعاد و سوراخکاری فلنجها.
GGG40 (چدن داکتیل)چدن نشکن با گرافیت کروی، مقاومتر از چدن خاکستری در برابر ضربه و فشار.
GG25 (چدن خاکستری)چدن معمولی با مقاومت مکانیکی کمتر، اقتصادیتر برای فشار و دمای پایینتر.
EPDM / NBRدو نوع لاستیک آببندی؛ EPDM برای آب و هوا با مقاومت حرارتی بالاتر، NBR در برخی سیالات روغنی رایجتر.
ISO 5208 / DIN 5208استاندارد بینالمللی و آلمانی تست فشار (هیدرواستاتیک) بدنه و آببندی شیرها.
DIN 30677استاندارد پوشش رنگ پودری الکترواستاتیک برای محافظت شیرآلات در برابر خوردگی.
خلاصه نصب، نگهداری و انبارداری
برگرفته از دستورالعمل رسمی کاتالوگ وگ امید گلستان.
- قبل از نصب، روکش بستهبندی شیر را باز کرده و داخل لوله را کاملاً تمیز کنید.
- شیرهای پروانهای و کشویی فقط برای قطع و وصل کامل جریان طراحی شدهاند؛ از آنها برای کنترل دائمی دبی استفاده نکنید.
- پیچهای اتصال فلنج را بهصورت ضربدری و یکسان محکم کنید.
- فاصله بین فلنجهای لوله را طبق گاسکت استاندارد EN 1514 و حدود ۲۰ میلیمتر بیشتر از طول بدنه شیر در نظر بگیرید.
- شیرهای کشویی/پروانهای را حداقل یکبار در ماه بهطور کامل باز و بسته کنید.
- پیچهای تنظیم گیربکس را از حالت تنظیم کارخانه خارج نکنید.
- برای استفاده در هوای سرد، شیر را عایقکاری کنید تا از یخزدگی و ترکخوردگی جلوگیری شود.
- برای نگهداری در انبار، رطوبت هوا حداکثر ۷۰٪ و دمای انبار حداکثر ۶۰ درجه سانتیگراد توصیه میشود؛ از تابش مستقیم آفتاب دور نگه دارید.
درباره وگ امید گلستان
وگ امید گلستان با بیش از دو دهه سابقه فعالیت، از تولیدکنندگان شناختهشده شیرآلات صنعتی چدنی و برنزی در ایران است که دارای پروانه بهرهبرداری از وزارت صنایع و معادن و نشان استاندارد ملی ایران است. تولید محصولات این شرکت بر پایه استاندارد آلمانی DIN 3202 و مطابق برداشت از استاندارد ملی ایران به شماره ۳۳۶۳ صورت میگیرد.
استاندارد ملی ایراننشان استاندارد اجباری شیرآلات صنعتی
CE اروپاگواهی کیفیت اروپا از British Certifications Inc.
لیسانس DIN آلمانتولید تحت لیسانس دین آلمان
لیسانس ANSI آمریکاتولید تحت لیسانس انجمن استاندارد آمریکا
ISO 9001 / 14001 / 18001گواهی از شرکت BCI
۵ سال گارانتیروی محصولات وگ امید گلستان
هشدار اصالت کالا: محصولات اصل وگ امید گلستان دارای پلاک ضمانت، سریال رهگیری و لوگوی رسمی لنگر با عبارت «Valves Omid Golestan» هستند. هنگام خرید حتماً به این علامت تجاری و هولوگرام ضد تقلب توجه کنید.
سوالات متداول
شیر پروانهای (Butterfly Valve) چیست و کجا استفاده میشود؟شیر پروانهای شیری است با یک دیسک گردان در وسط بدنه که با چرخش ربعدایره مسیر عبور سیال را باز یا بسته میکند. بهدلیل وزن کم، نصب سریع بین فلنجها و افت فشار پایین، برای قطع و وصل جریان آب و هوا در خطوط لوله با قطر بزرگ کاربرد گسترده دارد.
تفاوت شیر فلکه کشویی زبانه لاستیکی با زبانه فلزی چیست؟در نوع زبانه لاستیکی، سطح زبانه با لاستیک EPDM یا NBR پوشیده شده و آببندی نرم ایجاد میکند و برای خطوط آب شهری رایجتر است. در نوع زبانه فلزی، آببندی با نشیمن فلزی فسفر برنز انجام میشود که سادهتر اما نسبت به رسوب و سایش حساستر است.
فشار اسمی PN در شیرآلات صنعتی یعنی چه؟PN فشار اسمی مجاز کارکرد شیر بر حسب بار است؛ مثالً PN16 یعنی شیر تا ۱۶ بار طراحی و تست شده. انتخاب PN باید بر اساس حداکثر فشار واقعی خط لوله باشد، نه فشار متوسط.
DN در مشخصات شیرآلات به چه معناست؟DN قطر اسمی شیر یا لوله بر حسب میلیمتر یا اینچ است، مثالً DN100 معادل تقریبی لوله ۴ اینچ. DN باید با قطر داخلی خط لوله محل نصب مطابقت داشته باشد.
گارانتی محصولات وگ امید گلستان چقدر است؟بر اساس کاتالوگ رسمی شرکت، محصولات وگ امید گلستان دارای ۵ سال گارانتی هستند و این شرکت بیش از دو دهه سابقه فعالیت در صنعت شیرآلات صنعتی ایران دارد.
برای انتخاب شیر مناسب چه پارامترهایی مهم است؟نوع سیال (آب، بخار، هوا، فاضلاب)، دمای کارکرد، فشار خط لوله (PN) و قطر لوله (DN)، و در نهایت کارکرد شیر (قطع و وصل کامل یا جلوگیری از برگشت جریان).
شیر خودکار دریچهای (Check Valve) چه کاربردی دارد؟بهصورت خودکار و بدون اپراتور، تنها اجازه عبور سیال در یک جهت را میدهد و از برگشت جریان (مثالً پسزدن آب به سمت پمپ) جلوگیری میکند.
استاندارد DIN 3202 روی چه چیزی از شیرآلات اثر میگذارد؟طول فلنجبهفلنج شیر را مشخص میکند و تضمین میکند طول نصب شیر با فضای پیشبینیشده در خط لوله مطابقت داشته باشد.
کاتالوگ کامل وگ امید گلستان را دانلود کنید
فایل PDF کاتالوگ رسمی شامل جدول کامل ابعاد، وزن و اتصاالت هر سایز از تمام محصولات.
⬇ دانلود کاتالوگ (PDF) مشاهده همه محصولات
