نام محصول:صافی Y برنجی (Y-Strainer)
برند:کیز ایران (KIZZ IRAN)
کد مدل:KIZZIRAN 515
کد کالا:5150 تا 5156

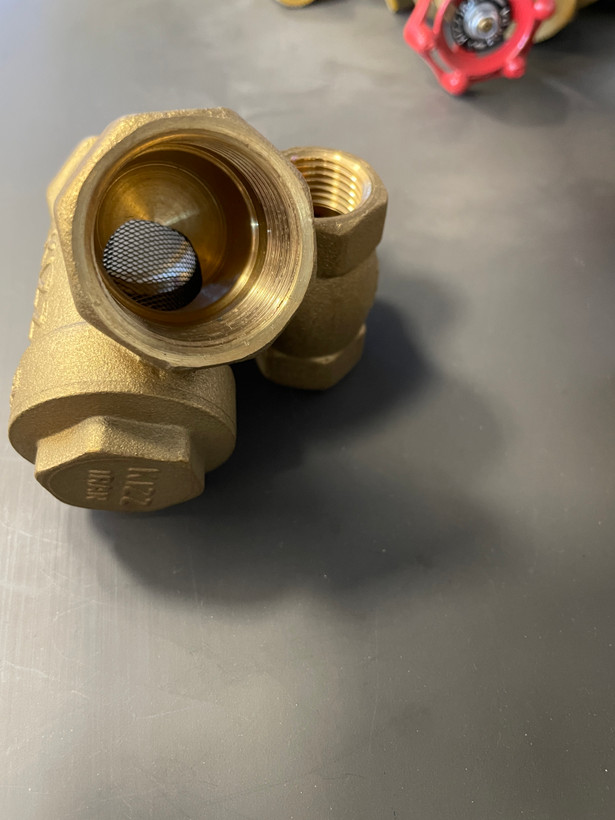

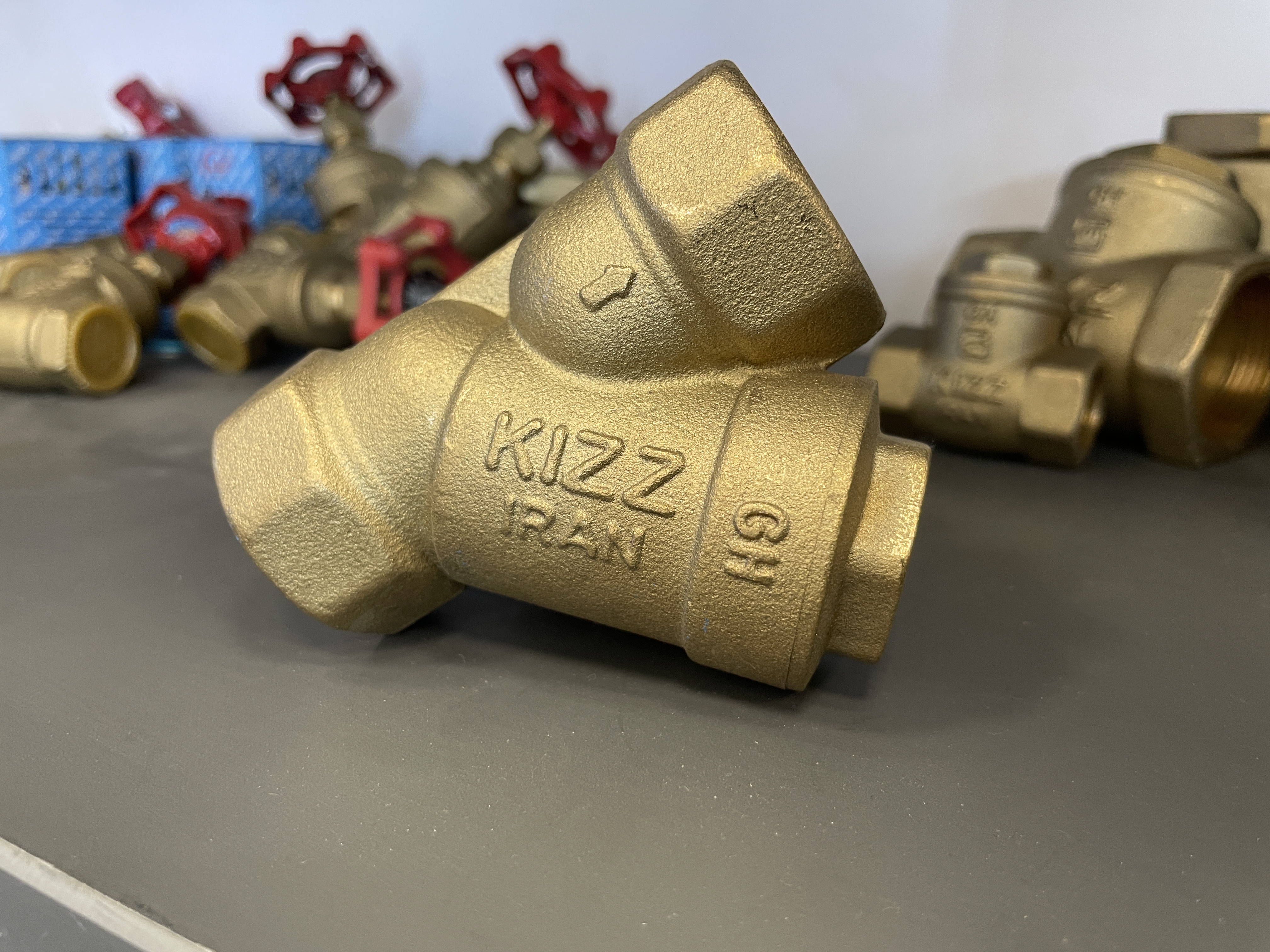

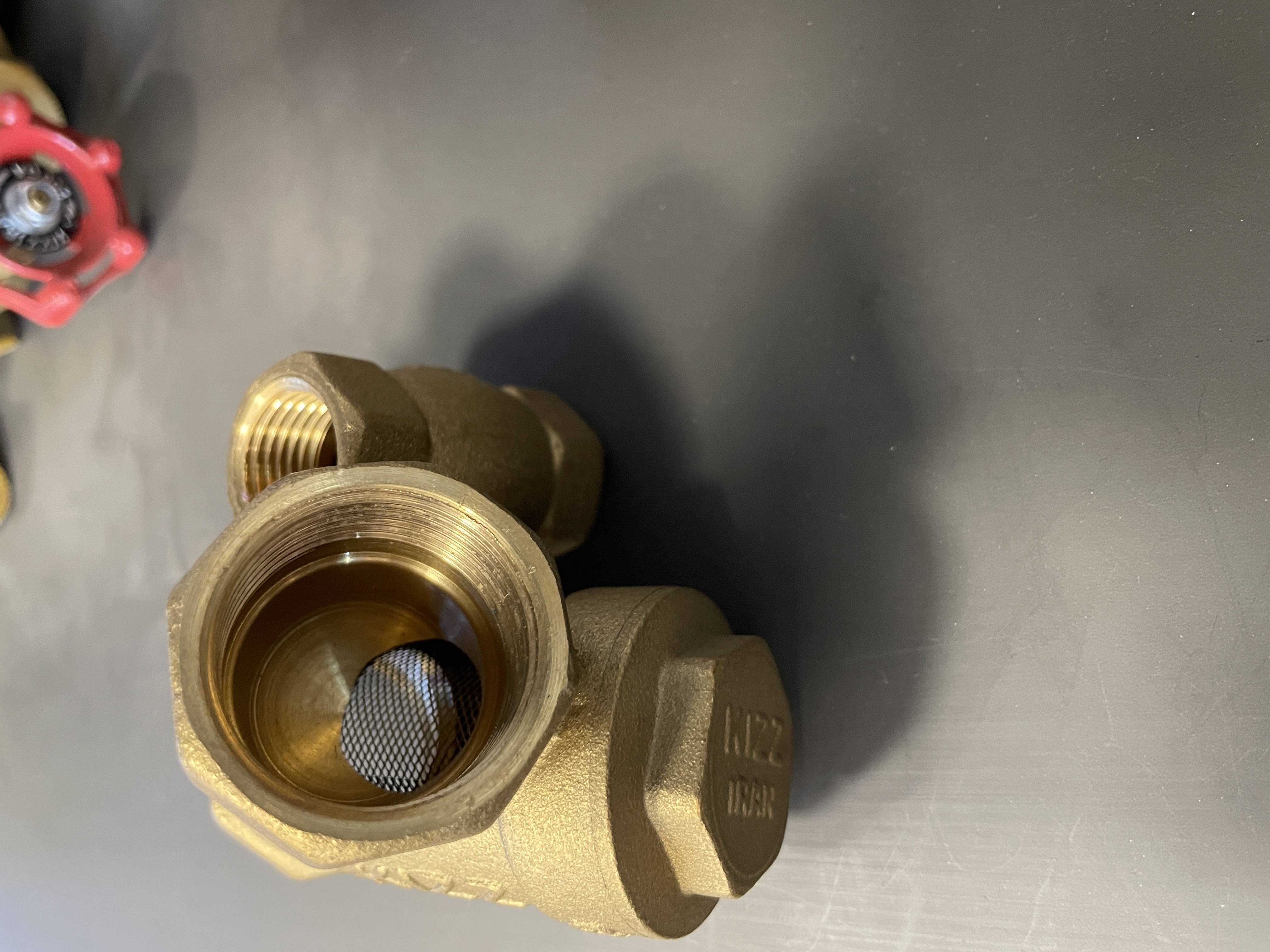

شیر صافی برنجی کیز ایران (صافی Y)
برند: کیز ایران
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر صافی برنجی کیز ایران (صافی Y) — بررسی فنی
معروف به صافی Y و Y Strainer در بازار تاسیسات و صنعت

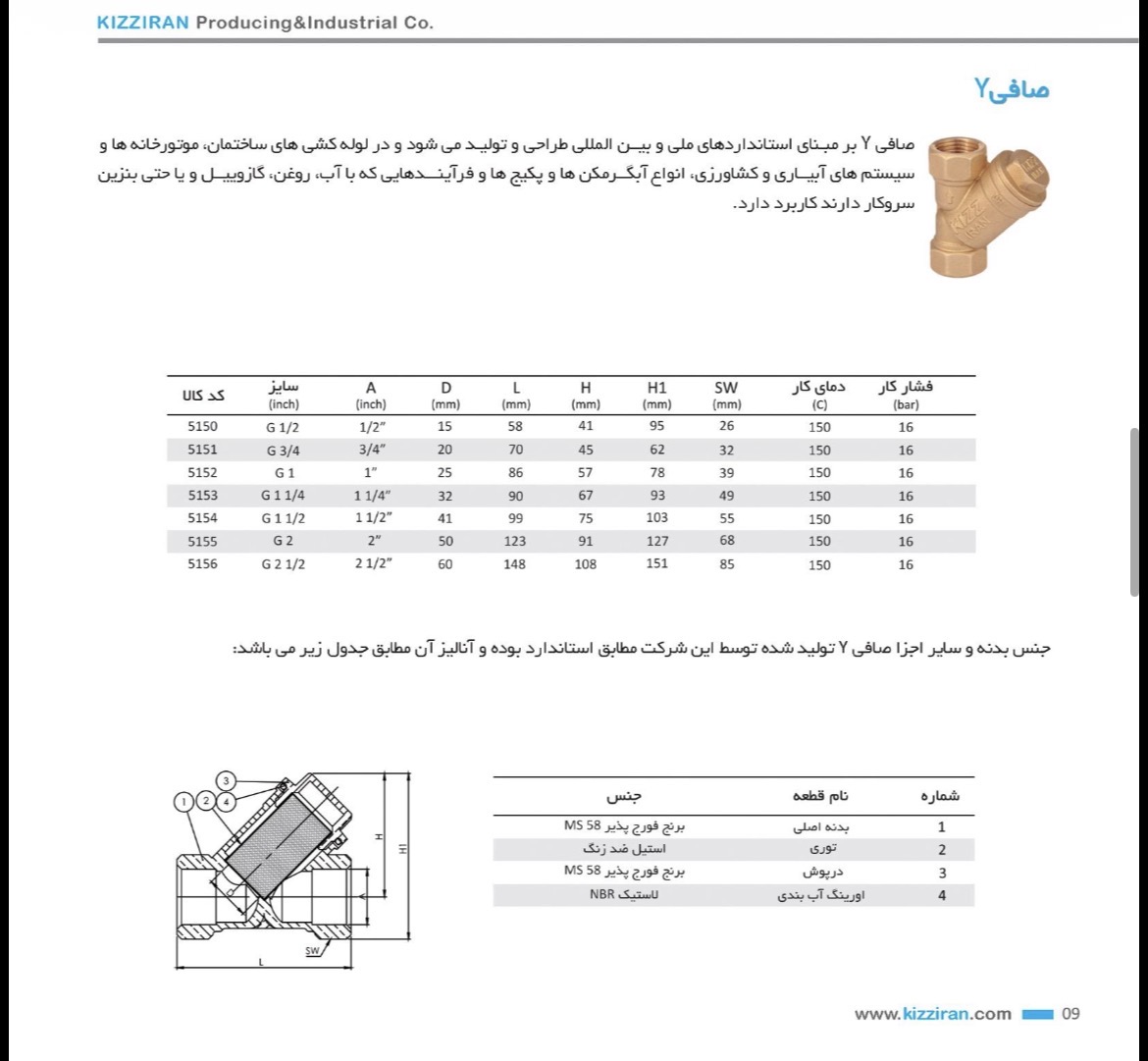

دیتاشیت فنی و جدول ابعاد — کد کالا 5150 تا 5156
فشار کاری16 bar
دمای کاری150°C
جنس بدنهForged MS58
جنس توریSS Mesh
✓ نقاط قوت
- توری فیلتر از جنس استیل ضدزنگ، مقاوم در برابر خوردگی ناشی از سیالات مختلف
- بدنه و درپوش برنج فورجپذیر MS58، مناسب تحمل فشار و دمای عملیاتی بالا
- طراحی و تولید بر مبنای استانداردهای ملی و بینالمللی شیرآلات صنعتی
- پوشش سایزی گسترده از ۱/۲ تا ۲.۵ اینچ، مناسب هم مصارف ساختمانی و هم صنعتی
- قابلیت کاربرد با طیف وسیعی از سیالات: آب، روغن، گازوییل و حتی بنزین
! نکات قابل توجه
- دمای کاری تا ۱۵۰ درجه سانتیگراد؛ برای خطوط با دمای عملیاتی بالاتر از این محدوده مناسب نیست
- فشار کاری در تمامی سایزها ۱۶ بار است؛ برای خطوط با فشار کاری صنعتی بالاتر گزینه مناسبی نیست
- صافی Y جایگزین شیر قطعکننده نیست و صرفاً وظیفه فیلتراسیون ذرات معلق در سیال را دارد
جایگاه صافی Y در سیستم لولهکشی صافی Y معمولاً قبل از تجهیزات حساس مانند پمپها، کنتورها، شیرهای کنترلی و پکیجها نصب میشود تا از ورود ذرات معلق، زنگزدگی خط لوله و رسوبات به این تجهیزات جلوگیری کند. این محصول مکمل مناسبی برای فوت ولوهای فیلتردار و شیرهای قطعکننده در ابتدای خطوط پمپاژ و ورودی تاسیسات است.
جمعبندی
برای محافظت از تجهیزات حساس لولهکشی ساختمان، موتورخانه، سیستمهای آبیاری و فرآیندهای صنعتی در برابر ذرات معلق، شیر صافی برنجی کیز ایران (صافی Y) با بدنه فورجشده و توری استیل ضدزنگ، گزینهای استاندارد و قابل اتکا در طیف وسیعی از کاربردهاست.
FORGED BRASS MS58 STAINLESS STEEL MESH MAX 150°C MAX 16 BAR
مشخصات فنی کامل (تمام سایزها)
| کد کالا | سایز | A (mm) | D (mm) | L (mm) | H (mm) | H1 (mm) | SW (mm) | دما کار (°C) | فشار کار (bar) |
|---|---|---|---|---|---|---|---|---|---|
| 5150 | G1/2 | 15 | 58 | 41 | 95 | 26 | 150 | 150 | 16 |
| 5151 | G3/4 | 20 | 70 | 45 | 62 | 32 | 150 | 150 | 16 |
| 5152 | G1 | 25 | 86 | 57 | 78 | 39 | 150 | 150 | 16 |
| 5153 | G1‑1/4 | 32 | 90 | 67 | 93 | 49 | 150 | 150 | 16 |
| 5154 | G1‑1/2 | 41 | 99 | 75 | 103 | 55 | 150 | 150 | 16 |
| 5155 | G2 | 50 | 123 | 91 | 127 | 68 | 150 | 150 | 16 |
| 5156 | G2‑1/2 | 60 | 148 | 108 | 151 | 85 | 150 | 150 | 16 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه اصلی | برنج فورجپذیر MS58 |
| توری | استیل ضد زنگ |
| درپوش | برنج فورجپذیر MS58 |
| اورینگ آببندی | لاستیک NBR |
