نام محصول:شیر خودکار دریچهای (Swing Check Valve)
طول فلنج تا فلنج:DIN 3202-F6، PN10/16
بدنه و درپوش:چدن داکتیل GGG40
سیت و دریچه آب‌بندی:فولاد زنگ‌نزن X20Cr13 (1.4021)
شیر یکطرفه دریچهای PN16 وگ امید گلستان چدن داکتیل GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر یکطرفه دریچهای PN16 وگ امید گلستان (چدن داکتیل GGG40) — بررسی فنی
معروف به شیر خودکار دریچهای، Check Valve و شیر یکطرفه صنعتی چدن داکتیل در بازار شیرآلات صنعتی

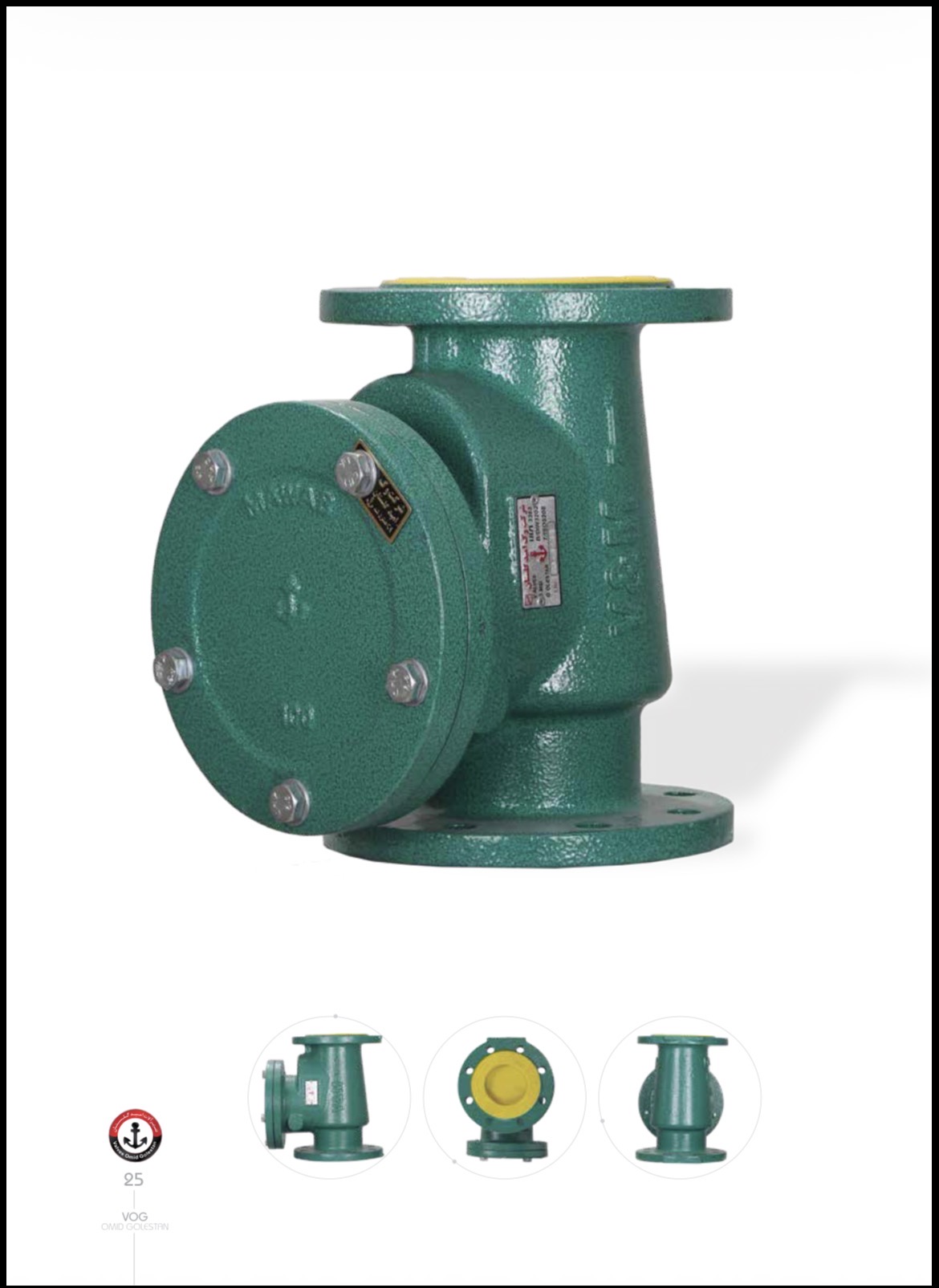

صفحه اول کاتالوگ — معرفی، مشخصات و موارد استفاده

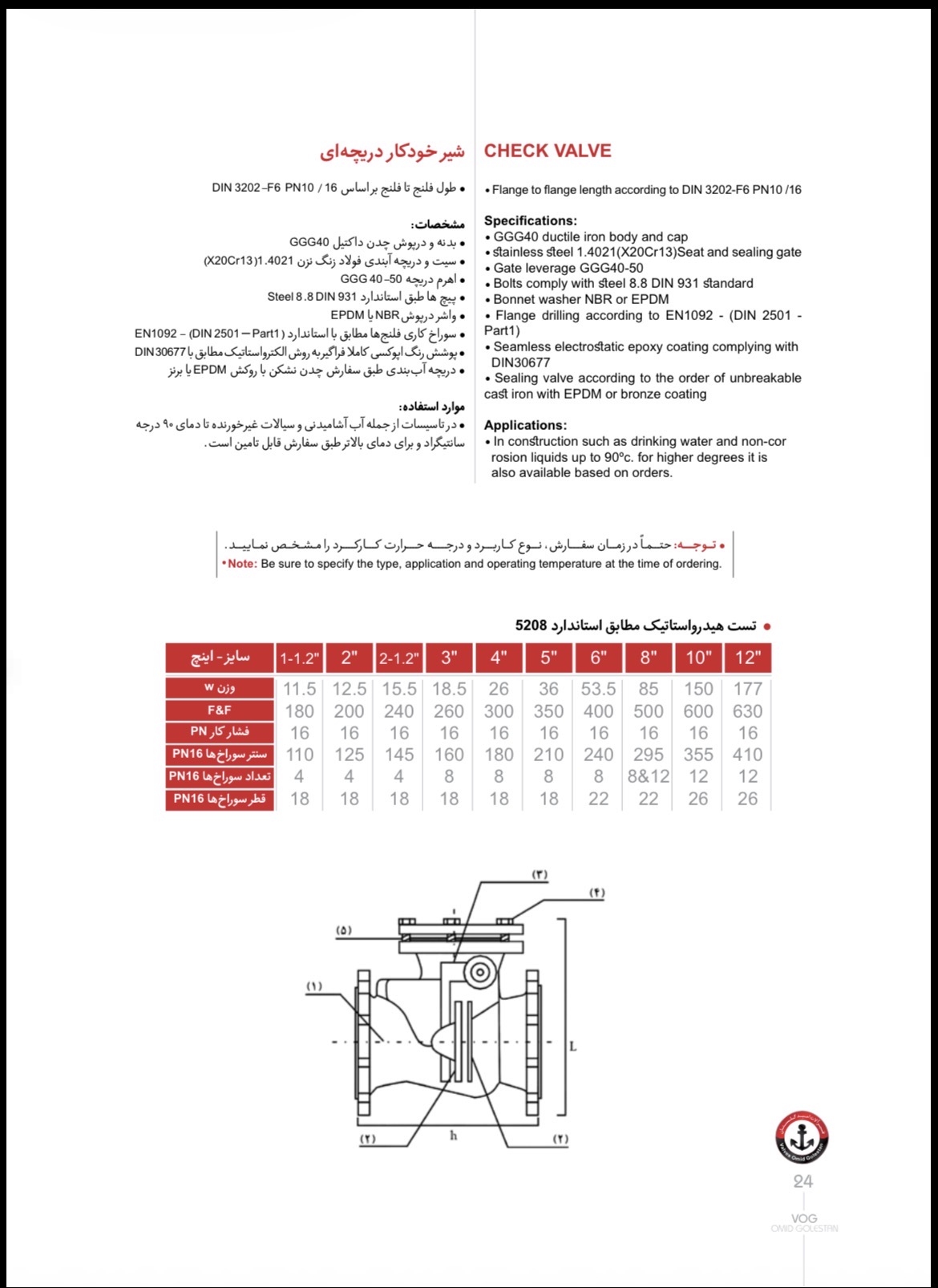

صفحه دوم کاتالوگ — جدول کامل ابعاد و وزن، نقشه انفجاری
فشار کاریPN 10/16
جنس بدنهGGG40
جنس سیت/دریچهSS 1.4021
حداکثر دما استاندارد90°C
✓ نقاط قوت
- بدنه و درپوش از چدن داکتیل GGG40، استحکام مکانیکی بالا و مقاومت در برابر ضربه نسبت به چدن خاکستری معمولی
- سیت و دریچه آب‌بندی از فولاد زنگ‌نزن ۱.۴۰۲۱ (X20Cr13)، مقاومت بالا در برابر خوردگی و سایش در تماس مداوم با سیال
- اهرم دریچه از GGG40-50، هماهنگ با بدنه از نظر خواص مکانیکی و انبساط حرارتی
- پیچ‌ها مطابق استاندارد Steel 8.8 DIN 931، مقاومت کششی بالا برای اتصال مطمئن فلنج‌ها
- سوراخ‌کاری فلنج مطابق EN1092 (DIN 2501-Part1)، سازگار با اکثر فلنج‌های استاندارد اروپایی نصب‌شده در پروژه‌های صنعتی
- پوشش رنگ اپوکسی کاملاً فراگیر به روش الکترواستاتیک مطابق DIN 30677، پوشش یکنواخت و مقاوم در برابر خوردگی روی تمام سطوح
- دریچه آب‌بندی چدن نشکن قابل تولید با روکش EPDM یا برنز طبق سفارش — انعطاف در انتخاب متناسب با نوع سیال
! نکات قابل توجه
- حداکثر دمای کاربردی استاندارد کارخانه ۹۰ درجه سانتی‌گراد است؛ برای دمای بالاتر، طبق تاکید صریح کاتالوگ باید هنگام سفارش مشخص و تامین شود
- طول فلنج تا فلنج مطابق DIN 3202-F6 (PN10/16) ثابت است؛ استانداردهای دیگر وجه‌به‌وجه ممکن است با این ابعاد سازگار نباشند
- کاتالوگ صراحتاً تاکید کرده که نوع کاربرد و درجه حرارت کارکرد باید حتماً در زمان سفارش مشخص شود؛ سفارش بدون این اطلاعات می‌تواند به انتخاب نادرست جنس آب‌بندی منجر شود
نکته مهم هنگام سفارش طبق تاکید مستقیم کاتالوگ رسمی سازنده، نوع کاربرد (سیال، غلظت، خورندگی) و درجه حرارت کارکرد باید حتماً هنگام ثبت سفارش مشخص شود؛ زیرا جنس روکش دریچه آب‌بندی (EPDM یا برنز) و مطابقت با دمای عملیاتی بالاتر از ۹۰ درجه فقط بر اساس این اطلاعات تعیین و تامین می‌شود.
جمع‌بندی
برای تاسیسات آب آشامیدنی و سیالات غیرخورنده تا دمای ۹۰ درجه سانتی‌گراد که نیاز به جلوگیری مطمئن از برگشت جریان دارند، شیر یکطرفه دریچهای وگ امید گلستان با بدنه چدن داکتیل GGG40 و سیت فولاد زنگ‌نزن، مطابق استاندارد DIN 3202-F6 و EN1092، گزینه‌ای استاندارد و قابل اتکا در رنج سایزی ۱.۵ تا ۱۲ اینچ است.
DUCTILE IRON GGG40 STAINLESS STEEL SEAT DIN 3202-F6 PN 10/16 MAX 90°C (STD)
مشخصات فنی و ابعاد (تمام سایزها — تست هیدرواستاتیک مطابق استاندارد 5208)
| سایز (اینچ) | 1½" | 2" | 2½" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
|---|---|---|---|---|---|---|---|---|---|---|
| وزن (kg) | 11.5 | 12.5 | 15.5 | 18.5 | 26 | 36 | 53.5 | 85 | 150 | 177 |
| وجه به وجه F&F (mm) | 180 | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 630 |
| فشار کار PN | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| سنتر سوراخ‌ها PN16 (mm) | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| تعداد سوراخ‌ها PN16 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8&12 | 12 | 12 |
| قطر سوراخ‌ها PN16 (mm) | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 26 | 26 |
سایزهای ۱½ و ۲½ اینچ در جدول اصلی کاتالوگ به‌صورت کسری چاپ شده‌اند؛ در صورت هرگونه ابهام در تطبیق دقیق سایز، لطفاً با تصویر اصلی دیتاشیت مطابقت داده شود.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و درپوش | چدن داکتیل GGG40 |
| سیت و دریچه آب‌بندی | فولاد زنگ‌نزن ۱.۴۰۲۱ (X20Cr13) |
| اهرم دریچه | GGG40-50 |
| پیچ‌ها | فولاد گرید ۸.۸ مطابق DIN 931 |
| واشر درپوش | NBR یا EPDM |
| دریچه آب‌بندی (بر حسب سفارش) | چدن نشکن با روکش EPDM یا برنز |
| پوشش ضدخوردگی | رنگ اپوکسی کاملاً فراگیر به روش الکترواستاتیک مطابق DIN 30677 |
موارد استفاده و استانداردهای مرجع
کاربرد اصلی: تاسیسات آب آشامیدنی و سیالات غیرخورنده تا دمای ۹۰ درجه سانتی‌گراد؛ برای دمای بالاتر، تامین طبق سفارش امکان‌پذیر است. طول فلنج تا فلنج مطابق DIN 3202-F6 (PN10/16)؛ سوراخ‌کاری فلنج مطابق EN1092 (DIN 2501-Part1)؛ تست هیدرواستاتیک مطابق استاندارد 5208.
