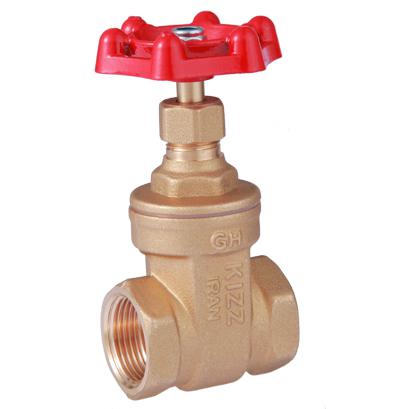

Name: شیر فلکه کشویی برنجی کیزایران | KIZZIRAN
Brand: کیز ایران
Price: 15052400 IRR
Availability: InStock

نقد و بررسی تخصصی

شیر فلکه کشویی برنجی کیز ایران | KIZZIRAN — بررسی فنی

معروف به شیر کشویی، شیر فلکه و Gate Valve در بازار تاسیسات و صنعت

دیتاشیت فنی شیر فلکه کشویی برنجی کیز ایران

دیتاشیت فنی و جدول ابعاد — کد کالا 5001 تا 5008

فشار کاری16~20 bar

دمای کاری200°C

جنس بدنهForged MS58

استانداردISIRI 3664

✓ نقاط قوت

تولید به روش فورجینگ با فاصله بین‌مولکولی کم؛ مقاومت بدنه در آزمایش‌های انهدام فشار افزایش یافته و در نتیجه فشار کار قابل تحمل بالاتر است
تولید مطابق استاندارد ملی ایران شماره ۳۶۶۴ و استاندارد بین‌المللی EN ISO-228
پوشش گسترده سایزی از ۱/۲ تا ۳ اینچ برای پوشش هم مصارف خانگی و هم صنعتی
دمای کاری تا ۲۰۰ درجه سانتی‌گراد، مناسب خطوط حرارتی و صنعتی
کاربردپذیری گسترده در تاسیسات آب، آبیاری، شبکه نفت، روغن و گازوییل، تانکرسازی پنوماتیک و هیدرولیک

! نکات قابل توجه

فشار کاری در سایزهای ۱/۲ تا ۲ اینچ محدود به ۱۶ بار است؛ فقط سایزهای ۲.۵ و ۳ اینچ تا ۲۰ بار تحمل فشار دارند
واشر آب‌بندی از جنس پلاستیک هوستافرم است؛ برای سیالات فراتر از دمای مجاز پلاستیک مناسب نیست
فلکه از جنس آلومینیوم با پوشش الکترواستاتیک است؛ در محیط‌های شدیداً خورنده سلامت پوشش باید کنترل شود

نسخه استاندارد در برابر نسخه سنگین این مدل (کدهای 5001 تا 5008) ساختار استاندارد شیر کشویی کیز ایران را در تمام سایزها از ۱/۲ تا ۳ اینچ پوشش می‌دهد. در سایزهای ۲.۵ و ۳ اینچ، کیز ایران یک نسخه با بدنه ضخیم‌تر (کدهای 5030/5031) نیز تولید می‌کند که برای بار مکانیکی و فشار عملیاتی بالاتر مناسب‌تر است؛ برای جزئیات به صفحه شیر فلکه کشویی سنگین مراجعه کنید.

جمع‌بندی

برای اکثر خطوط تاسیساتی، ساختمانی و صنعتی که نیاز به قطع و وصل کامل جریان سیال (نه تنظیم جریان) دارند، شیر فلکه کشویی برنجی کیز ایران با بدنه فورج‌شده و مطابق استاندارد ملی ۳۶۶۴ و EN ISO-228، گزینه‌ای استاندارد و قابل اتکا در رنج سایزی گسترده است.

FORGED BRASS MS58 ISIRI 3664 / EN ISO-228 MAX 200°C 1/2" – 3"

مشخصات فنی کامل (تمام سایزها)

کد کالا	سایز	A (mm)	B (mm)	D (mm)	L (mm)	H (mm)	H1 (mm)	دما کار (°C)	فشار کار (bar)
5001	G1/2	13	55	44	80	95	26	200	16
5002	G3/4	19	55	49	97	115	32	200	16
5003	G1	25	60	52	103	125	39	200	16
5004	G1‑1/4	32	64	60	118	146	49	200	16
5005	G1‑1/2	38	73	62	131	162	55	200	16
5006	G2	50	90	72	156	194	68	200	16
5007	G2‑1/2	56	100	85	185	232	85	200	20
5008	G3	65	115	88	200	255	98	200	20

جنس قطعات

نام قطعه	جنس
بدنه اصلی	برنج فورج‌پذیر MS58
درپوش	برنج فورج‌پذیر MS58
فلکه	آلومینیوم با پوشش رنگ الکترواستاتیک
مهره شش پر	برنج MS58
مهره چاکدار	برنج MS58
مهره کاسه نمدی	آهن آب‌کاری‌شده
میل	برنج MS58
گیت	برنج فورج‌پذیر MS58
واشر آب‌بندی	پلاستیک هوستافرم
واشر لاستیکی	PVC
اورینگ آب‌بندی	لاستیک NBR

کد کالا	سایز	فشار کاری	دمای کاری
5001	G 1/2	16 bar	170°C
5002	G 3/4	16 bar	170°C
5003	G 1	16 bar	170°C
5004	G 1 1/4	16 bar	170°C
5005	G 1 1/2	16 bar	170°C
5006	G 2	16 bar	170°C
5007	G 2 1/2 سبک	20 bar	180°C
5008	G 3 سبک	20 bar	180°C
5030	G 2 1/2	20 bar	180°C
5031	G 3	20 bar	180°C
5009	G 4	20 bar	180°C
