لرزه گیر چیست و چرا در خطوط لوله لازم است؟

لرزه گیر (Expansion Joint / Vibration Absorber) قطعه‌ای انعطاف‌پذیر است که بین تجهیزات دوار (پمپ، کمپرسور، فن، توربین) و خط لوله نصب می‌شود تا ارتعاش، صدا و جابجایی‌های محوری، عرضی و زاویه‌ای ناشی از عملکرد این تجهیزات به سازه ساختمان و لوله‌کشی منتقل نشود. بدون لرزه‌گیر، ارتعاش و امکان جابجایی خطوط لوله باعث افزایش تنش، خستگی فلز، شل‌شدن اتصالات و در نهایت خرابی زودرس تجهیزات و سیستم می‌شود.

شرکت فلکسور پارس از سال ۱۳۶۳ (۱۹۸۴ میلادی) در تهران با عنوان نخستین و تنها تولیدکننده انواع لرزه‌گیرهای لاستیکی در ایران تأسیس شد و امروز طیف کاملی از لرزه‌گیرهای لاستیکی، فلزی آکاردئونی، لوله‌های فلکسیبل پذیر استیل، اتصالات پارچه‌ای صنعتی (Dekomte) و فلکس‌تیوب خودرو (SDB) را تولید می‌کند. گسترش صنعت نوین به‌عنوان نمایندگی رسمی فروش این محصولات در منطقه شادآباد تهران فعالیت می‌کند.

اولین تولیدکننده لرزه‌گیر لاستیکی ایران - از ۱۳۶۳

استاندارد DIN 4809 و نشان استاندارد ملی ایران

ISO 9001:2000 (گواهی SGS سوئیس)

تا ۴ سال گارانتی تعویض و تعمیر

ساخت سفارشی طبق نقشه مشتری

لرزه گیر لاستیکی فلکسور (Rubber Expansion Joint)

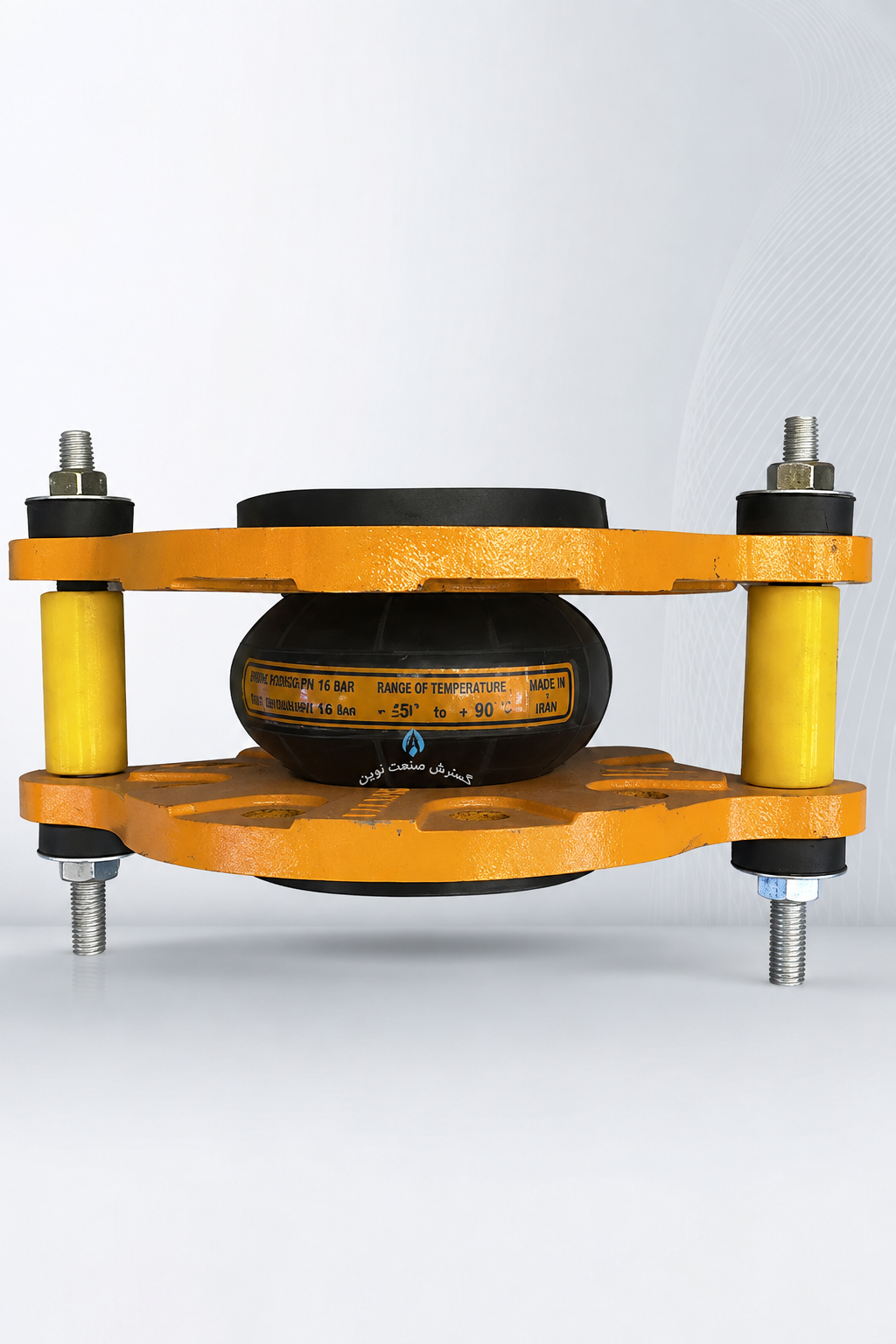

لرزه گیر لاستیکی فلنج دار مهاردار فلکسور پارس نوع باند زرد و قرمز — لرزه گیر لاستیکی فلنج‌دار فلکسور پارس - نوع کوتاه مهاردار

قسمت فلنج این محصولات از چدن داکتیل و آلیاژهای فولاد بر اساس استانداردهای DIN و ANSI تهیه می‌شود. بدنه اصلی (لاستیک) بیشترین مقاومت را در برابر فشار سیال، حرارت و وزن در شرایط جوی مختلف دارد و دو نوع اصلی تولید می‌شود:

🟡 لرزه گیر لاستیکی باند زرد رنگ

مناسب سیستم‌های تأسیساتی و آبرسانی با فشار کاری ۱۰ بار و تحمل دمای حداکثر ۹۰ درجه سانتیگراد. لایه داخلی NR/SBR، لایه محافظ نخ نایلونی، لایه خارجی Chloroprene، فلنج از جنس چدنی، کرین استیل یا استنلس استیل.

🔴 لرزه گیر لاستیکی باند قرمز رنگ

مناسب صنایع اسیدی، قلیایی، شیمیایی و مشتقات نفتی با فشار کاری ۱۰ بار و تحمل دمای حداکثر ۹۰ درجه سانتیگراد. لایه داخلی و خارجی از جنس EPDM با مقاومت شیمیایی بالاتر، لایه محافظ نخ نایلونی، فلنج چدنی، کرین استیل یا استنلس استیل.

مواد خام: EPDM SBR CR (Chloroprene) NBR

لرزه‌گیرهای لاستیکی فلکسور در سه فرم اصلی عرضه می‌شوند: نوع کوتاه با مهار (تیراد)، نوع کوتاه بدون مهار و نوع بلند (برای جذب جابجایی محوری بیشتر)، همچنین در نوع فلنج گردان بلادرِی (Rotating Flange) برای نصب و تعویض ساده‌تر بدون نیاز به چرخاندن لوله.

نکته نصب: به‌منظور محافظت جریان‌های دورانی پمپ‌ها، لرزه‌گیر لاستیکی باید در فاصله حداقل ۱ تا ۱٫۵ برابر قطر لوله (D) از مکش و دهش پمپ نصب شود.

جدول مشخصات فنی لرزه گیر لاستیکی (طبق کاتالوگ رسمی)

نوع کوتاه مهاردار (Short Type with Tie Rod) — ابعاد بر حسب میلی‌متر
DN (mm)	اینچ	طول عادی	حداقل طول	حداکثر طول	حداکثر جابجایی جانبی
32	1.1/4	130	105	145	5
40	1.1/2	130	105	145	5
50	2	130	105	145	5
65	2.1/2	130	105	145	5
80	3	130	105	145	10
100	4	130	105	145	10
125	5	135	110	150	15
150	6	140	115	155	15
200	8	145	120	160	15
250	10	150	125	165	20
300	12	165	140	180	20

نوع کوتاه بدون مهار (Short Type without Tie Rod) — با حداکثر انحراف زاویه‌ای
DN (mm)	اینچ	طول عادی	حداقل طول	حداکثر طول	حداکثر انحراف زاویه‌ای
32	1.1/4	130	105	145	°15
50	2	130	105	145	°15
80	3	130	105	145	°10
100	4	130	105	145	°8
150	6	140	115	155	°5
200	8	145	120	160	°5
250	10	150	125	165	°4
300	12	165	140	180	°4

نوع بلند (Long Type) — برای جابجایی محوری بیشتر
DN (mm)	اینچ	طول عادی	حداقل	حداکثر	انحراف زاویه‌ای
50	2	170	145	175	°25
80	3	185	175	205	°20
100	4	215	185	215	°15
150	6	265	240	270	°15
200	8	290	255	285	°10

جدول کامل تمامی سایزها (تا DN300) و نوع فلنج‌گردان بلادرِی در کاتالوگ PDF رسمی موجود است — دانلود کاتالوگ کامل.

لرزه گیر فلزی آکاردئونی (کامپنسیتور فلزی)

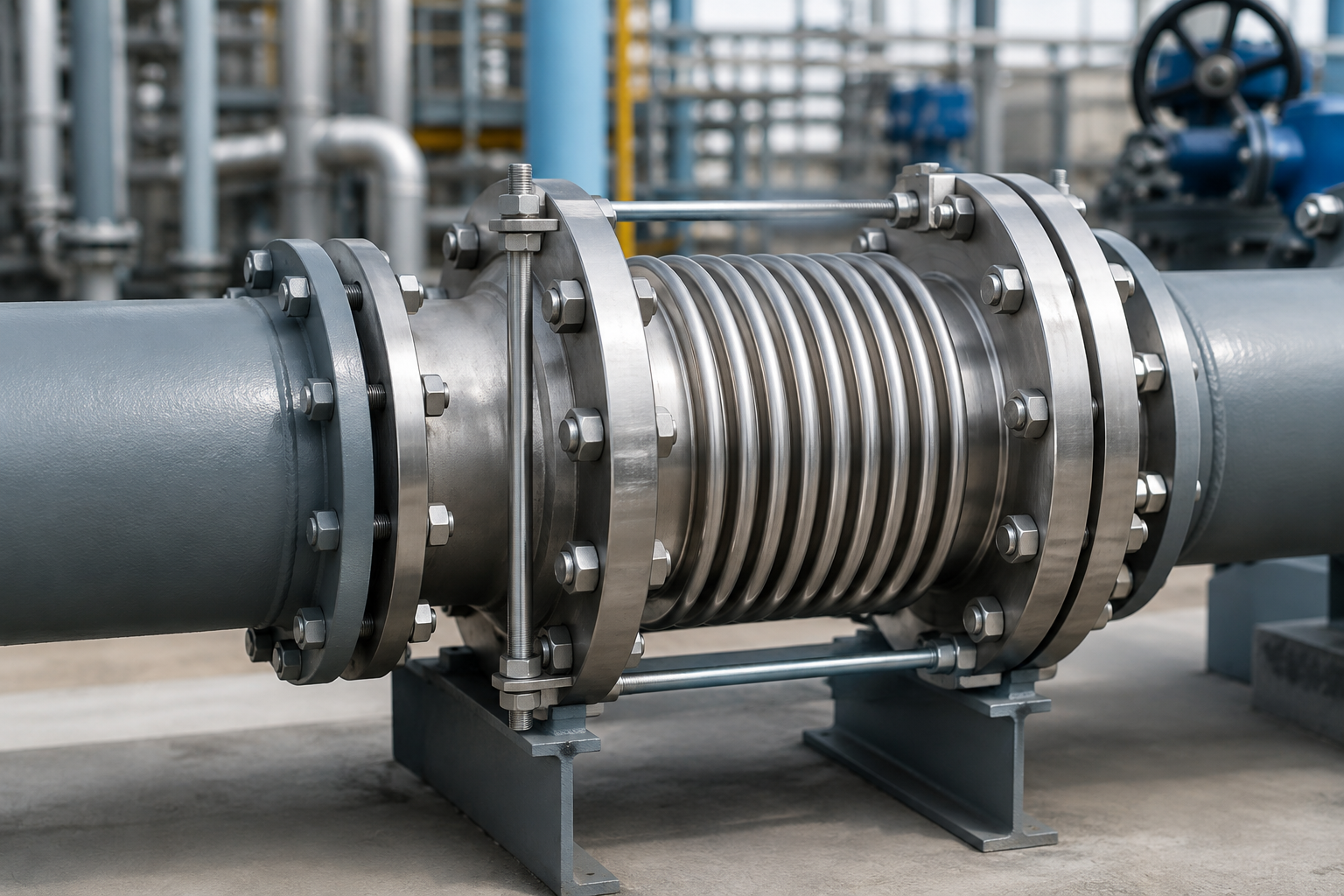

لرزه گیر فلزی آکاردئونی فلکسور پارس چند لایه فلنج دار و جوشی — اتصال انبساطی فلزی (بلوز) فلکسور — نوع فلنج‌دار و جوشی

اتصالات فلزی فلکسور (Metal Expansion Joint / Bellows) از سایز ۱/۲ تا ۲۰۰ اینچ و در انواع یک‌لایه، چندلایه، جوشی، مهاردار، فلنج‌دار و زاویه‌دار تولید می‌شوند. این محصولات برای دمای متغیر ۱۰ تا ۹۰۰ درجه سانتیگراد طراحی و ساخته می‌شوند و به‌ویژه در خطوط بخار، گاز، دود اگزوز و پتروشیمی که لرزه‌گیر لاستیکی توان تحمل حرارتی کافی ندارد، جایگزین می‌شوند.

فشار کار هرکدام از انواع فلکسور فلزی با معرف WP مشخص می‌شود و فشار تست این اتصالات ۲ برابر یا بیشتر از فشار کاری تعیین‌شده (PN) قابل کاربرد است.

راهنمای کدگذاری محصولات فلزی فلکسور

کد محصول فلکسور فلزی ساختار مشخصی دارد، برای نمونه FDAW/020/16/1 به این صورت خوانده می‌شود:

F = Flexor
حرف دوم: D = دو لایه (Double Bellows) / S = تک لایه (Single Bellows)
حرف سوم: A = نوع محوری (Axial) / L = نوع جانبی (Lateral) / H = نوع زاویه‌ای (Angular)
حرف چهارم: W = اتصال جوشی (Weld-end) / F = اتصال فلنجی (Flange-end)
عدد بعدی = قطر داخلی (DN) بر حسب میلی‌متر
عدد بعدی = فشار اسمی (PN)
عدد آخر: 1 = دارای آستین داخلی / 0 = بدون آستین داخلی

جدول مشخصات فنی کامپنسیتور فلزی (نمونه سری ۱۶ بار)

کامپنسیتور محوری تک‌لایه، اتصال جوشی — Type FSAW/16/1 (حداکثر دما ۳۵۰°C)
DN (mm)	اینچ	کد محصول	جابجایی محوری (+) mm	جابجایی محوری (−) mm	طول کل (mm)
20	3/4	FSAW/020/16/1	22	22	230
25	1	FSAW/025/16/1	25	25	230
50	2	FSAW/050/16/1	30	30	240
100	4	FSAW/100/16/1	33	33	270
150	6	FSAW/150/16/1	33	33	305
300	12	FSAW/300/16/1	40	40	420

کامپنسیتور زاویه‌ای تک‌لایه، اتصال فلنجی — Type FSHF/16/0 (حداکثر دما ۳۵۰°C)
DN (mm)	اینچ	کد محصول	زاویه (+)	زاویه (−)	طول کل (mm)
32	1.1/4	FSHF/032/16/0	°13	°13	210
80	3	FSHF/080/16/0	°10	°10	220
150	6	FSHF/150/16/0	°8	°8	235
300	12	FSHF/300/16/0	°8	°8	435

جداول کامل شامل مدل‌های FSAF (محوری فلنجی)، FSLF (جانبی فلنجی) و تمامی سایزهای میانی از ۲۰ تا ۳۰۰ میلی‌متر، همچنین جدول جابجایی برای سایزهای بزرگ ۱۴ تا ۱۱۲ اینچ، در کاتالوگ رسمی PDF قابل مشاهده است.

لوله انعطاف‌پذیر استیل (هوز فلزی فلکسور)

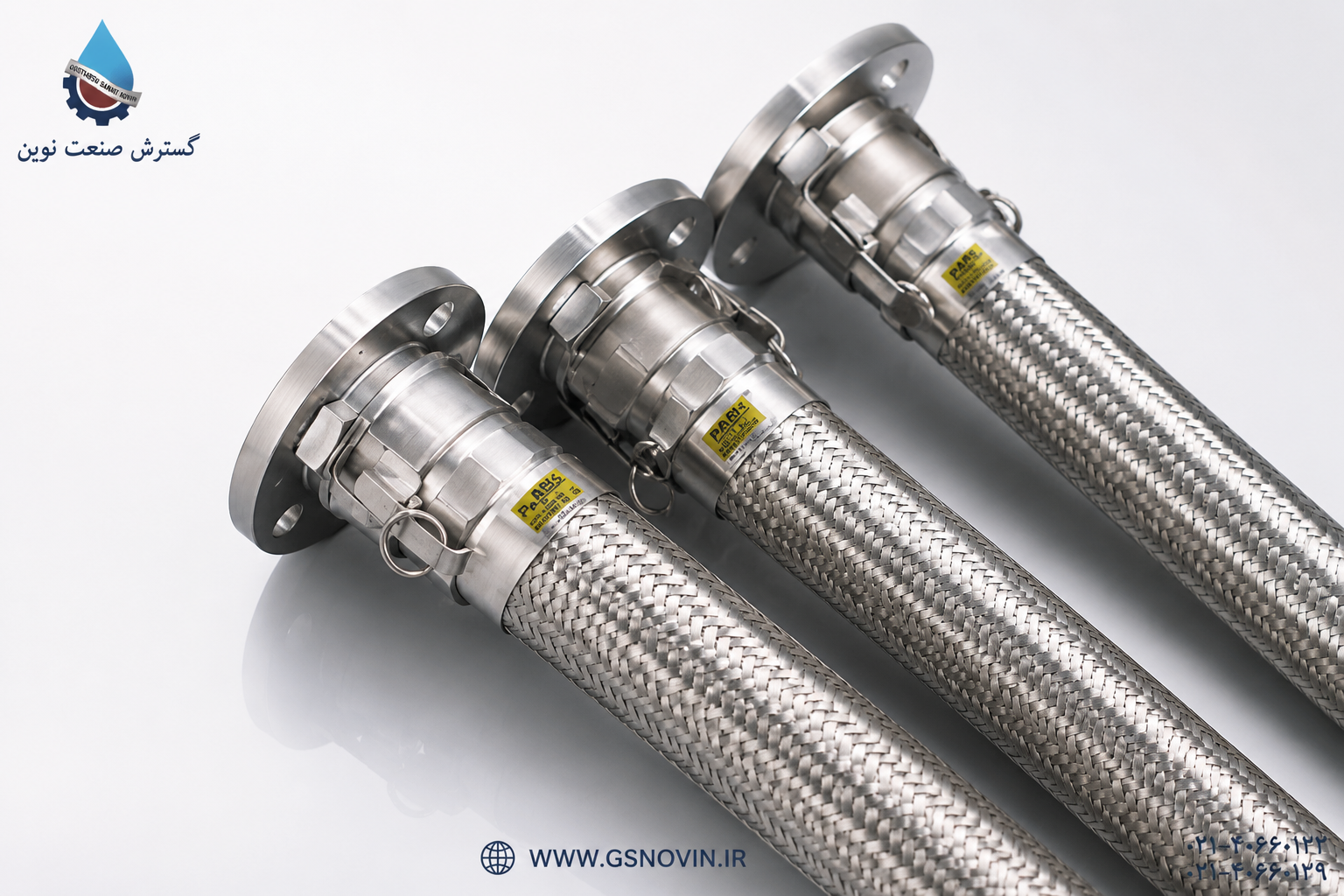

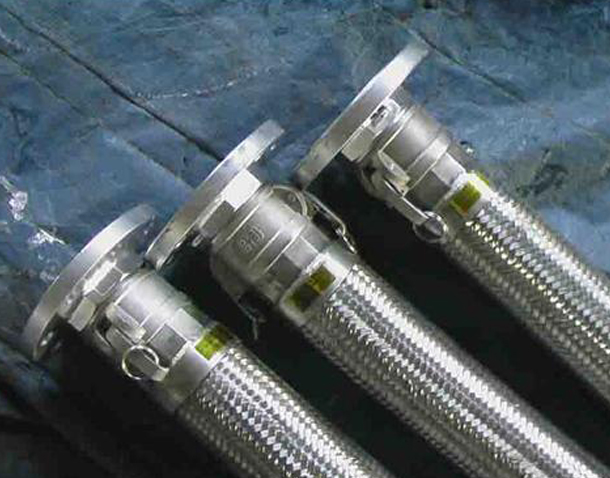

لوله انعطاف پذیر استیل فلکسور با روکش حصیری و سرهای فلنجدار جوشی و مهره ماسوره — لوله فلکسیبل استیل فلکسور با روکش حصیری - سرهای فلنجی، جوشی، مهره‌ماسوره و دو سر رزوه

لوله‌های انعطاف‌پذیر فلکسور برای پروژه‌ای ساخته می‌شوند و به‌طور خاص برای فشار و دمای متغیر طراحی می‌شوند. این لوله‌ها از جنس AISI 304، 316 و 321 ساخته می‌شوند و می‌توانند مجهز به پوشش حصیری بریدی (Braided Cover) از همان جنس باشند که مقاومت و فشار مجاز کاری را افزایش می‌دهد.

جدول مشخصات لوله‌های انعطاف‌پذیر با پوشش حصیری
قطر اسمی (اینچ)	mm	حداکثر فشار کاری (bar)	فشار تست (bar)	حداقل شعاع خمش (mm)
1/2"	6	100	150	100
3/4"	20	64	96	200
1"	25	50	75	200
1 1/2"	40	30	45	250
2"	50	28	42	350
3"	80	18	27	450
4"	100	16	24	560
6"	150	12	15	815

نکته فنی: فشار ترکیدگی این لوله‌ها چهار برابر فشار کاری اسمی است. فشار تست نیز برای اجتناب از خط تغییر شکل و پیچیدگی و تاب‌خوردگی، نباید از یک و نیم برابر فشار کاری ماکزیمم فزونی یابد.

راهنمای نصب صحیح لوله انعطاف‌پذیر

لوله‌ها باید بدون اعمال پیچش (تاب) نصب شوند.
از کشیدگی بیش از حد لوله‌ها خودداری شود.
از تماس سطوح خارجی برید با عوامل سایشی جلوگیری شود.
لوله‌های انعطاف‌پذیر باید در حالت طبیعی و بدون اعمال فشردگی و پیچیدگی نگهداری گردند.

اتصالات پارچه‌ای Flexor-Dekomte و فلکس‌تیوب Flexor-SDB

Flexor-Dekomte — اتصالات پارچه‌ای صنعتی

طراحی و تولید مشترک با فناوری آلمان Dekomte، مقاوم در برابر خوردگی، دمای کاری تا ۹۰۰ درجه سانتیگراد و در برابر خلاء تا ۷،۱۰۰- عملکرد مناسب دارد. کاربرد در توربین‌های گازی، بویلرها، کوره‌های آجرپزی، صنایع سیمان و واحدهای حفاظت در برابر آتش.

Flexor-SDB — فلکس‌تیوپ اگزوز خودرو

محصول مشترک با شرکت کره‌ای Swanson & Lee، دارای گواهی ISO 9002 و QS 9000، در ابعاد داخلی ۴۳ تا ۶۳ میلی‌متر، مورد استفاده در خط اگزوز خودروهای FORD، ISUZU، NISSAN، DAEWOO، KIA و اتوبوس‌ها و کامیون‌ها.

کاربرد لرزه گیر فلکسور در صنایع مختلف

انتخاب نوع لرزه‌گیر مستقیماً به دما، فشار و نوع سیال خط لوله بستگی دارد. بر اساس کاربرد رایج در بازار ایران:

پمپ‌ها، کمپرسورها، فن‌ها و توربین‌ها

لرزه گیر لاستیکی (باند زرد یا قرمز) برای جذب ارتعاش دورانی، صدا و جلوگیری از انتقال ارتعاش به لوله‌کشی.

اگزوز دیزل ژنراتور، توربین گازی و تاسیسات دریایی (کشتی)

به دلیل دمای بالای گاز خروجی، لرزه گیر فلزی آکاردئونی از جنس استیل استفاده می‌شود که هم دما و هم ارتعاش موتور را تحمل می‌کند.

خطوط نفت، گاز و پتروشیمی

لرزه گیر لاستیکی باند قرمز (EPDM) برای مواد شیمیایی، اسیدی و قلیایی؛ لرزه گیر فلزی برای خطوط بخار و دما و فشار بالا.

نیروگاه‌ها، صنایع سیمان و فولاد

ترکیبی از لرزه گیر فلزی چندلایه، اتصالات پارچه‌ای Dekomte و لوله انعطاف‌پذیر استیل بسته به نقطه نصب و دمای سیستم.

تأسیسات ساختمانی، بیمارستان‌ها و دانشگاه‌ها

لرزه گیر لاستیکی باند زرد برای سیستم‌های سرمایشی و گرمایشی و خطوط آبرسانی داخل ساختمان.

خودروسازی

فلکس‌تیوب Flexor-SDB برای خط اگزوز خودروهای سواری و تجاری.

راهنمای انتخاب لرزه گیر مناسب

پیش از سفارش، این موارد فنی را مشخص کنید تا لرزه‌گیر متناسب با سیستم شما پیشنهاد شود:

قطر اسمی خط لوله (DN) و نوع فلنج (استاندارد DIN یا ANSI، فلنج ثابت یا گردان)
نوع سیال عبوری (آب، بخار، گاز، اسید/قلیا، مشتقات نفتی، دود اگزوز)
حداکثر دمای کاری و فشار کاری/تست سیستم (بار)
نحوه نصب (افقی یا عمودی) و شرایط کاربرد (انبساط/انقباض، لرزش، خلاء)
میزان جابجایی مورد نیاز: انبساط و انقباض محوری، جابجایی جانبی و انحراف زاویه‌ای (بر حسب میلی‌متر و درجه)

چه زمانی لرزه گیر لاستیکی مناسب است؟

دمای سیال زیر ۹۰ درجه سانتیگراد، فشار کاری تا ۱۰ بار، نیاز به عایق الکتریکی و مقاومت خوردگی بالا.

چه زمانی لرزه گیر فلزی مناسب است؟

دمای بالا (تا ۹۰۰ درجه سانتیگراد)، فشار بالا، خطوط بخار و گاز، اگزوز موتور و توربین.

راهنمای نصب و نگهداری

لرزه‌گیر لاستیکی باید در فاصله حداقل ۱ تا ۱٫۵ برابر قطر لوله از مکش و دهش پمپ نصب شود.
لوله‌های انعطاف‌پذیر باید بدون پیچش و کشیدگی بیش از حد نصب گردند.
پیش از نصب، همراستایی فلنج‌ها و پیچ‌ومهره‌ها کنترل شود تا فشار غیریکنواخت به بدنه لرزه‌گیر وارد نشود.
در بازرسی دوره‌ای، بدنه لاستیکی از نظر ترک، تورم یا نشتی و بدنه فلزی از نظر خوردگی و شکستگی موج‌ها بررسی شود.

نصب لرزه‌گیر با اعمال پیش‌تنش یا پیچش اشتباه است.
نصب لرزه‌گیر لاستیکی در دمای بالاتر از حد مجاز کاتالوگ (۹۰ درجه سانتیگراد) مجاز نیست.
استفاده از لرزه‌گیر لاستیکی به‌جای فلزی در خطوط با دمای بالا (بخار/اگزوز) توصیه نمی‌شود.

ساخت لرزه گیر سفارشی طبق نقشه و سایز درخواستی

علاوه بر سایزهای استاندارد کاتالوگ، فلکسور پارس با توجه به سابقه طولانی در واحد تحقیق و توسعه (R&D) و انتقال فناوری از شرکت‌های Dekomte آلمان و Swanson & Lee کره، توانایی طراحی و ساخت لرزه‌گیر لاستیکی از سایز ۱ تا ۱۲۰ اینچ و اتصالات فلزی از سایز ۱/۲ تا ۲۰۰ اینچ را طبق نقشه و مشخصات فنی مشتری دارد. بزرگ‌ترین لرزه‌گیر لاستیکی تولیدشده در خاورمیانه توسط این شرکت با قطر داخلی ۲۸۰۰ میلی‌متر ساخته شده است.

برای سفارش، فرم درخواست فنی زیر (بر اساس فرم رسمی کاتالوگ فلکسور) را تکمیل و برای گسترش صنعت نوین ارسال کنید:

اطلاعات مورد نیاز برای لرزه گیر لاستیکی

قطر اسمی، ارتفاع، تعداد، نوع سیال، سرعت سیال (m/s)، حداکثر فشار کاری و فشار تست (بار)، حداکثر دمای کاری، دمای نصب، شرایط کاربرد (انبساط/انقباض، لرزش، خلاء)، نحوه نصب (افقی/عمودی)، نوع لرزه‌گیر (کوتاه مهاردار، کوتاه بدون مهار، بلند، دو قوس، سه قوس، مفصلی، ردیوسر)، مشخصات فلنج (گردان یا ثابت)، استاندارد فلنج و ابعاد آن.

اطلاعات مورد نیاز برای اتصالات انبساطی فلزی

قطر اسمی، ارتفاع، تعداد، نوع سیال، سرعت سیال، حداکثر فشار کاری/تست، دمای کاری و نصب، متریال مصرفی بلوز، نحوه اتصال (جوشی/فلنج‌دار/سردنده)، نوع اتصال (یکجداره، دوجداره، چندلایه، مفصلی، ...)، مشخصات فلنج و ضرایب فنریت محوری/لترال/زاویه‌ای در صورت نیاز.

پروژه‌های اجرا شده و اعتبار برند فلکسور پارس

طبق فهرست رسمی پروژه‌های فلکسور پارس، این محصولات در طیف وسیعی از پروژه‌های بزرگ صنعتی و دولتی ایران به کار رفته‌اند:

نیروگاه‌ها و انرژی

نیروگاه اتمی بوشهر، نیروگاه‌های سیکل ترکیبی نیشابور، شریعتی، یزد و کازرون، نیروگاه نکا، بخار سهند تبریز، برق پیستون، شهید رجایی، تبریز، طوس، ری، شازند اراک.

نفت، گاز و پتروشیمی

پالایشگاه‌های تهران، کرمانشاه، بندرعباس، پالایشگاه گاز خانگیران و فجرجم، پالایشگاه و پتروشیمی اراک، آبادان، اصفهان، شیراز، تبریز، پتروشیمی بندرامام، خراسان، رازی، فارابی، خوزستان، تندگویان، خارک، شرکت ملی گاز ایران.

مجتمع‌های صنعتی

ایران‌خودرو، فولاد مبارکه اصفهان، فولاد اهواز، نیرو محرکه، فرا ساحل قشم، خاتم‌الانبیاء، نورد لوله اهواز، ذوب‌آهن، کشت و صنعت کارون، صدا و سیمای جمهوری اسلامی، مخابرات ایران، فرودگاه کرمان.

سیمان، بیمارستان و دانشگاه

سیمان اردبیل، دورود، هگمتان، شرق، بهبهان؛ بیمارستان‌های شریعتی، فارابی، لقمان‌الدوله، طوس؛ دانشگاه صنعتی شریف، شهید بهشتی، علم و صنعت، خواجه نصیر، گیلان، فردوسی مشهد، تبریز.

فهرست کامل پروژه‌ها در کاتالوگ رسمی PDF قابل مشاهده است. کیفیت محصولات فلکسور پارس با برندهای شناخته‌شده ایرانی این حوزه در یک سطح قرار دارد، با این تفاوت که قیمت آن به‌صرفه‌تر و گارانتی و خدمات پس از فروش آن بلندمدت‌تر است.

فرم استعلام قیمت و سفارش لرزه گیر

فرم زیر بر اساس فرم رسمی درخواست کاتالوگ فلکسور پارس طراحی شده؛ با تکمیل آن، کارشناسان گسترش صنعت نوین سریع‌تر می‌توانند لرزه‌گیر مناسب را استعلام و قیمت دهند.

پیش از تماس این اطلاعات را آماده کنید:

نوع لرزه گیر (لاستیکی زرد/قرمز، فلزی آکاردئونی، هوز فلزی، پارچه‌ای)
قطر اسمی (میلی‌متر یا اینچ) و تعداد
نوع سیال، حداکثر فشار و دمای کاری
نحوه نصب و نوع فلنج
در صورت نیاز به ساخت سفارشی: نقشه فنی یا کروکی ابعاد

تماس با واحد فروش دانلود کاتالوگ کامل PDF

سوالات متداول درباره لرزه گیر فلکسور پارس

لرزه گیر لاستیکی و فلزی چه فرقی دارند و کدام را انتخاب کنم؟

لرزه گیر لاستیکی فلکسور پارس با لایه داخلی NR/SBR یا EPDM حداکثر تا فشار کاری ۱۰ بار و دمای ۹۰ درجه سانتیگراد کار می‌کند و برای آب، فاضلاب، پمپ‌ها و صنایع خورنده (نوع باند قرمز EPDM) مناسب است. لرزه گیر فلزی آکاردئونی از سایز نیم اینچ تا ۲۰۰ اینچ و دمای ۱۰ تا ۹۰۰ درجه سانتیگراد تولید می‌شود و برای بخار، گاز، دود اگزوز و پتروشیمی به کار می‌رود.

آیا لرزه گیر فلکسور پارس با نقشه و سایز سفارشی ساخته می‌شود؟

بله. گسترش صنعت نوین به‌عنوان نمایندگی رسمی فلکسور پارس در شادآباد، لرزه گیر لاستیکی و فلزی را طبق فرم درخواست فنی و در صورت نیاز طبق نقشه مشتری در کوتاه‌ترین زمان تولید می‌کند.

گارانتی لرزه گیر فلکسور پارس چند سال است؟

طبق کاتالوگ رسمی فلکسور پارس، لرزه گیرهای لاستیکی ۴ سال، لرزه گیرهای فلزی ۳ سال و لوله‌های فلکسیبل استیل ۲ سال گارانتی تعویض و تعمیر دارند.

لرزه گیر برای اگزوز دیزل ژنراتور و کشتی از چه جنسی باید باشد؟

در خط اگزوز دیزل ژنراتور، توربین گازی و تاسیسات دریایی به دلیل دمای بالای گاز خروجی، از لرزه گیر فلزی آکاردئونی با جنس استیل استفاده می‌شود که هم دمای بالا را تحمل می‌کند و هم ارتعاش و صدای ناشی از احتراق موتور را جذب می‌کند.

فاصله مجاز نصب لرزه گیر لاستیکی نسبت به پمپ چقدر است؟

طبق دستورالعمل فنی فلکسور پارس، لرزه‌گیر لاستیکی باید در فاصله حداقل ۱ تا ۱٫۵ برابر قطر لوله از مکش و دهش پمپ نصب گردد.
