نام محصول:شیر یکطرفه دریچهای برنجی (Swing Check Valve)
برند:کیز ایران (KIZZ IRAN)
کد مدل:KIZZIRAN 505 / 506
کد کالا:5050 – 5055
شیر یکطرفه دریچهای برنجی کیزایران
KIZZ IRAN Brass Swing Check Valve
برند:کیز ایران
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر یکطرفه دریچهای برنجی (Swing Check Valve)
برند
کیز ایران (KIZZ IRAN)
کد مدل
KIZZIRAN 505 / 506
کد کالا
5050 – 5055
جنس بدنه
برنج فورج پذیر MS58
جنس دریچه
استیل ضد زنگ SS304
جنس واشر آببندی
هوستافرم
جنس اورینگ
لاستیک NBR
حداکثر فشار کاری
16 bar
حداکثر دمای کاری
200°C
نوع اتصال
رزوهای (G)
توضیحات
معرفی محصول
شیر یکطرفه دریچهای برنجی کیز ایران
شیر یکطرفه دریچهای (Swing Check Valve) شیری است که عبور سیال را تنها در یک جهت مجاز میداند و از جریان برگشتی سیال بهطور کامل جلوگیری میکند.
این شیر تنها توسط فشار سیال عمل میکند و هیچ وسیلهٔ کنترلکنندهٔ خارجی در بدنه ندارد. کنترل جریان توسط یک دریچهٔ (دیسک) استیل ضد زنگ صورت میگیرد که با فشار سیال از محل آببندی دور یا به آن نزدیک میشود.
شیرهای یکطرفه دریچهای غالباً در شبکههای آبرسانی شهری، تأسیسات حرارتی ساختمان، مصارف صنعتی، پمپها، و شبکههای نفت و روغنرسانی — یعنی هرجا که حرکت سیال باید فقط در یک جهت مجاز باشد — مورد استفاده قرار میگیرد.
آبرسانی شهری تأسیسات حرارتی پمپها خطوط نفت و روغن مصارف صنعتی
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه دریچهای برنجی کیز ایران — بررسی فنی
معروف به شیر یکطرفه رویجهای و Swing Check Valve در بازار تاسیسات و صنعت

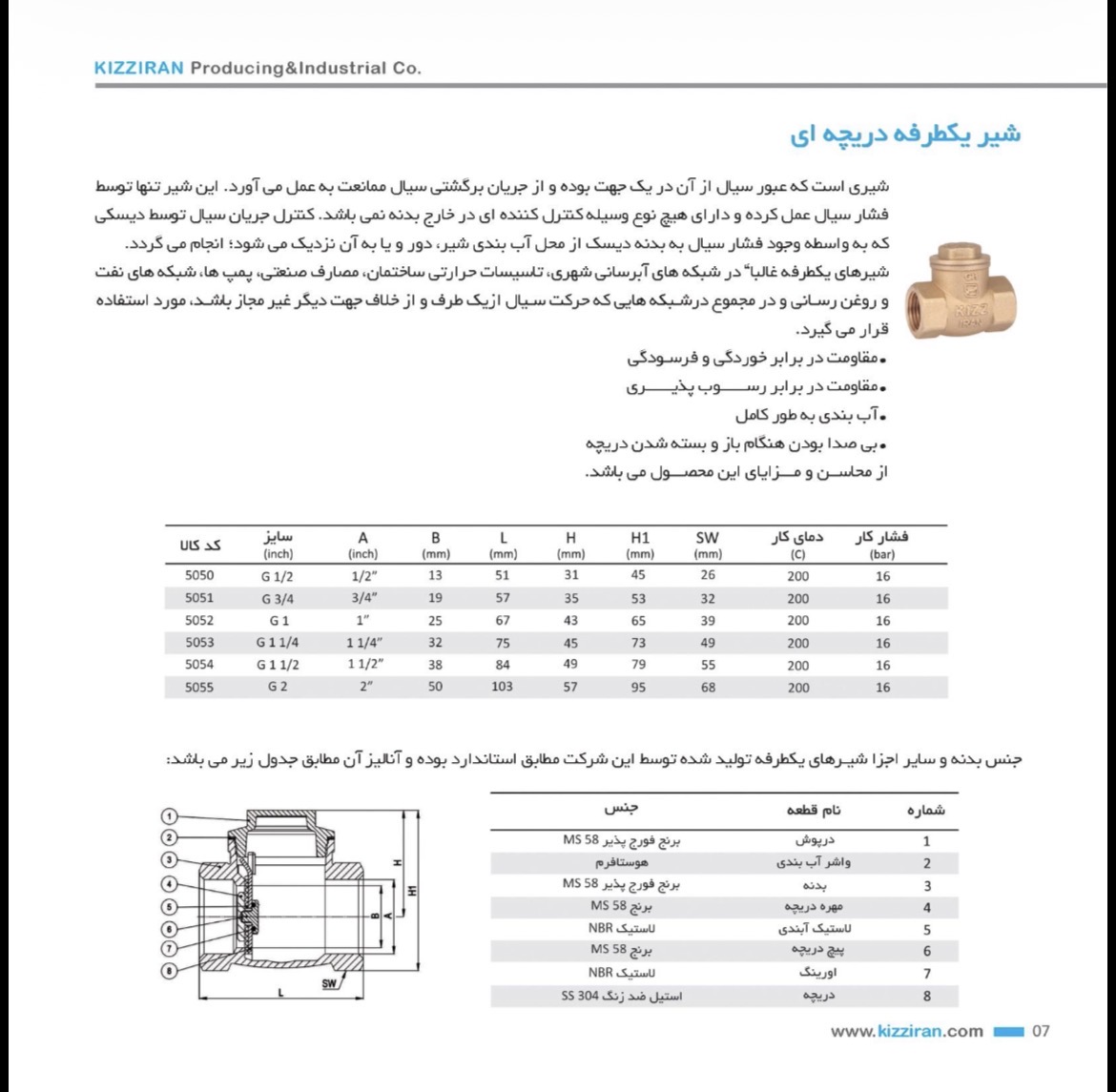

دیتاشیت فنی و جدول ابعاد — کد کالا 5050 تا 5055 (سایز ۱/۲ تا ۲ اینچ)
فشار کاری16 bar
دمای کاری200°C
جنس بدنهForged MS58
جنس دریچهSS 304
✓ نقاط قوت
- عبور سیال تنها در یک جهت و ممانعت کامل از جریان برگشتی، بدون نیاز به هیچ وسیله کنترلی خارج از بدنه
- کنترل جریان توسط دیسک دیسکی که با فشار سیال باز و بسته میشود؛ عملکردی کاملاً خودکار و بدون نیاز به دخالت دستی
- دریچه از جنس استیل ضد زنگ SS304، مقاوم در برابر خوردگی و رسوبپذیری در کاربردهای طولانیمدت
- آببندی کامل و بیصدا بودن هنگام باز و بسته شدن دریچه، مناسب خطوط حساس به نویز
- کاربردپذیری گسترده در شبکههای آبرسانی شهری، تاسیسات حرارتی ساختمان، پمپها و شبکههای نفت و روغنرسانی
! نکات قابل توجه
- عملکرد این شیر کاملاً وابسته به فشار سیال است؛ در خطوط با فشار بسیار پایین یا نوسانی، عملکرد دیسک باید ارزیابی شود
- محدوده سایز موجود ۱/۲ تا ۲ اینچ است؛ برای سایزهای بزرگتر باید گزینههای دیگر خط تولید بررسی شود
- حداکثر فشار کاری در تمام سایزها ۱۶ بار است؛ برای فشارهای بالاتر مدل مناسب دیگری باید انتخاب شود
تفاوت با شیر یکطرفه فنری برخلاف شیر یکطرفه فنری که بازشدن دیسک با کمک فنر و در هر وضعیت نصب (افقی و عمودی) انجام میشود، شیر یکطرفه دریچهای صرفاً با فشار سیال عمل میکند و برای نصب افقی یا در مسیرهایی با جریان یکطرفه پیوسته مناسبتر است. هر دو مدل در دمای کاری ۲۰۰ درجه کار میکنند، اما فشار کاری شیر یکطرفه دریچهای تا ۱۶ بار و شیر فنری بسته به سایز تا ۱۶ بار متغیر است.
جمعبندی
برای خطوطی که نیاز به جلوگیری از برگشت جریان سیال دارند و مسیر نصب افقی یا رو به بالا با فشار پیوسته را پوشش میدهند — مانند شبکههای آبرسانی شهری، تاسیسات حرارتی ساختمان و پمپها — شیر یکطرفه دریچهای برنجی کیز ایران با بدنه فورجشده برنجی و دریچه استیل ضد زنگ، گزینهای بیصدا و مطمئن است.
FORGED BRASS MS58 DISC: SS304 MAX 200°C MAX 16 BAR
مشخصات فنی کامل (تمام سایزها)
| کد کالا | سایز | A (inch) | B (mm) | L (mm) | H (mm) | H1 (mm) | SW (mm) | دما کار (°C) | فشار کار (bar) |
|---|---|---|---|---|---|---|---|---|---|
| 5050 | G1/2 | 1/2" | 51 | 31 | 45 | 26 | 200 | 16 | |
| 5051 | G3/4 | 3/4" | 57 | 35 | 53 | 32 | 200 | 16 | |
| 5052 | G1 | 1" | 67 | 43 | 65 | 39 | 200 | 16 | |
| 5053 | G1‑1/4 | 1 1/4" | 75 | 45 | 73 | 49 | 200 | 16 | |
| 5054 | G1‑1/2 | 1 1/2" | 84 | 49 | 79 | 55 | 200 | 16 | |
| 5055 | G2 | 2" | 103 | 57 | 95 | 68 | 200 | 16 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| درپوش | برنج فورجپذیر MS58 |
| واشر آببندی | هوستافرم |
| بدنه | برنج فورجپذیر MS58 |
| مهره دریچه | برنج MS58 |
| لاستیک آببندی | NBR |
| پیچ دریچه | برنج MS58 |
| اورینگ | لاستیک NBR |
| دریچه | استیل ضد زنگ SS304 |
