نام محصول:شیر صافی چدنی تیپ Y (Y-Type Strainer)
طول فلنج تا فلنج:مطابق استاندارد DIN 3202 - F1، PN10/16
بدنه:چدن داکتیل GGG40
درپوش:چدن داکتیل GGG40

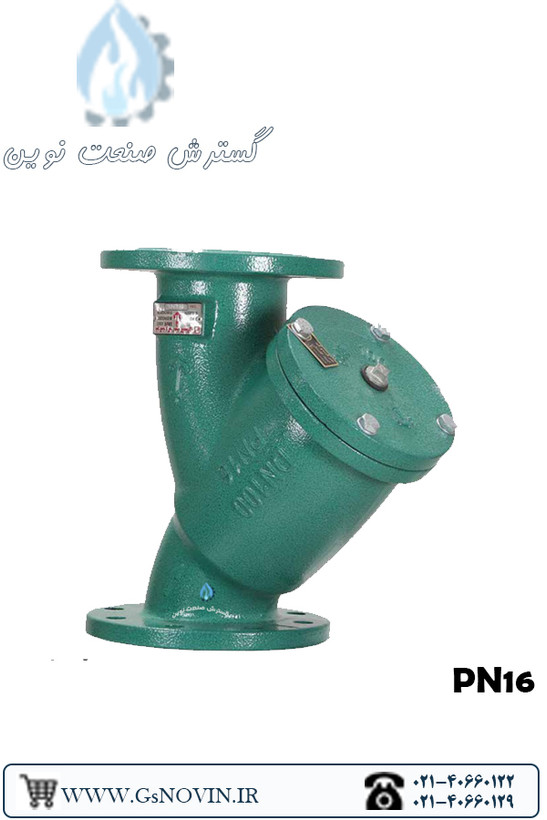

شیر صافی توری استیل PN16 وگ امید گلستان چدن داکتیل GGG40
PN16 Y-Type Strainer – Ductile Iron Body (GGG40) with Stainless Steel Mesh Filter
برند:وگ امید گلستان
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر صافی چدنی تیپ Y (Y-Type Strainer)
طول فلنج تا فلنج
مطابق استاندارد DIN 3202 - F1، PN10/16
بدنه
چدن داکتیل GGG40
درپوش
چدن داکتیل GGG40
توری (المان فیلتر)
ورق فولادی زنگنزن مشبک 1.4573 با مش ۱ الی ۵ میلیمتر
پیچ ها
استاندارد DIN 931، 8.8 Steel
واشر درپوش
EPDM یا NBR
سوراخکاری فلنج
مطابق استاندارد DIN2501-part1 - EN1092
پوشش رنگ
پودری کاملاً فراگیر، الکترواستاتیک، DIN 30677
حداکثر دمای کاری
۹۰ تا ۱۲۰ درجه سانتیگراد
کاربرد
فیلتر کردن ذرات معلق در طول خط لوله، قبل از تجهیزات حساس مانند پمپهای سانتریفوژ و شیرهای کنترلی
استاندارد تست هیدرواستاتیک
ISO 5208
توضیحات
⚓ شیر صافی توری استیل تیپ Y | PN16 | وگ امید گلستان چدن داکتیل GGG40
محافظت از پمپها، شیرهای کنترلی و تجهیزات حساس خط لوله در برابر ذرات معلق
استاندارد ملی ایران CE اروپا ISO 9001 DIN 3202 F1 ۵ سال گارانتی
معرفی شیر صافی توری استیل تیپ Y وگ امید گلستان
شیر صافی (استرینر) توری استیل تیپ Y وگ امید گلستان برای حذف ذرات معلق از داخل سیال، پیش از ورود به تجهیزات حساس نصب میشود. این محصول در طول خطوط لوله، جلوی تجهیزاتی مانند پمپهای سانتریفیوژ و شیرهای کنترلی قرار میگیرد تا از آسیب دیدن آنها بر اثر ذرات، براده یا رسوبات موجود در سیال جلوگیری کند.
بدنه و درپوش این صافی از چدن داکتیل GGG40 ساخته شده و توری داخلی آن از ورق فولادی زنگنزن 1.4573 با اندازه مش ۱ تا ۵ میلیمتر است؛ یعنی بسته به نیاز پروژه، ریزی توری در این بازه قابل انتخاب است. طول فلنج تا فلنج مطابق DIN 3202 – F1 و سوراخکاری فلنج مطابق DIN2501 – EN1092 انجام شده است.
مشخصات فنی شیر صافی توری استیل
بدنه: چدن داکتیل GGG40
درپوش: چدن داکتیل GGG40
توری صافی: ورق استیل ضدزنگ 1.4573 — مش 1 تا 5 میلیمتر
پیچها: فولاد استاندارد DIN 931 – کلاس 8.8
واشر درپوش: EPDM یا NBR
سوراخکاری فلنج: DIN2501-part1 – EN1092
پوشش رنگ: اپوکسی پودری الکترواستاتیک بدون درز DIN 30677
قیمت سایز "2: 5,900,000 تومان — موجود
ویژگیها و مزایا
- محافظت مؤثر از پمپهای سانتریفیوژ، شیرهای کنترلی و سایر تجهیزات حساس به ذرات معلق
- توری از جنس استیل ضدزنگ 1.4573 با مقاومت خوردگی بالا در تماس دائم با سیال
- طراحی تیپ Y با زاویه مناسب برای تخلیه راحت رسوبات و نگهداری آسان
- پوشش رنگ پودری الکترواستاتیک بدون درز برای دوام بالا در محیطهای صنعتی
- محدوده سایز گسترده از "1-1.2 تا "16 برای پروژههای کوچک تا خطوط بزرگ صنعتی
کاربردها
- نصب در طول خطوط لوله، پیش از تجهیزات حساس به ذرات معلق مانند پمپهای سانتریفیوژ و شیرهای کنترلی
- فیلتراسیون مایعات صنعتی و تأسیساتی پیش از ورود به سیستمهای اندازهگیری یا کنترل
⚠️ مغایرت داده در کاتالوگ رسمی — نیاز به تأیید کارخانه: متن فارسی کاتالوگ سازنده، حداکثر دمای کارکرد این صافی را ۹۰ درجه سانتیگراد اعلام کرده، در حالیکه متن انگلیسی همان صفحه عدد ۱۲۰ درجه سانتیگراد را ذکر میکند. تا زمان تأیید عدد دقیق توسط واحد فنی وگ امید گلستان، پیشنهاد میشود این عدد بهصورت قطعی در صفحه محصول درج نشود یا با احتیاط («تا حدود ۹۰ الی ۱۲۰ درجه بسته به شرایط سفارش») نوشته شود.
⚠️ توجه هنگام سفارش: طبق دستورالعمل رسمی وگ امید گلستان، نوع کاربرد، اندازه مش موردنیاز و دمای کارکرد را در زمان ثبت سفارش حتماً مشخص کنید.
جدول ابعاد و مشخصات سایزها
| سایز | وزن (kg) | طول F&F | مرکز سوراخها | تعداد سوراخ | قطر سوراخ |
|---|---|---|---|---|---|
| "1-1.2 | 9 | 200 | 110 | 4 | 18 |
| "2 | 9 | 230 | 125 | 4 | 18 |
| "2-1.2 | 12 | 290 | 145 | 4 | 18 |
| "3 | 17 | 310 | 160 | 4.8 | 18 |
| "4 | 24 | 350 | 180 | 8 | 18 |
| "5 | 29 | 400 | 210 | 8 | 18 |
| "6 | 43 | 480 | 240 | 8 | 22 |
| "8 | 79 | 600 | 295 | 8/12 | 22 |
| "10 | 130 | 730 | 355 | 12 | 26 |
| "12 | 188 | 850 | 410 | 12 | 26 |
| "14 | ساخت اختصاصی فلزی — بر اساس سفارش (طبق کاتالوگ رسمی) | ||||
| "16 | ساخت اختصاصی فلزی — بر اساس سفارش (طبق کاتالوگ رسمی) | ||||
* برای سایزهای "14 و "16، کاتالوگ رسمی مقدار وزن و طول را «Steel» (ساخت ویژه) ذکر کرده و عدد مشخصی اعلام نکرده؛ برای این سایزها استعلام مستقیم بگیرید.
استانداردها و گواهینامهها
- نشان استاندارد ملی ایران (پروانه کاربرد علامت استاندارد اجباری)
- طول فلنج تا فلنج مطابق DIN 3202-F1
- سوراخکاری فلنج مطابق DIN2501-part1 – EN1092
- پوشش رنگ مطابق DIN 30677
- گواهی CE اروپا و ISO 9001 / 14001 / 18001 از شرکت BCI
دانلود کاتالوگ رسمی و ادامه توضیحات فنی
برای مشاهده کامل جدول ابعاد و مقایسه این صافی با سایر شیرآلات وگ امید گلستان، کاتالوگ رسمی شرکت را دانلود کنید:
سوالات متداول
شیر صافی تیپ Y چه کاربردی دارد؟
این صافی برای حذف ذرات معلق از سیال، پیش از ورود به تجهیزات حساس مانند پمپهای سانتریفیوژ و شیرهای کنترلی در خط لوله نصب میشود.
اندازه مش توری این صافی چقدر است؟
توری داخلی از استیل ضدزنگ 1.4573 با مش بین ۱ تا ۵ میلیمتر است.
حداکثر دمای کارکرد این صافی چقدر است؟
در کاتالوگ رسمی سازنده بین متن فارسی (۹۰ درجه) و انگلیسی (۱۲۰ درجه) اختلاف وجود دارد. برای اطمینان از عدد دقیق، پیش از خرید در کاربردهای دمای بالا با واحد فروش تماس بگیرید.
این محصول در چه سایزهایی موجود است؟
طبق جدول ابعاد کاتالوگ، از سایز "1-1.2 تا "12 با ابعاد استاندارد، و سایزهای "14 و "16 بهصورت ساخت اختصاصی موجود است.
سایر محصولات وگ امید گلستان
نقد و بررسی
وگ امید گلستان · صافی خط لوله صنعتی
شیر صافی چدنی تیپ Y، توری استیل ضدزنگ، PN16
بدنه چدن داکتیل GGG40 · محافظ مطمئن پمپهای سانتریفیوژ و شیرهای کنترل در برابر ذرات معلق · بیش از ۲۰ سال سابقه تولید تحت استاندارد ملی ایران
- استاندارد ملی ایران
- گواهی کیفیت اروپا CE
- ISO 9001 / 14001 / 18001
- ۵ سال گارانتی
مستندات فنی محصول
شیر صافی چدنی تیپ Y چیست و چرا در خطوط صنعتی استفاده میشود؟
شیر صافی چدنی تیپ Y یکی از پرکاربردترین اجزای خطوط لوله صنعتی، تأسیساتی و آب و فاضلاب است که وظیفهی گرفتن ذرات معلق، برادهها و ناخالصیهای موجود در سیال را بر عهده دارد. مدل تولیدی وگ امید گلستان با بدنه و درپوش از جنس چدن داکتیل GGG40 و توری فولاد زنگنزن ۱.۴۵۷۳ با مش ۱ الی ۵ میلیمتر ساخته میشود و برای فشار کاری PN16 طراحی شده است.
این شیر صافی توری استیل پیش از تجهیزات حساس به ذرات معلق مانند پمپهای سانتریفیوژ، کنتورهای آب و شیرهای کنترلی نصب میشود تا از سایش و آسیب زودرس به این تجهیزات جلوگیری کند. طول فلنج تا فلنج آن مطابق استاندارد DIN 3202-F1 و سوراخکاری فلنج مطابق DIN2501 / EN1092 است؛ همین انطباق کامل با استانداردهای بینالمللی، جایگزینی و نصب آن را در خطوط استاندارد بدون نیاز به تغییرات جانبی ممکن میسازد.
محصولات وگ امید گلستان با بیش از دو دهه سابقه تولید، دارنده نشان استاندارد ملی ایران، گواهی کیفیت اروپا (CE) و استانداردهای ایزو ۹۰۰۱، ۱۴۰۰۱ و ۱۸۰۰۱ هستند و پوشش نهایی تمامی بدنهها با رنگ اپوکسی پودری الکترواستاتیک مطابق DIN 30677 صورت میگیرد تا مقاومت بالایی در برابر خوردگی و شرایط جوی داشته باشند.
مشخصات فنی
پلاک شناسایی فنی محصول
VOG · OMID GOLESTAN Y-TYPE STRAINER
- نام محصول
- شیر صافی چدنی تیپ Y
- فشار کاری
- PN16
- بدنه و درپوش
- چدن داکتیل GGG40
- توری فیلتر
- فولاد زنگنزن 1.4573 — مش ۱ تا ۵ mm
- طول فلنج تا فلنج
- DIN 3202‑F1
- سوراخکاری فلنج
- DIN2501‑Part1 / EN1092
- پیچها
- DIN 931 — 8.8 Steel
- واشر درپوش
- EPDM یا NBR
- پوشش رنگ
- اپوکسی پودری الکترواستاتیک DIN30677
- حداکثر دمای کاری
- ۹۰ تا ۱۲۰ درجه سانتیگراد
- استاندارد تست هیدرواستاتیک
- ISO 5208
- سایزبندی
- "۱٫۱/۲ تا "۱۶ (DN طبق سفارش)
* در زمان سفارش، حتماً نوع کاربرد و درجه حرارت کارکرد را مشخص نمایید.
موارد استفاده
کاربرد شیر صافی چدنی در پروژههای صنعتی و تأسیساتی
محافظت از پمپهای سانتریفیوژ
جلوگیری از ورود ذرات معلق و برادهها به داخل پمپ و افزایش طول عمر پروانه و یاتاقانها.
محافظت از شیرهای کنترل و اندازهگیری
حفظ دقت عملکرد شیرهای کنترلی و کنتورهای آب با فیلتر کردن ناخالصیهای خط پیش از ورود به آنها.
تأسیسات آب و فاضلاب شهری
نصب در ایستگاههای پمپاژ و شبکههای توزیع آب برای تصفیه اولیه سیال ورودی به تجهیزات.
خطوط صنعتی و کشاورزی
مناسب سیستمهای آبیاری تحت فشار و خطوط انتقال سیالات صنعتی غیرخورنده.
درباره تولیدکننده
چرا شیرآلات صنعتی وگ امید گلستان؟
شرکت وگ امید گلستان با بیش از دو دهه تجربه در تولید شیرآلات صنعتی، دارای پروانه بهرهبرداری از وزارت صنایع و معادن استان تهران و تأییدیه مرکز توسعه مکانیزاسیون کشاورزی است. این شرکت نخستین تولیدکننده شیرآلات چدنی دارنده نشان کیفیت اروپا (CE) از شرکت BCI در ایران بوده و محصولات خود را مطابق با استاندارد ۳۳۶۳ ایران و استاندارد آلمانی DIN 3202 تولید میکند.
مشاهده کامل محصولات وگ امید گلستان- +۲۰سال سابقه تولید شیرآلات صنعتی
- CEگواهی کیفیت اروپا از شرکت BCI
- ISOاستاندارد ۹۰۰۱ · ۱۴۰۰۱ · ۱۸۰۰۱
- ۵سال گارانتی رسمی محصول
سوالات متداول
پرسشهای پرتکرار درباره شیر صافی چدنی تیپ Y
مش توری شیر صافی چدنی وگ امید گلستان چند میلیمتر است؟
توری این شیر صافی از جنس فولاد زنگنزن ۱.۴۵۷۳ با مش ۱ الی ۵ میلیمتر ساخته میشود که برای فیلتر ذرات معلق در خطوط آب و سیالات مناسب است.
حداکثر دمای کاری شیر صافی تیپ Y چقدر است؟
این محصول برای دمای عملیاتی تا محدوده ۹۰ الی ۱۲۰ درجه سانتیگراد مناسب است.
بدنه شیر صافی از چه جنسی ساخته شده است؟
بدنه و درپوش از چدن داکتیل GGG40 با پوشش رنگ اپوکسی پودری الکترواستاتیک مطابق استاندارد DIN30677 ساخته شدهاند.
این شیر صافی مطابق چه استانداردهایی طراحی و تست شده است؟
طول فلنج تا فلنج مطابق DIN3202-F1، سوراخکاری فلنج مطابق DIN2501/EN1092 و تست هیدرواستاتیک نهایی مطابق استاندارد ISO5208 انجام میشود.
برای استعلام قیمت و راهنمایی فنی با کارشناسان ما در تماس باشید
قیمت این محصول بسته به سایز، شرایط سفارش و نوسانات بازار متغیر است. برای دریافت آخرین قیمت روز و مشاوره انتخاب سایز مناسب، فرم زیر را تکمیل کنید یا کاتالوگ کامل را دانلود نمایید.
