نقد و بررسی شیر خودکار سوپاپی وگ امید گلستان

Name: شیر خودکار سوپاپی( وگ امید گلستان)
Brand: وگ امید گلستان
Price: 65000000 IRR
Availability: InStock

بررسی ساختار، مشخصات فنی، متریال، محدوده کاربرد و نکات انتخاب Control Needle Valve

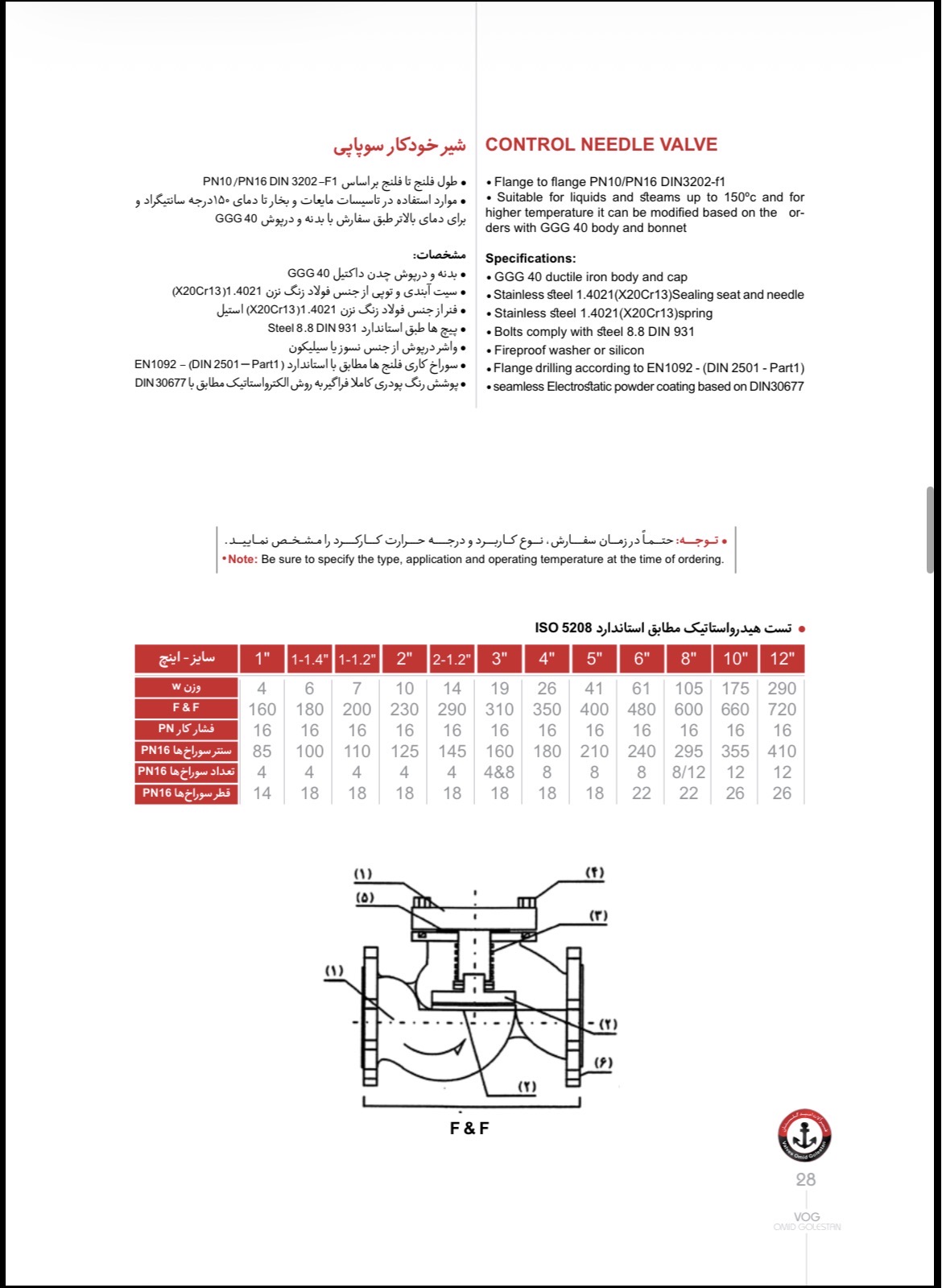

دیتاشیت شیر خودکار سوپاپی وگ امید گلستان Control Needle Valve

تصویر دیتاشیت فنی شیر خودکار سوپاپی وگ امید گلستان

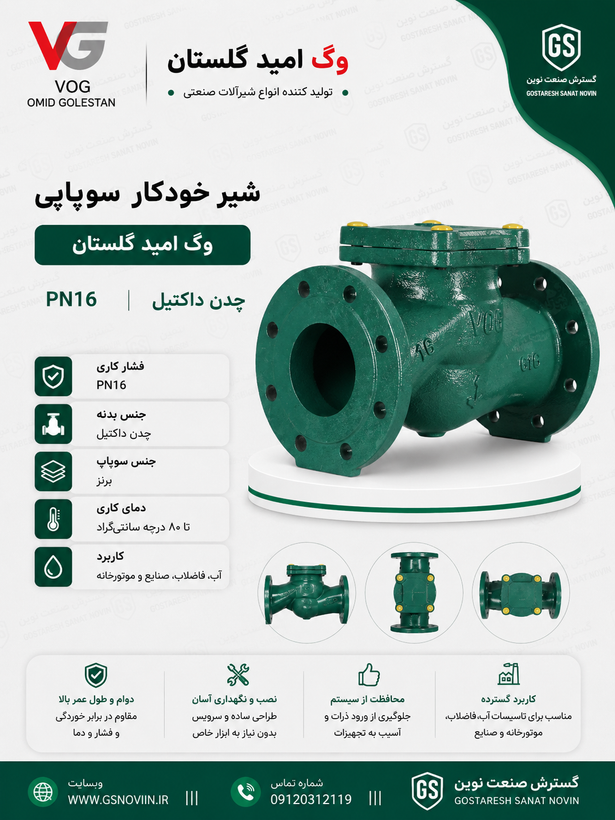

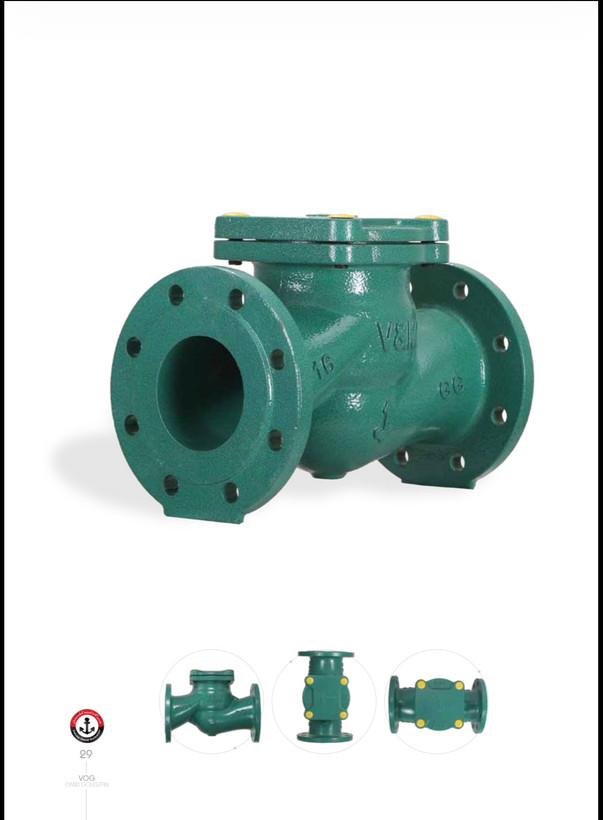

معرفی شیر خودکار سوپاپی

شیر خودکار سوپاپی وگ امید گلستان با عنوان Control Needle Valve در دیتاشیت ارائه‌شده، یک شیر فلنجی با ساختار سوپاپی است که برای کنترل جریان در خطوط مختلف مورد استفاده قرار می‌گیرد.

مطابق اطلاعات درج‌شده در دیتاشیت، این شیر با اتصال فلنج به فلنج و در رده‌های PN10 و PN16 ارائه شده و طول فلنج تا فلنج آن بر اساس DIN 3202-F1 اعلام شده است.

بررسی مشخصات فنی

نوع اتصال فلنج به فلنج

فشار اسمی PN10 / PN16

استاندارد طول DIN 3202-F1

بدنه و درپوش چدن داکتیل GGG40

جنس سیت و سوزن استنلس استیل 1.4021 / X20Cr13

جنس فنر استنلس استیل 1.4021 / X20Cr13

پیچ‌ها فولاد کلاس 8.8 مطابق DIN 931

واشر واشر نسوز سیلیکونی

استاندارد سوراخ‌کاری فلنج EN 1092 / DIN 2501-Part 1

پوشش پوشش پودری الکترواستاتیک مطابق DIN 30677

محدوده کاربرد و دمای کاری

طبق دیتاشیت، شیر خودکار سوپاپی برای مایعات و بخار تا دمای 150 درجه سانتی‌گراد مناسب اعلام شده است.

همچنین در دیتاشیت ذکر شده است که برای دماهای بالاتر، امکان تغییر یا اصلاح بر اساس سفارش وجود دارد و در زمان سفارش باید نوع سیال، کاربرد و دمای کاری مشخص شود.

نکته فنی: برای انتخاب نهایی شیر، صرفاً فشار اسمی کافی نیست و باید نوع سیال، دمای کاری و شرایط واقعی خط نیز در زمان سفارش مشخص شود.

بررسی متریال و ساختار شیر

یکی از نکات قابل توجه در دیتاشیت این مدل، استفاده از چدن داکتیل GGG40 برای بدنه و درپوش است. بخش‌های سیت و سوزن نیز از استنلس استیل 1.4021 / X20Cr13 معرفی شده‌اند.

استفاده از فولاد ضدزنگ برای سیت و سوزن، در کنار ساختار سوپاپی، بخش مهمی از طراحی این شیر را تشکیل می‌دهد. فنر نیز در دیتاشیت با متریال استنلس استیل 1.4021 معرفی شده است.

پیچ‌های مورد استفاده نیز فولاد کلاس 8.8 مطابق DIN 931 اعلام شده‌اند و برای آب‌بندی از واشر نسوز سیلیکونی استفاده شده است.

استانداردهای ذکرشده در دیتاشیت

DIN 3202-F1 برای طول فلنج به فلنج
EN 1092 / DIN 2501-Part 1 برای سوراخ‌کاری فلنج
DIN 931 برای پیچ‌ها
DIN 30677 برای پوشش پودری الکترواستاتیک
ISO 5208 برای تست هیدرواستاتیک اعلام‌شده در دیتاشیت

سایزهای درج‌شده در دیتاشیت

در جدول ابعادی دیتاشیت، سایزهای 1، 1¼، 1½، 2، 2½، 3، 4، 5، 6، 8، 10 و 12 اینچ درج شده‌اند.

مقادیر وزن، طول فلنج به فلنج و اطلاعات مربوط به سوراخ‌ها در جدول فنی دیتاشیت برای این سایزها ارائه شده است و هنگام انتخاب سایز باید همان جدول سازنده مبنای بررسی قرار گیرد.

نقاط قوت قابل بررسی بر اساس دیتاشیت

ارائه در رده‌های PN10 و PN16
بدنه و درپوش از چدن داکتیل GGG40
استفاده از استنلس استیل 1.4021 برای سیت، سوزن و فنر
فلنج‌کاری مطابق استانداردهای اعلام‌شده در دیتاشیت
پوشش پودری الکترواستاتیک مطابق DIN 30677
اعلام قابلیت استفاده برای مایعات و بخار تا 150°C
ارائه جدول ابعادی و وزنی برای سایزهای مختلف

نکات مهم قبل از سفارش

سایز اسمی خط باید هنگام سفارش مشخص شود.
نوع سیال مورد استفاده باید اعلام شود.
دمای کاری واقعی خط باید مشخص شود.
فشار کاری و رده PN مورد نیاز باید با شرایط خط تطبیق داده شود.
در صورت استفاده در دماهای بالاتر از 150°C، شرایط سفارش باید با سازنده بررسی شود.

مشخصات فنی این بررسی بر اساس اطلاعات قابل مشاهده در دیتاشیت ارائه‌شده برای محصول تنظیم شده است. برای اطلاعاتی که در دیتاشیت ارائه‌شده درج نشده‌اند، ادعای فنی اضافه‌ای مطرح نشده است.

جمع‌بندی نقد و بررسی

شیر خودکار سوپاپی وگ امید گلستان در دیتاشیت ارائه‌شده، به‌عنوان یک شیر فلنجی با رده‌های PN10 و PN16 معرفی شده است. ترکیب بدنه و درپوش از چدن داکتیل GGG40 با سیت، سوزن و فنر از استنلس استیل 1.4021، در کنار استانداردهای اعلام‌شده برای فلنج، پیچ‌ها و پوشش، مهم‌ترین مشخصات فنی قابل استناد این مدل هستند.

انتخاب این شیر باید بر اساس شرایط واقعی خط انجام شود؛ به‌خصوص نوع سیال، فشار و دمای کاری. دیتاشیت استفاده برای مایعات و بخار تا 150°C را اعلام کرده و برای دماهای بالاتر، تغییرات بر اساس سفارش را مطرح می‌کند.

بنابراین این محصول را نمی‌توان صرفاً بر اساس نام یا سایز انتخاب کرد و بررسی شرایط عملیاتی خط پیش از سفارش اهمیت دارد.

منبع مشخصات فنی: دیتاشیت محصول شیر خودکار سوپاپی وگ امید گلستان (Control Needle Valve).
