نام محصول:شیر فلکه سوپاپی (سوزنی) — Globe Valve
طول فلنج تا فلنج:DIN 3202 F1
فشار کار :۱۰ و ۱۶ اتمسفر
فشار تست:۱.۵ برابر فشار اسمی (استاندارد ISO 5208)
شیر فلکه سوزنی 180 درجه زبانه استیل وگ امید گلستان GGG40
برند: وگ امید گلستان
انواع سایز ها به اینچ
VOG · GLOBE VALVE · PN16
شیر فلکه سوزنی ۱۸۰ درجه زبانه استیل وگ امید گلستان GGG40
شیر فلکه سوپاپی (سوزنی) با بدنه چدن داکتیل GGG40، دسته آلومینیوم دایکاست و سیت، سوزن و ماردون استیل ضدزنگ 1.4021، مناسب تأسیسات آب و بخار تا دمای ۱۸۰ درجه سانتیگراد.
GGG40جنس بدنه و درپوش
10/16 atmفشار کاری
1.4021سیت، سوزن و ماردون استیل
DIN 3202F1استاندارد ابعادی
180°Cحداکثر دمای کارکرد
PN16

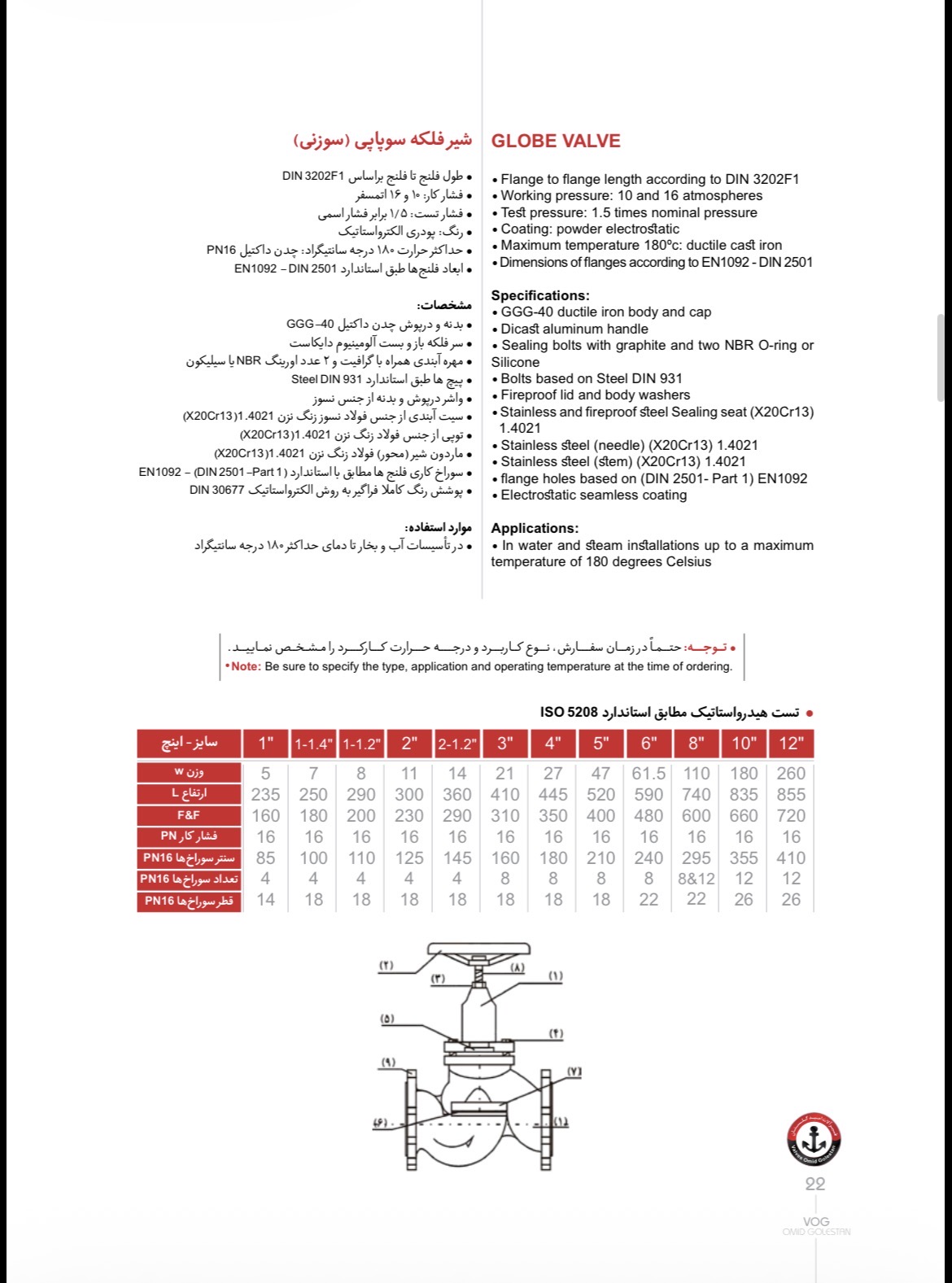

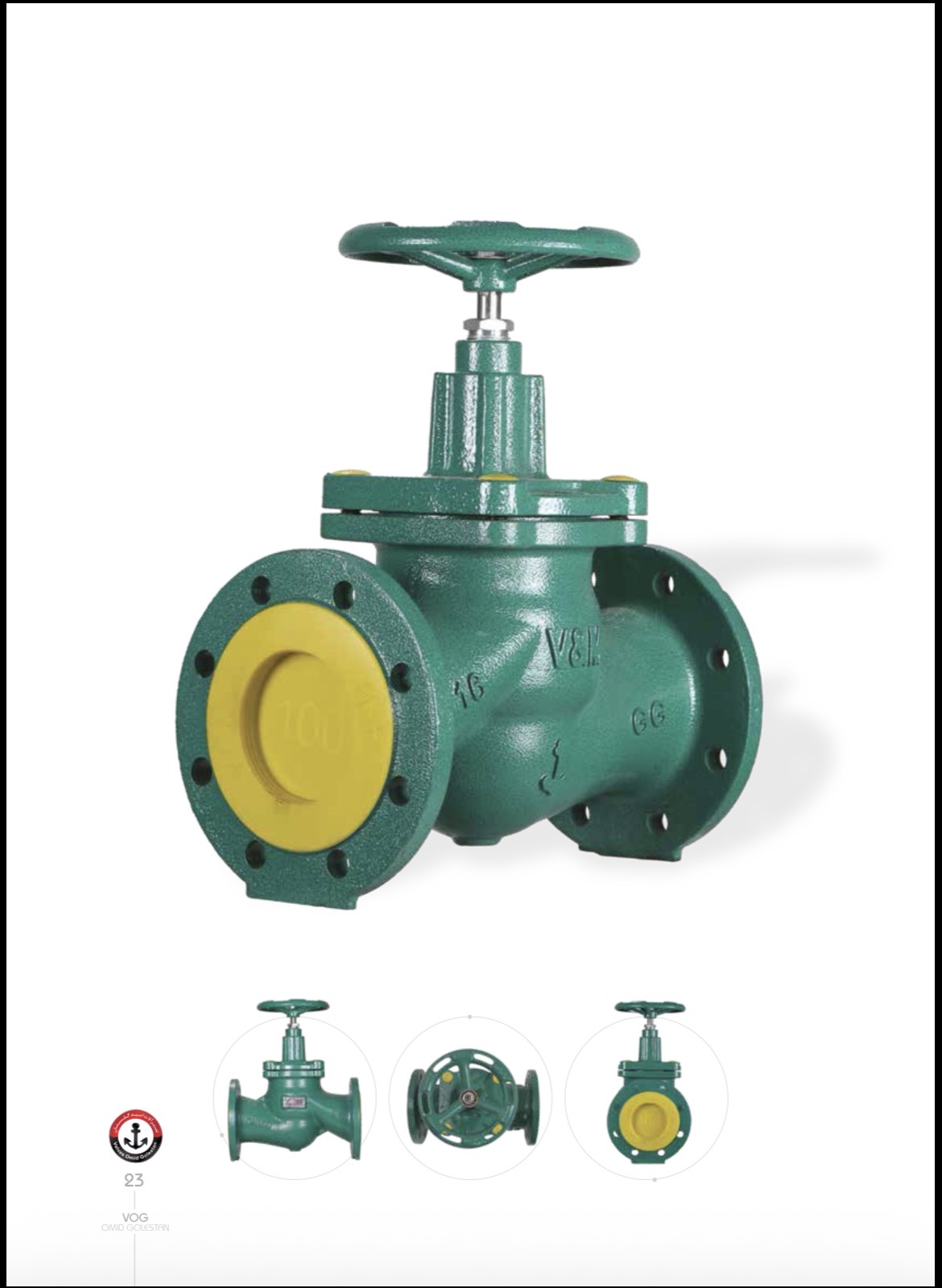

مشاهده سریع صفحه کاتالوگ رسمی
صفحه ۲۲ کاتالوگ · مشخصات و جدول ابعادP.22

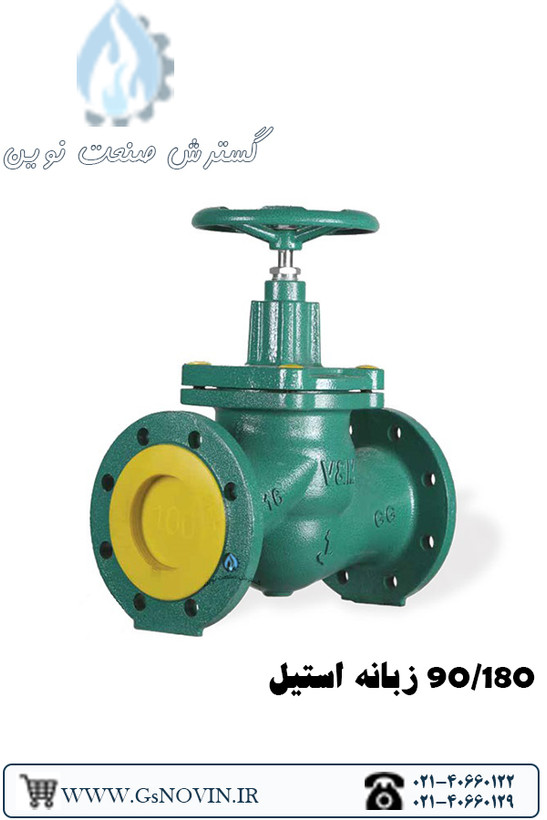

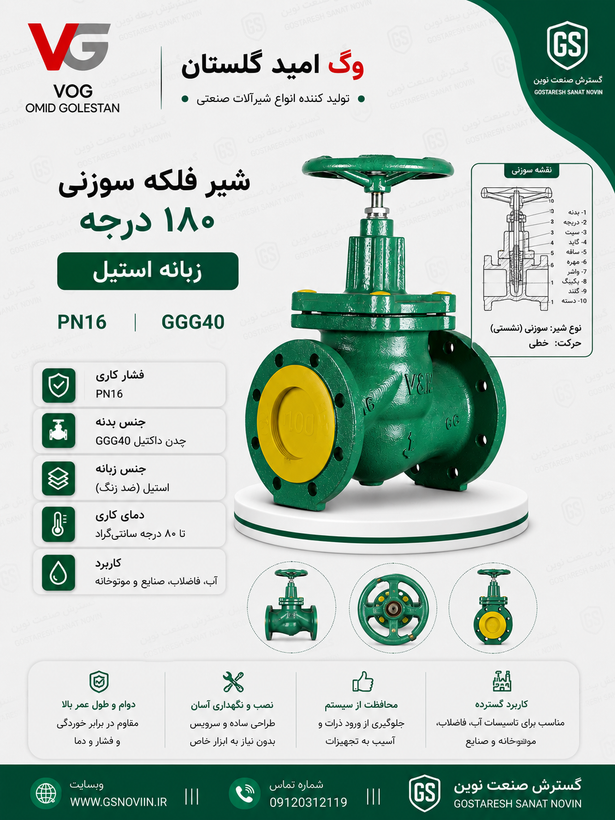

تصویر محصولIMG
۱
معرفی محصول
شیر فلکه سوپاپی (سوزنی) یکی از رایجترین شیرهای دستی قطع و وصل در تأسیسات آب و بخار است که با چرخش دسته و حرکت سوزن روی سیت آببندی، جریان سیال را کنترل میکند. مدل تولیدی وگ امید گلستان با بدنه و درپوش چدن داکتیل GGG40 و دسته آلومینیوم دایکاست ساخته شده و سیت آببندی، سوزن و ماردون (محور) آن از استیل ضدزنگ و نسوز استاندارد 1.4021 (معادل X20Cr13) است. طبق کاتالوگ رسمی، این محصول برای تأسیسات آب و بخار تا حداکثر دمای ۱۸۰ درجه سانتیگراد مناسب است و طول فلنج تا فلنج آن مطابق استاندارد DIN 3202F1 تولید میشود.
۲
جدول مشخصات فنی
| جنس بدنه و درپوش | GGG-40 ductile iron |
| دسته | آلومینیوم دایکاست |
| سیت آببندی | استیل ضدزنگ و نسوز 1.4021 (X20Cr13) |
| سوزن | Stainless steel 1.4021 (X20Cr13) |
| ماردون (محور) | Stainless steel 1.4021 (X20Cr13) |
| مهره آببندی | گرافیت بههمراه ۲ عدد اورینگ NBR یا سیلیکون |
| پیچها | Steel — DIN 931 |
| واشر درپوش و بدنه | نسوز (Fireproof) |
| سوراخکاری فلنج | EN1092 / DIN 2501-Part1 |
| طول فلنج تا فلنج | DIN 3202F1 |
| پوشش سطحی | رنگ پودری الکترواستاتیک تمامپوشش مطابق DIN 30677 |
| فشار کاری | 10 و 16 اتمسفر (PN16) |
| فشار تست | ۱.۵ برابر فشار اسمی |
| حداکثر دمای کارکرد | 180°C |
| استاندارد تست هیدرواستاتیک | ISO 5208 |
منبع: کاتالوگ رسمی وگ امید گلستان، صفحه ۲۲. طبق تأکید سازنده، نوع کاربرد، نوع سیال و درجه حرارت کارکرد باید حتماً هنگام ثبت سفارش مشخص شود.
۳
جدول ابعاد و سایزبندی
| سایز (اینچ) | 1" | 1-1.4" | 1-1.2" | 2" | 2-1.2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| وزن (kg) | 5 | 7 | 8 | 11 | 14 | 21 | 27 | 47 | 61.5 | 110 | 180 | 260 |
| ارتفاع L (mm) | 235 | 250 | 290 | 300 | 360 | 410 | 445 | 520 | 590 | 740 | 835 | 855 |
| F&F (mm) | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 660 | 720 |
| فشار کار PN | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| سنتر سوراخها PN16 (mm) | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| تعداد سوراخها PN16 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8&12 | 12 | 12 |
| قطر سوراخها PN16 (mm) | 14 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 22 | 22 | 26 | 26 |
منبع: کاتالوگ رسمی وگ امید گلستان، صفحه ۲۲ (جدول تست هیدرواستاتیک مطابق ISO 5208).
۴
ویژگیها و مزایا
GGG40
بدنه چدن داکتیل
مقاومت مکانیکی بالا در برابر فشار داخلی، مناسب کاربردهای صنعتی سنگین و تأسیساتی.
1.4021
سیت، سوزن و ماردون استیل ضدزنگ
اجزای آببندی و محور از استیل ضدزنگ و نسوز 1.4021 (X20Cr13) با مقاومت خوردگی و حرارتی مناسب.
180°C
مناسب آب و بخار
طراحیشده برای تأسیسات آب و بخار تا حداکثر دمای ۱۸۰ درجه سانتیگراد.
EN1092
تطابق با فلنجهای استاندارد
سوراخکاری فلنج مطابق EN1092 و DIN 2501-Part1، هماهنگ با اتصالات استاندارد خطوط لوله.
Al
دسته آلومینیوم دایکاست
دسته سبک و مقاوم از جنس آلومینیوم دایکاست برای سهولت بازکردن و بستن.
ISO5208
تست هیدرواستاتیک استاندارد
تست فشار هر واحد مطابق استاندارد بینالمللی ISO 5208 پیش از خروج از کارخانه.
۵
محدودیتهای کاربرد
دمای کارکرد
حداکثر دمای کارکرد مجاز طبق کاتالوگ ۱۸۰ درجه سانتیگراد است و برای این محدوده از بدنه چدن داکتیل استفاده میشود.
ضرورت اعلام کاربرد در سفارش
طبق تأکید سازنده، نوع کاربرد، نوع سیال و درجه حرارت کارکرد باید حتماً در زمان ثبت سفارش مشخص شود.
۶
کاربردها
- قطع و وصل دستی جریان در تأسیسات آب با فشار کاری تا ۱۶ اتمسفر.
- کاربرد در خطوط بخار و آب گرم با دمای کارکرد تا ۱۸۰ درجه سانتیگراد.
- استفاده در تأسیسات صنعتی و ساختمانی که نیاز به کنترل دقیق و تدریجی جریان دارند.
۷
بررسی متریال
بدنه و درپوش این شیر فلکه از چدن داکتیل (نشکن) گرید GGG40 ساخته شده که مقاومت مکانیکی مناسبی در برابر فشار داخلی سیال دارد. سیت آببندی، سوزن و ماردون (محور) از استیل ضدزنگ و نسوز استاندارد 1.4021 (معادل X20Cr13) هستند که در کنار مقاومت خوردگی، عملکرد پایدار در دماهای بالا تا ۱۸۰ درجه سانتیگراد را تضمین میکنند. آببندی مهره از گرافیت همراه با دو عدد اورینگ NBR یا سیلیکون و واشرهای درپوش و بدنه از جنس نسوز است. دسته شیر نیز از آلومینیوم دایکاست ساخته شده است.
۸
راهنمای نصب
بررسی جهت جریان
پیش از نصب، جهت جریان سیال روی بدنه شیر را با جهت خط لوله تطبیق دهید.
همترازی فلنجها
فلنجهای ورودی و خروجی خط لوله را با فلنجهای شیر مطابق استاندارد EN1092/DIN2501 همتراز کنید.
نصب پیچ و مهره
از پیچهای استاندارد Steel مطابق DIN 931 استفاده کرده و پیچها را بهصورت متقارن و با گشتاور یکنواخت سفت کنید.
بازبینی نهایی
پیش از راهاندازی خط، از آببندی کامل مهره و عملکرد روان دسته اطمینان حاصل کنید.
۹
نگهداری
تخلیه فشار و دمای خط
پیش از باز کردن مهره یا درپوش برای بازرسی، حتماً فشار و دمای خط لوله را کاملاً تخلیه کنید.
بازرسی دورهای سیت و سوزن
سطح آببندی سیت و سوزن را بهصورت دورهای از نظر سایش بازرسی کنید.
بررسی آببندی مهره
در صورت مشاهده نشتی از دور محور، گرافیت و اورینگهای مهره را بررسی و در صورت نیاز تعویض کنید.
۱۰
عیبیابی
نشتی از دور محور دسته
معمولاً ناشی از فرسودگی آببندی گرافیتی یا اورینگ مهره است؛ نیاز به بازرسی و در صورت لزوم تعویض دارد.
سفتی یا سختی چرخش دسته
میتواند ناشی از رسوب یا نیاز به روانکاری محور و ماردون باشد.
نکات ایمنی
- هرگز مهره یا درپوش را زمانی که خط تحت فشار یا دما است باز نکنید.
- پیش از هرگونه تعمیر، جریان سیال را قطع و فشار/دما را کاملاً تخلیه کنید.
- از این محصول تنها در محدوده دمایی اعلامشده (حداکثر ۱۸۰ درجه سانتیگراد) استفاده کنید.
- استفاده از سیال یا کاربرد خارج از مشخصات اعلامشده کاتالوگ، بدون مشاوره فنی توصیه نمیشود.
۱۱
سوالات متداول
شیر فلکه سوزنی وگ امید گلستان تا چه دمایی قابل استفاده است؟
طبق کاتالوگ رسمی، این شیر با بدنه چدن داکتیل GGG40 برای تأسیسات آب و بخار تا حداکثر دمای ۱۸۰ درجه سانتیگراد مناسب است.
فشار کاری و فشار تست این شیر فلکه چقدر است؟
فشار کاری ۱۰ و ۱۶ اتمسفر (معادل PN16) است و فشار تست برابر ۱.۵ برابر فشار اسمی اعمال میشود.
جنس سیت، سوزن و ماردون (محور) این شیر چیست؟
سیت آببندی از استیل ضدزنگ و نسوز 1.4021 (X20Cr13) و سوزن و ماردون (محور) نیز از همین جنس استیل ضدزنگ 1.4021 ساخته شدهاند.
دسته شیر فلکه از چه جنسی ساخته شده است؟
دسته این شیر از جنس آلومینیوم دایکاست است.
چطور میتوانم کاتالوگ رسمی وگ امید گلستان را دانلود کنم؟
از دکمه «دانلود کاتالوگ» در همین صفحه استفاده کنید؛ این دکمه شما را به صفحه راهنمای کامل شیرآلات صنعتی وگ امید گلستان در وبلاگ گسترش صنعت نوین هدایت میکند.
