نوع محصول:شیر ته خط (End-of-Line Valve)
برند:وگ بی همتا
نوع شیر:شیر ته خط فلنجدار (Flanged End-of-Line Valve)
نوع اتصال :فلنجی (Flanged)

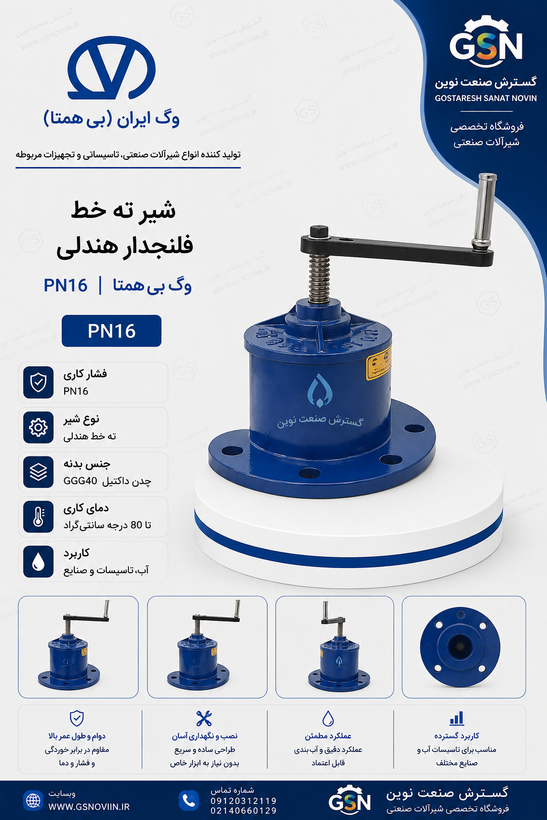

شیر ته خط فلنجدار هندلی وگ بی همتا
VOG Bihemta Flanged Handwheel End-of-Line Valve
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر ته خط (End-of-Line Valve)
برند
وگ بی همتا
نوع شیر
شیر ته خط فلنجدار (Flanged End-of-Line Valve)
نوع اتصال
فلنجی (Flanged)
نوع عملکرد
دستی با هندل (Hand Operated)
مکانیزم عملکرد
چرخش دستی برای باز و بسته کردن مسیر جریان
کاربرد اصلی
قطع و وصل جریان در انتهای خطوط لوله و کنترل دسترسی به سیال در خطوط انتقال و تأسیسات
سیالات قابل استفاده
آب، آب صنعتی و سایر سیالات سازگار با متریال شیر
جنس بدنه
مطابق مشخصات فنی مدل
جنس قطعات داخلی
مطابق مشخصات فنی مدل
کلاس فشار
مطابق سایز و مدل شیر
ویژگی خاص
فلنجدار، عملکرد دستی و مناسب نصب در انتهای خطوط لوله.
شیر ته خط چه کاربردی دارد؟
برای قطع و وصل جریان و کنترل سیال در انتهای خطوط لوله استفاده میشود.
چرا این شیر بهعنوان شیر ته خط شناخته میشود؟
این شیر برای نصب در انتهای مسیر لولهکشی طراحی شده و امکان کنترل جریان در نقطه پایانی خط را فراهم میکند.
عملکرد هندلی چه مزیتی دارد؟
باز و بسته کردن شیر با هندل بهصورت دستی انجام میشود و کنترل ساده و سریع جریان را فراهم میکند
اتصال فلنجی چه مزیتی دارد؟
اتصال فلنجی امکان نصب، جداسازی و سرویس آسانتر شیر را در خطوط لوله فراهم میکند.
این شیر برای چه سیالاتی مناسب است؟
برای آب، آب صنعتی و سایر سیالاتی که با متریال بدنه و قطعات داخلی شیر سازگار باشند.
آیا این شیر برای خطوط تحت فشار مناسب است؟
بله، میزان فشار مجاز باید بر اساس سایز، کلاس فشاری و مشخصات فنی مدل انتخابی بررسی شود.
توضیحات
اگر انتهای خط لوله یا نقطه برداشت جانبی آب/فاضلاب شما نیاز به یک شیر با آبدهی بالا و نصب/تعویض آسان دارد — نه یک شیر قطعوصل میانخطی — این محصول دقیقاً برای همین کاربرد ساخته شده؛ گسترش صنعت نوین آن را در سایز DN80 تا DN200 با مشاوره فنی رایگان عرضه میکند.
شیر تهخط فلنجدار هندلی (شیر برداشت آب تکفلنج) وگ بیهمتا
PN10/16DN80-200GGG40آچار هندلیحداکثر 70°C
این محصول برای چه کسی و کجا کاربرد دارد
پیمانکار تأسیساتی
برای انتهای خط شبکه آب یا فاضلاب، نقطه تخلیه، برداشت نمونه یا اتصال موقت که نیاز به یک شیر تکفلنج با آبدهی بالا دارید.
ایستگاه پمپاژ
برای نقاط برداشت جانبی که باز و بسته شدن سریع با آچار هندلی، بدون نیاز به فلکه ثابت روی هر شیر، در تعمیر و نگهداری صرفهجویی میکند.
مشاور و طراح
برای درج در اسپک پروژههایی که نقطه انتهایی خط، نه میانخط، نیاز به کنترل جریان دارد؛ حداکثر دما و فشار کاری را در بخش مشخصات فنی بررسی کنید.
چرا این نسخه (تکفلنج، هندلی) را انتخاب کنیم
- 1
یک آچار برای چند شیر: چون شیر با آچار هندلی جداگانه کار میکند (نه فلکه ثابت روی هر شیر)، در پروژههایی با چند نقطه برداشت مشابه، هزینه و وزن اضافی فلکههای ثابت حذف میشود.
- 2
نمایش وضعیت باز/بسته بدون باز کردن شیر: مکانیزم محور صعودی-نزولی یعنی از موقعیت میله بالای شیر میتوان دید که باز است یا بسته، بدون نیاز به بازرسی داخلی.
- 3
مناسب دبی بالا: طراحی این مدل برای حداکثر آبدهی نسبت به سایز، آن را برای نقاط برداشت پرمصرف مناسب میکند.
- 4
بدنه مقاوم در برابر خوردگی: چدن داکتیل GGG40 با پوشش اپوکسی پودری الکترواستاتیک، برای محیطهای مرطوب یا مدفون مناسب است.
اگر نیاز شما قطع/وصل میانخطی است (نه انتهای خط): این محصول تکفلنج است و برای میانخط طراحی نشده؛ برای آن حالت از شیرفلکه کشویی یا شیر پروانهای استفاده کنید: شیرفلکه کشویی PN16 زبانه لاستیکی.
روند سفارش
- تماس یا ارسال پیامسایز (DN) و کاربرد دقیق (انتهای خط یا برداشت جانبی) را اعلام کنید.
- بررسی و پیشنهاد فنیکارشناس ما تناسب فشار PN10/16 و دمای کاری با پروژه شما را تأیید میکند.
- استعلام قیمت و صدور پیشفاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام و پیشفاکتور صادر میشود.
- تحویل و مدارکمحصول همراه با آچار هندلی و مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده میشود.
سؤالات پرتکرار خریداران
آیا آچار هندلی همراه محصول است یا جدا خریداری میشود؟
آچار هندلی بهصورت استاندارد همراه محصول عرضه میشود؛ در صورت نیاز به آچار اضافی برای چند نقطه برداشت، آن را جداگانه هم میتوان تهیه کرد.
این شیر برای فاضلاب هم مناسب است یا فقط آب؟
مطابق کاتالوگ، این محصول برای آب و فاضلاب طراحی شده؛ نوع آببندی استاندارد EPDM تا دمای ۷۰ درجه مناسب هر دو کاربرد است.
آیا امکان خرید تکعددی وجود دارد؟
هم خرید تکعددی و هم خرید عمده برای پروژهها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام میکنیم.
استعلام قیمت و مشاوره خرید
برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان درباره تناسب این محصول با پروژه شما، با گسترش صنعت نوین در ارتباط باشید.
نقد و بررسی
نقد و بررسی تخصصی
شیر تهخط فلنجدار هندلی (شیر برداشت آب تکفلنج) وگ بیهمتا — بررسی فنی PN10/16
مدل SV — Single Flange Fluid Extraction Valve — چدن داکتیل EN-GJS-400 (GGG40)، همراه با آچار هندلی
خلاصه: شیر تهخط فلنجدار، برای نصب در انتهای خط لوله یا نقطه برداشت جانبی آب/فاضلاب طراحی شده (نه شیر میانخطی)، سایز DN80 تا DN200 و فشار تا ۱۶ بار. با چرخاندن آچار هندلی مخصوص، دیسک داخل شیر بالا (باز) یا پایین (بسته) میرود؛ محور صعودی-نزولی یعنی از بیرون هم میشود دید که شیر باز است یا بسته. برای مهندس طراح: این شیر جایگزین شیر کشویی میانخطی نیست؛ فقط برای نقطه انتهایی یا برداشت جانبی کاربرد دارد. برای نصاب: آچار هندلی جداگانه همراه محصول است و باید در محل نگهداری شود، چون شیر فلکه ثابت ندارد.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران
تصویر محصول و دیتاشیت فنی کامل — استاندارد EN 12266 / EN 1092-2
فشار کاری PN10/16
دمای کاری 70°C
جنس بدنه GGG40
رنج سایز DN80–200
✓ نقاط قوت
- حداکثر میزان آبدهی نسبت به سایز، مناسب نقاط برداشت با دبی بالا
- مکانیزم محور صعودی و نزولی، امکان مشاهده وضعیت باز/بسته از بیرون بدون نیاز به بازرسی داخلی
- عرضه به همراه آچار هندلی اختصاصی، بدون نیاز به فلکه ثابت دائمی روی هر شیر
- سهولت نصب و تعویض اجزا، کاهش زمان تعمیر و نگهداری در ایستگاههای پمپاژ
- بدنه چدن داکتیل با پوشش اپوکسی الکترواستاتیک، مقاوم در برابر خوردگی محیطهای مرطوب
! نکات قابل توجه
- حداکثر دمای کاری با آببند EPDM، ۷۰ درجه سانتیگراد؛ برای سیالات داغتر مناسب نیست
- این شیر تکفلنج (تهخط) است، نه شیر میانخطی؛ کاربرد آن مخصوص نقطه پایانی یا برداشت جانبی خط است
- عملکرد باز و بستن با آچار هندلی انجام میشود، نه چرخش دستی مداوم؛ نگهداری آچار مخصوص در محل ضروری است
چه زمانی این شیر را انتخاب کنیم؟ برخلاف شیر کشویی دو-فلنجه که در میانه خط لوله برای قطع و وصل جریان نصب میشود، شیر تهخط فلنجدار هندلی برای نصب در انتهای خط یا نقطه برداشت جانبی (مثل تخلیه، آزمایش نمونه یا اتصال موقت) طراحی شده و با یک اتصال فلنج تکطرفه به سازه یا لوله اصلی متصل میشود. برای قطع/وصل میانخطی: شیرفلکه کشویی PN16 زبانه لاستیکی.
جدول ابعاد کامل (DN80 تا DN200)
| DN | D (mm) | b (mm) | K (mm) | d (mm) | N (تعداد سوراخ) | h باز (mm) | h بسته (mm) |
|---|---|---|---|---|---|---|---|
| 80 | 200 | 10 | 160 | 19 | 8 | 200 | 140 |
| 100 | 220 | 10 | 180 | 19 | 8 | 235 | 155 |
| 125 | 250 | 11 | 210 | 19 | 8 | 270 | 170 |
| 150 | 285 | 14 | 240 | 23 | 8 | 310 | 190 |
| 200 | 340 | 16 | 295 | 23 | 8 | 410 | 250 |
ابعاد بر حسب میلیمتر است. ستونهای h باز/بسته ارتفاع کل شیر در وضعیت کاملاً باز و کاملاً بسته را نشان میدهند — برای بررسی فضای موردنیاز بالای محل نصب استفاده کنید. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل EN-GJS-400 (GGG40) مطابق EN 1563/DIN 1693 |
| محور | فولاد زنگنزن با ۱۳٪ کروم (AISI 420) |
| دیسک | چدن داکتیل با روکش لاستیکی EPDM |
| آچار هندلی | چدن داکتیل EN-GJS-400 (GGG40) |
| پوشش ضدخوردگی | پودری اپوکسی الکترواستاتیک (داخلی و بیرونی) |
فشار و دمای تست (مطابق EN 12266)
| رنج DN | PN (bar) | حداکثر فشار کاری (bar) | حداکثر دما (°C) | فشار تست بدنه (bar) | فشار تست سیت (bar) |
|---|---|---|---|---|---|
| 80~200 | 16 | 16 | 70 | — | 17.6 |
فشار تست بدنه در جدول رسمی کارخانه برای این محصول بهطور صریح درج نشده («NON» در دیتاشیت)؛ برای این مقدار پیش از سفارش با کارخانه یا کارشناسان فروش هماهنگ کنید.
استانداردهای مرجع طراحی
بدنه و آچار هندلی مطابق EN-GJS-400 (GGG40) بر اساس EN 1563/DIN 1693؛ ابعاد فلنج مطابق EN 1092-2؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3).
سؤالات متداول
آیا این شیر برای میانخط هم قابل نصب است؟
خیر. طراحی تکفلنج (تهخط) فقط برای انتهای خط لوله یا نقطه برداشت جانبی است؛ برای قطع/وصل میانخطی باید از شیر کشویی یا شیر پروانهای استفاده شود.
خیر. طراحی تکفلنج (تهخط) فقط برای انتهای خط لوله یا نقطه برداشت جانبی است؛ برای قطع/وصل میانخطی باید از شیر کشویی یا شیر پروانهای استفاده شود.
اگر آچار هندلی گم شود چه باید کرد؟
چون شیر فلکه ثابت ندارد و با آچار هندلی جداگانه کار میکند، باید آچار در محل نگهداری و در دسترس اپراتور باشد؛ در صورت نیاز آچار بهصورت جداگانه هم قابل تهیه است.
چون شیر فلکه ثابت ندارد و با آچار هندلی جداگانه کار میکند، باید آچار در محل نگهداری و در دسترس اپراتور باشد؛ در صورت نیاز آچار بهصورت جداگانه هم قابل تهیه است.
حداکثر دمای کاری این شیر چقدر است؟
با آببند استاندارد EPDM، حداکثر ۷۰ درجه سانتیگراد؛ برای دمای بالاتر باید نوع آببندی هنگام سفارش بررسی شود.
با آببند استاندارد EPDM، حداکثر ۷۰ درجه سانتیگراد؛ برای دمای بالاتر باید نوع آببندی هنگام سفارش بررسی شود.
جمعبندی
برای نقاط برداشت جانبی یا انتهایی خطوط آب و فاضلاب که نیاز به آبدهی بالا و نصب/تعویض آسان دارند، شیر ته خط فلنجدار هندلی وگ بیهمتا با بدنه چدن داکتیل مقاوم و مکانیزم محور صعودی/نزولی، گزینهای عملی و قابلاعتماد است.
SINGLE FLANGE HANDLE WRENCH INCLUDED DUCTILE IRON GGG40 MAX 70°C
