نوع محصول:شیرفلکه کشویی زبانه لاستیکی (Resilient Seated Gate Valve)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:فلنجی (Flanged)
شیرفلکه کشویی چدنی PN16 زبانه لاستیکی وگ بیهمتا
VOG Iran (Bihamta) Resilient Seated Gate Valve, PN16, DN40-300
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیرفلکه کشویی زبانه لاستیکی (Resilient Seated Gate Valve)
برند
وگ بی همتا
کلاس فشار
PN16
نوع اتصال
فلنجی (Flanged)
نوع‌عملکرد
دستی با فلکه (Handwheel Operated)
نوع مکانیزم
کشویی با زبانه گوه‌ای (Wedge Gate)
جنس بدنه و کلاهک
چدن داکتیل EN-GJS-400 / GGG40
جنس زبانه
چدن داکتیل با روکش لاستیکی EPDM
جنس محور
استنلس‌استیل AISI 420
جنس آب بندی
EPDM
نوع‌آب بندی
لاستیکی (Resilient Seated)
جهت جریان
دوطرفه (Bi-directional)
پوشش سطحی
پوشش اپوکسی پودری الکترواستاتیک در داخل و خارج بدنه
دمای کاری
حداکثر حدود 70 درجه سانتی‌گراد برای آب‌بندی EPDM
سیالات قابل استفاده
آب، آب خام، آب صنعتی و سایر سیالات سازگار با EPDM و متریال شیر
کاربرد اصلی
قطع و وصل کامل جریان در خطوط انتقال و توزیع آب، شبکه‌های آبرسانی، تأسیسات و کاربردهای صنعتی
ویژگی خاص
آب‌بندی لاستیکی، آب‌بندی مطمئن در حالت بسته و مناسب برای شبکه‌های آب و آبرسانی.
شیرفلکه کشویی زبانه لاستیکی چه کاربردی دارد؟
برای قطع و وصل کامل جریان در خطوط لوله استفاده می‌شود و برای تنظیم مداوم دبی مناسب نیست.
جنس زبانه این شیر چیست؟
زبانه از چدن داکتیل ساخته شده و با روکش لاستیکی EPDM پوشش داده می‌شود.
تفاوت زبانه لاستیکی با زبانه فلزی چیست؟
زبانه لاستیکی معمولاً آب‌بندی بهتری برای کاربردهای آبرسانی ایجاد می‌کند، در حالی که زبانه فلزی برای شرایطی که مقاومت مکانیکی و حرارتی بالاتر مورد نیاز است، مناسب‌تر است.
PN16 یعنی چه؟
PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.
آیا این شیر برای تنظیم جریان مناسب است؟
خیر. شیر کشویی باید عمدتاً کاملاً باز یا کاملاً بسته باشد. استفاده از آن برای تنظیم مداوم دبی می‌تواند باعث آسیب به زبانه و سطوح آب‌بندی شود.
آیا شیر کشویی زبانه لاستیکی دوطرفه است؟
بله، این شیر امکان قطع جریان در هر دو جهت را دارد.
دمای کاری شیر چقدر است؟
برای آب‌بندی EPDM، دمای کاری معمولاً تا حدود 70 درجه سانتی‌گراد است؛ محدوده دقیق باید بر اساس مشخصات فنی مدل و شرایط واقعی کار بررسی شود
این شیر برای چه سیالاتی مناسب است؟
کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با EPDM است.
آیا این شیر برای شبکه‌های آبرسانی مناسب است؟
بله، زبانه لاستیکی EPDM و طراحی PN16 آن برای بسیاری از خطوط انتقال و توزیع آب و کاربردهای آبرسانی مناسب است.
توضیحات
اگر برای خط انتقال آب، فاضلاب یا آبیاری به شیری برای قطع کامل جریان (نه تنظیم دبی) نیاز دارید که با اطمینان بدون نشتی بسته شود، شیر کشویی زبانه لاستیکی PN16 وگ بیهمتا با بدنه چدن داکتیل، از گسترش صنعت نوین قابل تهیه است.
شیر کشویی PN16 زبانه لاستیکی وگ بیهمتا
PN16DN40-300GGG40 BodyEPDM/NBRResilient Seated
این محصول برای چه کسی و کجا کاربرد دارد
اداره آب و فاضلاب / شهرداری
برای شیرهای قطع خط در شبکه توزیع و انتقال آب شهری و فاضلاب، جایی که آب‌بندی صددرصد در بستن کامل اهمیت دارد.
پیمانکار آبیاری و کشاورزی
برای ایستگاه‌های پمپاژ و خطوط توزیع آب مزارع؛ بدنه چدن داکتیل و پوشش اپوکسی برای نصب مدفون یا در معرض رطوبت خاک مناسب است.
پیمانکار تأسیساتی
برای خطوط آب ساختمانی و آتش‌نشانی مشترک با شبکه آبرسانی، در نقاط قطع اصلی خط.
واحد خرید صنعتی
برای تأمین یکجا در کنار سایر شیرآلات پروژه (پروانه‌ای، صافی، اتصال قابل پیاده)، با پیش‌فاکتور سریع.
نکات نصب و نگهداری
هنگام نصب
- پیش از نصب، داخل خط لوله را از براده، شن و ذرات اضافی تمیز کنید؛ ورود این ذرات به محل نشیمنگاه لاستیکی عمر آب‌بندی را کاهش می‌دهد.
- لوله‌ها باید هم‌راستا نصب شوند تا تنش اضافی به بدنه شیر وارد نشود.
- فضای کافی اطراف شیر برای بازوبسته‌شدن کامل فلکه یا محور OS&Y و برای سرویس آینده در نظر بگیرید.
- برای نصب زیرخاکی، از نسخه دفنی دسته‌بلند استفاده کنید، نه نسخه روکار.
در نگهداری دوره‌ای
- در بازدید دوره‌ای، نشتی در حالت کاملاً بسته را بررسی کنید.
- عملکرد روان چرخش فلکه/محور را چک کنید؛ گیر کردن معمولاً نشانه ورود رسوب یا نیاز به روان‌کاری است.
- به مکانیزم عملگر نیروی بیش از حد وارد نکنید؛ برای سایزهای بزرگ (DN250 به بالا) از گیربکس گشتاوری استفاده کنید، نه فشار دستی زیاد.
- در صورت نشتی مداوم، معمولاً فقط تعویض زبانه (Wedge) لازم است، نه تعویض کل شیر.
چرا خرید از گسترش صنعت نوین
- 1
مشاوره فنی رایگان پیش از خرید: راهنمایی در انتخاب سایز، نوع محور (OS&Y یا ثابت) و نوع لاستیک متناسب با سیال و کاربرد شما.
- 2
تنوع کامل خانواده محصول: نسخه روکار، دفنی دسته‌بلند، زبانه فلزی، و سایر شیرآلات مکمل (صافی، اتصال قابل پیاده) در یک مجموعه.
- 3
مدارک فنی رسمی: دیتاشیت و مشخصات فنی کارخانه برای ضمیمه به مستندات پروژه یا تأییدیه مشاور در اختیار شما قرار می‌گیرد.
- 4
ارتباط مستقیم و سریع: پاسخ‌گویی به استعلام قیمت و موجودی از طریق تماس، واتس‌اپ یا تلفن ثابت، بدون واسطه.
روند سفارش
- تماس یا ارسال پیامسایز (DN) خط، نوع سیال و محل نصب (روکار یا مدفون) را اعلام کنید.
- بررسی و پیشنهاد فنیکارشناس ما نوع محور و جنس لاستیک آب‌بندی مناسب را مشخص می‌کند.
- استعلام قیمت و صدور پیش‌فاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام می‌شود.
- تحویل و مدارکمحصول همراه با مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده می‌شود.
سؤالات پرتکرار خریداران
آیا این شیر برای تنظیم دبی (نیمه‌باز) هم مناسب است؟
خیر. شیر کشویی برای قطع کامل یا باز کامل طراحی شده؛ استفاده طولانی در حالت نیمه‌باز به زبانه و سطح آب‌بندی آسیب می‌زند. برای تنظیم دبی، شیر پروانه‌ای گزینه مناسب‌تری است.
آیا امکان خرید تک‌عددی وجود دارد یا فقط بسته‌ای؟
هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.
برای نصب زیر خاک (خط آبیاری) چه تفاوتی دارد؟
باید نسخه دفنی با دسته بلند سفارش داده شود تا از سطح زمین قابل عملیات باشد؛ نسخه روکار معمولی برای نصب زیرخاکی مناسب نیست.
آیا مدارک فنی برای تأیید مشاور پروژه ارائه می‌شود؟
بله، دیتاشیت رسمی کارخانه و مشخصات فنی برای ضمیمه به مستندات پروژه در اختیار خریدار قرار می‌گیرد.
استعلام قیمت و مشاوره خرید
برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان انتخاب نوع محور و آب‌بندی، با گسترش صنعت نوین در ارتباط باشید.
نقد و بررسی
نقد و بررسی تخصصی
شیر فلکه کشویی PN16 زبانه لاستیکی وگ بیهمتا — بررسی فنی
مدل Gate Valve – Resilient Seated — چدن داکتیل EN-GJS-400 (GGG40)
خلاصه: شیر کشویی با آب‌بندی کامل به‌وسیله روکش لاستیکی روی زبانه فلزی (بدون نشتی حتی با ذرات ریز رسوب)، فشار کاری تا ۱۶ بار، سایز ۴۰ تا ۳۰۰ میلی‌متر. کاربرد آن قطع کامل جریان آب یا فاضلاب داخل خط لوله است (نه تنظیم دبی مثل شیر پروانه‌ای). مناسب برای ادارات آب و فاضلاب (خطوط انتقال و توزیع شهری)، پیمانکاران آبیاری و کشاورزی (ایستگاه‌های پمپاژ و شبکه توزیع آب مزارع)، و صنایع با خطوط آب و سیالات عمومی. با چرخاندن فلکه، زبانه داخل بدنه بالا و پایین می‌رود و مسیر را کاملاً باز یا بسته می‌کند.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران

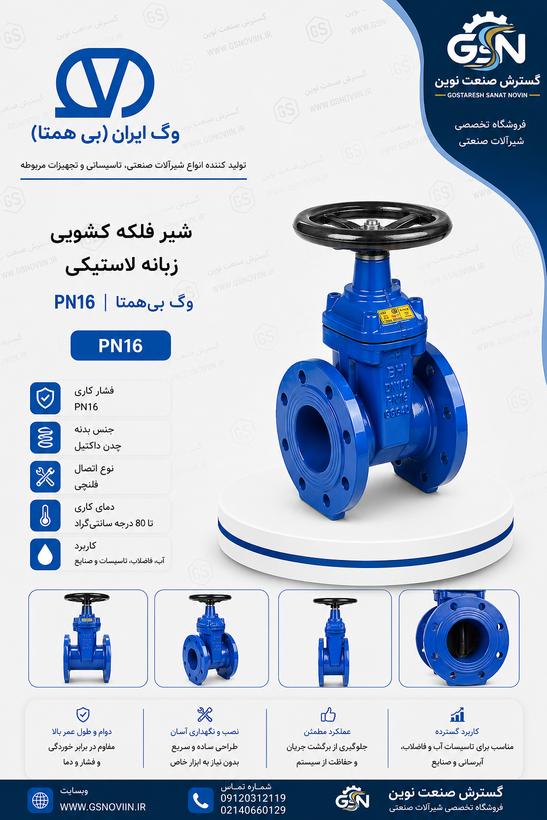

تصویر محصول و دیتاشیت فنی کامل — استاندارد EN 1171 / DIN 3352
فشار کاری PN16
دمای کاری 70°C
جنس بدنه GGG40
رنج سایز DN40–300
✓ نقاط قوت
- آب‌بندی صددرصد با زبانهٔ لاستیکی EPDM/NBR، بدون نشتی حتی در ذرات ریز رسوب خط لوله
- بدنه چدن داکتیل GGG40 با مقاومت بالا در برابر ضربه و فشار نسبت به چدن خاکستری معمولی
- پوشش اپوکسی الکترواستاتیک داخل و خارج بدنه (RAL 5005) با ضخامت ۱۰۰ تا ۲۰۰ میکرون، مقاوم در برابر خوردگی بلندمدت
- قابل تولید در دو نوع محور — صعودی/نزولی (OS&Y) یا محور ثابت — متناسب با فضای نصب
- گواهی‌نامه‌های ISO 9001، ISO 14001، ISO 45001 و TUV، پشتوانهٔ کیفیت تولید در مقیاس صنعتی
! نکات قابل توجه
- حداکثر دمای کاری استاندارد 70 درجه سانتی‌گراد؛ برای دمای بالاتر (تا 120°C) باید حین سفارش اعلام شود
- جنس زبانه (EPDM یا NBR) باید متناسب با نوع سیال انتخاب شود — انتخاب اشتباه عمر آب‌بندی را کاهش می‌دهد
- برای سایزهای بزرگ‌تر (DN250 به بالا)، مکانیزم محور صعودی/نزولی نیازمند گیربکس گشتاوری است، نه چرخش مستقیم فلکه
تفاوت با شیر کشویی زبانه فلزی در زبانهٔ فلزی، آب‌بندی توسط تماس فلز با فلز (معمولاً با رینگ برنزی یا استیل) انجام می‌شود که مقاومت بالاتری در فشار و دمای بالا دارد؛ در زبانهٔ لاستیکی، پوشش کامل لاستیک روی زبانهٔ چدنی، آب‌بندی صددرصد و بدون نشتی حتی در حضور ذرات ریز رسوب ایجاد می‌کند — به همین دلیل در شبکه‌های آب و فاضلاب شهری، نوع لاستیکی ترجیح داده می‌شود. مشخصات نسخه زبانه فلزی: شیر فلکه کشویی زبانه فلزی PN16.
کاربرد در بخش‌های مختلف
اداره آب و فاضلاب / شهرداری
قطع و وصل کامل جریان در خطوط انتقال و توزیع آب شهری و شبکه فاضلاب، در نقاط ایست‌گاه یا تقاطع خط لوله.
پیمانکار آبیاری و کشاورزی
کنترل جریان در ایستگاه‌های پمپاژ و خطوط توزیع آب مزارع و باغات؛ جنس چدن داکتیل و آب‌بندی لاستیکی برای سرویس طولانی‌مدت در محیط خاک و رطوبت مناسب است.
پیمانکار تأسیساتی و صنعتی
برای خطوط آب صنعتی، آتش‌نشانی و تأسیسات ساختمانی که نیاز به قطع کامل (نه تنظیم دبی) دارند.
مشاور و طراح پروژه
برای درج در اسپک با استاندارد مشخص (EN 1171 / DIN 3352)، با امکان انتخاب محور OS&Y یا ثابت بر اساس نقشه اجرایی.
راهنمای انتخاب
- نوع محور: اگر فضای بالای شیر محدود است یا نیاز به مشاهده وضعیت باز/بسته از بیرون دارید، محور ثابت (Fixed Stem/Non-Rising) مناسب‌تر است؛ اگر باید از بیرون بدون باز کردن پوشش مطمئن شوید شیر کاملاً باز یا بسته است، محور صعودی/نزولی (OS&Y) گزینه بهتری است چون خود ساقه شیر بالا/پایین می‌رود.
- نصب مدفون (زیرخاکی): برای نصب زیر سطح زمین (خطوط آبیاری یا شبکه شهری)، باید از نسخه دفنی با دسته بلند استفاده شود، نه نوع روکار معمولی. نمونه: شیر کشویی دفنی دسته بلند PN16.
- نوع سیال: برای آب و فاضلاب معمولی EPDM کافی است؛ برای سیالات نفتی یا روغنی باید هنگام سفارش NBR درخواست شود.
- قطع کامل در برابر تنظیم دبی: اگر نیاز به تنظیم درصدی جریان (نه فقط باز/بسته کامل) دارید، شیر پروانه‌ای گزینه مناسب‌تری است، نه کشویی.
جمع‌بندی
برای خطوط آب، فاضلاب و تأسیسات با دمای کاری متعارف، شیر فلکه کشویی PN16 زبانه لاستیکی وگ بیهمتا با آب‌بندی صددرصد، بدنهٔ چدن داکتیل مقاوم و پشتوانهٔ چند گواهی‌نامهٔ بین‌المللی، انتخابی استاندارد و قابل‌اعتماد برای پروژه‌های آبرسانی شهری، صنعتی و کشاورزی است.
RESILIENT SEATED DUCTILE IRON GGG40 PN16 / DN40–300 EN 1171 / DIN 3352
سؤالات متداول
این شیر برای شبکه آبیاری کشاورزی هم مناسب است؟
بله، برای کنترل قطع/وصل کامل آب در خطوط انتقال و ایستگاه‌های پمپاژ آبیاری کاربرد دارد؛ برای نصب زیرخاکی حتماً نسخه دفنی با دسته بلند سفارش داده شود، نه نوع روکار.
بله، برای کنترل قطع/وصل کامل آب در خطوط انتقال و ایستگاه‌های پمپاژ آبیاری کاربرد دارد؛ برای نصب زیرخاکی حتماً نسخه دفنی با دسته بلند سفارش داده شود، نه نوع روکار.
تفاوت این نسخه با نسخه دفنی (زیرزمینی) چیست؟
بدنه و مکانیزم یکسان است؛ نسخه دفنی دسته بلند و پوش‌باکس اضافه دارد تا از سطح زمین قابل عملیات باشد. اگر شیر زیر خاک نصب می‌شود باید نسخه دفنی سفارش داده شود.
بدنه و مکانیزم یکسان است؛ نسخه دفنی دسته بلند و پوش‌باکس اضافه دارد تا از سطح زمین قابل عملیات باشد. اگر شیر زیر خاک نصب می‌شود باید نسخه دفنی سفارش داده شود.
آیا امکان تعمیر آب‌بندی لاستیکی بدون تعویض کل شیر وجود دارد؟
در بسیاری موارد فقط زبانه (Wedge) قابل تعویض است بدون نیاز به تعویض بدنه؛ برای سفارش قطعه یدکی با کارشناسان تماس بگیرید.
در بسیاری موارد فقط زبانه (Wedge) قابل تعویض است بدون نیاز به تعویض بدنه؛ برای سفارش قطعه یدکی با کارشناسان تماس بگیرید.
حداکثر دمای کاری چقدر است؟
با آب‌بندی استاندارد EPDM، ۷۰ درجه سانتی‌گراد؛ تا ۱۲۰ درجه فقط با اعلام قبلی هنگام سفارش قابل تأمین است.
با آب‌بندی استاندارد EPDM، ۷۰ درجه سانتی‌گراد؛ تا ۱۲۰ درجه فقط با اعلام قبلی هنگام سفارش قابل تأمین است.
محصولات مرتبط
- شیر فلکه کشویی زبانه فلزی PN16 (فشار و دمای بالاتر)
- شیر کشویی دفنی دسته بلند زبانه فلزی PN16 (نصب زیرخاکی)
- شیر آتش‌نشانی ایستاده PN16 (خطوط مشترک آبرسانی)
- شیر صافی فلنج‌دار توری استیل PN16 (محافظت بالادست پمپ/شیر)
استعلام قیمت و مشاوره فنی
برای استعلام قیمت، موجودی سایز موردنظر و انتخاب نوع محور (OS&Y یا ثابت) و لاستیک آب‌بندی، با کارشناسان گسترش صنعت نوین تماس بگیرید: تلفن ثابت ۰۲۱-۴۰۶۶۰۱۲۹ یا موبایل/واتس‌اپ ۰۹۱۲۰۳۱۲۱۱۹.
