نوع محصول:شیر صافی فلنجدار توری استیل (Flanged Y Strainer)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال :فلنجی (Flanged)

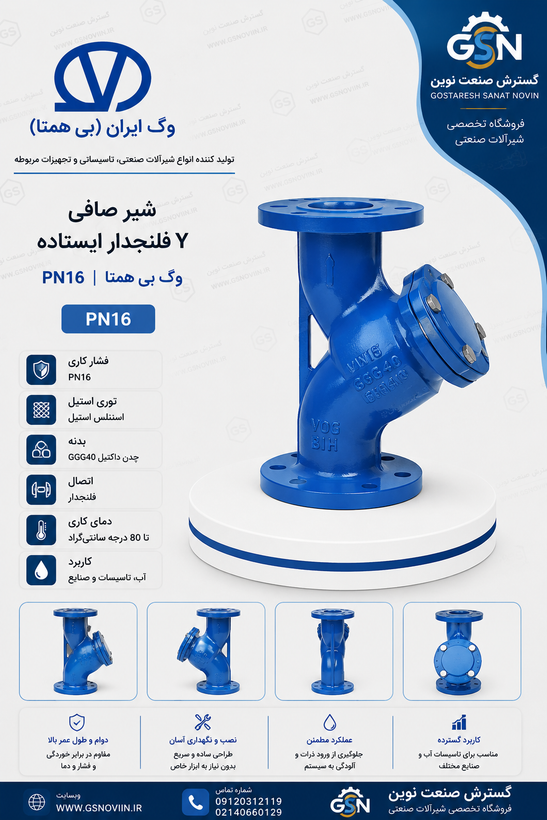

شیر صافی چدنی فلنجدار توری استیل PN16 وگ بی‌همتا
VOG Bihamta PN16 Flanged Y-Strainer – Stainless Steel Screen
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر صافی فلنجدار توری استیل (Flanged Y Strainer)
برند
وگ بی همتا
کلاس فشار
PN16
نوع اتصال
فلنجی (Flanged)
نوع عملکرد
فیلتراسیون مکانیکی
نوع مکانیزم
صافی Y شکل با توری قابل جداسازی و تمیزکاری
جنس بدنه
چدن
جنس توری
استنلس استیل (Stainless Steel)
شکل بدنه
Y شکل (Y-Type)
نوع آب بندی
واشر آب‌بندی بین بدنه و درپوش
جهت جریان
مطابق فلش روی بدنه
دمای کاری
مطابق مشخصات فنی مدل و نوع سیال
سیالات قابل استفاده
آب، آب خام، آب صنعتی، فاضلاب و سایر سیالات سازگار با متریال شیر
کاربرد اصلی
جلوگیری از ورود ذرات جامد، رسوبات، زنگ‌زدگی و ناخالصی‌ها به تجهیزات و خطوط لوله
محل استفاده
خطوط انتقال آب، شبکه‌های آبرسانی، ایستگاه‌های پمپاژ، تصفیه‌خانه‌ها و تأسیسات صنعتی
ویژگی خاص
توری استیل قابل شست‌وشو و سرویس.
شیر صافی فلنجدار توری استیل چه کاربردی دارد؟
برای جداسازی ذرات جامد و ناخالصی‌های موجود در سیال و محافظت از پمپ‌ها، شیرآلات و تجهیزات پایین‌دست استفاده می‌شود.
جنس بدنه این شیر چیست؟
بدنه این مدل از چدن ساخته شده و توری آن از استنلس‌استیل است.
چرا توری صافی از استنلس‌استیل ساخته می‌شود؟
استنلس‌استیل مقاومت مناسبی در برابر خوردگی و زنگ‌زدگی دارد و برای استفاده مداوم در مسیر جریان سیال مناسب است.
آیا توری صافی قابل تمیزکاری است؟
بله، با باز کردن درپوش صافی می‌توان توری را خارج کرده، تمیز و در صورت نیاز تعویض کرد
PN16 یعنی چه؟
PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی باید با توجه به دما و شرایط کاری سیستم بررسی شود
این شیر در چه سایزهایی تولید می‌شود؟
این مدل در سایزهای 2 تا 24 اینچ عرضه می‌شود.
تفاوت شیر صافی فلنجدار با شیر صافی دنده‌ای چیست؟
مدل فلنجدار برای خطوط بزرگ‌تر و پروژه‌های صنعتی مناسب‌تر است و با فلنج به خط متصل می‌شود؛ مدل دنده‌ای اتصال رزوه‌ای دارد و معمولاً برای خطوط با سایز کوچک‌تر استفاده می‌شود
آیا شیر صافی باعث افت فشار در خط می‌شود؟
بله، وجود توری باعث ایجاد مقداری افت فشار می‌شود. با تجمع آلودگی روی توری، افت فشار افزایش می‌یابد؛ بنابراین بررسی و تمیزکاری دوره‌ای توری اهمیت دارد.
توضیحات
توضیحات محصول
راهنمای کاربرد، نصب و انتخاب صافی فلنجدار نوع Y توری استیل PN16 وگ بی‌همتا
این صافی توری چه کاری انجام می‌دهد؟
صافی توری، یک قطعه محافظتی است که روی مسیر لوله نصب می‌شود تا ذرات جامد، براده، زنگار و رسوب موجود در سیال را پیش از رسیدن به تجهیزات حساس‌تر خط — مثل پمپ، کنتور یا شیر کنترل — بگیرد. در نوع فلنجدار Y، بدنه با یک زاویه مورب ساخته می‌شود؛ همین شکل هندسی باعث می‌شود مسیر عبور سیال نسبت به صافی‌های با بدنه مستقیم یا زاویه ۹۰ درجه، افت فشار کمتری داشته باشد و برای خطوطی که افت فشار در آن‌ها اهمیت دارد (مثل خط مکش پمپ) مناسب‌تر باشد.
نکته کاربردیصافی جایگزین فیلتراسیون دقیق یا سیستم‌های تصفیه تخصصی نیست؛ کار آن گرفتن ذرات درشت‌تر از اندازه چشمه توری، پیش از رسیدن به تجهیزات پایین‌دست است.
ساختار و اجزای صافی توری استیل
بدنه این مدل از چدن داکتیل ساخته می‌شود و توری داخل آن از جنس فولاد زنگ‌نزن است. نکته‌ای که در انتخاب صافی خط لوله اهمیت عملیاتی دارد، نحوه دسترسی به توری برای سرویس است: کلاهک (درپوش) این مدل به‌گونه‌ای طراحی شده که بدون جدا کردن کل بدنه از خط لوله، توری قابل بیرون کشیدن، بازرسی و تمیزکاری یا تعویض است. این ویژگی زمان توقف خط برای سرویس دوره‌ای را کاهش می‌دهد.
پیچ و مهره اتصال کلاهک از جنس استیل A2 یا فولاد گالوانیزه است تا در محیط‌های مرطوب یا در تماس با رطوبت خاک (در خطوط دفنی) دچار زنگ‌زدگی زودرس نشود؛ پوشش بدنه نیز از رنگ اپوکسی پودری الکترواستاتیک است.
صافی فلنجدار نوع Y در کجای پروژه قرار می‌گیرد؟
این مدل معمولاً در خطوط آب، فاضلاب و تأسیسات در نقاطی از سیستم به کار می‌رود که ورود ذرات جامد می‌تواند به تجهیزات بعدی آسیب بزند:
- روی خط ورودی (مکش) پمپ‌ها، برای محافظت از پروانه پمپ در برابر ذرات درشت
- پیش از کنتورهای حجمی و کنتورهای اندازه‌گیری، برای جلوگیری از خطای اندازه‌گیری ناشی از رسوب
- پیش از شیرهای کنترلی و شیرهای فشارشکن با سطح آب‌بندی حساس
- در ایستگاه‌های پمپاژ آب و فاضلاب شهری و صنعتی
- در تأسیسات مکانیکی ساختمان‌های صنعتی و تجاری، روی خطوط ورودی تجهیزات گردش آب
راهنمای انتخاب صافی مناسب برای خط لوله
- سایز (DN): باید با قطر داخلی خط لوله محل نصب یکی باشد؛ تغییر سایز بدون بررسی افت فشار مجاز نیست
- کلاس فشار: بین PN10 و PN16 بر اساس فشار کاری واقعی سیستم و کلاس سایر فلنج‌های خط انتخاب شود
- اندازه مش توری: باید بر اساس اندازه کوچک‌ترین ذره‌ای که باید حذف شود و حساسیت تجهیز پایین‌دست تعیین شود؛ مش ریزتر یعنی فیلتراسیون دقیق‌تر اما افت فشار و نیاز به تمیزکاری بیشتر
- دمای سیال: این مدل حداکثر تا ۷۰ درجه سانتی‌گراد کاربرد استاندارد دارد؛ برای دمای بالاتر باید مدل دیگری از خانواده صافی‌های وگ بی‌همتا بررسی شود
- نوع سیال: برای سیالات غیر از آب و فاضلاب (روغن، بخار، مواد شیمیایی) سازگاری بدنه و آب‌بندی باید پیش از خرید استعلام شود
- دسترسی برای سرویس: فضای کافی اطراف صافی برای باز کردن کلاهک و بیرون کشیدن توری در نظر گرفته شود
نصب، راه‌اندازی و نگهداری
در رویه رایج نصب صافی‌های نوع Y، جهت‌گیری بدنه معمولاً طوری انتخاب می‌شود که محفظه توری رو به پایین یا کنار قرار گیرد؛ این کار تخلیه رسوبات هنگام تمیزکاری را ساده‌تر می‌کند. جهت دقیق نصب باید بر اساس نقشه پایپینگ پروژه و با در نظر گرفتن جهت جریان مشخص‌شده روی بدنه (فلش جهت جریان) تعیین شود.
پس از راه‌اندازی اولیه سیستم، به‌دلیل احتمال وجود براده جوش یا ذرات ناشی از نصب لوله‌کشی، بازدید زودهنگام توری توصیه می‌شود. در ادامه بهره‌برداری، دوره تمیزکاری را می‌توان بر اساس افزایش افت فشار مشاهده‌شده بین دو طرف صافی تنظیم کرد؛ نصب یک فشارسنج قبل و بعد از صافی، تشخیص زمان لازم برای سرویس را ساده می‌کند.
نکته ایمنی و بهره‌برداریپیش از باز کردن کلاهک برای تمیزکاری، خط لوله باید تخلیه فشار و در صورت نیاز با شیر قطع‌کننده مجاور ایزوله شود؛ صافی خودش عملکرد قطع جریان ندارد.
چک‌لیست کوتاه پیش از سفارش
- سایز DN مطابق قطر خط
- کلاس فشار PN10 یا PN16 مطابق فشار سیستم
- اندازه مش توری متناسب با ذرات هدف
- دمای سیال حداکثر تا ۷۰ درجه سانتی‌گراد
- فضای سرویس کافی برای باز کردن کلاهک
سوالات متداول درباره نصب و نگهداری
صافی Y فلنجدار را با چه جهتی روی خط نصب کنیم؟
معمولاً محفظه توری رو به پایین یا کنار قرار می‌گیرد تا تخلیه رسوبات هنگام سرویس ساده‌تر باشد؛ جهت نهایی باید مطابق نقشه پایپینگ پروژه و فلش جهت جریان روی بدنه تعیین شود.
چه زمانی باید توری صافی را تمیز کرد؟
معیار اصلی، افزایش افت فشار بین دو سر صافی نسبت به حالت تمیز است. نصب فشارسنج قبل و بعد از صافی، تشخیص زمان مناسب برای سرویس را ساده می‌کند؛ در راه‌اندازی اولیه سیستم نیز یک بازدید زودهنگام توصیه می‌شود.
آیا صافی می‌تواند به جای شیر قطع‌کننده استفاده شود؟
خیر. صافی فقط وظیفه فیلتراسیون دارد. برای ایزوله کردن خط پیش از سرویس صافی، باید از یک شیر قطع‌کننده مجزا در بالادست استفاده کرد.
نقد و بررسی
نقد و بررسی تخصصی
شیر صافی فلنجدار نوع Y توری استیل PN16 وگ بی‌همتا
در بازار تاسیسات صنعتی با نام‌های صافی Y فلنجدار، فیلتر خط لوله صنعتی و Y-Strainer Flanged Type نیز شناخته می‌شود
صافی خط لوله وظیفه‌اش گرفتن ذرات معلق، براده و رسوب از مسیر سیال، پیش از رسیدن به پمپ، شیر کنترل یا کنتور است تا از سایش و گیرکردن این تجهیزات جلوگیری شود. مدل نوع Y وگ بی‌همتا با بدنه فلنجدار و زاویه داخلی مورب، افت فشار کمتری نسبت به صافی بسکتی ایجاد می‌کند و برای خطوط لوله آب، فاضلاب و تاسیسات با فشار و دبی متوسط تا بالا مناسب است.
خلاصه فنی
محدوده سایز استاندارد DN50 تا DN300 با بدنه چدن داکتیل، در کلاس فشار PN10 و PN16. توری از جنس فولاد زنگ‌نزن و مطابق سفارش مشتری در مش‌های مختلف قابل تولید است. اتصال فلنجی مطابق EN 1092-1/EN 1092-2. حداکثر دمای کاربری استاندارد ۷۰ درجه سانتی‌گراد. برای سایزهای DN350 تا DN600 نسخه فولادی (Fabricated) به‌صورت سفارشی تولید می‌شود.
معرفی، طراحی و جنس مواد — کاتالوگ رسمی وگ ایران (بی‌همتا)
جدول کامل ابعاد فلنج تمام سایزها (Dimensions) — PN10/PN16
فشار کاریPN 10/16
دمای کاریMax 70°C
جنس بدنهGGG40
جنس توریSS
مشخصات فنی
مشخصه
مقدار
محدوده سایز استاندارد (DN)
50 ... 300 mm
کلاس فشار
PN 10 / PN 16
حداکثر دمای کاربری (نوع Y)
70 °C
استاندارد وجه‌به‌وجه
EN 558, series 1 (DIN 3202, F1)
استاندارد ابعاد فلنج
EN 1092-1 / EN 1092-2
استاندارد جنس بدنه
EN 1563 (DIN 1693)
مش توری
بر حسب سفارش مشتری قابل تغییر
سایزهای بزرگ‌تر (سفارشی)
DN350 تا DN600 — بدنه فولادی (Fabricated)
اصلاح فنی مهم درباره دمای کاربری طبق کاتالوگ رسمی سازنده، حداکثر دمای کاربری صافی نوع Y فلنجدار ۷۰ درجه سانتی‌گراد است. عدد ۲۰۰ درجه سانتی‌گراد که گاهی برای این محصول ذکر می‌شود، مربوط به مدل جداگانه صافی بسکتی است، نه صافی Y. برای انتخاب صحیح صافی متناسب با دمای سیال پروژه، پیش از خرید با واحد فنی گسترش صنعت نوین هماهنگ کنید.
✓ نقاط قوت
- اتصال فلنجی کامل مطابق EN 1092-1/EN 1092-2، مناسب خطوط صنعتی با نیاز به استحکام مکانیکی بالا و آب‌بندی مطمئن
- توری از جنس فولاد زنگ‌نزن، مقاوم در برابر خوردگی و قابل تمیزکاری یا تعویض دوره‌ای بدون تعویض کل بدنه
- زاویه داخلی نوع Y نسبت به صافی بسکتی افت فشار کمتری در جریان سیال ایجاد می‌کند
- مش توری بر حسب سفارش مشتری قابل تغییر است؛ امکان تنظیم دقیق سطح فیلتراسیون متناسب با نیاز پروژه
- پیچ و مهره از جنس استیل A2 یا فولاد گالوانیزه، دوام بیشتر در محیط‌های مرطوب و خورنده
- پوشش اپوکسی پودری الکترواستاتیک آبی با ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) در برابر خوردگی محیطی
- برای پروژه‌های با سایز بزرگ‌تر، نسخه فولادی (Fabricated) در DN350 تا DN600 نیز به سفارش تولید می‌شود
! نکات قابل توجه
- حداکثر دمای کاربری استاندارد این مدل ۷۰ درجه سانتی‌گراد است؛ برای سیالات با دمای بالاتر باید مدل و جنس آب‌بند مناسب استعلام شود
- این محصول صرفاً وظیفه فیلتراسیون دارد و جایگزین شیر قطع‌کننده نیست؛ برای قطع کامل جریان از شیرهای کشویی یا پروانه‌ای مجزا استفاده کنید
- سایزهای DN350 به بالا از جنس فولادی (نه چدن داکتیل استاندارد) و به‌صورت سفارشی تولید می‌شوند؛ زمان تحویل و شرایط سفارش این رنج را از واحد فروش استعلام بگیرید
تفاوت با صافی بسکتی و صافی دنده‌ای صافی نوع Y فلنجدار برای اتصال به خطوط فلنجدار و افت فشار کمتر طراحی شده، اما حداکثر دمای کاربری آن ۷۰ درجه است. صافی بسکتی ظرفیت نگهداری ذرات بیشتری دارد و تا دمای ۲۰۰ درجه سانتی‌گراد قابل استفاده است؛ صافی دنده‌ای (دو سر دنده) برای سایزهای کوچک‌تر خطوط رزوه‌ای DN15 تا DN65 مناسب‌تر است.
جمع‌بندی
برای محافظت از پمپ‌ها، شیرهای کنترلی و کنتورها در خطوط آب، فاضلاب و تاسیسات با فشار PN10/PN16 و دمای سیال حداکثر ۷۰ درجه سانتی‌گراد، صافی فلنجدار نوع Y وگ بی‌همتا با بدنه چدن داکتیل و توری فولاد زنگ‌نزن گزینه‌ای استاندارد و افت‌فشار پایین است. برای دمای بالاتر از ۷۰ درجه، صافی بسکتی گزینه مناسب‌تری است.
Y-STRAINER FLANGED SS MESH DUCTILE IRON BODY DN50-DN300 PN10/16
جدول ابعاد فلنج (mm) — DN50 تا DN300
DN
50
65
80
100
125
150
200
250
300
وجه‌به‌وجه L
230
290
310
350
400
480
600
730
850
D (PN10)
165
185
200
220
250
285
340
395
445
K (PN10)
125
145
160
180
210
240
295
350
400
سوراخ (PN10)
4
4
8
8
8
8
8
12
12
d2 (PN10)
19
19
19
19
19
23
23
23
23
b1 (PN10)
22
22
22
24
26
26
26
28
28
D (PN16)
165
185
200
220
250
285
340
405
460
K (PN16)
125
145
160
180
210
240
295
355
410
سوراخ (PN16)
4
4
8
8
8
8
12
12
12
d2 (PN16)
19
19
19
19
19
23
23
28
28
b1 (PN16)
22
22
22
24
26
26
30
32
32
برای دیدن بقیه ستون‌ها، جدول را به چپ بکشید
جدول ابعاد سایزهای DN350 تا DN800 (بدنه فولادی، وجه‌به‌وجه تا ۱۸۵۰ میلی‌متر) در کاتالوگ فنی موجود است؛ برای دریافت آن با واحد فروش تماس بگیرید.
جنس قطعات
نام قطعه
جنس
بدنه (DN50 تا DN300)
چدن داکتیل EN-GJS-400 (GGG40) مطابق EN 1563 (DIN 1693)
توری
فولاد زنگ‌نزن (مش بر حسب سفارش مشتری)
پیچ و مهره
استیل A2 یا فولاد گالوانیزه
پوشش ضدخوردگی
رنگ اپوکسی پودری الکترواستاتیک آبی، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)
بدنه (DN350 تا DN600، سفارشی)
فولادی، تولید مطابق سفارش (Fabricated)
کاتالوگ رسمی و راهنمای انتخاب وگ بی‌همتامعرفی برند، استانداردها و راهنمای انتخاب نوع صافی مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بی‌همتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود.
سوالات متداول
حداکثر دمای کاربری این صافی چند درجه است؟
حداکثر دمای کاربری استاندارد صافی فلنجدار نوع Y، ۷۰ درجه سانتی‌گراد است. برای دمای بالاتر (تا ۲۰۰ درجه)، مدل صافی بسکتی گزینه مناسب‌تری است.
توری این صافی از چه جنسی است و آیا مش آن قابل تغییر است؟
توری از جنس فولاد زنگ‌نزن است و اندازه مش آن بر حسب سفارش مشتری و نیاز پروژه قابل تغییر است.
تفاوت این مدل با صافی دنده‌ای چیست؟
این مدل برای اتصال فلنجی در سایزهای DN50 تا DN300 (و بالاتر به‌صورت سفارشی) طراحی شده. صافی دنده‌ای برای خطوط رزوه‌ای کوچک‌تر (DN15 تا DN65) مناسب‌تر است.
آیا سایزهای بزرگ‌تر از DN300 هم موجود است؟
بله، سایزهای DN350 تا DN600 با بدنه فولادی (Fabricated) به‌صورت سفارشی تولید می‌شوند؛ زمان تحویل این رنج را از واحد فروش استعلام بگیرید.
این محصول را از کجا و با چه گارانتی می‌توان خرید؟
این محصول اصل وگ ایران (بی‌همتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و مش توری مناسب با شماره‌های ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
