نوع محصول:شیر یکطرفه دریچه ای PN10 میراب
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:کاملاً اتوماتیک (بدون نیاز به اپراتور)
شیر یکطرفه دریچه ای PN10 میراب
برند: میراب
انواع سایز ها به اینچ
نقد و بررسی تخصصی

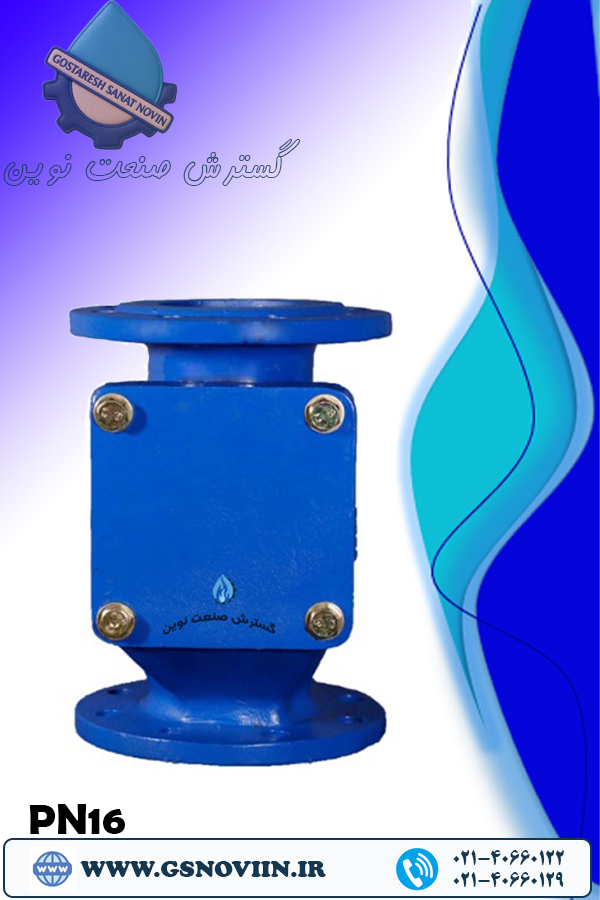

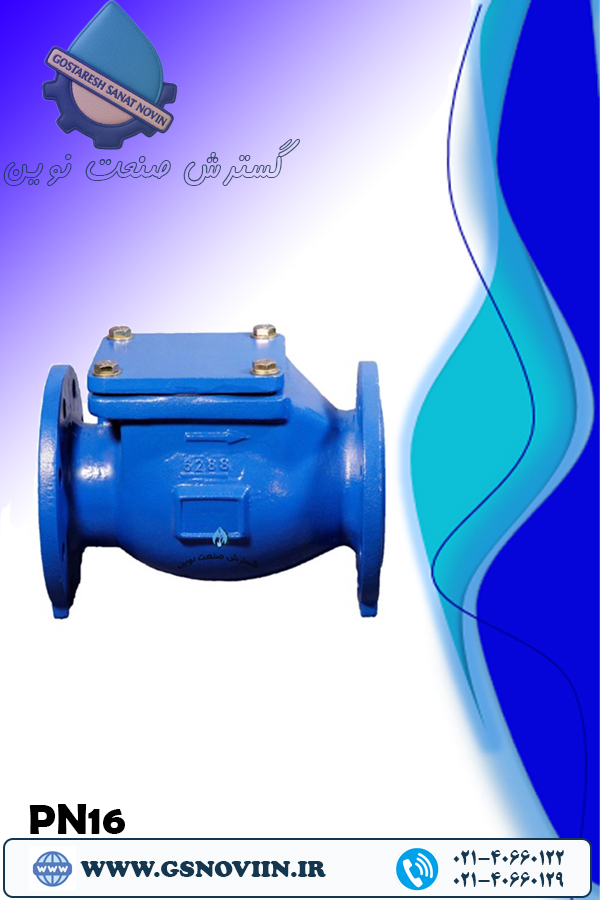

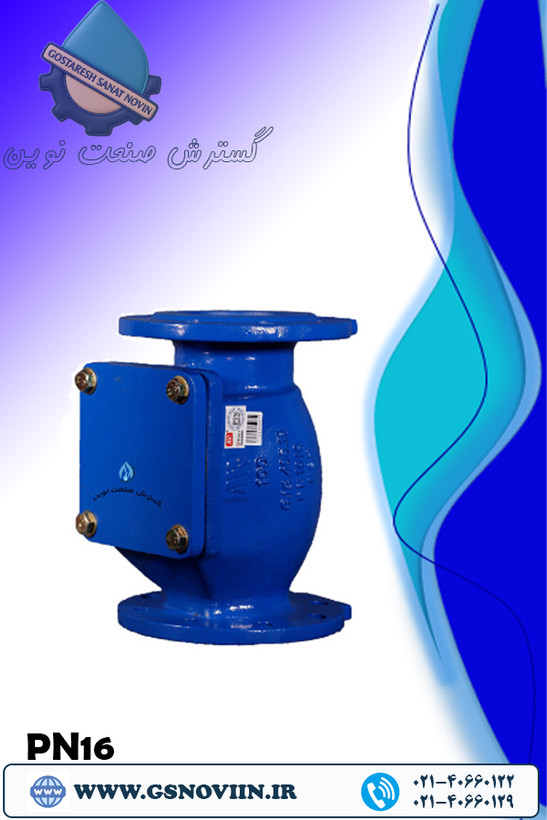

شیر یکطرفه دریچه‌ای فلنجی چدنی PN10 میراب — شیر یکطرفه لولایی
معروف به شیر یکطرفه لولایی، Swing Check Valve و شیر جلوگیری از برگشت آب (Non-Return Valve) در تأسیسات آب، فاضلاب و صنعتی

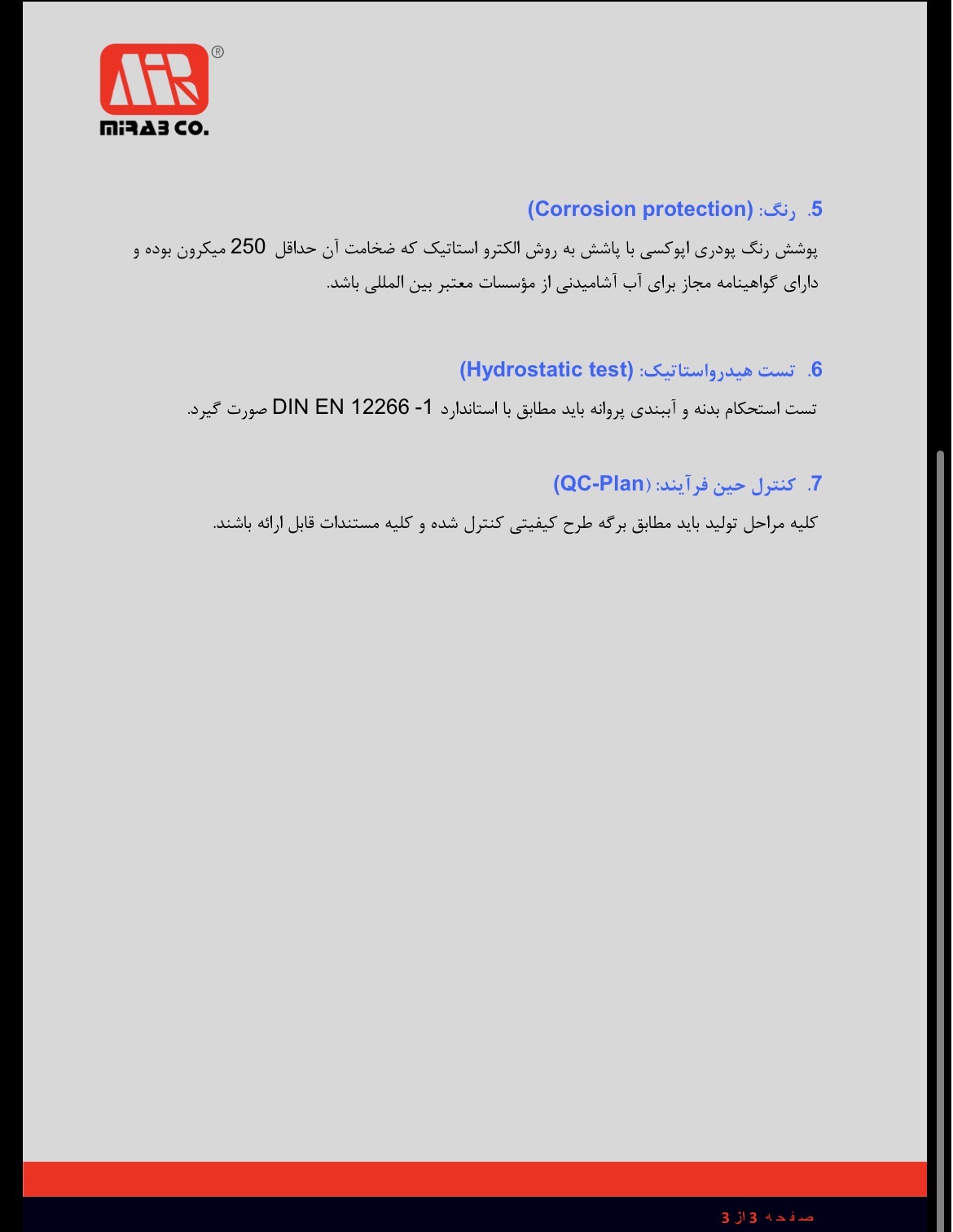

کاتالوگ رسمی میراب — شیرهای یکطرفه

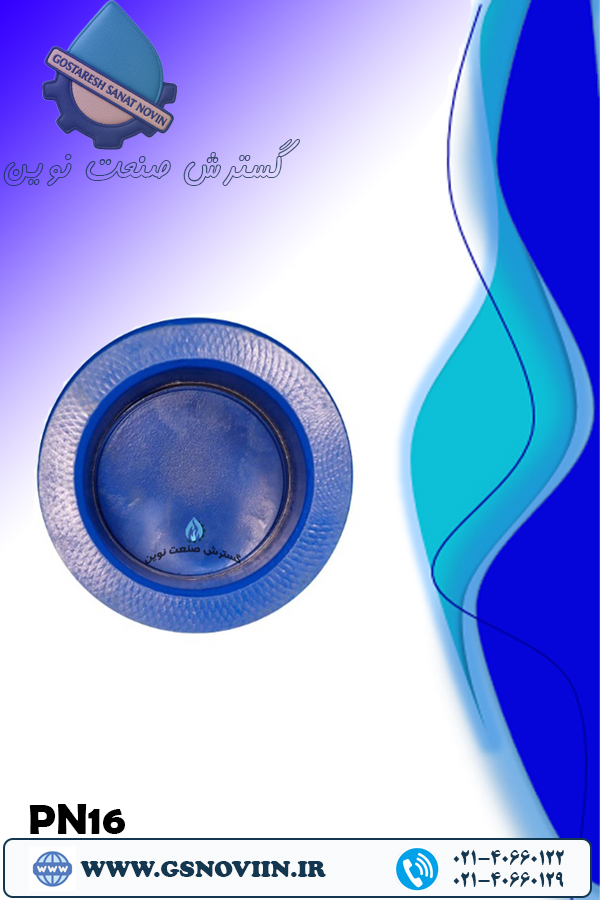

نمای داخلی و مکانیزم لولایی پروانه
مشخصات و جنس قطعات داخلی
فشار کاریPN 10 – PN 16
نوع اتصالFlanged
بدنه / پروانهDuctile Iron
آب‌بندیEPDM / NBR
✓ نقاط قوت
- ⚙بدنه و پروانه از چدن داکتیل EN-GJS-400-15 (به سفارش با جنس EN-GJS-500-7 نیز ارائه می‌شود)، مقاوم و مناسب نصب دائم روی خط لوله
- ⚙آب‌بندی نرم (Soft Seat) با لاستیک EPDM یا NBR روی رینگ استینلس استیل 1.4301؛ برخلاف شیرهای فلزی-فلزی، در فشارهای پایین هم آب‌بندی کامل برقرار می‌کند
- ⚙به‌دلیل دور شدن پروانه از نشیمنگاه هنگام باز شدن، افت فشار و صدای بازوبسته‌شدن کم است
- ⚙قابل نصب روی خطوط افقی و عمودی (در حالت عمودی جهت جریان باید از پایین به بالا باشد)
- ⚙به‌دلیل داشتن مواد جامد معلق، برای فاضلاب و سیالات صنعتی نیز کاربرد دارد
- ⚙پوشش اپوکسی پودری الکترواستاتیک آبی (RAL 5005 یا RAL 5015) روی تمام قطعات چدنی، مقاوم در برابر خوردگی
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و فلنج‌به‌فلنج مطابق DIN EN 558-1 series 48 (DIN 3202-F6)؛ قابل جایگزینی ساده در سیستم‌های استاندارد اروپایی
! نکات قابل توجه
- ⚙در سایز DN200 تعداد پیچ فلنج بین فشار PN10 (۸ عدد) و PN16 (۱۲ عدد) متفاوت است؛ هنگام سفارش این سایز حتماً فشار کاری دقیق را مشخص کنید
- ⚙محدوده دمایی لاستیک آب‌بندی به نوع الاستومر بستگی دارد: NBR تا دمای ۷۰ درجه سانتی‌گراد و EPDM تا ۱۲۰ درجه سانتی‌گراد؛ قبل از سفارش دمای سیال را اعلام کنید
- ⚙محدوده رسمی این کاتالوگ تا DN200 و PN16 است؛ برای سایز بزرگ‌تر یا فشار بالاتر باید با کارشناسان میراب یا گسترش صنعت نوین استعلام شود
- ⚙به‌دلیل طول نسبتاً بلند بدنه (فاصله فلنج تا فلنج)، نسبت به شیرهای یکطرفه گلابی فضای نصب بیشتری لازم دارد

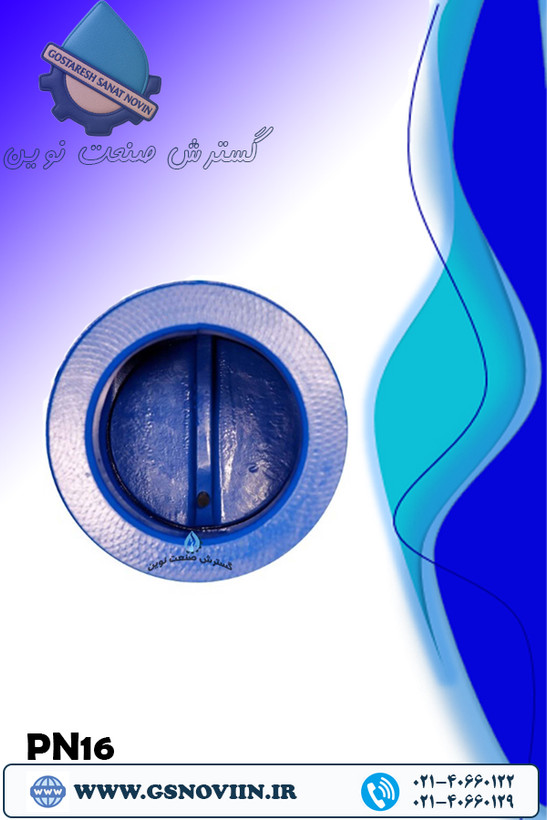

تفاوت با شیر یکطرفه گلابی (Wafer / Dual Plate) شیر یکطرفه لولایی با یک پروانه تک‌لنگه و مکانیزم لولایی کار می‌کند، افت فشار کمتری دارد و برای سیالات دارای ذرات معلق (مانند فاضلاب) مناسب‌تر است، اما به دلیل طول بدنه بیشتر (بر اساس جدول ابعاد، فاصله فلنج تا فلنج) به فضای نصب بیشتری نیاز دارد. شیر یکطرفه گلابی جمع‌وجورتر، سبک‌تر و بین دو فلنج (بدون پیچ مستقل بدنه) نصب می‌شود، اما به دلیل دو صفحه چرخان داخلی برای سیالات دارای ذرات جامد یا لجن مناسب نیست و ریسک گیرکردن ذرات بین صفحات وجود دارد.
جمع‌بندی
برای خطوط آب، فاضلاب و تاسیساتی که نیاز به جلوگیری از برگشت جریان دارید و سیال ممکن است حاوی ذرات معلق باشد، شیر یکطرفه لولایی فلنجی چدنی میراب با بدنه EN-GJS-400-15 و آب‌بندی نرم EPDM/NBR، گزینه‌ای قابل اعتماد با افت فشار و صدای کم است.
SWING CHECK VALVE DUCTILE IRON BODY SOFT SEAT EPDM/NBR PN 10 – PN 16

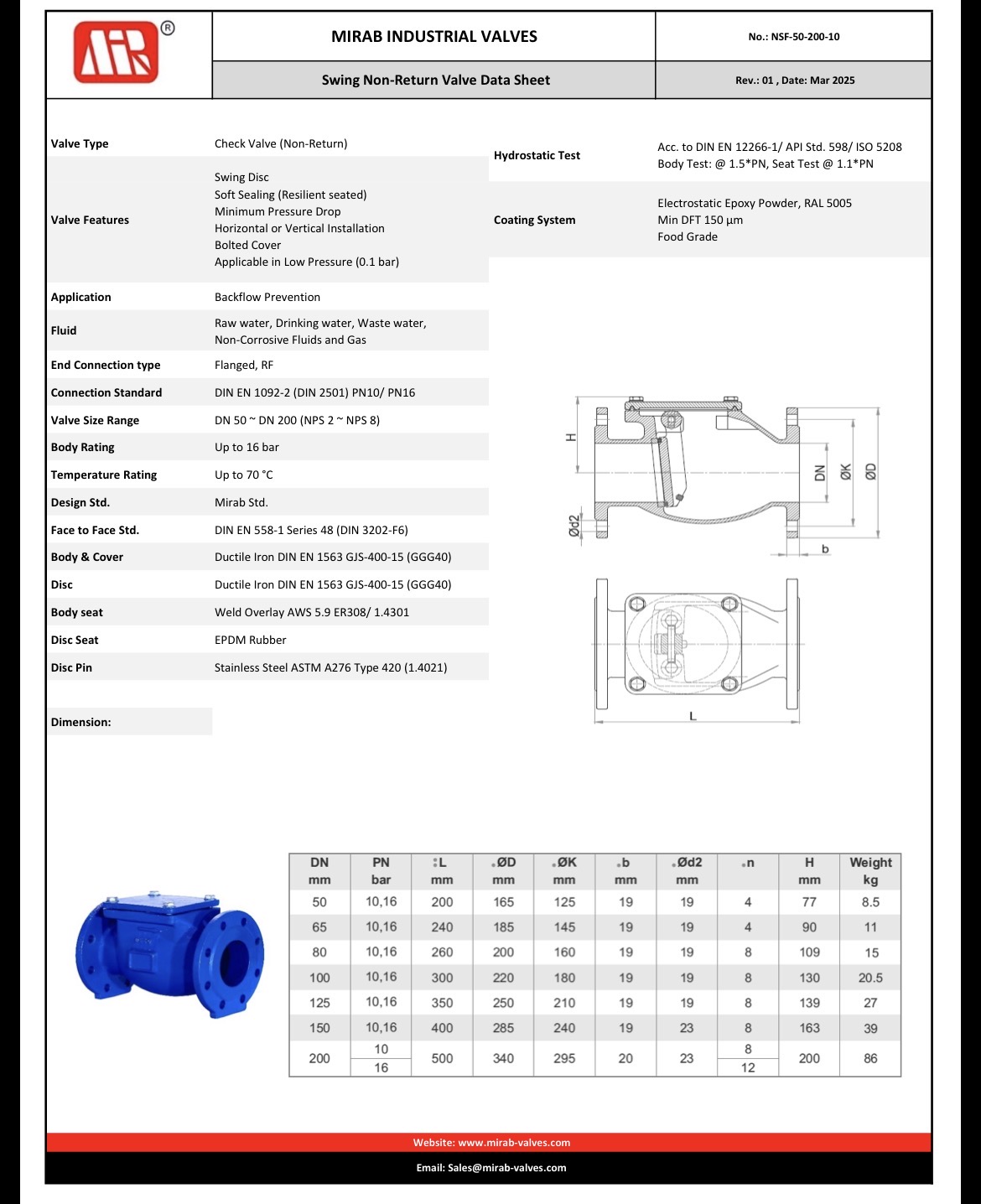

مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 10 – PN 16
سایز
DN 50 – DN 200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد طول فلنج تا فلنج
DIN EN 558-1 series 48 (DIN 3202-F6)
استاندارد تست فشار
DIN EN 12266-1
پوشش رنگ
اپوکسی پودری الکترواستاتیک آبی (RAL 5005 / RAL 5015)
جهت نصب
افقی و عمودی (در حالت عمودی، جهت جریان از پایین به بالا)
گستره کاربرد
مواد غیرخورنده، مایعات، گاز و بخار در صنعت آب، فاضلاب، نیروگاه‌ها و صنایع
تست فشار طبق استاندارد DIN EN 12266-1
فشار اسمی (bar)
تست آب‌بندی (bar)
تست استحکام بدنه (bar)
10
11
17
16
18
25
جدول کامل ابعاد و وزن (تمام سایزها)
DN (mm)
PN (bar)
L (mm)
ØD (mm)
ØK (mm)
b (mm)
Ød2 (mm)
تعداد سوراخ (n)
H (mm)
وزن (kg)
50
10,16
200
165
125
19
19
4
123
11
65
10,16
240
185
145
19
19
4
139
13.5
80
10,16
260
200
160
19
19
8
154
18.5
100
10,16
300
220
180
19
19
8
178
25
125
10,16
350
250
210
19
19
8
202
37
150
10,16
400
285
240
19
23
8
229
47
200
10
500
340
295
20
23
8
248
89
200
16
500
340
295
20
23
12
248
89
بکشید برای دیدن بقیه ستون‌ها ←

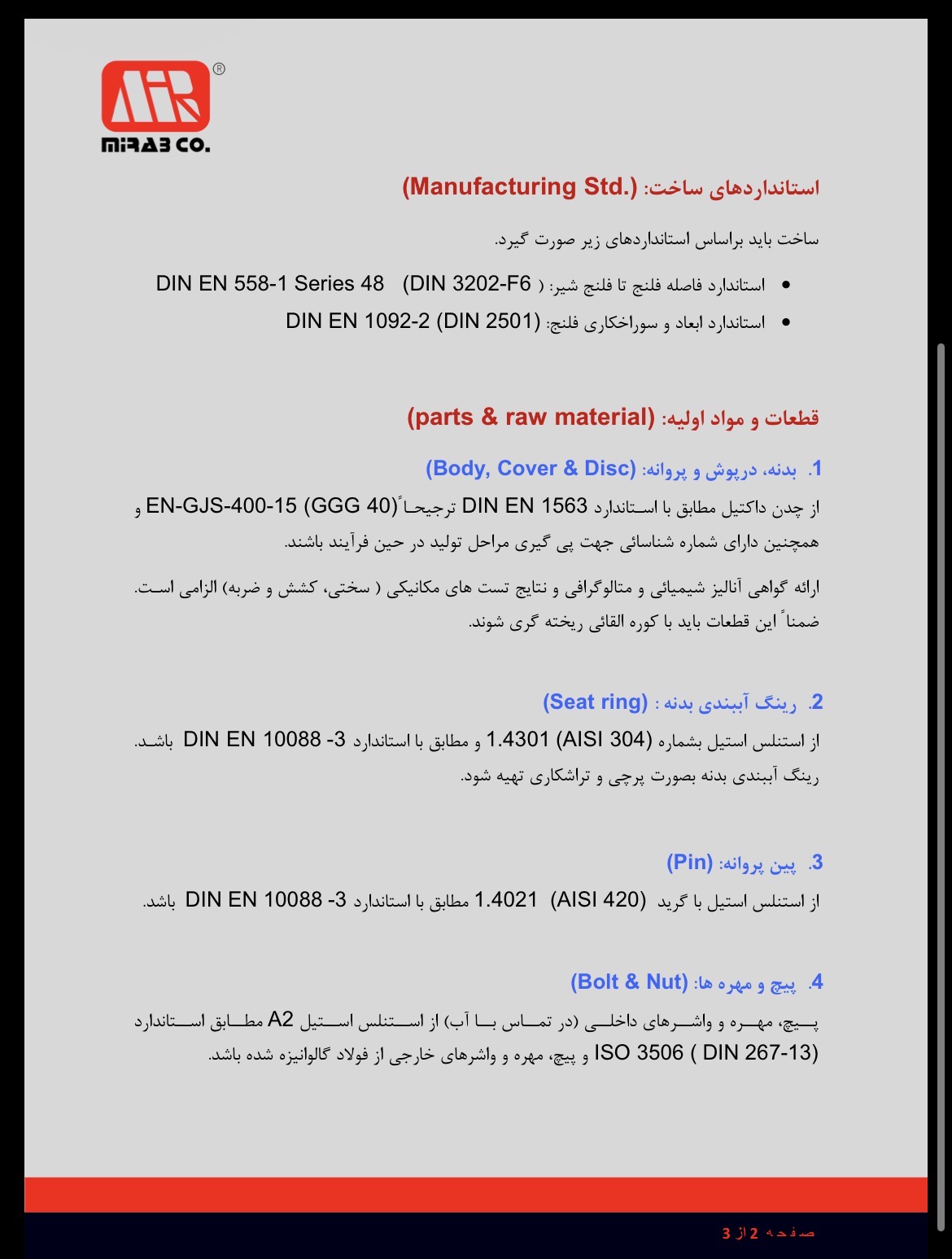

جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
رینگ آب‌بندی
استینلس استیل — DIN EN 10088-3/1.4301
پروانه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
اورینگ
NBR (به سفارش: EPDM)
اهرم
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
لاستیک ضربه‌گیر
EPDM / NBR
پین پروانه
استینلس استیل — DIN EN 10088-3/1.4021
اشپیل
استینلس استیل — DIN EN 10088-3/1.4301
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
درپوش
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
پین اهرم
استینلس استیل — DIN EN 10088-3/1.4021
کورکن
ISO 3506-1, Gr. A2, Property Class 70
واشر
DIN ISO 898-2 Property Class 8, Zinc Plated
پیچ سرشش‌گوش
DIN ISO 898-1 Property Class 8.8, Zinc Plated
لاستیک NBR برای دمای سیال تا ۷۰ درجه سانتی‌گراد و لاستیک EPDM برای دمای تا ۱۲۰ درجه سانتی‌گراد مناسب است؛ برای سایر مواد، طبق سفارش انجام می‌شود.
📖
