نوع محصول:شیر آتشنشانی ایستاده (Standing Fire Hydrant)
برند:میراب (MIRAB)
مدل:HAF تیپ 1
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)

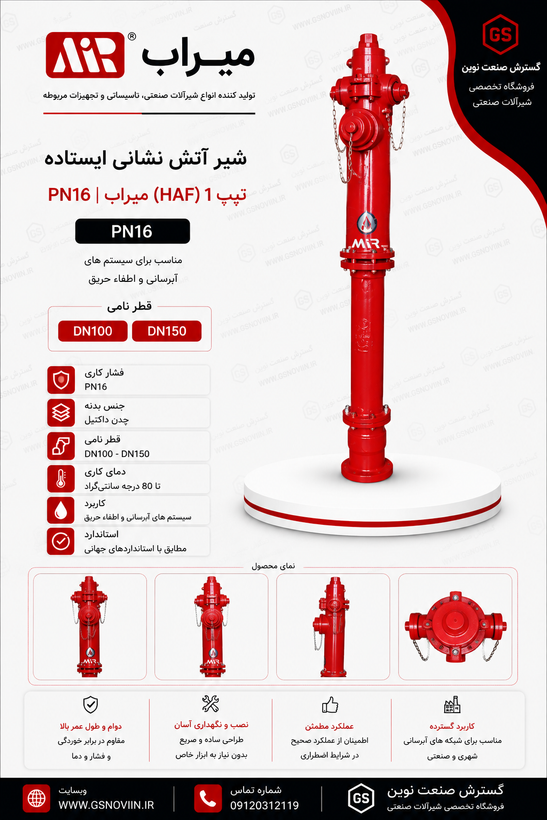

شیر آتش نشانی PN16 ایستاده تیپ 1 (HAF) میراب
MIRAB PN16 Standing Fire Hydrant Type 1 (HAF)
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر آتشنشانی ایستاده (Standing Fire Hydrant)
برند
میراب (MIRAB)
مدل
HAF تیپ 1
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
دستی (Manual Operation)
نوع شیر
هیدرانت آتشنشانی ایستاده
کاربرد اصلی
برداشت آب از شبکه برای عملیات اطفای حریق
جنس بدنه
چدن داکتیل (Ductile Iron GJS-400-15 / GGG40)
جنس درپوش و قطعات اصلی
چدن داکتیل
جنس محور (Stem)
استنلس استیل ضدزنگ
جنس قطعات آببندی
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
ضخامت پوشش اپوکسی
حداقل 250 میکرون
رنگ پوشش
قرمز RAL 3020 (استاندارد تجهیزات آتشنشانی)
نوع اتصال به شبکه
فلنجی
استاندارد فلنج
EN 1092-2 / DIN PN16
تعداد خروجی
دو خروجی جانبی و یک خروجی اصلی (بسته به مدل)
استاندارد طراحی
DIN 3222 / EN 14384
استاندارد تست
EN 12266-1
دمای کاری
تا حدود 70 درجه سانتیگراد
سیال قابل استفاده
آب
ویژگی خاص
دسترسی سریع به آب در شرایط اضطراری و مقاومت بالا در برابر خوردگی
توضیحات
توضیحات و راهنمای خرید
شیر آتشنشانی ایستاده تیپ ۱ فلنجی PN16 میراب — مدل HAF
مناسب خطوط اصلی آب با فشار کاری تا ۱۶ بار — سایزهای DN80 تا DN150 — عرضه اورجینال توسط گسترش صنعت نوین، نماینده رسمی فروش محصولات میراب
در پروژههای شهرسازی، مجتمعهای مسکونی، مدارس، بیمارستانها و مراکز پرتردد، دسترسی سریع و مطمئن به آب برای اطفاء حریق یک الزام ایمنی است، نه یک انتخاب. شیر آتشنشانی ایستاده تیپ ۱ میراب مدل HAF دقیقاً برای همین هدف طراحی شده: نصب مستقیم روی خط اصلی انتقال آب، با بدنه چدن نشکن و طراحی ضدضربهای که در صورت برخورد وسایل نقلیه یا حوادث مشابه، تنها پیچهای مخصوص فیوزی آن میشکنند و از آسیب به خط اصلی لوله جلوگیری میکنند؛ در همین حال شیر همچنان بسته و ایمن باقی میماند. این هیدرانت با دو مجرای برداشت کوچک و یک مجرای بزرگ، امکان اتصال همزمان چند شیلنگ یا اتصال مستقیم به خودروی آتشنشانی را فراهم میکند و مطابق استانداردهای معتبر DIN 3222 و DIN EN 1092-2 تولید میشود. گسترش صنعت نوین این محصول را بهصورت اورجینال، با ضمانت اصالت کالا و مشاوره فنی رایگان برای انتخاب سایز و پیکربندی مناسب پروژه شما عرضه میکند.
فشار کاریPN 16
سایزDN 80 – DN 150
بدنهDuctile Iron
مجراهای خروجی2×2½″ + 1×4″
این هیدرانت کجا استفاده میشود؟
- ⚙خطوط اصلی آب شهری در معابر، خیابانها و فضاهای عمومی
- ⚙مجاورت مدارس، بیمارستانها، سالنهای سینما و اماکن پرتردد که نیاز به دسترسی سریع اطفاء حریق دارند
- ⚙مجتمعهای مسکونی، تجاری و صنعتی برای تامین آب اطفاء حریق طبق نقشههای ایمنی ساختمان
- ⚙برداشت آب برای شستشوی معابر و خیابانها
- ⚙آبیاری فضای سبز و باغچههای عمومی از خط اصلی آب
PILLAR FIRE HYDRANT DUCTILE IRON BODY PN 16 DIN 3222
راهنمای خرید: چطور مدل و سایز مناسب را انتخاب کنیم؟
- قطر خط اصلی آب (DN) را بررسی کنید؛ این هیدرانت در سایزهای DN80 تا DN150 موجود است.
- فشار کاری خط را مشخص کنید؛ اگر فشار خط تا ۱۶ بار است، مدل PN16 گزینه مناسب شماست.
- اگر محل نصب زانویی است یا فلنج ورودی افقی دارید، تیپ ۲ (زانویی) را در نظر بگیرید؛ تیپ ۱ برای ورودی مستقیم عمودی روی لوله اصلی طراحی شده است.
- نوع مجراهای خروجی موردنیاز را مشخص کنید؛ بهصورت استاندارد با درپوش چدنی عرضه میشود، اما کوپلینگ آماده (طبق DIN 14318/14319) نیز قابل سفارش است.
- رنگ استاندارد این محصول قرمز (RAL 3020) برای شناسایی سریع در شرایط اضطراری است.
- برای دریافت مشاوره رایگان و استعلام قیمت بهروز، با کارشناسان گسترش صنعت نوین تماس بگیرید.
راهنمای نصب
- محل نصب را مطابق ضوابط سازمان آتشنشانی محلی (فاصله از ساختمان، دسترسی خودرو) انتخاب کنید.
- فلنج ورودی شیر را با فلنج خط اصلی آب همراستا کرده و واشر آببندی مناسب فشار کاری PN16 را قرار دهید.
- پیچهای فلنج را بهصورت ضربدری و با گشتاور یکنواخت سفت کنید.
- پس از نصب، عملکرد باز و بسته شدن زبانه و آببندی مجراهای خروجی را کنترل کنید.
- پیش از بهرهبرداری نهایی، خط را طبق فشار تست ذکرشده در کاتالوگ رسمی (تست آببندی ۱۸ بار، تست استحکام بدنه ۲۵ بار طبق DIN EN 12266-1) تست فشار کنید.
نگهداری و افزایش عمر مفید
- ⚙بهصورت دورهای عملکرد باز و بسته شدن شیر و سلامت درپوشهای مجراهای خروجی را بررسی کنید
- ⚙پس از هر حادثه یا برخورد احتمالی، پیچهای فیوزی بریدهشده را در اسرع وقت با قطعات اورجینال تعویض کنید تا مکانیزم ضدضربه دوباره آماده کار باشد
- ⚙در صورت نیاز به قطعه یدکی (لاستیک آببندی، اورینگ، پیچهای فیوزی)، از قطعات اورجینال میراب که در جدول جنس قطعات این محصول مشخص شده استفاده کنید
- ⚙مسیر دسترسی به هیدرانت را همیشه باز و بدون مانع نگه دارید تا در شرایط اضطراری قابل استفاده باشد
برای استعلام قیمت و موجودی شیر آتشنشانی ایستاده تیپ ۱ PN16 میراب تماس بگیرید
کارشناسان گسترش صنعت نوین آماده مشاوره فنی رایگان و ارسال به سراسر کشور هستند
مشاهده و استعلام قیمتسوالات متداول
چرا در این هیدرانت از پیچهای فیوزی (بریدنی) استفاده شده؟
در صورت اصابت ضربه (مثلاً برخورد خودرو)، این پیچهای مخصوص بهجای بدنه یا خط اصلی لوله میشکنند و از آسیب جدی به شبکه آب جلوگیری میکنند؛ در این حالت شیر همچنان بسته میماند و تعویض پیچهای بریدهشده ساده و سریع است.
تفاوت تیپ ۱ و تیپ ۲ این هیدرانت چیست؟
تیپ ۱ ورودی مستقیم روی لوله اصلی دارد. تیپ ۲ ورودی زانوییشکل دارد و برای نصب به فلنجهای افقی در خطوط احتیاجی طراحی شده و نیازی به محل نصب زانویی جداگانه ندارد. سایر مشخصات فنی (جنس قطعات، بهرهبرداری) در هر دو تیپ مشابه است.
آیا مجراهای خروجی به کوپلینگ مجهز هستند؟
بهصورت استاندارد، مجراها با درپوش چدنی مسدود شدهاند و برای بهرهبرداری باید کوپلینگ آلومینیومی جایگزین شود. در صورت درخواست، شیر مجهز به کوپلینگ (طبق DIN 14318 برای مجرای کوچک و DIN 14319 برای مجرای بزرگ) نیز قابل تحویل است.
رنگ استاندارد این هیدرانت چیست؟
تمام قطعات چدنی با رنگ پلیاستر پودری قرمز (RAL 3020) به روش الکترواستاتیک پوشش داده میشوند تا در شرایط اضطراری بهراحتی قابل شناسایی باشد.
اصالت کالا و گارانتی این محصول چگونه تضمین میشود؟
گسترش صنعت نوین این محصول را مستقیماً و اورجینال از شرکت میراب تهیه میکند و مطابق کاتالوگ رسمی میراب (کد مدرک MB-0596F) عرضه مینماید.
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر آتشنشانی ایستاده تیپ ۱ فلنجی PN16 میراب — مدل HAF
معروف به هیدرانت ایستاده، Pillar Fire Hydrant و شیر برداشت آب حریق در خطوط اصلی انتقال آب شهری و تاسیساتی
کاتالوگ رسمی میراب — شیرهای آتشنشانی

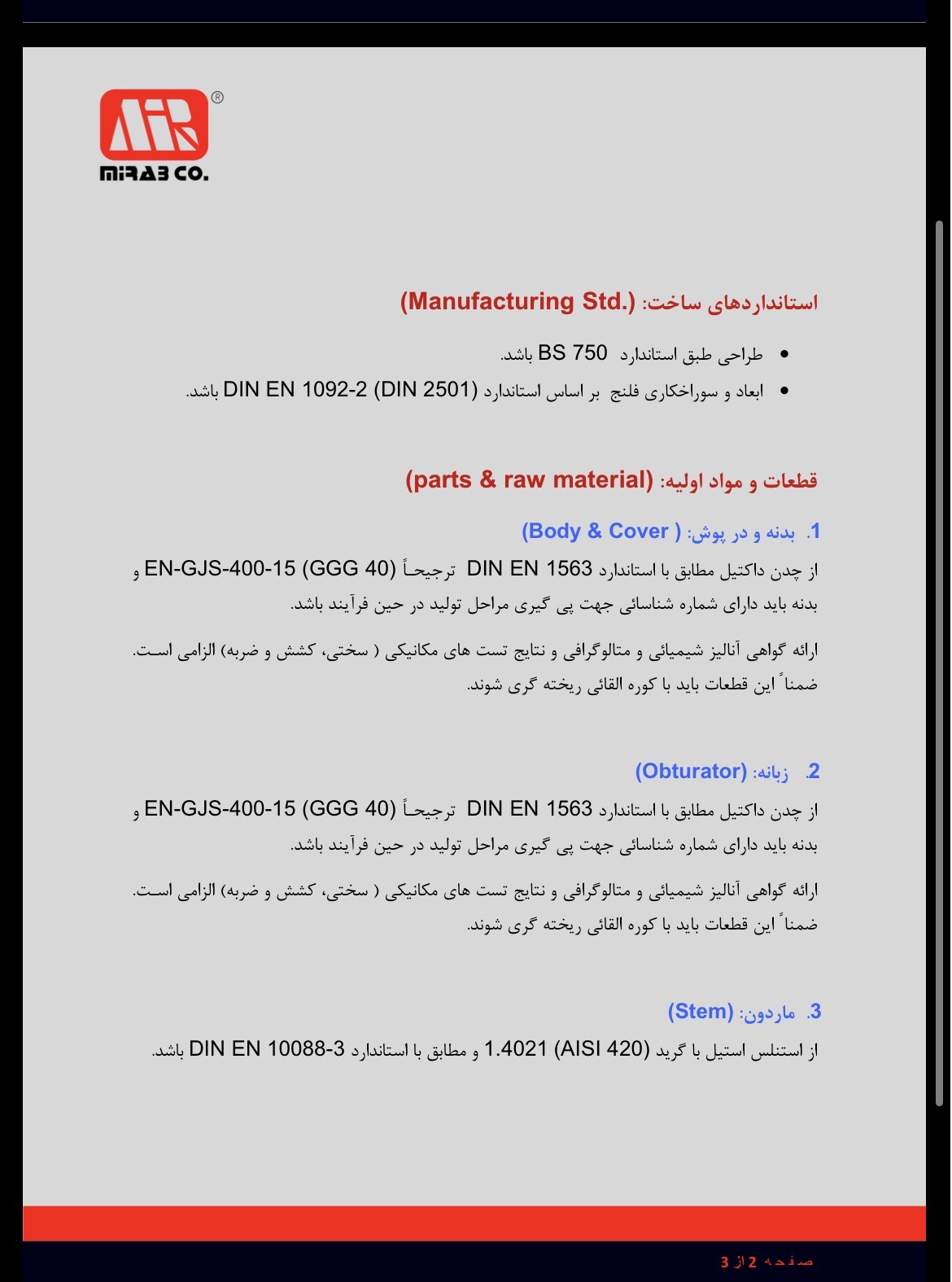

نمای داخلی، زبانه و مکانیزم ماردون
مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنهDuctile Iron
طراحیBreakable Bolts
✓ نقاط قوت
- ⚙بدنه، زبانه، کلاهک و آداپتور از چدن نشکن (EN 1563/EN-GJS-400-15)، مقاوم و مناسب نصب دائم روی خط اصلی آب
- ⚙طراحی ضدضربه: در صورت اصابت ضربه به بدنه بیرونی، تعدادی پیچ مخصوص فیوزی بریده میشوند و از انتقال آسیب به خط لوله اصلی جلوگیری میکنند
- ⚙با وجود شکستن پیچهای ضدضربه، شیر آتشنشانی همچنان بسته باقی میماند و از هدررفت آب جلوگیری میکند
- ⚙تعویض پیچهای بریدهشده پس از حادثه، بهسرعت و سهولت انجام میشود؛ کل شیر نیاز به تعویض ندارد
- ⚙دو مجرای برداشت کوچک (سایز 2½″) و یک مجرای برداشت بزرگ (سایز 4″) برای اتصال همزمان چند شیلنگ یا اتصال به خودروی آتشنشانی
- ⚙مجراهای خروجی با درپوش چدنی محافظت میشوند و بهصورت استاندارد یا مجهز به کوپلینگ (طبق DIN 14319 برای مجرای بزرگ و DIN 14318 برای مجرای کوچک) قابل سفارش هستند
- ⚙پوشش رنگ پلیاستر پودری قرمز (RAL 3020) به روش الکترواستاتیک، مقاوم در برابر خوردگی و بهوضوح قابل تشخیص برای کاربری اضطراری
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و طراحی و ساخت مطابق استاندارد DIN 3222 AUD model P5
! نکات قابل توجه
- ⚙گستره رسمی این محصول در کاتالوگ فقط تا DN150 و PN16 ذکر شده؛ برای پروژههای با سایز یا فشار بالاتر باید استعلام جداگانه شود
- ⚙مکان نصب باید در دسترس خودروهای آتشنشانی و در فاصله مناسب از ساختمان باشد؛ استانداردهای محلی آتشنشانی برای فاصله و فشار موردنیاز باید جداگانه رعایت شود (خارج از محدوده کاتالوگ فنی محصول)
- ⚙جدول دقیق ابعاد و وزن نسخه ایستاده تیپ ۱ (ارتفاع کل، طولهای L) در صفحات ارسالی این کاتالوگ موجود نبود؛ فقط جدول ابعاد نسخه زانویی تیپ ۲ ارائه شده است. برای دریافت ابعاد دقیق تیپ ۱ با کارشناسان میراب یا گسترش صنعت نوین تماس بگیرید
- ⚙بهصورت استاندارد، مجراهای خروجی با درپوش چدنی عرضه میشوند؛ اگر کوپلینگ آماده نیاز دارید، باید هنگام سفارش صراحتاً درخواست شود
تفاوت با شیر آتشنشانی دفنی با تخلیه خودکار شیر آتشنشانی ایستاده تیپ ۱ بهطور کامل بالای سطح زمین قرار دارد و دسترسی سریع بصری و فیزیکی برای اتصال شیلنگ آتشنشانی فراهم میکند؛ به همین دلیل برای فضاهای عمومی، خیابانها و مجاورت ساختمانهای پرتردد رایجتر است. شیر آتشنشانی دفنی با تخلیه خودکار زیر سطح زمین نصب میشود، در برابر ضربه و سرقت مقاومتر است و پس از بسته شدن، آب باقیمانده در بدنه خود را برای جلوگیری از یخزدگی در مناطق سردسیر تخلیه میکند؛ اما دسترسی و شناسایی آن دشوارتر از نوع ایستاده است.
جمعبندی
برای نصب روی خطوط اصلی انتقال آب در معابر عمومی، مجاورت مدارس، بیمارستانها و سالنهای پرتردد که نیاز به دسترسی سریع و قابل مشاهده برای برداشت آب اطفاء حریق دارید، شیر آتشنشانی ایستاده تیپ ۱ میراب مدل HAF با بدنه چدن نشکن و طراحی ضدضربه با پیچهای فیوزی، گزینهای مطمئن در فشار کاری PN16 است.
PILLAR FIRE HYDRANT DUCTILE IRON BODY BREAKABLE BOLTS PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 16 (گستره کلی خانواده محصول: PN 10 – PN 16)
سایز
DN 80 – DN 150
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد طراحی و ساخت
DIN 3222 AUD model P5
استاندارد تست فشار
DIN EN 12266-1
پوشش رنگ
پلیاستر پودری قرمز RAL 3020، الکترواستاتیک
مجراهای خروجی
۲ مجرای کوچک 2½″ + ۱ مجرای بزرگ 4″، با درپوش چدنی (کوپلینگ طبق DIN 14318/14319 قابل سفارش)
گستره کاربرد
برداشت آب برای اطفاء حریق، شستشوی معابر و آبیاری فضای سبز از خط اصلی انتقال آب
تست فشار طبق استاندارد DIN EN 12266-1
فشار اسمی (bar)
تست آببندی (bar)
تست استحکام بدنه (bar)
10
11
17
16
18
25
جدول ابعاد و وزن دقیق نسخه ایستاده تیپ ۱ در صفحات ارسالی این کاتالوگ موجود نبود. اگر آن را در اختیار دارید یا صفحه مربوطه را ارسال کنید، این بخش تکمیل میشود.

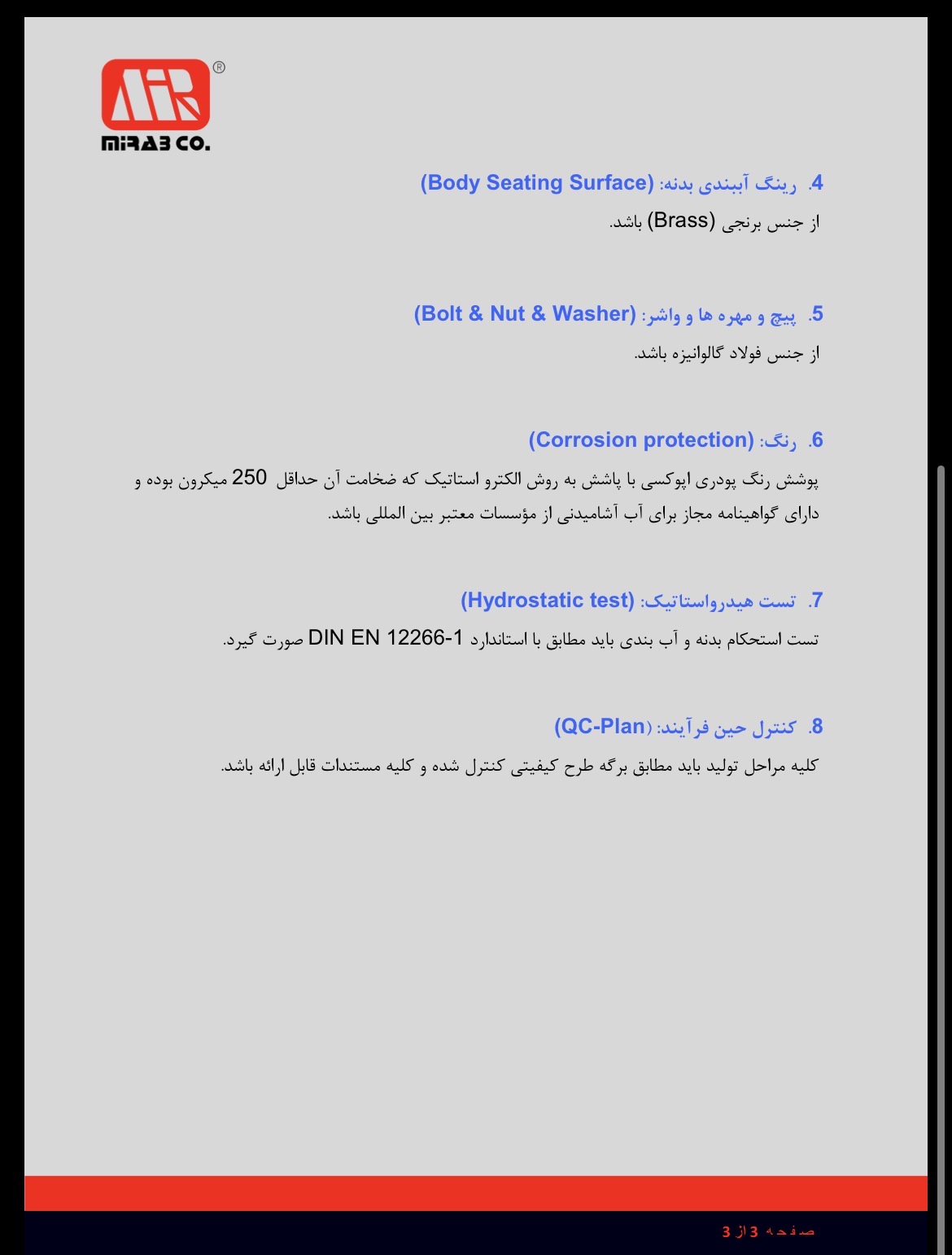

جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن نشکن — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
رینگ آببندی
برنج (Brass)
زبانه
چدن نشکن — EN 1563/EN-GJS-400-15
لاستیک آببندی
Polyurethane
مهره ماردون
برنز آلومینیوم — Al.Bz. (C95200)
ماردون
استینلس استیل — DIN EN 10088-3/1.4021
واشر تفلونی
POM
اورینگ
NBR (به سفارش: EPDM)
کلاهک
چدن نشکن — EN 1563/EN-GJS-400-15
واشر تخت
DIN ISO 898-2 Property Class 8, Zinc Plated
پیچ سرششگوش
DIN ISO 898-1 Property Class 8.8, Zinc Plated
مهره ششگوش
چدن نشکن — EN 1563/EN-GJS-400-15
گردگیر
EPDM (به سفارش: NBR)
پین کلاهک
1.2210
آداپتور
چدن نشکن — EN 1563/EN-GJS-400-15
پین فنری چاکدار
استینلس استیل — DIN EN 10088-3/1.4301
واسطه خروجی
چدن نشکن — EN 1563/EN-GJS-400-15
پیچ آلن
DIN ISO 898-1 Property Class 8.8, Zinc Plated
واشر درپوش
EPDM
درپوش
چدن نشکن — EN 1563/EN-GJS-400-15
مغزی یکطرفه
برنج (Brass)
فنر
استینلس استیل — DIN EN 10088-3/1.4310
ساچمه
NBR
واشر نگهدارنده ساچمه
برنج (Brass)
پین زبانه
استینلس استیل — DIN EN 10088-3/1.4301
بدنهها و رینگ دو تکه از چدن نشکن مطابق استاندارد DIN EN 1563 هستند. مطابق سفارش، بدنه با جنس EN-GJS-500-7 نیز قابل ارائه است.
📖
