نام محصول:شیر پروانهای فلنجدار گیربکسی
برند:VOG IRAN (وگ ایران - بیهمتا)
کلاس فشار:PN16
نوع اتصال:فلنجدار (Wafer Type Between Flanges)

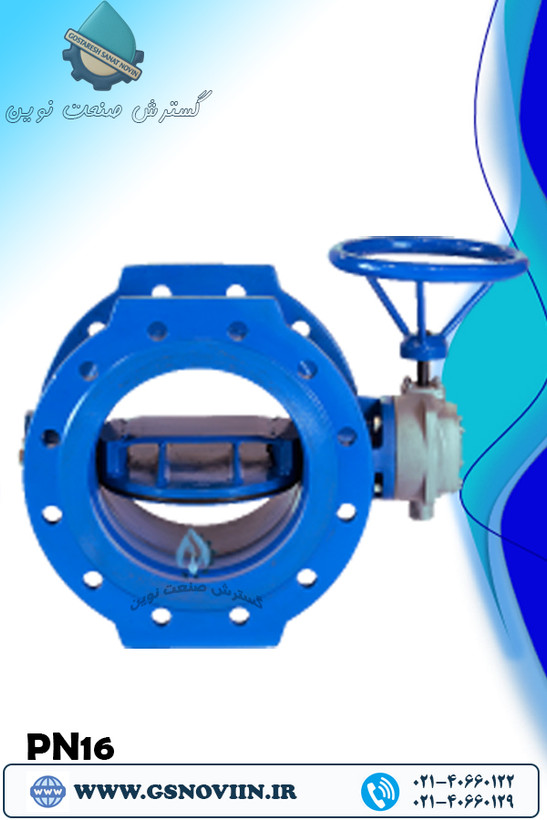

شیر پروانهای فلنجدار گیربکسی با دیسک استیل PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای فلنجدار گیربکسی دیسک استیل PN16 وگ ایران (بیهمتا) — بررسی فنی
معروف به باترفلای فلنجدار گیربکسی، شیر پروانهای فلنجی با گیربکس، Butterfly Valve Flange Type Gearbox Operated و شیر پروانهای دیسک SS304 در بازار شیرآلات صنعتی ایران
این مدل، نسخه فلنجدار کامل (دارای سوراخ رزوهای مستقل روی بدنه) از شیر پروانهای وگ بیهمتا با عملگر گیربکسی و دیسک فولاد زنگنزن است؛ برخلاف نسخه ویفری، این مدل قابلیت نصب مستقل در انتهای خط لوله (نقطه کور) را نیز دارد.

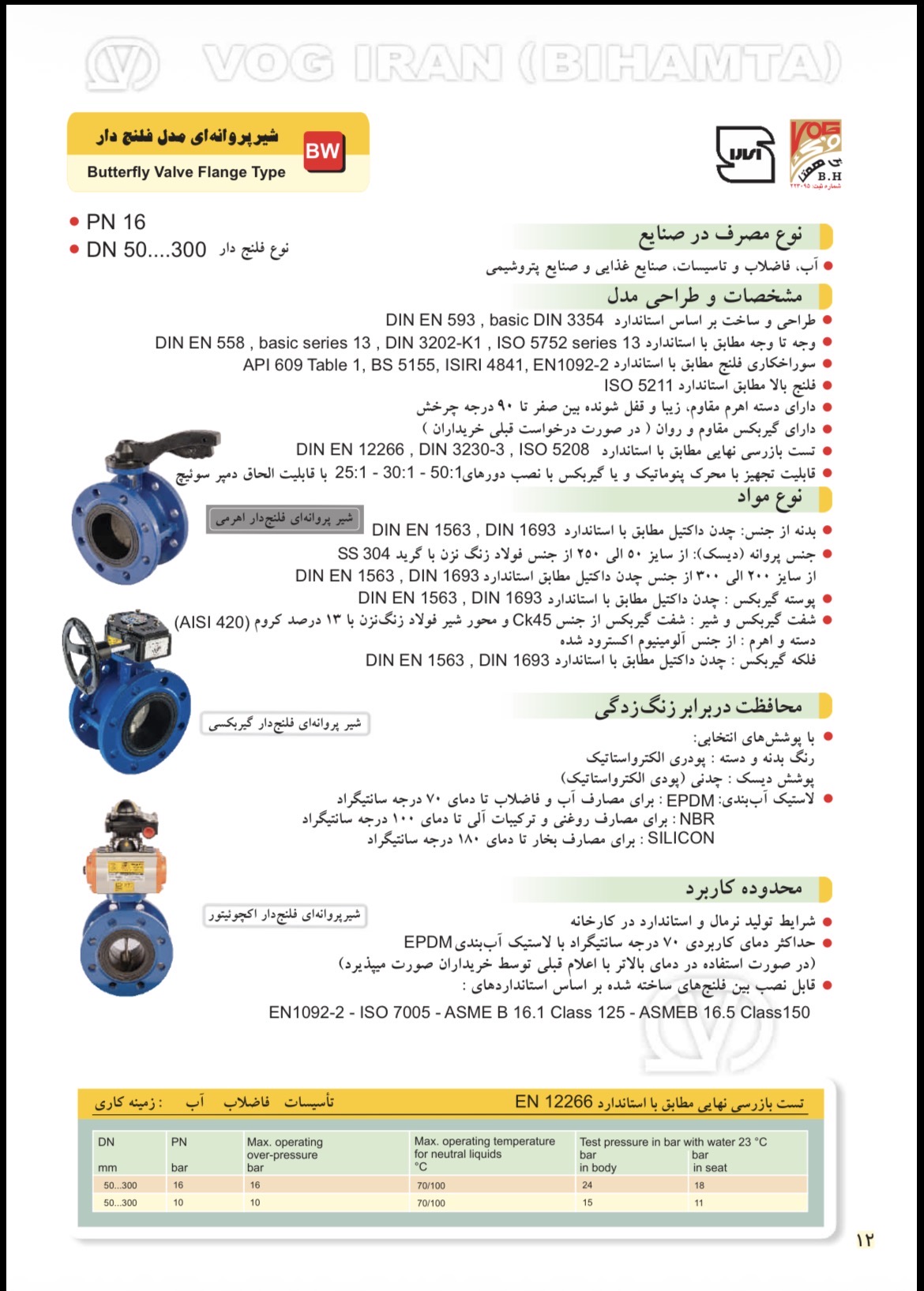

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

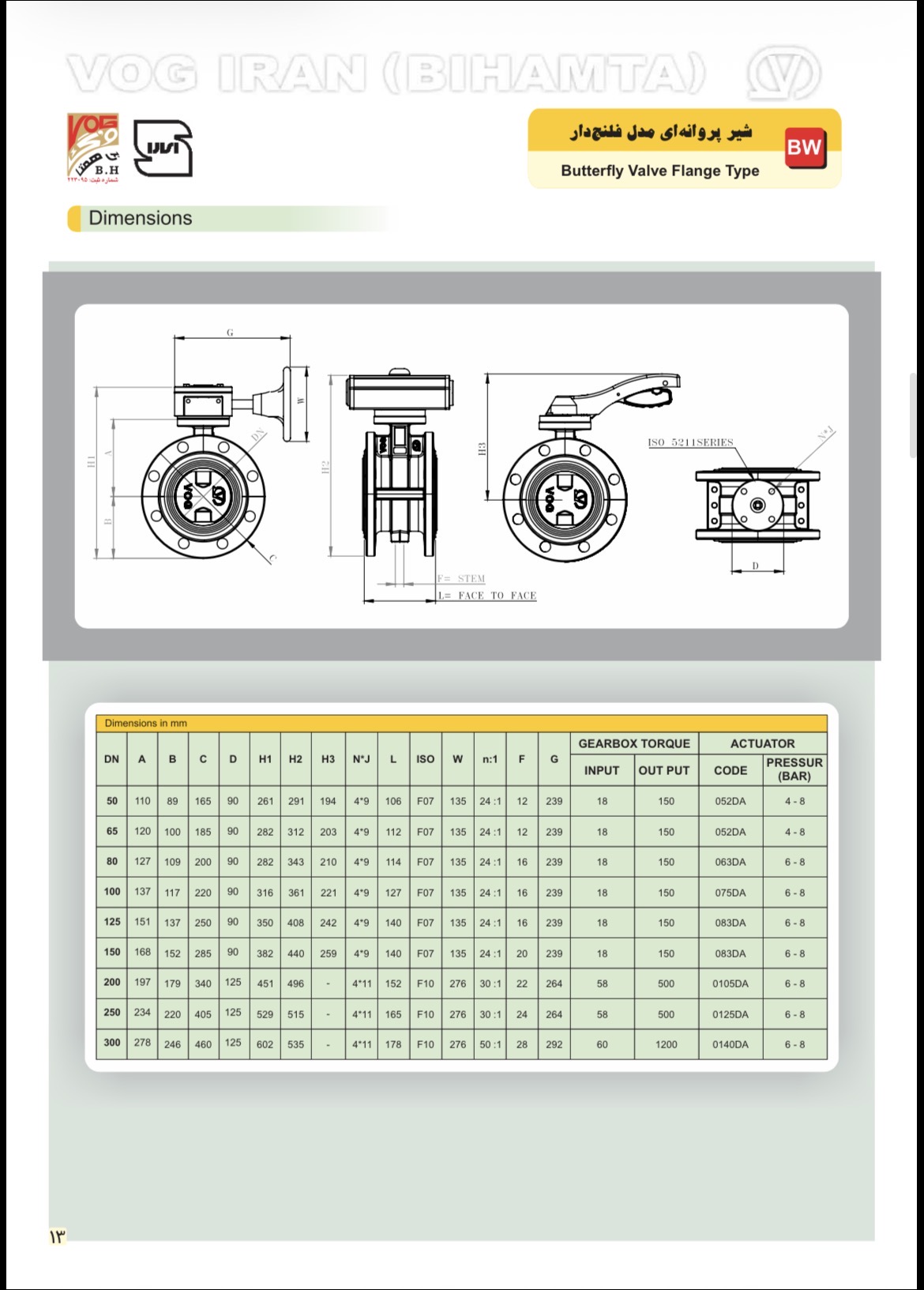

صفحه دوم کاتالوگ — جدول کامل ابعاد و گشتاور گیربکس
فشار کاریPN 16
رنج DN50~300 mm
جنس دیسکSS304*
نوع عملگرGearbox
✓ نقاط قوت
- دیسک از جنس فولاد زنگنزن گرید SS304 در سایزهای کوچکتر، مقاومت بالا در برابر خوردگی و رسوبپذیری نسبت به دیسک چدنی
- اتصال فلنجدار کامل (نه ویفری)، مناسب نصب در انتهای خط لوله (نقطه کور) و اتصالات با نیاز به استحکام مکانیکی بیشتر
- عملگر گیربکسی با نسبت دنده ۲۴:۱ تا ۵۰:۱ (متناسب با سایز)، باز و بسته کردن آسان با نیروی کم و دقت بالا نسبت به دسته اهرمی ساده
- پوسته گیربکس از چدن داکتیل، شفت گیربکس از فولاد Ck45 و محور شیر از فولاد زنگنزن AISI 420 (۱۳٪ کروم)، مقاوم در برابر سایش
- سوراخکاری فلنج مطابق چند استاندارد همزمان: EN 1092-2، API 609 Table 1، BS 5155 و ISIRI 4841 — انعطاف بالا برای تطبیق با پروژههای مختلف
- قابلیت اتصال به محرک پنوماتیک بهجای گیربکس دستی، مطابق استاندارد ISO 5211
! نکات قابل توجه
- طبق کاتالوگ رسمی، دیسک استیل زنگنزن (SS304) برای سایزهای DN50 تا DN250 عرضه میشود و دیسک چدن داکتیل نیز برای سایزهای DN200 تا DN300 در کاتالوگ ذکر شده؛ یعنی در بازه DN200 تا DN250 هر دو جنس ممکن است موجود باشد. برای اطمینان از جنس دقیق دیسک در این بازه، هنگام ثبت سفارش حتماً با کارشناسان هماهنگ و جنس مورد نظر را صراحتاً اعلام کنید.
- حداکثر دمای کاربردی استاندارد ۷۰ درجه سانتیگراد با لاستیک آببندی EPDM است؛ دمای بالاتر فقط با اعلام قبلی خریدار تامین میشود
- نسخه فلنجدار نسبت به نسخه ویفری وزن و حجم بیشتری دارد و برای فضاهای نصب محدود مناسبتر نیست
تفاوت با نسخه ویفری (Wafer Type) نسخه فلنجدار برخلاف نسخه ویفری گیربکسی دیسک استیل، دارای سوراخهای رزوهای مستقل روی بدنه است و میتواند بهتنهایی (بدون فلنج مقابل) در انتهای خط لوله نصب شود؛ این ویژگی آن را برای نقاط کور خط یا اتصالات نیازمند جداسازی یکطرفه مناسبتر میکند. در مقابل، نسخه ویفری سبکتر و اقتصادیتر است اما همیشه باید بین دو فلنج مهار شود.
جمعبندی
برای خطوط صنعتی، آب و پتروشیمی در سایزهای DN50 تا DN300 که نیاز به نصب مستقل در نقاط کور خط و کنترل دقیق با نیروی کم دارند، شیر پروانهای فلنجدار با عملگر گیربکسی وگ ایران، مطابق استانداردهای DIN EN 593 و ISO 5211، گزینهای مطمئن و کارآمد است؛ برای سایزهای مرزی DN200 تا DN250 حتماً جنس دیسک مورد نیاز (استیل یا چدن داکتیل) را هنگام سفارش مشخص کنید.
FLANGE TYPE GEARBOX OPERATED SS304 DISK DN 50-300 PN 16
مشخصات فنی و گشتاور گیربکس (DN50 تا DN300)
| DN | A | B | C | D | H1 | H2 | ISO | n:1 | گشتاور ورودی | گشتاور خروجی | کد محرک | فشار محرک (bar) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 110 | 89 | 165 | 90 | 261 | 291 | F07 | 24:1 | 18 | 150 | 052DA | 4-8 |
| 65 | 120 | 100 | 185 | 90 | 282 | 312 | F07 | 24:1 | 18 | 150 | 052DA | 4-8 |
| 80 | 127 | 109 | 200 | 90 | 282 | 343 | F07 | 24:1 | 18 | 150 | 063DA | 6-8 |
| 100 | 137 | 117 | 220 | 90 | 316 | 361 | F07 | 24:1 | 18 | 150 | 075DA | 6-8 |
| 125 | 151 | 137 | 250 | 90 | 350 | 408 | F07 | 24:1 | 18 | 150 | 083DA | 6-8 |
| 150 | 168 | 152 | 285 | 90 | 382 | 440 | F07 | 24:1 | 18 | 150 | 083DA | 6-8 |
| 200 | 197 | 179 | 340 | 125 | 451 | 496 | F10 | 30:1 | 58 | 500 | 0105DA | 6-8 |
| 250 | 234 | 220 | 405 | 125 | 529 | 515 | F10 | 30:1 | 58 | 500 | 0125DA | 6-8 |
| 300 | 278 | 246 | 460 | 125 | 602 | 535 | F10 | 50:1 | 60 | 1200 | 0140DA | 6-8 |
ابعاد A تا H2 بر حسب میلیمتر است. سایز DN300 طبق کاتالوگ با دیسک چدن داکتیل (نه استیل) عرضه میشود.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل EN 1563/DIN 1693 |
| دیسک (DN50 تا DN250) | فولاد زنگنزن گرید SS304 |
| دیسک (DN200 تا DN300) | چدن داکتیل EN 1563/DIN 1693 — طبق کاتالوگ، در بازه DN200 تا DN250 هر دو جنس ممکن است موجود باشد؛ هنگام سفارش مشخص شود |
| پوسته گیربکس | چدن داکتیل EN 1563/DIN 1693 |
| شفت گیربکس | فولاد Ck45 |
| محور شیر | فولاد زنگنزن با ۱۳٪ کروم (AISI 420) |
| دسته و اهرم | آلومینیوم اکسترود شده |
| فلکه گیربکس | چدن داکتیل EN 1563/DIN 1693 |
| لاستیک آببندی | EPDM (آب/فاضلاب) / NBR (روغن) / SILICON (بخار) |
| پوشش رنگ بدنه و دسته | پودری الکترواستاتیک |
استانداردهای مرجع طراحی
طراحی و ساخت مطابق DIN EN 593 (basic DIN 3354)؛ وجهبهوجه مطابق DIN EN 558 سری ۱۳ (DIN 3202-K1 / ISO 5752 سری ۱۳)؛ سوراخکاری فلنج مطابق API 609 Table 1، BS 5155، ISIRI 4841 و EN 1092-2؛ فلنج بالا مطابق ISO 5211؛ تست بازرسی نهایی مطابق DIN EN 12266، DIN 3230-3 و ISO 5208.
کاتالوگ رسمی و راهنمای انتخاب وگ بیهمتامعرفی برند، استانداردها و راهنمای انتخاب نوع شیر پروانهای مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود.
سوالات متداول
تفاوت شیر پروانهای فلنجدار با نسخه ویفری چیست؟
نسخه فلنجدار دارای سوراخهای رزوهای مستقل است و میتواند بهتنهایی در انتهای خط لوله نصب شود؛ نسخه ویفری سبکتر است اما همیشه باید بین دو فلنج مهار شود.
در چه سایزهایی دیسک از جنس استیل زنگنزن است؟
طبق کاتالوگ، دیسک استیل SS304 برای DN50 تا DN250 عرضه میشود و از DN200 تا DN300 نیز نسخه دیسک چدن داکتیل موجود است؛ در بازه DN200 تا DN250 جنس دقیق را هنگام سفارش با کارشناسان هماهنگ کنید.
آیا امکان جایگزینی گیربکس با محرک پنوماتیک وجود دارد؟
بله، این شیر مطابق استاندارد ISO 5211 قابلیت اتصال به محرک پنوماتیک بهجای گیربکس دستی را دارد.
حداکثر دمای کاری این شیر چقدر است؟
حداکثر دمای کاربردی استاندارد با لاستیک آببندی EPDM، ۷۰ درجه سانتیگراد است؛ برای دمای بالاتر باید هنگام سفارش بهصورت مکتوب اعلام شود.
این شیر را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و جنس دیسک مناسب با شمارههای ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
