آیا این شیر برای تنظیم جریان مناسب است؟:خیر. شیر کشویی باید عمدتاً در وضعیت کاملاً باز یا کاملاً بسته استفاده شود و تنظیم مداوم جریان می‌تواند باعث آسیب به زبانه و سطوح آب‌بندی شود.

آیا شیر کشویی زبانه فلزی دوطرفه است؟:بله، ساختار شیر کشویی امکان عبور جریان در هر دو جهت را فراهم می‌کند.

این شیر برای چه سیالاتی مناسب است؟:کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با متریال شیر است.

آیا این شیر برای خطوط آبرسانی مناسب است؟:بله، شیر کشویی زبانه فلزی PN16 برای خطوط انتقال و توزیع آب و بسیاری از کاربردهای آبرسانی و صنعتی استفاده می‌شود.

نمایش بیشتر

مشخصات

نوع محصول

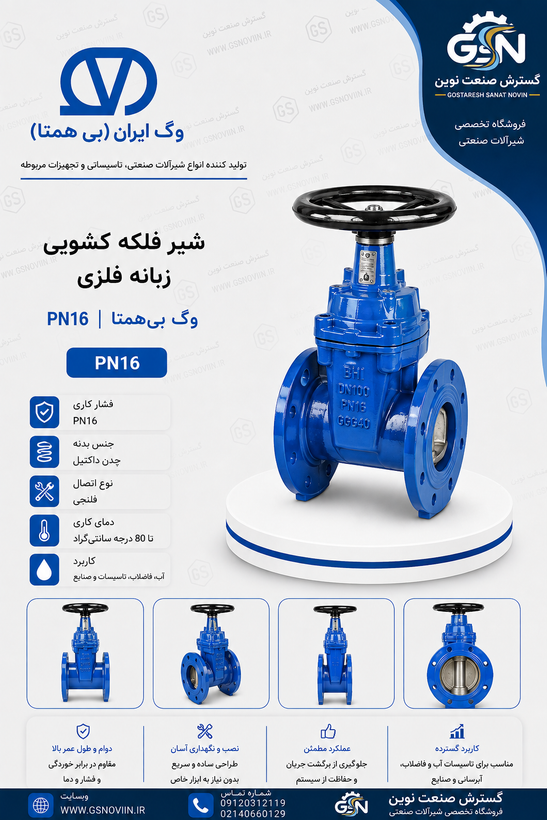

شیر فلکه کشویی زبانه فلزی (Metal Seated Gate Valve)

برند

وگ‌بی همتا

کلاس فشار

PN16

نوع اتصال

فلنجی (Flanged)

نوع عملکرد

دستی با فلکه (Handwheel Operated)

نوع مکانیزم

کشویی با زبانه گوه‌ای (Wedge Gate)

جنس بدنه و‌کلاهک

چدن داکتیل EN-GJS-400 / GGG40

جنس زبانه

چدن داکتیل با رینگ آب‌بندی برنزی

جنس رینگ آب‌بندی

برنز فسفردار

جنس محور

استنلس‌استیل AISI 420 با حدود 13٪ کروم

جنس اورینگ ها

سیلیکون / EPDM / NBR

نوع آب بندی

فلز به فلز (Metal Seated)

جهت جریان

دوطرفه (Bi-directional)

پوشش سطحی

رنگ اپوکسی پودری الکترواستاتیک در داخل و خارج بدنه

دمای کاری

بسته به نوع آب‌بندی و شرایط کاری سیال

سیالات قابل استفاده

آب، آب خام، آب صنعتی و سایر سیالات سازگار با متریال شیر

کاربرد اصلی

قطع و وصل جریان در خطوط انتقال و توزیع آب، شبکه‌های آبرسانی، تأسیسات و کاربردهای صنعتی

ویژگی خاص

آب‌بندی فلزی و مناسب خطوط آب و سیالات صنعتی.

شیر فلکه کشویی زبانه فلزی چه کاربردی دارد؟

برای قطع و وصل کامل جریان در خطوط لوله استفاده می‌شود و برای تنظیم مداوم دبی مناسب نیست.

جنس بدنه شیر چیست؟

بدنه و کلاهک از چدن داکتیل EN-GJS-400 یا GGG40 ساخته شده‌اند.

جنس زبانه شیر چیست؟

زبانه از چدن داکتیل ساخته شده و دارای رینگ آب‌بندی برنزی است.

مزیت زبانه فلزی چیست؟

زبانه فلزی برای کاربردهایی که مقاومت مکانیکی و دوام بالاتر در شرایط کاری مختلف مورد نیاز است، گزینه مناسبی است.

PN16 یعنی چه؟

PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.

آیا این شیر برای تنظیم جریان مناسب است؟

خیر. شیر کشویی باید عمدتاً در وضعیت کاملاً باز یا کاملاً بسته استفاده شود و تنظیم مداوم جریان می‌تواند باعث آسیب به زبانه و سطوح آب‌بندی شود.

آیا شیر کشویی زبانه فلزی دوطرفه است؟

بله، ساختار شیر کشویی امکان عبور جریان در هر دو جهت را فراهم می‌کند.

این شیر برای چه سیالاتی مناسب است؟

کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با متریال شیر است.

آیا این شیر برای خطوط آبرسانی مناسب است؟

بله، شیر کشویی زبانه فلزی PN16 برای خطوط انتقال و توزیع آب و بسیاری از کاربردهای آبرسانی و صنعتی استفاده می‌شود.

توضیحات

برای خطوط صنعتی سنگین، پتروشیمی یا سایزهای غیرمتداول (از DN40 کوچک تا DN500 بزرگ) که دما یا فشار خط بالاتر از حد مجاز شیرهای زبانه لاستیکی است، شیر کشویی زبانه فلزی PN16 وگ بی‌همتا با محور فولاد ضدزنگ AISI 420، از گسترش صنعت نوین قابل تهیه است.

شیر کشویی PN16 زبانه فلزی وگ بی‌همتا

PN10/16DN40-500GGG40 BodyAISI 420 StemMetallic Sealing

این محصول برای چه کسی و کجا کاربرد دارد

پتروشیمی و پالایشگاه

برای خطوطی با دمای بالاتر از ۷۰-۱۲۰ درجه یا نیاز به آب‌بندی فلز-به-فلز، جایی که مقاومت مکانیکی بالاتر از نسخه لاستیکی لازم است.

آب و فاضلاب صنعتی

در خطوط اصلی انتقال با سایز بزرگ (DN300 به بالا) و بازوبسته‌شدن مکرر، جایی که دوام مکانیکی بلندمدت اهمیت دارد.

پیمانکار صنعتی

برای پروژه‌هایی که سایز غیرمتداول (DN40 یا DN450) نیاز است و در نسخه لاستیکی موجود نیست.

مشاور و طراح

برای درج در اسپک با استاندارد مشخص (EN 1092-2، EN 1563)، با انتخاب نوع محور (OS&Y یا ثابت) بر اساس نقشه اجرایی.

نکات نصب و نگهداری

هنگام نصب

پیش از نصب، داخل خط لوله را از براده و ذرات اضافی تمیز کنید؛ ذرات ساینده روی سطح آب‌بندی فلز-به-فلز اثر مستقیم دارد.
لوله‌ها را هم‌راستا نصب کنید تا تنش اضافی به بدنه چدنی وارد نشود.
در سایز DN400 و DN500 که فقط با گیربکس عرضه می‌شود، فضای کافی برای چرخش دسته گیربکس در نظر بگیرید.
نوع اورینگ (EPDM/NBR/SILICON) را متناسب با سیال و دمای واقعی خط، هنگام سفارش اعلام کنید.

در نگهداری دوره‌ای

نشتی در حالت کاملاً بسته و روانی چرخش محور را در بازدید دوره‌ای بررسی کنید.
طبق طراحی محصول، آب‌بند محور بدون نیاز به دمونتاژ کامل شیر قابل تعویض است.
به مکانیزم عملگر نیروی بیش از حد وارد نکنید؛ در سایزهای ۲۵۰ به بالا از گیربکس گشتاوری استفاده کنید.
در سایز ۴۰ زبانه از جنس برنز است؛ در سایزهای ۵۰ به بالا چدن داکتیل با رینگ برنزی یا استیل — نوع رینگ را هنگام سفارش قطعه یدکی مشخص کنید.

اگر خط شما آب یا فاضلاب شهری با دمای معمول است: نسخه زبانه لاستیکی معمولاً آب‌بندی نرم‌تری در برابر رسوب ریز ایجاد می‌کند و اقتصادی‌تر است؛ مشخصات آن را اینجا ببینید: شیر فلکه کشویی PN16 زبانه لاستیکی.

چرا خرید از گسترش صنعت نوین

1
مشاوره فنی رایگان پیش از خرید: راهنمایی در انتخاب سایز، نوع محور (OS&Y یا ثابت) و اورینگ متناسب با دما و سیال واقعی خط شما.
2
رنج سایزی کامل از DN40 تا DN500: برای سایزهای خیلی کوچک یا خیلی بزرگ که در بازار به‌سختی پیدا می‌شوند، در یک مجموعه موجود است.
3
مدارک فنی رسمی: دیتاشیت و جدول کامل ابعاد فلنج برای ضمیمه به مستندات پروژه یا تأییدیه مشاور در اختیار شما قرار می‌گیرد.
4
ارتباط مستقیم و سریع: پاسخ‌گویی به استعلام قیمت و موجودی از طریق تماس، واتس‌اپ یا تلفن ثابت، بدون واسطه.

روند سفارش

تماس یا ارسال پیامسایز (DN)، فشار خط (PN10 یا PN16) و دما/نوع سیال را اعلام کنید.
بررسی و پیشنهاد فنیکارشناس ما نوع محور (OS&Y یا ثابت) و اورینگ مناسب را مشخص می‌کند.
استعلام قیمت و صدور پیش‌فاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام می‌شود.
تحویل و مدارکمحصول همراه با مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده می‌شود.

سؤالات پرتکرار خریداران

آیا برای سیالات با دمای بالا (تا ۱۴۰ درجه) مناسب است؟

دمای استاندارد کارخانه تا ۱۰۰ درجه با فشار ۱۶ بار است؛ برای دمای ۱۴۰ درجه باید هنگام سفارش صراحتاً اعلام شود تا اورینگ و مشخصات مناسب تأمین شود.

آیا امکان خرید تک‌عددی یا فقط عمده است؟

هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.

در سایز DN40 محصول موجود است؟

بله، این محصول در رنج DN40 تا DN500 موجود است؛ در سایز ۴۰ زبانه از جنس برنز است، نه چدن داکتیل مثل سایزهای بزرگ‌تر.

مدارک فنی برای تأیید مشاور پروژه ارائه می‌شود؟

بله، دیتاشیت رسمی کارخانه و جدول کامل ابعاد فلنج برای ضمیمه به مستندات پروژه در اختیار خریدار قرار می‌گیرد.

استعلام قیمت و مشاوره خرید

برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان انتخاب نوع محور و اورینگ، با گسترش صنعت نوین در ارتباط باشید.

تلفن ثابت: ۰۲۱-۴۰۶۶۰۱۲۹ موبایل: ۰۹۱۲۰۳۱۲۱۱۹ واتس‌اپ

نقد و بررسی

نقد و بررسی تخصصی

شیر فلکه کشویی زبانه فلزی PN16 وگ ایران (بی‌همتا) — بررسی فنی

معروف به شیر کشویی زبانه فلزی صنعتی، Gate Valve Metallic Sealing و شیر کشویی OS&Y در بازار شیرآلات صنعتی

خلاصه: شیر کشویی با آب‌بندی فلز روی فلز (بدون لاستیک)، برای فشار تا ۱۶ بار و دمای تا ۱۰۰ درجه سانتی‌گراد، در رنج سایزی بسیار وسیع از ۴۰ تا ۵۰۰ میلی‌متر. مناسب برای خطوط صنعتی سنگین، پتروشیمی و آب و فاضلاب که سیال یا دمای خط بالاتر از حد مجاز نسخه زبانه لاستیکی است. برای مهندس طراح: جنس اورینگ (EPDM/NBR/SILICON) و نوع محور را طبق دمای واقعی خط انتخاب کنید. برای نصاب: در سایز ۴۰۰ و ۵۰۰ فقط با گیربکس عرضه می‌شود، دسته دستی ساده در این دو سایز موجود نیست.

دیتاشیت فنی شیر فلکه کشویی زبانه فلزی PN16 وگ ایران بی‌همتا - معرفی و مشخصات

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

دیتاشیت فنی شیر فلکه کشویی زبانه فلزی PN16 وگ ایران بی‌همتا - جدول ابعاد و اتصالات

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج

فشار کاریPN 10/16

رنج DN40~500 mm

جنس بدنهDuctile Iron

نوع آب‌بندیMetallic

✓ نقاط قوت

دو مکانیزم محور در دسترس: محور صعودی-نزولی (OS&Y) با گشتاور فلکه یا گیربکس، و محور ثابت — متناسب با فضای نصب و نیاز پایش وضعیت شیر
زبانه (وج) در سایز ۴۰ از جنس برنزی؛ از سایز ۵۰ تا ۵۰۰ چدن داکتیل با رینگ آب‌بندی برنزی یا استیل، مقاوم در برابر سایش و خوردگی
محور از فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)، استحکام و مقاومت خوردگی بالا در چرخش مکرر
قابلیت تعویض آسان آب‌بند محور بدون نیاز به دمونتاژ کامل شیر
پوشش اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون در سطوح داخلی و خارجی، طبق استاندارد Real 5005
در سایزهای ۲۵۰ تا ۵۰۰، امکان تجهیز با گیربکس گشتاوری برای باز و بسته کردن راحت‌تر شیرهای بزرگ

! نکات قابل توجه

حداکثر دمای کاربردی استاندارد ۱۰۰ درجه سانتی‌گراد با فشار ۱۶ بار (برای چدن داکتیل با اورینگ سیلیکون)؛ دمای ۱۴۰ درجه فقط طبق سفارش مشتری قابل تامین است
در سایزهای ۴۰۰ تا ۵۰۰، فقط مکانیزم محور صعودی-نزولی با گیربکس گشتاوری موجود است؛ گزینه گشتاور فلکه دستی در این رنج ارائه نمی‌شود
جنس اورینگ (EPDM/NBR/SILICON) باید متناسب با نوع سیال انتخاب شود؛ انتخاب نادرست می‌تواند به آب‌بندی آسیب بزند

تفاوت با شیر کشویی زبانه لاستیکی شیر کشویی زبانه فلزی برای فشار و دمای عملیاتی بالاتر و کاربردهای صنعتی سنگین‌تر مناسب‌تر است، در حالی که نسخه زبانه لاستیکی (Resilient Seated) با پوشش کامل لاستیکی روی زبانه، آب‌بندی نرم‌تر و کاربرد اصلی آن در خطوط آب و فاضلاب شهری با حداکثر دمای ۷۰ تا ۱۲۰ درجه است. مشخصات نسخه لاستیکی: شیر فلکه کشویی PN16 زبانه لاستیکی.

کاربرد در صنعت

پتروشیمی و پالایشگاه

برای خطوطی با دما و فشار بالاتر از حد مجاز نسخه لاستیکی، جایی که آب‌بندی فلز-به-فلز و مقاومت بالا در برابر سیالات صنعتی سنگین لازم است.

آب و فاضلاب صنعتی

در خطوط اصلی انتقال با سایز بزرگ (DN300 به بالا) که نیاز به دوام مکانیکی بالا در بازوبسته‌شدن مکرر دارند.

مشاور و طراح

برای درج در اسپک با استاندارد مشخص (EN 1092-2، EN 1563)، با انتخاب دقیق سایز از جدول کامل فلنج زیر.

پیمانکار صنعتی

برای پروژه‌هایی که سایز غیرمتداول (مثل DN450 یا DN40) نیاز است و در نسخه لاستیکی رنج سایزی محدودتری ارائه می‌شود.

راهنمای انتخاب — زبانه فلزی یا لاستیکی؟

دما و فشار خط: اگر دمای خط بالاتر از ۷۰-۱۲۰ درجه است یا فشار به سمت بالای PN16 نزدیک می‌شود، زبانه فلزی (همین محصول) گزینه مطمئن‌تری است.
سایز موردنیاز: برای سایزهای خیلی کوچک (DN40) یا خیلی بزرگ (DN400-500)، این خانواده رنج وسیع‌تری نسبت به نسخه لاستیکی دارد.
آب‌بندی صددرصد در ذرات ریز رسوب: اگر خط آب شهری با رسوب ریز است و آب‌بندی نرم اهمیت دارد، نسخه زبانه لاستیکی معمولاً ترجیح داده می‌شود.
نصب مدفون: برای نصب زیرخاکی باید نسخه دفنی دسته‌بلند سفارش داده شود، نه نسخه روکار.

جمع‌بندی

برای خطوط صنعتی آب، فاضلاب و تاسیسات پتروشیمی که نیاز به قطع و وصل کامل جریان سیال با دوام بالا در فشار PN16 و رنج سایزی گسترده از DN40 تا DN500 دارند، شیر فلکه کشویی زبانه فلزی وگ ایران با محور فولاد ضدزنگ و زبانه مقاوم، گزینه‌ای استاندارد و قابل اتکا برای پروژه‌های صنعتی است.

METALLIC SEALING DUCTILE IRON BODY OS&Y / FIXED STEM DN 40-500 PN 10/16

مشخصات فنی و ابعاد فلنج (تمام سایزها — PN16، مطابق EN 1092-2)

DN (mm)	40	50	65	80	100	125	150	200	250	300	350	400	450	500
وجه به وجه L	150	165	185	200	220	250	285	340	405	460	520	580	640	715
قطر فلنج D	150	165	185	200	220	250	285	340	405	460	520	580	640	715
K (دایره پیچ)	110	125	145	160	180	210	240	295	355	410	470	525	585	650
تعداد سوراخ	4	4	4	8	8	8	8	12	12	12	16	16	20	20
d2 (قطر سوراخ)	19	19	19	19	19	19	23	23	28	28	28	31	31	34

جدول بالا مطابق ابعاد فلنج PN16 (EN 1092-2) از دیتاشیت رسمی کاتالوگ استخراج شده است. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید. برای مقادیر h1/h2 (ارتفاع گیربکس) و جزئیات نسخه PN10، به تصویر صفحه دوم کاتالوگ مراجعه کنید.

جنس قطعات

نام قطعه	جنس
بدنه و کلاهک	چدن داکتیل EN-GJS-400 (GGG40)
زبانه (سایز ۴۰)	برنزی
زبانه (سایز ۵۰ تا ۵۰۰)	چدن داکتیل با رینگ آب‌بندی برنزی یا استیل
محور	فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)
مهره محور (سایز ۴۰ تا ۲۵۰)	برنج فورج‌شده
مهره محور (سایز ۲۵۰ تا ۵۰۰)	چدن داکتیل
اورینگ‌ها	EPDM / NBR / SILICON (متناسب با نوع سیال)
پوشش ضدخوردگی	رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)

استانداردهای مرجع طراحی

وجه‌به‌وجه مطابق ISIRI 3363 و EN 558 (سری پایه ۱۴ / DIN 3202,F4)؛ ابعاد فلنج مطابق EN 1092-2؛ تست بازرسی نهایی مطابق ISIRI 3363 و EN 12266 (DIN 3230 part 3)؛ جنس چدن مطابق EN 1563 (DIN 1693).

سؤالات متداول

تفاوت زبانه فلزی با زبانه لاستیکی در انتخاب چیست؟
زبانه فلزی برای دما/فشار بالاتر و کاربرد صنعتی سنگین‌تر مناسب‌تر است؛ زبانه لاستیکی آب‌بندی نرم‌تری در برابر رسوب ریز خطوط آب شهری دارد.

در سایز DN400 و DN500 گزینه دسته دستی ساده وجود دارد؟
خیر، در این دو سایز طبق دیتاشیت فقط با گیربکس گشتاوری عرضه می‌شود.

آیا آب‌بند محور را می‌توان بدون باز کردن کامل شیر تعویض کرد؟
بله، طبق طراحی محصول قابلیت تعویض آب‌بند محور بدون دمونتاژ کامل شیر وجود دارد.

حداکثر دمای کاری چقدر است؟
با اورینگ استاندارد سیلیکون، ۱۰۰ درجه سانتی‌گراد در فشار ۱۶ بار؛ دمای ۱۴۰ درجه فقط با اعلام قبلی هنگام سفارش قابل تأمین است.
