نوع محصول:شیر کشویی دفنی (Underground Gate Valve)
برند:وگ بی همتا
نوع شیر:شیر کشویی زبانه فلزی (Metal Seated Gate Valve)
کلاس فشار:PN16
شیر کشویی دفنی دسته بلند زبانه فلزی PN16 وگ بی‌همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی

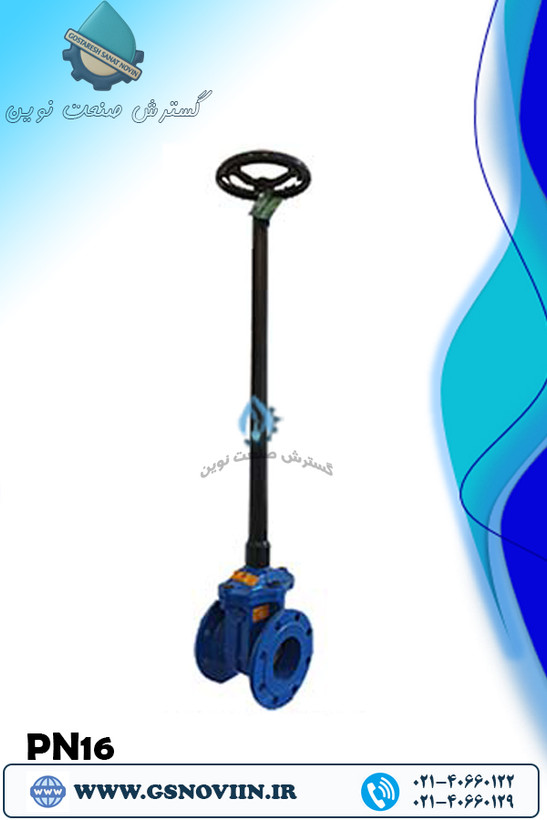

شیر کشویی دفنی دسته بلند زبانه فلزی PN16 وگ بی‌همتا
مدل Gate Underground Post Gate Valve – Metallic Sealing؛ در بازار با نام‌های شیر کشویی دفنی دسته بلند، شیر فلکه دفنی و Underground Gate Valve نیز شناخته می‌شود
شیر کشویی دفنی برای نصب زیرخاکی طراحی شده؛ بدنه اصلی شیر زیر سطح زمین قرار می‌گیرد و فقط یک غلاف فولادی با فلکه در سطح زمین باقی می‌ماند. این ساختار امکان قطع و وصل جریان از سطح زمین را بدون نیاز به حفاری مجدد فراهم می‌کند و بدنه شیر را از برخورد، خرابکاری و عوامل محیطی مصون نگه می‌دارد. در این مدل، آب‌بندی زبانه از نوع فلزی (رینگ برنزی/استیل) است که نسبت به نوع لاستیکی، دمای کاری بالاتری را تحمل می‌کند.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران
خلاصه فنی
کلاس فشار PN16 (نیز موجود در PN10)، بدنه و کلاهک چدن داکتیل EN-GJS-400 (GGG40)، آب‌بندی زبانه فلزی با رینگ برنزی یا استیل، محور از فولاد زنگ‌نزن AISI 420، غلاف فولادی ST37 با ارتفاع قابل تنظیم بر اساس عمق دفن پروژه. حداکثر دمای کاربردی 100 درجه سانتی‌گراد. کاربرد: آب، فاضلاب و تاسیسات.

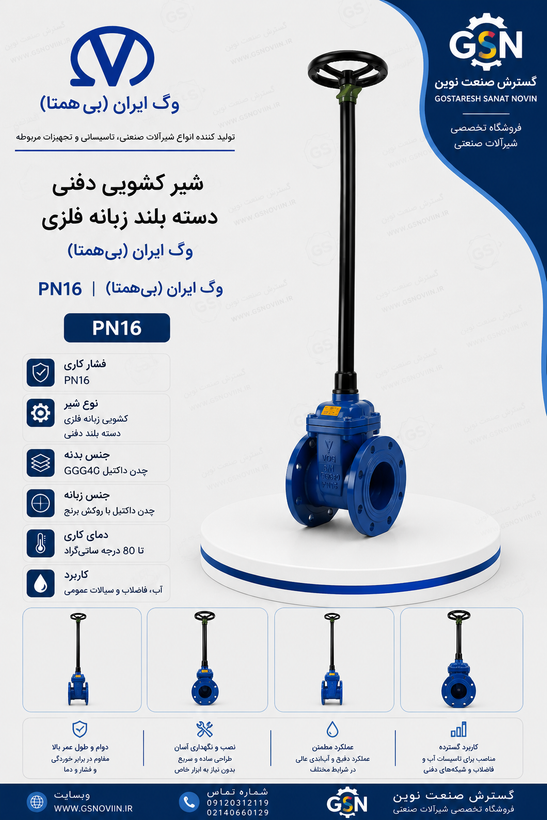

تصویر محصول و دیتاشیت فنی کامل — استاندارد EN 1092-2 / EN 12266
فشار کاریPN10/16
دمای کاریMax 100°C
جنس بدنهGGG40
رنج سایزDN40-300
مشخصات فنی
مشخصه
مقدار
محدوده سایز استاندارد (DN)
40 ... 300 mm
کلاس فشار
PN 10 / PN 16
حداکثر دمای کاربری
100 °C
نوع آب‌بندی زبانه
فلزی (رینگ برنزی یا استیل)
استاندارد وجه‌به‌وجه
ISIRI 3363, EN 558 series 14
استاندارد ابعاد فلنج
EN 1171 (DIN 3352)
استاندارد تست بازرسی نهایی
EN 12266 (DIN 3230 part3)
نوع مکانیزم
محور ثابت؛ ارتفاع غلاف قابل تنظیم بر اساس عمق دفن سفارش مشتری
نکته شفافیت درباره رنج سایز بر اساس فهرست مدل‌های کاتالوگ رسمی، رنج استاندارد این محصول DN40 تا DN300 است. جدول تست فشار همان کاتالوگ برای کلاس PN16 تا DN500 را نیز نشان می‌دهد که ممکن است به سفارش ویژه یا رنج تولید گسترده‌تر خانواده محصول اشاره داشته باشد. برای سایزهای بالاتر از DN300، پیش از سفارش موجودی و امکان تولید را با واحد فروش گسترش صنعت نوین تأیید کنید.
✓ نقاط قوت
- تحمل دمای کاری بالاتر (تا 100 درجه سانتی‌گراد) نسبت به نوع زبانه لاستیکی (70 درجه)
- رینگ آب‌بندی برنزی یا استیل روی زبانه، مقاومت مکانیکی بالا در فشارهای بالا
- بدنه اصلی زیر خاک قرار می‌گیرد و از دستبرد، خرابکاری و آسیب‌های محیطی مصون می‌ماند
- غلاف فولادی ST37 با ارتفاع قابل تنظیم بر اساس سفارش، متناسب با عمق دفن پروژه
- عملکرد و کنترل جریان از سطح زمین، بدون نیاز به گودبرداری مجدد
! نکات قابل توجه
- آب‌بندی فلز به فلز نسبت به نوع لاستیکی در برابر ذرات جامد و سخت داخل خط لوله آسیب‌پذیرتر است؛ ذرات ممکن است در نشیمنگاه گیر کرده و آب‌بندی را ضعیف کنند
- نصب صحیح نیازمند تعیین دقیق عمق دفن و ارتفاع غلاف پیش از سفارش است — این مشخصه محصولی سفارشی محسوب می‌شود
- برای سایزهای بزرگ‌تر، مکانیزم محور صعودی/نزولی با گشتاور گیربکسی نیاز به فلکه مخصوص دارد
زبانه فلزی یا لاستیکی — کدام را انتخاب کنیم؟ برای خطوط آب و فاضلاب شهری با دمای متعارف که آب‌بندی صددرصد و بدون نشتی اولویت اصلی است، نوع زبانه لاستیکی مناسب‌تر است. برای خطوطی با دمای بالاتر (تا 100 درجه) یا کاربردهای صنعتی/پتروشیمی که مقاومت مکانیکی رینگ فلزی اهمیت بیشتری دارد، نوع زبانه فلزی گزینه درست‌تری است. اگر نیاز پروژه نصب روزمینی (نه دفنی) است، شیر کشویی OS&Y زبانه فلزی جایگزین مناسبی است.
جمع‌بندی
برای خطوط دفنی صنعتی یا خطوطی با دمای کاری بالاتر از محدوده مجاز زبانه لاستیکی، شیر کشویی دفنی دسته بلند زبانه فلزی وگ بی‌همتا با رینگ آب‌بندی برنزی/استیل و غلاف فولادی مقاوم، گزینه‌ای استاندارد و قابل‌اعتماد برای نصب زیرخاکی است.
UNDERGROUND / BURIED LONG STEM EXTENSION METALLIC SEALING DN40-DN300 PN10/16
جدول ابعاد (mm)
DN
40
50
65
80
100
125
150
200
250
300
وجه‌به‌وجه L
140
150
170
180
190
200
210
230
250
270
D (PN16)
150
165
185
200
220
250
285
340
405
460
K (PN16)
110
125
145
160
180
210
240
295
355
410
سوراخ (PN16)
4
4
4
8
8
8
8
12
12
12
d2 (PN16)
19
19
19
19
19
19
23
23
28
28
h1 (ارتفاع فلکه)
925
918
908
900
890
875
895
885
875
865
h (ارتفاع کل غلاف)
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
برای دیدن بقیه ستون‌ها، جدول را به چپ بکشید
ابعاد h و h1 مربوط به ارتفاع استاندارد غلاف/فلکه است؛ این ارتفاع بر اساس عمق دفن واقعی پروژه با سفارش مشتری قابل تنظیم است.
جنس قطعات
نام قطعه
جنس
بدنه و کلاهک
چدن داکتیل EN-GJS-400 (GGG40)
زبانه (DN40)
برنزی
زبانه (DN50 تا DN300)
چدن داکتیل با رینگ آب‌بندی برنزی یا استیل
محور
فولاد زنگ‌نزن AISI 420 (۱۳٪ کروم)
مهره محور
برنج فورج شده (از DN250 به بالا: چدن داکتیل)
غلاف
فولاد ST37
پوشش ضدخوردگی
رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون
کاتالوگ رسمی و راهنمای انتخاب وگ بی‌همتامعرفی برند، استانداردها و راهنمای انتخاب زبانه مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بی‌همتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود.
سوالات متداول
تفاوت زبانه فلزی و زبانه لاستیکی در این شیر دفنی چیست؟
زبانه فلزی با رینگ برنزی/استیل تا دمای ۱۰۰ درجه کار می‌کند اما در برابر ذرات جامد کمی حساس‌تر است. نوع زبانه لاستیکی آب‌بندی کامل‌تری در آب و فاضلاب معمولی ارائه می‌دهد اما حداکثر دمای آن ۷۰ درجه است.
ارتفاع غلاف چگونه تعیین می‌شود؟
ارتفاع غلاف بر اساس عمق واقعی دفن خط لوله تا سطح زمین در هر پروژه سفارشی تعیین می‌شود؛ این مشخصه پیش از سفارش باید با اندازه دقیق پروژه هماهنگ شود.
آیا این شیر برای سایزهای بالاتر از DN300 هم موجود است؟
رنج استاندارد کاتالوگ DN40 تا DN300 است. برای سایزهای بزرگ‌تر، موجودی و امکان تولید را پیش از سفارش با واحد فروش تأیید کنید.
این محصول را از کجا و با چه گارانتی می‌توان خرید؟
این محصول اصل وگ ایران (بی‌همتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و ارتفاع غلاف با شماره‌های ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
