نوع محصول:شیر پروانهای ویفری گیربکسی (Wafer Type Butterfly Valve)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:ویفری (Wafer)
شیر پروانهای ویفری گیربکسی دیسک استیل PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر پروانهای ویفری گیربکسی دیسک استیل PN16 وگ بیهمتا
در بازار شیرآلات صنعتی با نامهای باترفلای ولو گیربکسی، شیر پروانهای ویفری با فلکه گیربکس و Butterfly Valve Wafer Type, Gearbox Operated, Stainless Disc نیز شناخته میشود
این مدل، نسخه گیربکسی همان شیر پروانهای ویفری با دیسک استیل زنگنزن است. بهجای دسته اهرمی، یک جعبهدنده (گیربکس) با فلکه دستی روی شیر نصب شده که با کاهش نسبت گشتاور، چرخاندن دیسک را حتی در سایزهای بزرگتر یا فشار بالاتر آسانتر میکند و امکان تنظیم و توقف دقیق در هر درصد بازشدگی را فراهم میسازد.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV استاندارد ملی ایران
خلاصه فنی
محدوده سایز DN50 تا DN150 (نسخه گیربکسی با دیسک استیل)، کلاس فشار PN16. بدنه چدن داکتیل، دیسک فولاد زنگنزن SS304، نسبت گیربکس ۲۴:۱، فلنج بالایی مطابق ISO 5211. حداکثر دمای کاری استاندارد ۷۰ درجه سانتیگراد با آببند EPDM.

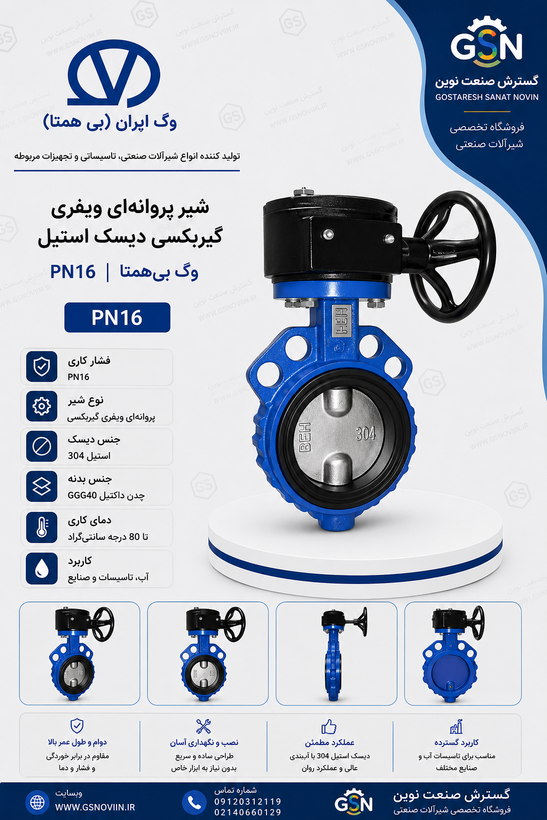

نمای محصول — شیر پروانهای ویفری گیربکسی وگ ایران (بیهمتا)
دیتاشیت فنی و جدول ابعاد — استاندارد DIN EN 593 / ISO 5211
فشار کاریPN16
دمای کاریMax 70°C
جنس دیسکSS304
رنج سایزDN50-150
مشخصات فنی
مشخصه
مقدار
محدوده سایز (DN)
50 ... 150 mm
فشار کاری اسمی
PN 16
حداکثر دما — آببند EPDM
70 °C
حداکثر دما — آببند NBR
100 °C
حداکثر دما — آببند SILICON
180 °C
نوع عملکرد
گیربکسی با فلکه دستی، نسبت کاهش ۲۴:۱ (قابل ارتقا به عملگر پنوماتیک)
استاندارد طراحی و ساخت
DIN EN 593, basic DIN 3354
استاندارد وجهبهوجه
DIN EN 558, series 20
استاندارد فلنج بالایی
ISO 5211
استاندارد تست بازرسی نهایی
DIN EN 12266 / DIN 3230-3 / ISO 5208
نکته شفافیت فنی درباره جنس دیسک دیسک فولاد زنگنزن SS304 مختص سایزهای DN50 تا DN150 است. برای سایزهای DN200 به بالا، دیسک استاندارد از چدن داکتیل عرضه میشود و نسبت گیربکس نیز به ۳۰:۱ یا ۵۰:۱ افزایش مییابد؛ برای این رنج با واحد فنی گسترش صنعت نوین هماهنگ کنید.
✓ نقاط قوت
- عملگر گیربکسی، نیروی لازم برای چرخش دیسک را بهشدت کاهش میدهد؛ کنترل آسان و امکان توقف در هر درصد دلخواه بازشدگی
- دیسک از فولاد زنگنزن SS304، مقاوم در برابر خوردگی و مناسب سیالات صنعتی و آبرسانی
- قابلیت ارتقا به عملگر پنوماتیک در آینده، بدون نیاز به تعویض بدنه شیر
- سه گزینه آببندی لاستیکی متناسب با نوع سیال: EPDM (آب/فاضلاب)، NBR (روغنی/آلی)، SILICON (بخار تا ۱۸۰ درجه)
- گواهینامههای ISO 9001، ISO 14001 و ISO 45001 سازنده، پشتوانه کیفیت تولید
! نکات قابل توجه
- عملکرد باز و بستن با گیربکس نسبت به نوع اهرمی کندتر است؛ برای عملیات سریع و کمتکرار، نسخه اهرمی مناسبتر و ارزانتر است
- حداکثر دمای کاری استاندارد با آببند EPDM، ۷۰ درجه سانتیگراد است؛ دمای بالاتر نیاز به اعلام قبلی به کارخانه دارد
- نوع ویفری بین دو فلنج مهار میشود؛ برای دمونتاژ یکطرفه خط لوله، نوع لاگ گیربکسی مناسبتر است
چرا گیربکسی بهجای اهرمی؟ نوع اهرمی برای سایزهای کوچک و فشار پایین اقتصادی و سریع است، اما در سایزهای بزرگتر یا فشار بالا، نیروی لازم برای چرخش دیسک بهشدت افزایش مییابد. عملگر گیربکسی با کاهش نیروی موردنیاز، امکان کنترل ایمن و دقیق را حتی در این شرایط فراهم میکند و به همین دلیل در صنایع نفت، گاز و آبرسانی که دقت کنترل جریان اهمیت دارد، ترجیح داده میشود.
جمعبندی
برای خطوط انتقال آب و سیالات صنعتی که نیاز به کنترل دقیق، تدریجی و ایمن جریان دارند — بهویژه در سایزهای متوسط به بالا که عملکرد اهرمی دیگر عملی نیست — شیر پروانهای ویفری گیربکسی دیسک استیل وگ بیهمتا با پشتوانه گواهینامههای بینالمللی، انتخابی مطمئن و قابل ارتقا به عملگر خودکار است.
GEARBOX OPERATED SS304 DISC WAFER TYPE DN50-DN150 PN16
جدول ابعاد اصلی (mm)
DN
50
65
80
100
125
150
A
110
120
127
137
151
168
B
56
67
75
83
103
115
C
99
120
136
156
186
212
D (سوراخ فلکه)
90
90
90
90
90
90
H2 (ارتفاع با گیربکس)
258
279
309
327
374
403
فلنج بالایی ISO 5211
F07
F07
F07
F07
F07
F07
نسبت گیربکس (n:1)
24:1
24:1
24:1
24:1
24:1
24:1
گشتاور خروجی گیربکس
150
150
150
150
150
150
برای دیدن بقیه ستونها، جدول را به چپ بکشید
جدول کامل شامل کد و فشار عملگر پنوماتیک اختیاری برای هر سایز نیز در کاتالوگ فنی موجود است.
جنس قطعات
نام قطعه
جنس
بدنه
چدن داکتیل مطابق DIN EN 1563, DIN 1693 — یا چدن خاکستری DIN EN 1561, DIN 1691 (برحسب سفارش)
دیسک (پروانه) — DN50 تا DN150
فولاد زنگنزن گرید SS304
پوسته گیربکس
چدن داکتیل مطابق DIN EN 1563, DIN 1693
شفت گیربکس
Ck45
محور شیر
فولاد زنگنزن با ۱۳٪ کروم (AISI 420)
فلکه گیربکس
چدن داکتیل مطابق DIN EN 1563, DIN 1693
لاستیک آببندی
EPDM (آب/فاضلاب) — NBR (روغنی/آلی) — SILICON (بخار)
کاتالوگ رسمی و راهنمای انتخاب وگ بیهمتامعرفی برند، استانداردها و راهنمای انتخاب اهرمی یا گیربکسی در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود.
سوالات متداول
چه زمانی گیربکسی بهتر از اهرمی است؟
در سایزهای بزرگتر یا فشار بالا که نیروی لازم برای چرخش دیسک با دست زیاد میشود، یا وقتی نیاز به توقف دقیق در درصد مشخصی از بازشدگی دارید، نسخه گیربکسی مناسبتر است. برای عملیات سریع و کمتکرار در سایز کوچک، نوع اهرمی ارزانتر و سریعتر است.
نسبت گیربکس این مدل چقدر است؟
در سایزهای DN50 تا DN150 نسبت گیربکس ۲۴:۱ است. در سایزهای بزرگتر (DN200 به بالا) این نسبت به ۳۰:۱ یا ۵۰:۱ افزایش مییابد.
آیا این شیر قابلیت ارتقا به عملگر پنوماتیک دارد؟
بله، فلنج بالایی مطابق استاندارد ISO 5211 است و امکان نصب عملگر پنوماتیک در آینده بدون تعویض بدنه شیر وجود دارد.
دیسک این شیر تا چه سایزی از جنس استیل است؟
دیسک استیل زنگنزن SS304 مختص سایزهای DN50 تا DN150 است؛ سایزهای DN200 به بالا با دیسک چدن داکتیل عرضه میشوند.
این محصول را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب اهرمی یا گیربکسی با شمارههای ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
