نوع محصول:شیر تخلیه هوا دو روزنه (Double Orifice Air Release Valve)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:فلنجی (Flanged)
شیر تخلیه هوا دو روزنه PN16 چدنی وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر هوای اتوماتیک دو روزنه PN16 وگ ایران (بیهمتا) — بررسی فنی DN50 تا DN200
معروف به شیر تخلیه هوای دو روزنه، شیر تخلیه هوا تک محفظه دو روزنه، Double Orifice Air Valve و ایر ولو دو روزنه صنعتی در بازار تأسیسات آب ایران
خلاصه: شیر هوای اتوماتیک دو روزنه، ترکیبی از دو مکانیزم مستقل در یک بدنه است: روزنه بزرگ برای تخلیه سریع حجم زیاد هوا هنگام پرشدن خط و ورود هوا هنگام تخلیه (جلوگیری از خلأ)، و روزنه کوچک برای خروج پیوسته حبابهای ریز هوای ناشی از کاویتاسیون در حین کارکرد عادی خط. برای مهندس طراح: این مدل برای نقاط بحرانی خط (نزدیک پمپ، خط الراس، پس از شیرهای کنترلی) که هر دو کارکرد لازم است انتخاب مناسبی است؛ اگر فقط یک کارکرد نیاز دارید، نسخههای تک روزنه اقتصادیتر هستند. برای نصاب: نصب کاملاً عمودی و در بالاترین نقطه (خط الراس) خط لوله الزامی است.

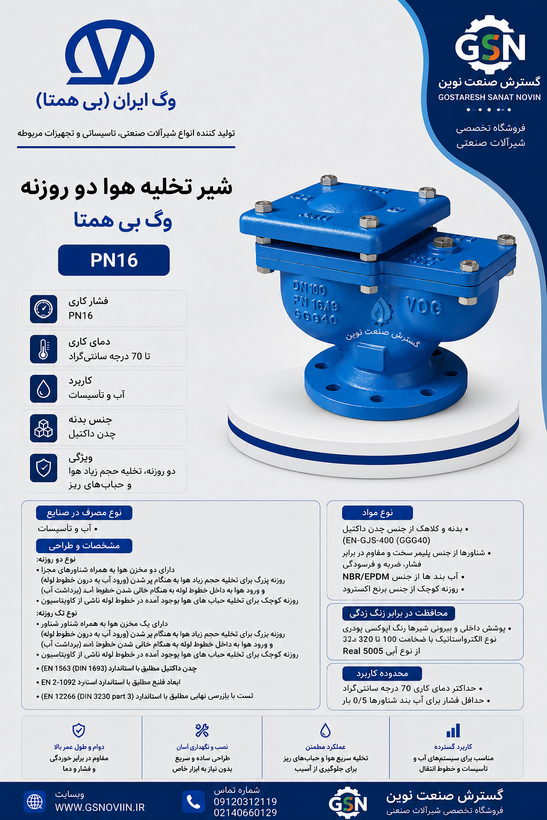

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد
صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج
فشار کاریPN 10/16
رنج DN50~200 mm
جنس بدنهDuctile Iron
حداکثر دما70°C
✓ نقاط قوت
- ترکیب دو روزنه در یک بدنه: روزنه بزرگ برای تخلیه حجم زیاد هوا هنگام پرشدن یا برداشت (خالی شدن) خط لوله، و روزنه کوچک برای تخلیه پیوسته حبابهای ریز ناشی از کاویتاسیون در حین کارکرد عادی خط
- مخازن هوای مجزا برای هر روزنه، همراه با شناورهای مستقل — عملکرد مستقل دو مکانیزم بدون تداخل در یکدیگر
- بدنه و کلاهک از چدن داکتیل مطابق EN-GJS-400 (GGG40)، استحکام مناسب برای فشار PN16
- شناورها از جنس پلیمر سخت و مقاوم در برابر فشار، ضربه و فرسودگی طولانیمدت
- پوشش اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون در سطوح داخلی و خارجی، مقاوم در برابر خوردگی
! نکات قابل توجه
- حداکثر دمای کاربردی این محصول ۷۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- حداقل فشار لازم برای آببندی کامل شناورها ۰.۵ بار است؛ در فشارهای پایینتر از این آستانه، عملکرد آببندی ممکن است تضعیف شود
- روزنه کوچک (ارفیس کوچک) از جنس برنج اکسترود است؛ بازرسی دورهای آن برای جلوگیری از انسداد ناشی از رسوب توصیه میشود
تفاوت با نسخه تک روزنه نسخه دو روزنه، عملکرد روزنه بزرگ (تخلیه/ورود حجم بالای هوا) و روزنه کوچک (تخلیه پیوسته حباب کاویتاسیون) را در یک بدنه واحد ترکیب میکند؛ در مقابل، نسخه تک روزنه بزرگ و نسخه تک روزنه کوچک هرکدام تنها یکی از این دو عملکرد را ارائه میدهند و برای نقاطی از خط که فقط به یکی از این دو کارکرد نیاز است، گزینه اقتصادیتری هستند.
طریقه نصب
- محل نصب باید بالاترین نقطه پروفیل خط لوله (اصطلاحاً «خط الراس») باشد؛ همچنین نزدیک پمپها، پس از شیرهای کنترلی و در نقاط تغییر شیب خط توصیه میشود.
- شیر باید کاملاً عمودی (رو به بالا) نصب شود تا هر دو شناور بتوانند آزادانه حرکت کنند.
- پیش از شیر، نصب یک شیر قطعکننده جداگانه توصیه میشود تا سرویس یا بازرسی روزنه کوچک بدون تخلیه کامل خط ممکن باشد.
- اتصال به خط از طریق فلنج مطابق استاندارد EN1092-2 و مطابق تعداد سوراخ جدول ابعاد انجام میشود.
- در خطوط طولانی با شیب، معمولاً هر ۵۰۰ تا ۱۰۰۰ متر یک شیر هوا نصب میشود؛ فاصله دقیق باید توسط مهندس طراح خط تعیین شود.
جمعبندی
برای نقاط بحرانی خطوط آب و تأسیسات که هم نیاز به تخلیه سریع حجم بالای هوا هنگام پرشدن/برداشت خط و هم تخلیه پیوسته حبابهای ناشی از کاویتاسیون دارند، شیر هوای اتوماتیک دو روزنه وگ ایران با بدنه چدن داکتیل و دو مخزن شناور مستقل، راهکاری کامل و مطابق استاندارد EN 1092-2 است.
DOUBLE ORIFICE DUCTILE IRON BODY DN 50-200 PN 10/16 MAX 70°C
مشخصات فنی و ابعاد فلنج (تمام سایزها)
| DN (mm) | D (mm) | K (mm) | تعداد سوراخ | d2 (mm) | b1 (mm) |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 4 | 19 | 19 |
| 80 | 200 | 160 | 8 | 19 | 19 |
| 100 | 220 | 180 | 8 | 19 | 19 |
| 150 | 285 | 240 | 8 | 23 | 19 |
| 200 | 340 | 285 | 8/12 | 23 | 20 |
ابعاد فلنج بر اساس استاندارد EN 1092-2 (PN10/16) از دیتاشیت رسمی استخراج شده است. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) |
| شناورها | پلیمر سخت، مقاوم در برابر فشار، ضربه و فرسودگی |
| آببندها | لاستیک NBR/EPDM |
| روزنه کوچک (ارفیس) | برنج اکسترود |
| پوشش ضدخوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
کاربردها و عملکرد فنی
روزنه بزرگ برای تخلیه حجم زیاد هوا هنگام پرشدن جریان آب به درون خط لوله، و ورود هوا هنگام خالیشدن خط لوله (برداشت آب) استفاده میشود. روزنه کوچک بهطور پیوسته حبابهای هوای ناشی از کاویتاسیون بوجود آمده در طول خط لوله را تخلیه میکند — کاربرد اصلی این محصول در آب، فاضلاب و تأسیسات است.
سؤالات متداول
چه زمانی باید دو روزنه انتخاب کنم نه تک روزنه؟
اگر نقطه نصب هم در معرض پرشدن/تخلیه سریع خط است (نیاز به روزنه بزرگ) و هم دچار کاویتاسیون مداوم میشود (نیاز به روزنه کوچک)، دو روزنه انتخاب اقتصادیتری نسبت به نصب دو شیر جداگانه است.
اگر نقطه نصب هم در معرض پرشدن/تخلیه سریع خط است (نیاز به روزنه بزرگ) و هم دچار کاویتاسیون مداوم میشود (نیاز به روزنه کوچک)، دو روزنه انتخاب اقتصادیتری نسبت به نصب دو شیر جداگانه است.
هر چند متر باید یک شیر هوا نصب کرد؟
طبق عرف صنعت، در خطوط انتقال با شیب، معمولاً هر ۵۰۰ تا ۱۰۰۰ متر یک عدد شیر هوا در نقاط خط الراس توصیه میشود؛ فاصله دقیق به پروفیل توپوگرافی خط بستگی دارد و باید توسط طراح تعیین شود.
طبق عرف صنعت، در خطوط انتقال با شیب، معمولاً هر ۵۰۰ تا ۱۰۰۰ متر یک عدد شیر هوا در نقاط خط الراس توصیه میشود؛ فاصله دقیق به پروفیل توپوگرافی خط بستگی دارد و باید توسط طراح تعیین شود.
آیا روزنه کوچک نیاز به سرویس دارد؟
بله، چون از جنس برنج و با روزنه بسیار ریز است، ممکن است با رسوب آب مسدود شود؛ بازرسی دورهای توصیه میشود.
بله، چون از جنس برنج و با روزنه بسیار ریز است، ممکن است با رسوب آب مسدود شود؛ بازرسی دورهای توصیه میشود.
آیا این شیر برای فاضلاب هم مناسب است؟
مطابق دیتاشیت کارخانه، کاربرد اصلی در آب، فاضلاب و تأسیسات است؛ برای سیالات دارای ذرات معلق زیاد، بازرسی دورهای روزنه کوچک اهمیت بیشتری پیدا میکند.
مطابق دیتاشیت کارخانه، کاربرد اصلی در آب، فاضلاب و تأسیسات است؛ برای سیالات دارای ذرات معلق زیاد، بازرسی دورهای روزنه کوچک اهمیت بیشتری پیدا میکند.
محصولات مرتبط
- شیر تخلیه هوا تک روزنه بزرگ PN16 (فقط تخلیه/ورود حجم بالا)
- شیر تخلیه هوا تک روزنه کوچک PN16 (فقط خروج مداوم حباب ریز)
- شیر یکطرفه دریچهای PN16 (جلوگیری از برگشت جریان)
- اتصال قابل پیاده PN16 (سرویس بدون قطع خط)
استعلام قیمت و مشاوره فنی
برای استعلام قیمت، موجودی سایز موردنظر و انتخاب مدل مناسب (دو روزنه، تک روزنه بزرگ یا کوچک) متناسب با پروفیل خط لوله شما، با کارشناسان گسترش صنعت نوین از طریق تماس یا واتساپ به شماره ۰۹۱۲۰۳۱۲۱۱۹ در ارتباط باشید.
