نوع محصول:شیر تخلیه هوا تک روزنه کوچک (Single Orifice Air Release Valve)
برند:وگ بی همتا
کلاس فشار :PN16
نوع اتصال:فلنجی (Flanged)

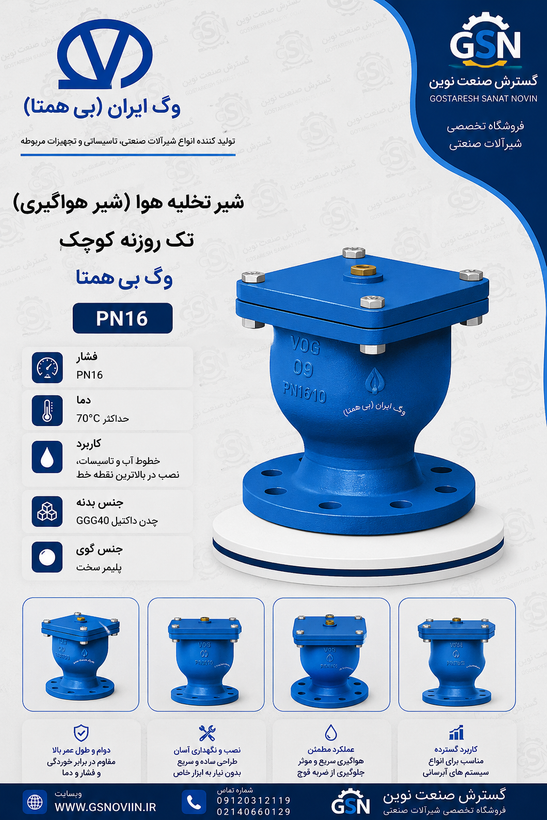

شیر تخلیه هوا (شیر هواگیری) تک روزنه کوچک PN16 وگ بی‌همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر تخلیه هوا تک روزنه کوچک PN16 وگ ایران (بی‌همتا) — بررسی فنی DN50 تا DN200
معروف به شیر هواگیر خودکار روزنه کوچک، Automatic Air Release Valve — Single Small Orifice (AS Type) و شیر تخلیه هوای کاویتاسیون در بازار شیرآلات آب و تأسیسات ایران
خلاصه: شیر تخلیه هوای تک روزنه کوچک، یک شیر اتوماتیک (بدون نیاز به برق یا کنترل دستی) است که هنگام عملکرد عادی خط لوله، حباب‌های ریز هوایی را که به‌مرور در آب جمع می‌شوند — ناشی از کاویتاسیون یا هوای محلول در آب — به‌طور خودکار از بالاترین نقطه خط خارج می‌کند، بدون آنکه لازم باشد خط لوله خالی یا پر شود. برای مهندس طراح: محل نصب باید بالاترین نقطه پروفیل خط لوله باشد؛ فشار حداقل ۰.۵ بار برای بسته‌شدن شناور لازم است. برای نصاب: این محصول با فلنج مطابق EN1092-2 به‌صورت عمودی روی خط نصب می‌شود و بهتر است پیش از آن یک شیر قطع‌کننده جداگانه برای امکان سرویس بدون تخلیه خط تعبیه شود.
نقشه فنی و جدول کامل ابعاد فلنج (DN50 تا DN200)
مشخصات فنی، جنس قطعات و جدول فشار تست کارخانه
فشار کاریPN 10/16
رنج DN50~200 mm
جنس بدنهDuctile Iron
نوع روزنهSingle Small (AS)
✓ نقاط قوت
- بدنه و کلاهک از چدن داکتیل EN-GJS-400 (GGG40) مطابق استاندارد EN 1563/DIN 1693، مقاوم در برابر فشار و ضربه
- شناور از جنس پلیمر سخت، مقاوم در برابر فشار، ضربه و خوردگی؛ دیگر نیاز به تعویض مکرر شناورهای فلزی سنتی نیست
- روزنه کوچک از جنس برنج اکسترود، ساخته‌شده برای کنترل دقیق خروج حباب‌های ریز بدون افت فشار محسوس خط
- آب‌بند از جنس NBR/EPDM، مناسب سرویس آب و تأسیسات
- پوشش داخلی و بیرونی اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون (نوع آبی Real 5005)، مقاوم در برابر خوردگی مدفون یا در معرض هوا
- ابعاد فلنج مطابق EN1092-2 و تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3)
! نکات قابل توجه
- این مدل فقط برای خروج حباب‌های ریز هوا در حین کارکرد عادی خط طراحی شده؛ برای تخلیه یا ورود حجم زیاد هوا هنگام پرشدن/خالی‌شدن سریع خط، باید از نوع تک روزنه بزرگ یا دو روزنه استفاده شود
- حداقل فشار لازم برای بسته‌شدن شناور و آب‌بندی کامل، ۰.۵ بار است؛ در فشارهای پایین‌تر عملکرد آب‌بندی تضمین‌شده نیست
- حداکثر دمای کاربردی استاندارد کارخانه ۷۰ درجه سانتی‌گراد است؛ برای سیالات یا محیط با دمای بالاتر باید قبل از سفارش استعلام شود
تفاوت با نسخه تک روزنه بزرگ و دو روزنه (AL / AD) نوع تک روزنه کوچک (AS، همین محصول) فقط برای خروج تدریجی حباب‌های ریز هوا در حین کارکرد عادی خط طراحی شده و روزنه آن بسیار کوچک‌تر از انواع دیگر است. نوع تک روزنه بزرگ (AL) برای تخلیه حجم زیاد هوا هنگام پرشدن اولیه خط طراحی شده و نوع دو روزنه (AD) هر دو کارکرد را همزمان با دو مخزن شناور مجزا پوشش می‌دهد — مناسب خطوطی که هم نیاز به تخلیه اولیه حجم زیاد هوا و هم خروج مداوم حباب ریز دارند: شیر تخلیه هوا دو روزنه PN16.
طریقه کارکرد
در حین عبور جریان آب، هوای محلول در آب یا حباب‌های ناشی از کاویتاسیون به‌مرور در بالاترین نقاط خط لوله جمع می‌شوند. با تجمع هوا داخل بدنه شیر، سطح آب داخل مخزن پایین می‌آید، شناور پلیمری پایین می‌آید و روزنه کوچک برنجی باز می‌شود تا هوای جمع‌شده خارج شود؛ به‌محض بازگشت آب، شناور دوباره بالا آمده و روزنه را می‌بندد. این چرخه به‌طور کاملاً خودکار و بدون دخالت اپراتور یا نیاز به برق تکرار می‌شود.
طریقه نصب
- محل نصب باید بالاترین نقطه پروفیل خط لوله (High Point) باشد تا هوای جمع‌شده به‌طور طبیعی به‌سمت شیر حرکت کند.
- شیر باید کاملاً عمودی (روزنه رو به بالا) نصب شود؛ نصب افقی یا کج، عملکرد شناور را مختل می‌کند.
- پیش از شیر تخلیه هوا، نصب یک شیر قطع‌کننده جداگانه (مثلاً شیر کشویی یا پروانه‌ای) توصیه می‌شود تا در صورت نیاز به سرویس یا تعویض شناور، الزامی به تخلیه کامل خط نباشد.
- اتصال به خط از طریق فلنج مطابق استاندارد EN1092-2 و با پیچ/مهره متناسب با تعداد سوراخ‌های جدول ابعاد انجام می‌شود.
- پیش از بهره‌برداری، اطمینان حاصل شود فشار خط حداقل ۰.۵ بار است تا شناور به‌درستی آب‌بندی کند.
کاربرد در صنعت
مطابق دیتاشیت رسمی کارخانه، این محصول برای خطوط آب و تأسیسات طراحی شده است؛ عمدتاً در بالاترین نقاط خطوط انتقال آب، ایستگاه‌های پمپاژ و شبکه‌های توزیع برای جلوگیری از کاهش راندمان هیدرولیکی و سایش ناشی از هوای محبوس استفاده می‌شود.
جمع‌بندی
برای خطوط آب و تأسیساتی که در حین بهره‌برداری عادی نیاز به خروج مداوم حباب‌های ریز هوا دارند (بدون نیاز به تخلیه یا پرشدن سریع خط)، شیر تخلیه هوا تک روزنه کوچک PN10/16 وگ ایران، با بدنه چدن داکتیل، شناور پلیمری و روزنه برنجی، مطابق استانداردهای EN1092-2 و EN 12266، گزینه‌ای استاندارد و کم‌نگهداری است.
SINGLE SMALL ORIFICE AUTOMATIC AIR VALVE DUCTILE IRON BODY DN 50-200 PN 10/16
جدول ابعاد فلنج (مطابق EN1092-2)
| DN (mm) | D | K | تعداد سوراخ | d2 | b1 |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 4 | 19 | 19 |
| 80 | 200 | 160 | 8 | 19 | 19 |
| 100 | 220 | 180 | 8 | 19 | 19 |
| 150 | 285 | 240 | 8 | 23 | 19 |
| 200 | 340 | 285 | 8/12 | 23 | 20 |
تمام ابعاد بر حسب میلی‌متر است. جدول برای PN10 و PN16 مشترک است. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید.
فشار کاری، دمای کاری و جدول تست فشار
| DN (mm) | PN | حداکثر فشار کاری (bar) | حداکثر دمای کاری (°C) | فشار تست بدنه (bar) | فشار تست نشیمنگاه (bar) |
|---|---|---|---|---|---|
| 50-200 | PN10 | 10 | 70 | 15 | 15 |
| 50-200 | PN16 | 16 | 70 | 24 | 24 |
این جدول تست بازرسی نهایی مطابق استاندارد EN 12266 (DIN 3230 part 3) در آب ۲۳ درجه سانتی‌گراد است. حداقل فشار لازم برای عملکرد شناور و آب‌بندی مؤثر، ۰.۵ بار است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) مطابق EN 1563/DIN 1693 |
| شناور | پلیمر سخت، مقاوم در برابر فشار، ضربه و فرسودگی |
| روزنه کوچک | برنج اکسترود |
| آب‌بند | NBR / EPDM |
استانداردهای مرجع طراحی
جنس بدنه و کلاهک مطابق EN 1563 (DIN 1693)؛ ابعاد فلنج مطابق EN1092-2؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3)؛ پوشش رنگ الکترواستاتیک اپوکسی پودری با ضخامت ۱۰۰ تا ۲۰۰ میکرون (نوع آبی Real 5005).
سؤالات متداول
آیا این شیر برای خالی و پر کردن اولیه خط لوله هم استفاده می‌شود؟
خیر. تک روزنه کوچک فقط برای خروج مداوم حباب‌های ریز هوا در حین کارکرد عادی طراحی شده. برای تخلیه یا ورود حجم زیاد هوا هنگام پرشدن/خالی‌شدن سریع خط، از نوع تک روزنه بزرگ یا دو روزنه استفاده کنید.
خیر. تک روزنه کوچک فقط برای خروج مداوم حباب‌های ریز هوا در حین کارکرد عادی طراحی شده. برای تخلیه یا ورود حجم زیاد هوا هنگام پرشدن/خالی‌شدن سریع خط، از نوع تک روزنه بزرگ یا دو روزنه استفاده کنید.
چرا باید فشار خط حداقل ۰.۵ بار باشد؟
چون آب‌بندی نهایی روزنه به بالاآمدن شناور با فشار آب وابسته است؛ در فشار کمتر از ۰.۵ بار، نیروی کافی برای بستن کامل روزنه وجود ندارد و ممکن است نشتی جزئی رخ دهد.
چون آب‌بندی نهایی روزنه به بالاآمدن شناور با فشار آب وابسته است؛ در فشار کمتر از ۰.۵ بار، نیروی کافی برای بستن کامل روزنه وجود ندارد و ممکن است نشتی جزئی رخ دهد.
آیا نیاز به برق یا کنترل دستی دارد؟
خیر. عملکرد کاملاً مکانیکی و بر پایه بالا و پایین رفتن شناور پلیمری با سطح آب داخل بدنه است؛ نیازی به تغذیه برق، سنسور یا مداخله اپراتور نیست.
خیر. عملکرد کاملاً مکانیکی و بر پایه بالا و پایین رفتن شناور پلیمری با سطح آب داخل بدنه است؛ نیازی به تغذیه برق، سنسور یا مداخله اپراتور نیست.
چرا روزنه از جنس برنج است نه چدن یا استیل؟
روزنه کوچک باید دقت ابعادی بالایی داشته باشد تا حباب‌های ریز به‌درستی کنترل و خارج شوند؛ برنج اکسترود ماشین‌کاری دقیق‌تری نسبت به چدن دارد و در برابر خوردگی سطحی مقاوم است.
روزنه کوچک باید دقت ابعادی بالایی داشته باشد تا حباب‌های ریز به‌درستی کنترل و خارج شوند؛ برنج اکسترود ماشین‌کاری دقیق‌تری نسبت به چدن دارد و در برابر خوردگی سطحی مقاوم است.
محصولات مرتبط
- شیر تخلیه هوا تک روزنه بزرگ PN16 (برای پرشدن/خالی‌شدن سریع خط)
- شیر تخلیه هوا دو روزنه PN16 (کارکرد ترکیبی روزنه بزرگ و کوچک)
- شیر یکطرفه دریچه‌ای PN16 (جلوگیری از برگشت جریان)
- اتصال قابل پیاده PN16 (برای سرویس و تعویض شناور بدون قطع خط)
استعلام قیمت و مشاوره فنی
برای استعلام قیمت، موجودی سایز موردنظر و انتخاب نوع مناسب (تک روزنه کوچک، بزرگ یا دو روزنه) متناسب با پروفیل خط لوله شما، با کارشناسان گسترش صنعت نوین از طریق تماس یا واتس‌اپ به شماره ۰۹۱۲۰۳۱۲۱۱۹ در ارتباط باشید.
