نوع محصول:شیر سوپاپی صاف (Straight Pattern Globe Valve)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:فلنجی (Flanged)

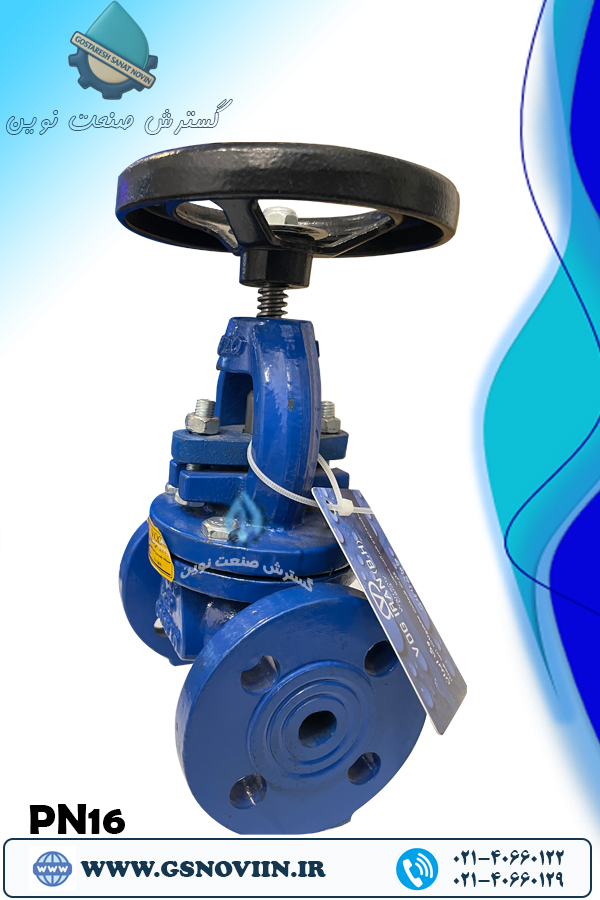

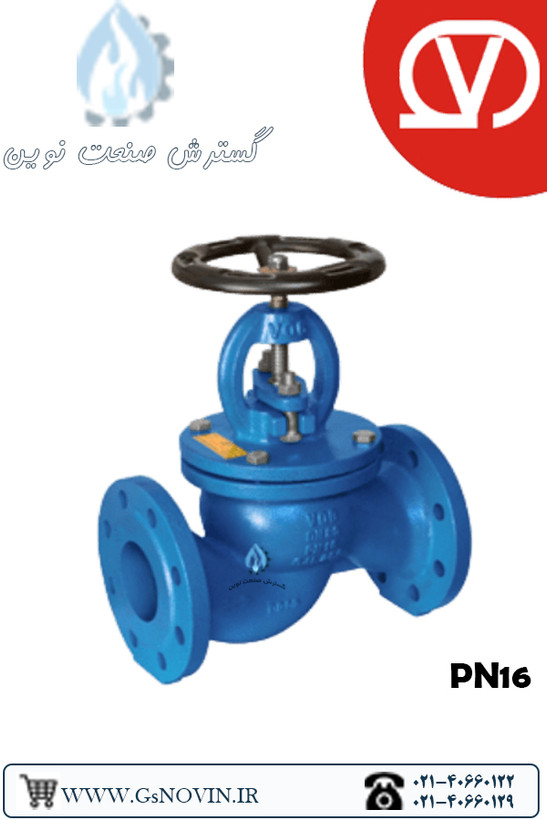

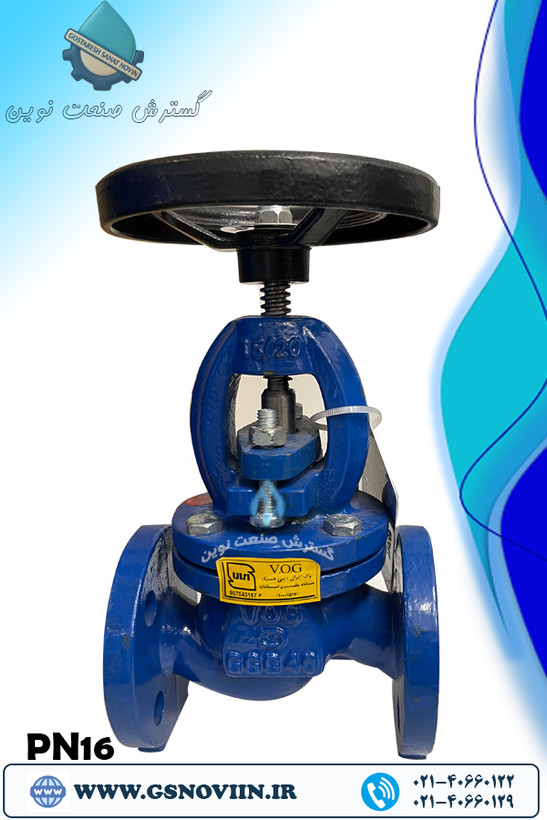

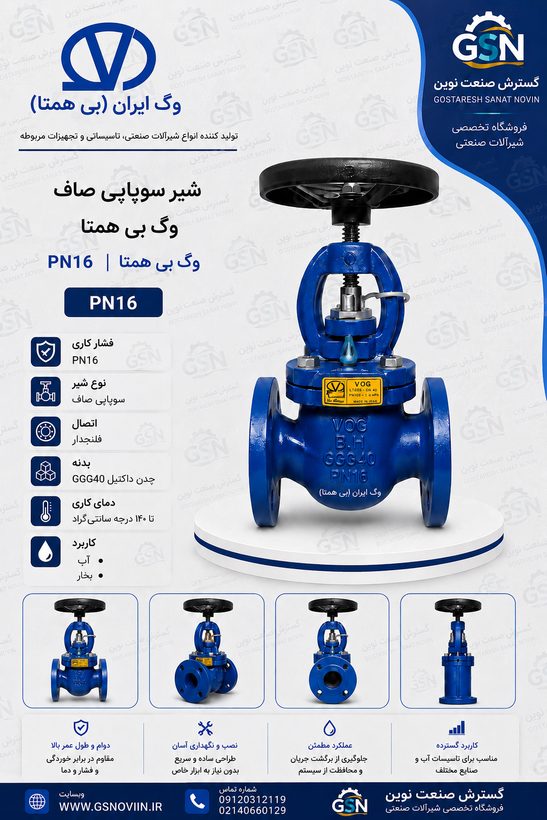

شیر سوپاپی صاف PN16 وگ بی همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر سوپاپی نوع صاف (مستقیم) PN16 وگ ایران (بیهمتا) — بررسی فنی
معروف به شیر گلوب، Globe Valve Straight Type و شیر سوپاپی صنعتی در بازار شیرآلات صنعتی

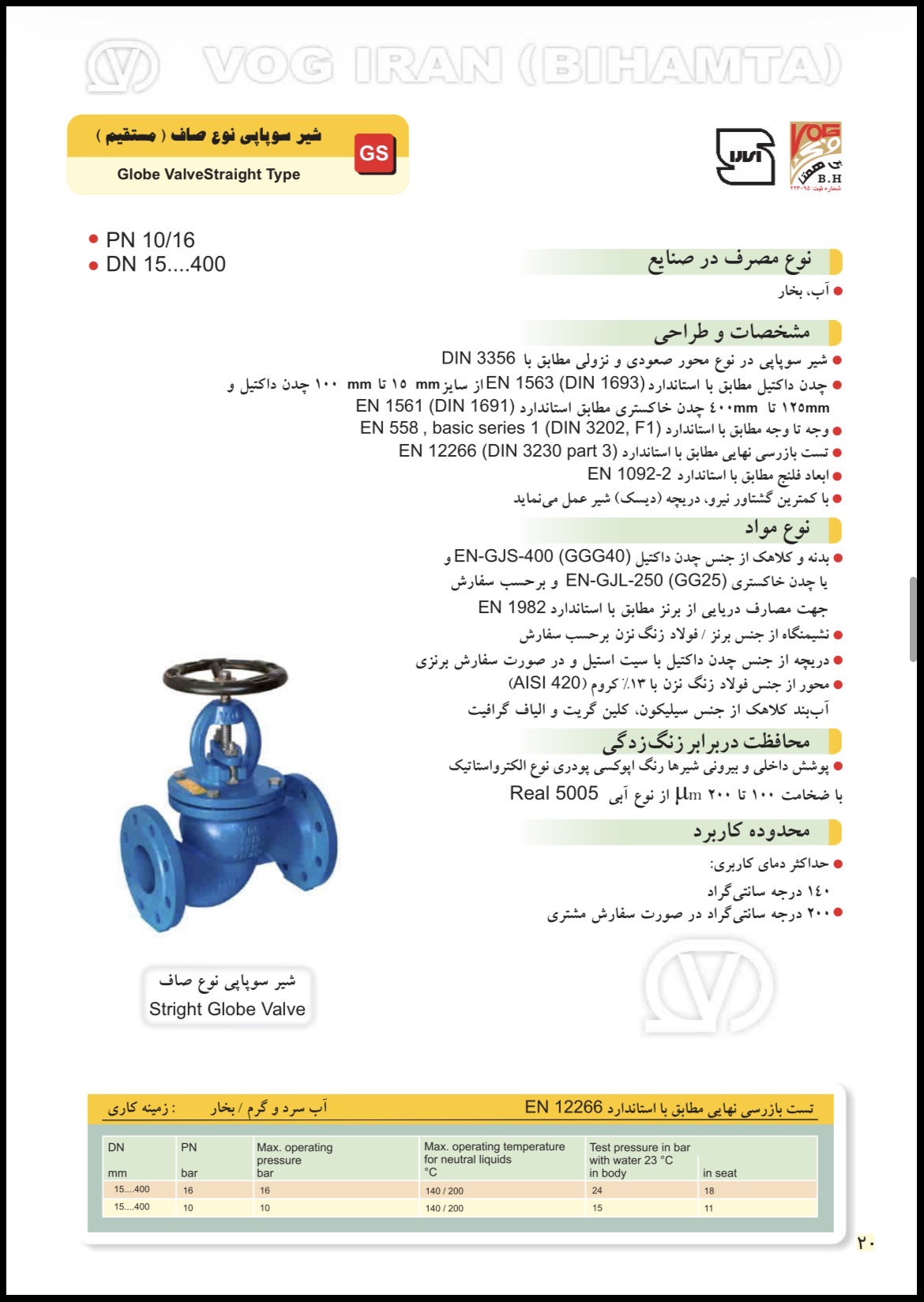

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

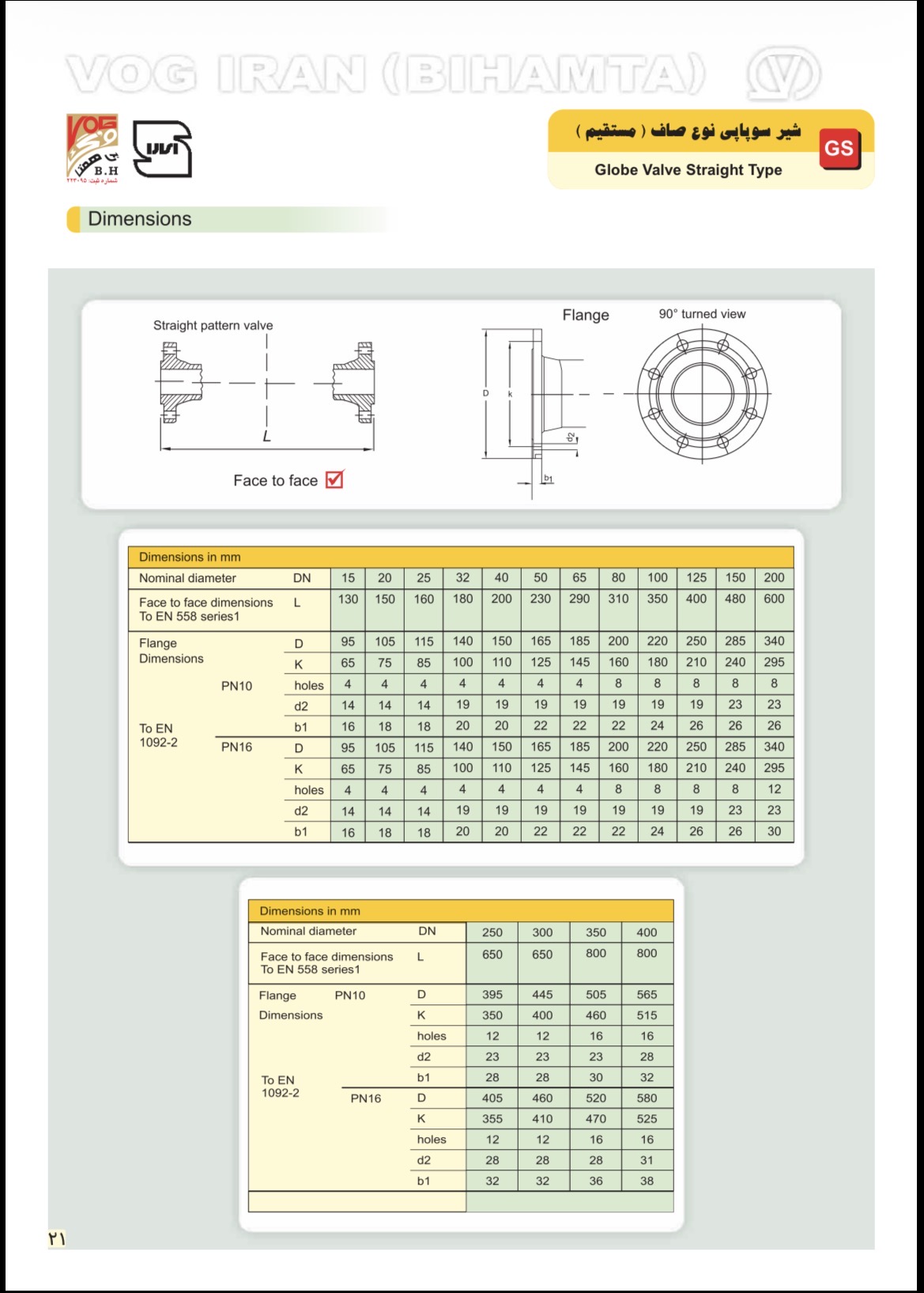

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج تمام سایزها
فشار کاریPN 10/16
رنج DN15~400 mm
جنس بدنهDuctile/Cast Iron
حداکثر دما140~200°C
✓ نقاط قوت
- مکانیزم محور صعودی و نزولی مطابق استاندارد DIN 3356، امکان مشاهده بصری وضعیت باز/بسته شیر از روی موقعیت محور
- رنج سایزی بسیار گسترده از DN15 تا DN400، پوششدهنده هم خطوط کوچک تاسیساتی و هم خطوط بزرگ صنعتی
- دریچه (دیسک) از چدن داکتیل با سیت استیل، و در صورت سفارش با سیت برنزی — قابلیت تطبیق با نیاز خوردگی سیال مختلف
- نشیمنگاه از جنس برنز یا فولاد زنگنزن بر حسب سفارش، افزایش عمر آببندی در سیالات خورنده
- قابلیت تولید در جنس برنزی مطابق استاندارد EN 1982 برای مصارف دریایی
- کمترین گشتاور نیرو برای باز و بسته کردن دریچه (دیسک) در میان طراحیهای مشابه، طبق ادعای کاتالوگ سازنده
! نکات قابل توجه
- جنس بدنه در طول رنج سایزی ثابت نیست: از DN15 تا DN100 چدن داکتیل و از DN125 تا DN400 چدن خاکستری است — این تفاوت میتواند بر استحکام مکانیکی در فشارهای بالا اثر بگذارد
- حداکثر دمای کاربردی استاندارد کارخانه ۱۴۰ درجه سانتیگراد است؛ دمای ۲۰۰ درجه فقط در صورت سفارش مشتری تامین میشود، نه بهصورت پیشفرض
- مسیر عبور سیال در شیر سوپاپی پیچیدهتر از شیر کشویی است و افت فشار بیشتری نسبت به آن ایجاد میکند؛ برای قطع کامل جریان با حداقل افت فشار، شیر کشویی مناسبتر است
تفاوت با نسخه زاویهدار (Angle Type) نسخه صاف (مستقیم) در راستای یک خط مستقیم لوله نصب میشود و رنج سایزی وسیعتری (DN15 تا DN400) دارد؛ در مقابل، نسخه زاویهدار (۹۰ درجه) در محل تغییر مسیر لوله (بدون نیاز به زانویی جداگانه) نصب میشود اما رنج سایزی محدودتری (DN25 تا DN150) دارد. جنس مواد و استانداردهای طراحی هر دو نسخه یکسان است.
جمعبندی
برای خطوط آب و بخار صنعتی که نیاز به تنظیم دقیق جریان سیال (نه صرفاً قطع کامل) دارند، شیر سوپاپی نوع صاف وگ ایران با محور صعودی-نزولی، دریچه چدن داکتیل با سیت استیل، و رنج سایزی گسترده از DN15 تا DN400، گزینهای استاندارد مطابق DIN 3356 و EN 1092-2 است.
GLOBE VALVE DUCTILE/CAST IRON RISING STEM DN 15-400 PN 10/16
مشخصات فنی و ابعاد فلنج (تمام سایزها — DN15 تا DN200)
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| وجه به وجه L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| قطر فلنج D (PN16) | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
| K (دایره پیچ) | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| تعداد سوراخ | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 |
| d2 (قطر سوراخ) | 14 | 14 | 14 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 23 |
در سایزهای بزرگتر (DN250 تا DN400)، وجهبهوجه به ۶۵۰ تا ۸۰۰ میلیمتر و قطر فلنج تا ۵۸۰ میلیمتر میرسد. برای مقادیر دقیق این رنج، به تصویر صفحه دوم کاتالوگ مراجعه شود.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک (DN15 تا DN100) | چدن داکتیل EN-GJS-400 (GGG40) |
| بدنه و کلاهک (DN125 تا DN400) | چدن خاکستری EN-GJL-250 (GG25) |
| بدنه (مصارف دریایی) | برنز مطابق EN 1982 (بر حسب سفارش) |
| نشیمنگاه | برنز یا فولاد زنگنزن (بر حسب سفارش) |
| دریچه (دیسک) | چدن داکتیل با سیت استیل؛ در صورت سفارش برنزی |
| محور | فولاد زنگنزن با ۱۳٪ کروم (AISI 420) |
| آببند کلاهک | سیلیکون، کلینگریت و الیاف گرافیت |
| پوشش ضدخوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
استانداردهای مرجع طراحی
وجهبهوجه مطابق EN 558 سری پایه ۱ (DIN 3202,F1)؛ ابعاد فلنج مطابق EN 1092-2؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3)؛ جنس چدن داکتیل مطابق EN 1563 (DIN 1693) و چدن خاکستری مطابق EN 1561 (DIN 1691).
