شیرفلکه کشویی "2 اینچ کلاس 150 فولاد
- دستهبندی: شیرآلات فولادی
- ارسال توسط گسترش صنعت نوین

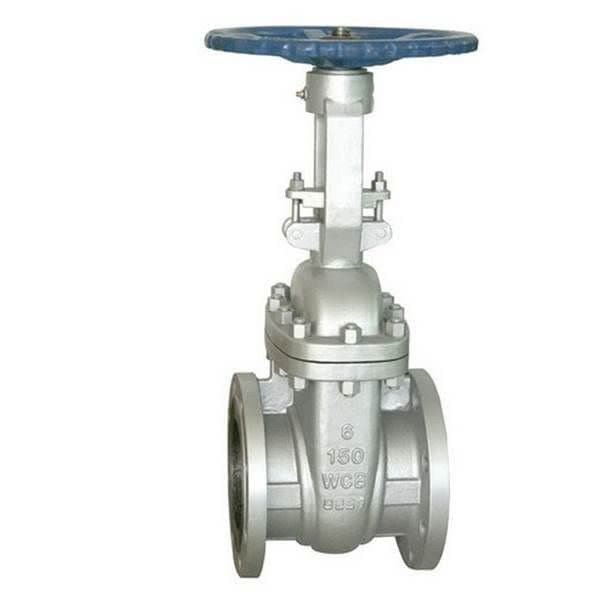

گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb یکی از انواع پرفروش و پرکاربرد شیرهای دروازه ای یا Gate Valve می باشد. امروزه گیت ولوها رایج ترین شیرآلات مسدودکننده جریان سیالات در صنعت می باشند. این شیرها معمولاً در مواردی استفاده می شوند که وجود حداقل فشار در جریان سیال و نیز جریان خاموش و روشن دو سویه مورد نیاز باشد. این نکته قابل توجه است که استفاده طولانی مدت از این شیرها در حالت نیمه باز، می تواند موجب صدمه به شیر و بروز نقص در عملکرد آن شود. گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb در زمره شیرهای دروازه ای کلاس ۱۵۰ می باشد. شیرهای این دسته، اتصالات کلاهک استاندارد، مسطح و بیضی شکل دارند که ساده ترین و مقرون به صرفه ترین تنظیمات برای سرویس های کم فشار است. سایز شیرهای این کلاس، از ۴ اینچ تا ۳۶ اینچ می باشد. واشرهای استاندارد این نوع گیت ولوها از نوع موج دار یا چین دار است.
تصویر زیر نمایی از گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb و اجزای سازنده آن را نشان می دهد. عناصر و عملکرد عناصر تشکیل دهنده این شیر به شرح زیر است:
این میله در بالای گیت ولو قرار گرفته است و به راحتی قابل مشاهده است. این میله در واقع نشانگر و علامت خاموش یا روشن بودن شیر است.
از چرخ بزرگی در طراحی و ساخت این مدل گیت ولو بهره گیری شده است تا بتواند کارکرد آسان شیر را فراهم کند. این چرخ همچنین می تواند با گیربکس، محرک موتور یا محرک سیلندر نیز جهت ارائه خدمات پیچیده و سخت تر، در دسترس باشد.
در گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb، آستین های یوغ مجهز به اتصالات به منظور به حداقل رساندن سایش و گشتاور عملکرد شیر، تعبیه شده است.
این قطعه مجهز به هادی آلومینیوم-برنز یا مقاوم در برابر نیکل است که جهت کاهش گشتاور عملکرد مورد استفاده قرار می گیرد.
این پیچ ها بسته و باز شونده هستند و موجب تسهیل در امر تعمیر، نگهداری و تعویض قطعات گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb می شوند.
این قطعه جهت رفع خطر آسیب به ساقه در اثر تنش های اضافه ای که هنگام عملکرد به شیر وارد می شود، در نظر گرفته شده است.
در لبه های دیواره نزدیک به ساقه، محفظه های کوچکی جهت ورود گریس و روغن کاری قطعات داخلی گیت ولو وجود دارند.
ساقه (Stem)
تمام گیت ولوهای فولادی دارای یک عضو مهم و اصلی با نام ساقه یا شفت هستند. ساقه یا استم به عنوان یکی از اجزای اصلی به صورت یک میله عمودی با قطر مشخص در میانه ساختار گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb قرار گرفته است. این عضو، با حرکت بالارونده و پایین رونده خود نیروی لازم برای مسدود کردن مسیر عبور جریان سیال را فراهم می آورد.
این عضو وظیفه آب بندی و به نوعی درزگیری اجزای درونی گیت ولو را بر عهده دارد.
بانت یا کلاهک، پس از اینکه اجزای داخلی گیت ولو به هم اتصال داده شدند و در جای مخصوص خود قرار گرفتند، به عنوان قطعه دربرگیرنده تمامی اجزای داخلی و به عنوان جزئی از بدنه گیت ولو نصب می شود. اتصال این قطعه به سایر اجزا به صورت رزوه ای یا فلنجی صورت می گیرد.
بدنه گیت ولو، از جنسی مقاوم و همانطور که از اسم آن مشخص است از جنس فولاد می باشد. ضخامت دیواره بدنه گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb معمولاً ۶۰۰ dpi در نظر گرفته می شود تا حداکثر عمر مفید شیر تضمین شود.
گوه قطعه ای کاملاً هدایت شونده است که برای حداکثر فشار لازم جهت خاموش کردن شیر، روی نشیمن شیر نصب شده است.
حلقه های سنگین و جداگانه که کار تعمیر و نگهداری از قطعات درونی شیر دروازه ای را راحت تر می کنند.
بخش های انتهایی فلنج دار گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb که روکش و سطح صافی دارند.
قیمت شیرهای دروازه ای نوع گیت ولو فولادی کلاس ۱۵۰ متریال a216wcb بستگی به برند و شرکت سازنده، متریال مورد استفاده در ساخت اجزای شیر، سایز و ابعاد شیر دروازه ای و … دارد.
چکیده مقاله بررسی اثر پارامترهای عملیات حرارتی نرماله کردن بر بهبود خواص کششی و ریزساختار فولاد ریخته گری شده A216 گرید WCB
فولاد ASTM A216 زیر مجموعه ای از فولادهای کربنی ریخته گری شده است که سه گرید WCB, WCA و WCC برای این فولاد ذکر شده است. این فولاد برای شیرها، فلنجها، اتصالات و یا سایر قطعات حاوی فشار برای کاربرد در درجه حرارت بالا و کیفیت مناسب برای مونتاژبا ریخته گری های دیگر و یا قطعات فرفورژه توسط جوشکاری ذوبی کاربرد دارد. گرید WCB از فولاد مذکور در ساخت قطعات ریخته گری شده تحت فشار پمپ کاربرد دارد. هدف از این پژوهش، رسیدن به خواص مکانیکی مطلوب این فولاد ( افزایش طول زیاد ) با استفاده از عملیات حرارتی می باشد. برای این منظور نمونه هایی از فولاد ساده کربنی ASTM A216 ساخته شده و عملیات حرارتی آستنیته کردن و سپس نرماله کردن بر روی انها انجام شد. برای به دست آوردن دمای مناسب عملیات آستنیته کردن، به استانداردها مراجعه کرده و نزدیکترین فولاد به فولاد ما ( از نظر ترکیب شیمیایی و خواص مکانیکی ) را انتخاب کردیم که دمای آستنیته کردن آن 925 درجه سانتیگراد به دست آمد. برای انجام عملیات حرارتی نرماله کردن، نمونه های مختلف در دماهای 815، 905، 915، 925، 935 و 945 درجه سانتیگراد به مدت 60 دقیقه در کوره قرار گرفتند و سپس در هوای محیط سرد شدند. پس از انجام عملیات حرارتی بر روی نمونه ها، ابعاد نمونه ها مطابق استاندارد E8 برای آزمون کشش آماده سازی شدند. همچنین نمونه ها پس از آماده سازی و عملیات سطحی (سوهان، سمباده، پولیش و اچ ) برای آزمون SEM آماده شدند. نتایج ازمایشات نشان میدهد که بیشترین افزایش طول در نمونه نرمالایز شده در 925 درجه سانتیگراد مشاهده می شود و این نمونه دارای حداکثر کاهش سطح مقطع میباشد. علت این کاهش سطح مقطع خوب، کمتر بودن فازهای ترد مثل بینیت بوده است.
کست استیل رایج ترین نوع شیر دروازه ای بوده که با API 600 (کربن و آلیاژ استیل) و API 603 (استیل ضد زنگ و درجه بالاتر) پوشانده می شود. این نوع شیر در اندازه های بالاتر از 2 اینچ (5 سانتیمتر) و حداکثر 80 اینچ (200 سانتیمتر) موجود است.
شیر فورج استیل گیت ولو به طور کلی برای لوله کشی های مجرای کوچک (کمتر از 5 سانتیمتر) استفاده می شود. مشخصات پوششی آن عبارتست از: API 602 و BS 5352
این شیر دروازه ای برای خطوط لوله ها بوده و در دو طرح اصلی، اسلب Slab و Expanding وجود دارد.
شیر بست فشار گیت ولو برای کاربردهای فشار قوی بوده و متداول ترین آنها گوۀ انعطاف پذیر و شیر موازی یا کشویی است. آنها معمولاً با بدنه های کست یا فورج، در ابعاد 2 تا 24 اینچ (5 تا 60 سانتیمتر) و درجه فشار از 600 # به 4500 # در دسترس بوده و با جوش سوکت یا جوش لب به لب، برای اطمینان از اتصالات محکم فلنج، پایان بندی می شوند.
نوع چاقویی Knife Type
شیر دروازه ای چاقویی ابتدا در صنعت خمیر کردن کاغذ معرفی شد؛ جایی که شیرهای انسداد به دلیل ماهیت مایعات منتقل شده در فرآیند تولید کاغذ، نمی توانستند به درستی کار کنند. این نوع شیرها هرگز نباید به عنوان دریچه های تعدیل کننده برای تنظیم جریان مورد استفاده قرار گیرند؛ چون عبور جریان سیال از طریق دریچه نیمه بسته، تا حدودی لرزش ایجاد کرده و سبب سائیدگی دیسک و سیت می شود. لذا شیرهای چاقویی باید مانند همه انواع شیرهای دروازه ای به صورت کاملاً بسته یا باز استفاده شوند (شیرهای کروی یا گلوب برای تنظیم جریان توصیه می شوند). این نوع شیر برای محافظت در برابر اثر ضربات چکشی آب، از سرعت باز و بسته شدن بسیار کندی برخوردار است. شیر چاقویی را می توان از آهن تا فولاد ضدزنگ و در اندازه های بین 2 تا 24 اینچ (5 تا 60 سانتیمتر) – معمولا با بدنه کست – با درجات فشار کم (<300 پوند) تولید کرد.
انواع مختلفی از این نوع شیر دروازه ای وجود دارد. مانند سیت نرم (نوع ارتجاعی با سیت الاستومری)، سیت فلزی (سیت و دیسک، مهر و موم فلزی شده اند)، انواع دروازه کشویی Slide Gate و کلاهکی Bonneted
یک شیر چاقویی سیت فلزی (سمت چپ)، یک شیر چاقویی سیت ارتجاعی (سمت راست)
تفاوت آن با طراحی های استاندارد عبارتست از:
نمودار شير دروازه ای، طرح مونتاژ استاندارد این شیر را نشان می دهد. بسته به پیکربندی قطعات آن، تغییراتی در طراحی ممکن است داشته باشد:
نمودار شیر دروازه ای، قسمت های اصلی آن را برای لوله کشی نشان می دهد.
تصویر زیر نشان می دهد که چگونه گوۀ شیر دروازه ای با یک حرکت عمودی (که می تواند به صورت دستی یا توسط یک محرک اداره شود) جریان سیال را باز و بسته می کند.
گوه بین دو سیت موازی (یا مایل) قرار دارد که عمود بر جریان است. جریان سیال از طریق شیر های دروازه ای به صورت افقی جریان پیدا کرده و در معرض افت فشار نیست. گوه ها می توانند انواع مختلفی داشته باشند:
شیر دروازه ای ممکن است دارای یک استم بالارونده باشد (هنگام باز شدن شیر، استم بالا می رود) یا دارای استم غیر بالارونده باشد (هنگام باز شدن شیر به طرف بالا حرکت نمی کند).
