اتصال ویفری یعنی چه؟:شیر بین دو فلنج خط لوله قرار می‌گیرد و با پیچ‌های فلنجی در محل نصب ثابت می‌شود؛ بنابراین نسبت به شیرهای فلنج‌دار طول و وزن کمتری دارد.

عملکرد گیربکسی چه مزیتی دارد؟:گیربکس نیروی لازم برای باز و بسته کردن شیر را کاهش می‌دهد و امکان کنترل تدریجی موقعیت دیسک را فراهم می‌کند.

جنس دیسک این مدل چیست؟:دیسک از چدن ساخته شده است.

PN16 یعنی چه؟:PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.

آیا این شیر برای تنظیم جریان مناسب است؟:بله، شیر پروانه‌ای با تغییر موقعیت دیسک امکان کنترل و تنظیم نسبی جریان را فراهم می‌کند؛ بااین‌حال انتخاب نقطه کاری باید با توجه به دبی، افت فشار و مشخصات سیستم انجام شود.

دمای کاری این شیر چقدر است؟:با سیت EPDM، دمای کاری معمولاً تا حدود 70 درجه سانتی‌گراد است؛ محدوده دقیق باید بر اساس دیتاشیت مدل بررسی شود

این شیر برای چه سیالاتی مناسب است؟:کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با سیت EPDM است.

این شیر در چه سایزهایی تولید می‌شود؟:این مدل معمولاً در سایزهای حدود 2 تا 24 اینچ، معادل DN50 تا DN600، عرضه می‌شود.

نمایش بیشتر

مشخصات

عنوان محصول

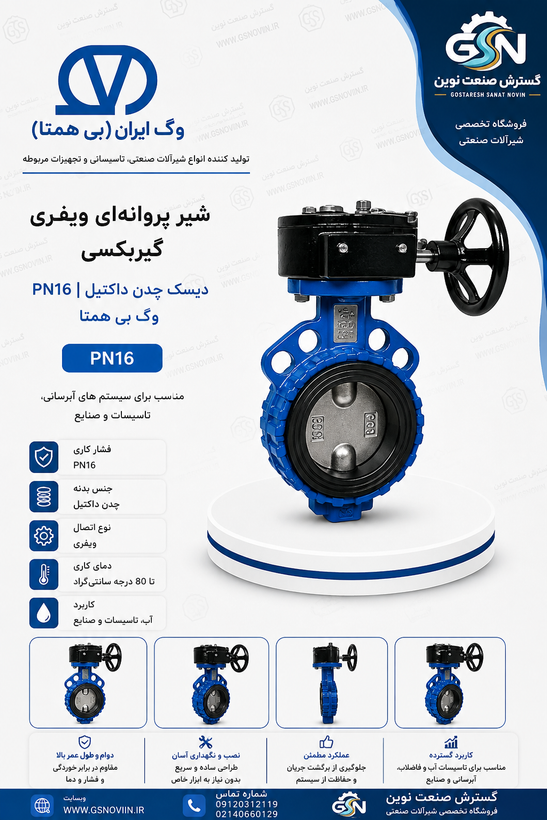

شیر پروانه‌ای ویفری (Wafer Butterfly Valve)

برند

وگ‌بی همتا

کلاس فشار

PN16

نوع اتصال

ویفری (Wafer – بین فلنجی)

نوع عملکرد

گیربکسی (Gear Operated)

نوع مکانیزم

چرخش 90 درجه (Quarter Turn)

جنس بدنه

چدن داکتیل EN-GJS-400 / GGG40

جنس دیسک

چدن (Cast Iron)

جنس محور

استنلس‌استیل

جنس سیت

EPDM

نوع آب بندی

لاستیکی (Resilient Seated)

جهت جریان

دوطرفه (Bi-directional)

پوشش سطحی

پوشش اپوکسی پودری الکترواستاتیک

دمای کاری

حداکثر حدود 70 درجه سانتی‌گراد با سیت EPDM

سیالات قابل استفاده

آب، آب خام، آب صنعتی و سایر سیالات سازگار با EPDM و متریال شیر

کاربرد اصلی

قطع و وصل جریان و کنترل دبی در خطوط انتقال و توزیع آب، شبکه‌های آبرسانی، تأسیسات و کاربردهای صنعتی

ویژگی خاص

طراحی ویفری کم‌حجم، عملکرد گیربکسی و دیسک چدنی.

شیر پروانه‌ای ویفری گیربکسی چه کاربردی دارد؟

برای قطع و وصل جریان و کنترل نسبی دبی در خطوط لوله استفاده می‌شود.

اتصال ویفری یعنی چه؟

شیر بین دو فلنج خط لوله قرار می‌گیرد و با پیچ‌های فلنجی در محل نصب ثابت می‌شود؛ بنابراین نسبت به شیرهای فلنج‌دار طول و وزن کمتری دارد.

عملکرد گیربکسی چه مزیتی دارد؟

گیربکس نیروی لازم برای باز و بسته کردن شیر را کاهش می‌دهد و امکان کنترل تدریجی موقعیت دیسک را فراهم می‌کند.

جنس دیسک این مدل چیست؟

دیسک از چدن ساخته شده است.

PN16 یعنی چه؟

PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.

آیا این شیر برای تنظیم جریان مناسب است؟

بله، شیر پروانه‌ای با تغییر موقعیت دیسک امکان کنترل و تنظیم نسبی جریان را فراهم می‌کند؛ بااین‌حال انتخاب نقطه کاری باید با توجه به دبی، افت فشار و مشخصات سیستم انجام شود.

دمای کاری این شیر چقدر است؟

با سیت EPDM، دمای کاری معمولاً تا حدود 70 درجه سانتی‌گراد است؛ محدوده دقیق باید بر اساس دیتاشیت مدل بررسی شود

این شیر برای چه سیالاتی مناسب است؟

کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با سیت EPDM است.

این شیر در چه سایزهایی تولید می‌شود؟

این مدل معمولاً در سایزهای حدود 2 تا 24 اینچ، معادل DN50 تا DN600، عرضه می‌شود.

توضیحات

اگر برای خط لوله بزرگ (قطر ۲۰۰ تا ۳۰۰ میلی‌متر) دنبال شیر پروانه‌ای هستید که با کمترین نیرو باز و بسته شود و برای فشار تا ۱۶ بار مناسب باشد، این مدل با عملگر گیربکسی و دیسک چدن داکتیل وگ بی‌همتا را گسترش صنعت نوین با موجودی و امکان استعلام سریع قیمت عرضه می‌کند.

شیر پروانه‌ای ویفری گیربکسی PN16 دیسک چدن داکتیل وگ بی‌همتا

PN16DN200-300Ductile Iron DiskGearboxWafer Type

این محصول برای چه کسی و کجا کاربرد دارد

پیمانکار تأسیساتی

برای خطوط آب و فاضلاب پروژه‌های ساختمانی و صنعتی که نیاز به کنترل جریان با نیروی کم روی سایزهای بزرگ دارید، بدون نیاز به کارگر اضافه برای اهرم‌کشی دستی.

مشاور و طراح

برای درج در اسپک پروژه با استاندارد مشخص (DIN EN 593، ISO 5211)، قابلیت درخواست نسخه لاگ یا فلنج‌دار به‌جای ویفری در صورت نیاز نقشه.

واحد خرید صنعتی

برای تأمین یکجای چند سایز و برند شیرآلات (وگ بی‌همتا، میراب، کیز ایران و...) از یک تأمین‌کننده، با امکان دریافت پیش‌فاکتور و مدارک فنی.

چرا خرید از گسترش صنعت نوین

1
مشاوره فنی رایگان پیش از خرید: کارشناسان ما قبل از ثبت سفارش، تناسب سایز، نوع لاستیک آب‌بندی و روش اتصال (ویفری/لاگ/فلنج‌دار) را با توجه به کاربرد شما بررسی می‌کنند.
2
تنوع کامل خانواده محصول: در صورت نیاز به نسخه اهرمی سایز کوچک، نوع لاگ، نسخه فلنج‌دار یا محرک پنوماتیک، تمام گزینه‌ها را در یک مجموعه پیدا می‌کنید و لازم نیست از چند فروشنده جداگانه خرید کنید.
3
مدارک فنی و کاتالوگ رسمی: دیتاشیت، جدول ابعاد و استانداردهای ساخت برای ضمیمه کردن به مستندات پروژه یا تأییدیه مشاور در اختیار شما قرار می‌گیرد.
4
ارتباط مستقیم و سریع: پاسخ‌گویی به استعلام قیمت و موجودی از طریق تماس یا واتس‌اپ، بدون واسطه و بدون معطلی چند روزه.

روند سفارش

تماس یا ارسال پیامسایز (DN) موردنیاز، نوع سیال خط و استاندارد فلنج محل نصب را از طریق تماس یا واتس‌اپ اعلام کنید.
بررسی و پیشنهاد فنیدر صورت نیاز، کارشناس ما گزینه‌های مناسب (ویفری/لاگ، نوع لاستیک، گیربکس یا پنوماتیک) را برای تأیید شما مشخص می‌کند.
استعلام قیمت و صدور پیش‌فاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام و پیش‌فاکتور صادر می‌شود.
تحویل و مدارکمحصول همراه با مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده می‌شود.

سؤالات پرتکرار خریداران

آیا امکان خرید تک‌عددی وجود دارد یا فقط بسته‌ای؟

بسته به سایز درخواستی، هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.

آیا برای این محصول مدارک فنی/دیتاشیت جهت تأیید مشاور پروژه ارائه می‌شود؟

بله، دیتاشیت رسمی کارخانه و مشخصات فنی برای ضمیمه کردن به مستندات پروژه در اختیار خریدار قرار می‌گیرد.

اگر سایز یا نوع اتصال دقیق را نمی‌دانم چه کنم؟

کافی است نوع خط لوله (فلنج‌دار یا نه)، قطر لوله و نوع سیال را بگویید تا کارشناسان ما گزینه مناسب را پیشنهاد دهند.

آیا محصولات مکمل مثل صافی یا اتصال قابل پیاده هم موجود است؟

بله، این اقلام از همان برند برای نصب همراه شیر پروانه‌ای (محافظت بالادست یا امکان سرویس بدون قطع خط) نیز در مجموعه موجود است و می‌توان همزمان استعلام گرفت.

استعلام قیمت و مشاوره خرید

برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان انتخاب نوع مناسب، با گسترش صنعت نوین در ارتباط باشید.

تماس: ۰۹۱۲۰۳۱۲۱۱۹ واتس‌اپ

نقد و بررسی

نقد و بررسی تخصصی

شیر پروانه‌ای ویفری با عملگر گیربکسی PN16 (دیسک چدن داکتیل) وگ ایران (بی‌همتا) — بررسی فنی DN200 تا DN300

معروف به شیر پروانه‌ای ویفری گیربکسی، Butterfly Valve Wafer Gearbox Operated و شیر پروانه‌ای دیسک چدن داکتیل در بازار شیرآلات صنعتی ایران

خلاصه: شیر پروانه‌ای ویفری با گیربکس دستی، برای سایزهای بزرگ لوله (قطر ۲۰۰ تا ۳۰۰ میلی‌متر) و فشار کاری تا ۱۶ بار. کاربرد آن قطع و وصل یا تنظیم جریان آب، فاضلاب یا سیال صنعتی داخل خط لوله است؛ با چرخاندن چرخ‌دستی روی گیربکس، دیسک داخل شیر باز و بسته می‌شود. برای مهندس طراح: انتخاب سایز و جنس لاستیک را بر اساس نوع سیال و دمای خط در بخش «راهنمای انتخاب» ببینید. برای نصاب: این نوع بین دو فلنج خط لوله مهار می‌شود (نیاز به پیچ راهنما ندارد مثل نوع لاگ) و روی چرخ‌دستی گیربکس شماره یا فلش جهت باز/بسته حک شده است.

دیتاشیت فنی شیر پروانه‌ای ویفری گیربکسی PN16 وگ ایران بی‌همتا - معرفی و مشخصات

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

دیتاشیت فنی شیر پروانه‌ای ویفری گیربکسی PN16 وگ ایران بی‌همتا - جدول ابعاد و گشتاور گیربکس

صفحه دوم کاتالوگ — جدول کامل ابعاد و گشتاور گیربکس

فشار کاریPN 16

رنج DN200~300 mm

جنس دیسکDuctile Iron

نوع عملگرGearbox

✓ نقاط قوت

عملگر گیربکسی با نسبت دنده ۳۰:۱ در DN200/DN250 و ۵۰:۱ در DN300 (یعنی هر دور چرخاندن دسته، دیسک داخل شیر با سرعت کمتر ولی نیروی بسیار کمتر می‌چرخد)؛ بازوبسته کردن با نیروی کم و کنترل دقیق‌تر نسبت به دسته اهرمی در سایزهای بزرگ
دیسک از جنس چدن داکتیل مطابق استاندارد EN 1563/DIN 1693، مناسب سایزهای بزرگ با استحکام مکانیکی بالاتر نسبت به دیسک استیل سایزهای کوچک همین خانواده
پوسته گیربکس و فلکه از چدن داکتیل، شفت گیربکس از فولاد Ck45 و محور شیر از فولاد زنگ‌نزن ۱۳٪ کروم (AISI 420)
قابلیت اتصال به محرک پنوماتیک (باد) به‌جای گیربکس دستی برای اتوماسیون خط، مطابق استاندارد ISO 5211 (سری F10)
سوراخ‌کاری طرح ویفری مطابق EN1092-2، قابل نصب بین فلنج‌های EN1092-2، ISO 7005، ASME B16.1 Class125 و ASME B16.5 Class150
پوشش انتخابی لاستیک آب‌بندی متناسب با سیال: EPDM (آب و فاضلاب)، NBR (روغن و ترکیبات آلی)، SILICON (بخار تا ۱۸۰ درجه)

! نکات قابل توجه

حداکثر دمای کاربردی استاندارد کارخانه با لاستیک EPDM، ۷۰ درجه سانتی‌گراد است؛ دمای بالاتر فقط با اعلام قبلی خریدار قابل تأمین است
نوع ویفری بین دو فلنج مهار می‌شود و برای انتهای خط لوله (نقطه کور، یعنی جایی که فقط یک طرف شیر به لوله وصل است) مناسب نیست؛ در آن حالت باید از نوع لاگ استفاده شود
در صورت سفارش، بدنه با چدن خاکستری (DIN EN 1561/DIN 1691) نیز قابل تولید است که مشخصات مکانیکی متفاوتی نسبت به چدن داکتیل استاندارد دارد

تفاوت با نسخه اهرمی و دیسک استیل (DN50 تا DN150) در سایز DN50 تا DN150 همین خانواده محصول، دیسک از فولاد زنگ‌نزن SS304 است و معمولاً با دسته اهرمی قفل‌شونده (بدون گیربکس) عرضه می‌شود؛ در DN200 تا DN300 که وزن و گشتاور بازوبسته‌شدن دیسک بیشتر است، دیسک به چدن داکتیل تغییر می‌کند و عملگر گیربکسی جایگزین دسته اهرمی می‌شود. نسخه فلنج‌دار با دیسک استیل نیز در همین رنج فشار با روش اتصال متفاوت (فلنج کامل به‌جای ویفری) موجود است: شیر پروانه‌ای فلنج‌دار گیربکسی PN16.

کاربرد در صنعت

مطابق دیتاشیت رسمی کارخانه، این خانواده محصول برای آب، فاضلاب و تأسیسات، صنایع غذایی و صنایع پتروشیمی طراحی شده است. انتخاب پوشش لاستیک (EPDM / NBR / SILICON) باید بر اساس نوع سیال خط انجام شود؛ برای خطوط بخار تا ۱۸۰ درجه فقط گزینه SILICON مناسب است، نه EPDM استاندارد کارخانه.

راهنمای انتخاب — کدام نسخه از خانواده وگ بی‌همتا؟

سایز و انتهای خط: اگر شیر بین دو فلنج (میان‌خط) نصب می‌شود، نوع ویفری (همین محصول) مناسب است؛ اگر یک طرف شیر انتهای خط لوله یا نقطه کور است، باید از نوع لاگ استفاده شود — مثال هم‌رنج: شیر پروانه‌ای لاگ گیربکسی دیسک چدن PN16.
فرکانس باز و بسته شدن: اگر شیر به‌ندرت (یک یا چند بار در ماه) عملیات می‌شود، دسته اهرمی برای DN تا ۱۵۰ کافی است؛ برای DN200 به بالا یا عملیات مکرر با نیروی کم، گیربکس (همین محصول) توصیه می‌شود.
اتوماسیون خط: در صورت نیاز به کنترل از راه دور، محرک پنوماتیک به‌جای گیربکس روی همین بدنه و مطابق همان استاندارد ISO 5211 قابل نصب است؛ این گزینه باید هنگام سفارش اعلام شود.
روش اتصال به خط: برای خطوطی که فلنج کامل (نه ویفری) لازم دارند، نسخه فلنج‌دار گزینه جایگزین است.

جمع‌بندی

برای خطوط صنعتی، آب و فاضلاب و پتروشیمی در سایزهای بزرگ DN200 تا DN300 که نیاز به کنترل جریان با نیروی کم و دقت بالا دارند، شیر پروانه‌ای ویفری با عملگر گیربکسی و دیسک چدن داکتیل وگ ایران، مطابق استانداردهای DIN EN 593 و ISO 5211، گزینه‌ای استاندارد و کارآمد است.

WAFER TYPE GEARBOX OPERATED DUCTILE IRON DISK DN 200-300 PN 16

مشخصات فنی و گشتاور گیربکس (DN200 تا DN300)

DN	A	B	C	D	H1	H2	ISO	n:1	گشتاور ورودی	گشتاور خروجی	کد محرک	فشار محرک (bar)
200	197	142	257	125	414	459	F10	30:1	58	500	0105DA	6-8
250	234	177	328	125	486	472	F10	30:1	58	500	0125DA	6-8
300	278	201	367	125	557	490	F10	50:1	60	1200	0140DA	6-8

ابعاد A تا H2 بر حسب میلی‌متر است. ستون «فشار محرک» مقدار فشار هوای موردنیاز برای عملگر پنوماتیک جایگزین گیربکس است، نه فشار کاری خط. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید. برای سایزهای کوچک‌تر همین خانواده (DN50 تا DN150، دسته اهرمی) جدول ابعاد جداگانه‌ای در کاتالوگ موجود است.

جنس قطعات

نام قطعه	جنس
بدنه	چدن داکتیل EN 1563/DIN 1693 (یا چدن خاکستری DIN EN 1561/DIN 1691 بنا به سفارش)
دیسک (DN200 تا DN300)	چدن داکتیل مطابق EN 1563/DIN 1693
پوسته گیربکس	چدن داکتیل EN 1563/DIN 1693
شفت گیربکس	فولاد Ck45
محور شیر	فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)
فلکه گیربکس	چدن داکتیل EN 1563/DIN 1693
لاستیک آب‌بندی	EPDM (آب/فاضلاب) / NBR (روغن) / SILICON (بخار)
پوشش رنگ بدنه	پودری الکترواستاتیک

استانداردهای مرجع طراحی

طراحی و ساخت مطابق DIN EN 593 (basic DIN 3354)؛ وجه‌به‌وجه مطابق DIN EN 558 سری ۲۰ (DIN 3202-K1 / ISO 5752 سری ۲۰)؛ فلنج بالا مطابق ISO 5211؛ تست بازرسی نهایی مطابق DIN EN 12266، DIN 3230-3 و ISO 5208؛ سوراخ‌کاری طرح ویفری مطابق EN1092-2، API 609 Table 1، BS 5155 و ISIRI 4841.

سؤالات متداول

آیا این شیر برای انتهای خط لوله مناسب است؟
خیر. نوع ویفری فقط بین دو فلنج مهار می‌شود؛ برای اتصال یک‌طرفه یا انتهای خط باید از نوع لاگ همین خانواده استفاده کرد.

تفاوت گیربکس با دسته اهرمی در عمل چیست؟
گیربکس با کاهش نسبت دنده (۳۰:۱ تا ۵۰:۱ در این رنج) نیروی لازم برای چرخاندن دیسک را کاهش می‌دهد و امکان توقف در هر زاویه دلخواه بین صفر تا ۹۰ درجه را می‌دهد؛ دسته اهرمی در سایزهای بزرگ نیاز به نیروی بیشتری دارد.

آیا امکان تبدیل به عملگر پنوماتیک وجود دارد؟
بله، فلنج بالای بدنه مطابق ISO 5211 سری F10 است و محرک پنوماتیک به‌جای گیربکس دستی قابل نصب است؛ این گزینه باید هنگام سفارش اعلام شود.

حداکثر دمای کاری این شیر چقدر است؟
با لاستیک استاندارد EPDM کارخانه، حداکثر ۷۰ درجه سانتی‌گراد؛ برای دمای بالاتر یا سیالات بخار/روغن باید نوع لاستیک (SILICON یا NBR) هنگام سفارش مشخص و اعلام شود.
