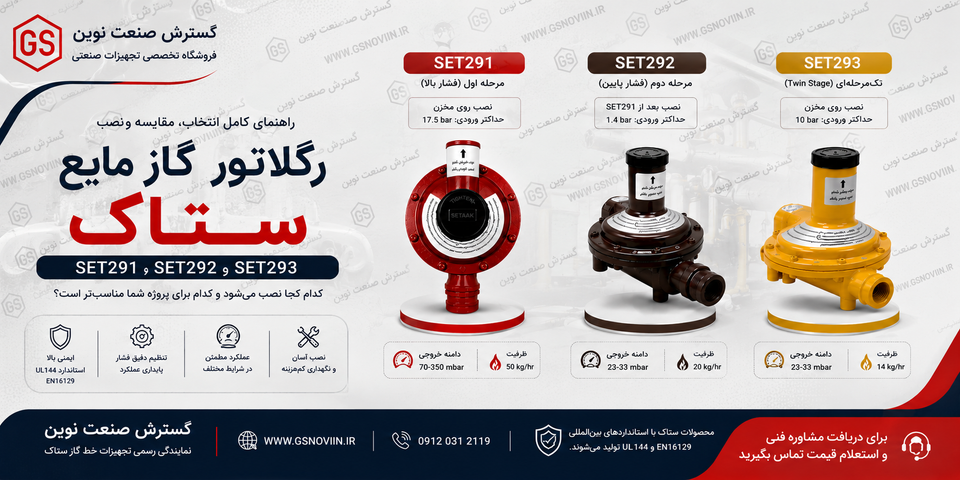

رگلاتور گاز مایع ستاک: راهنمای کامل SET291، SET292 و SET293 — کدام کجا نصب میشود؟
اگر میخواهید روی مخزن گاز مایع رگلاتور نصب کنید، باید فرق رگلاتور مرحله اول، مرحله دوم و تکمرحلهای را بدانید. در این راهنما بهترتیب دقیق نصب توضیح میدهیم که SET291، SET292 و SET293 ستاک هرکدام کجای سامانه قرار میگیرند، چه ظرفیتی دارند و کدام گزینه برای پروژه شما مناسبتر است.

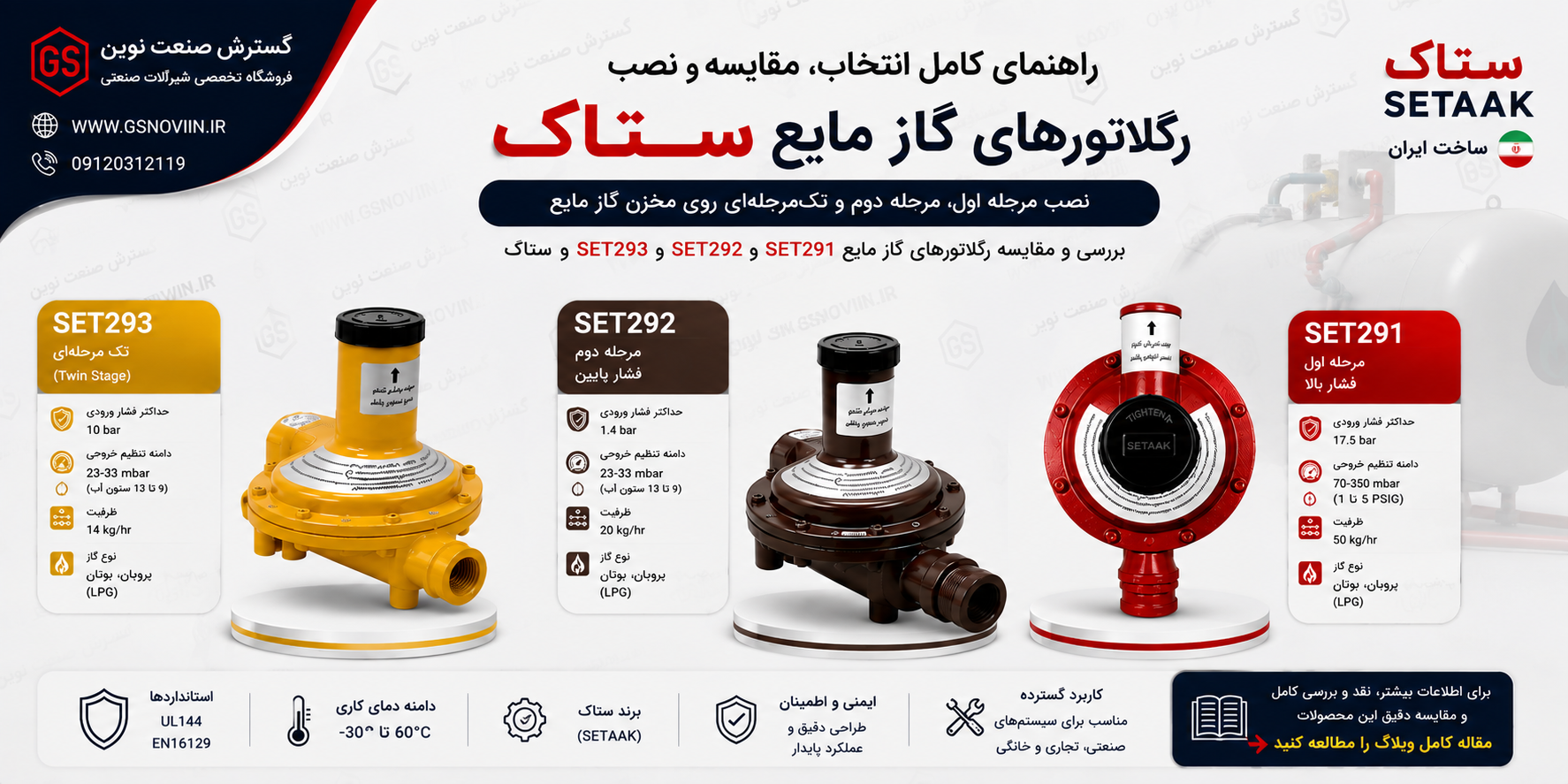

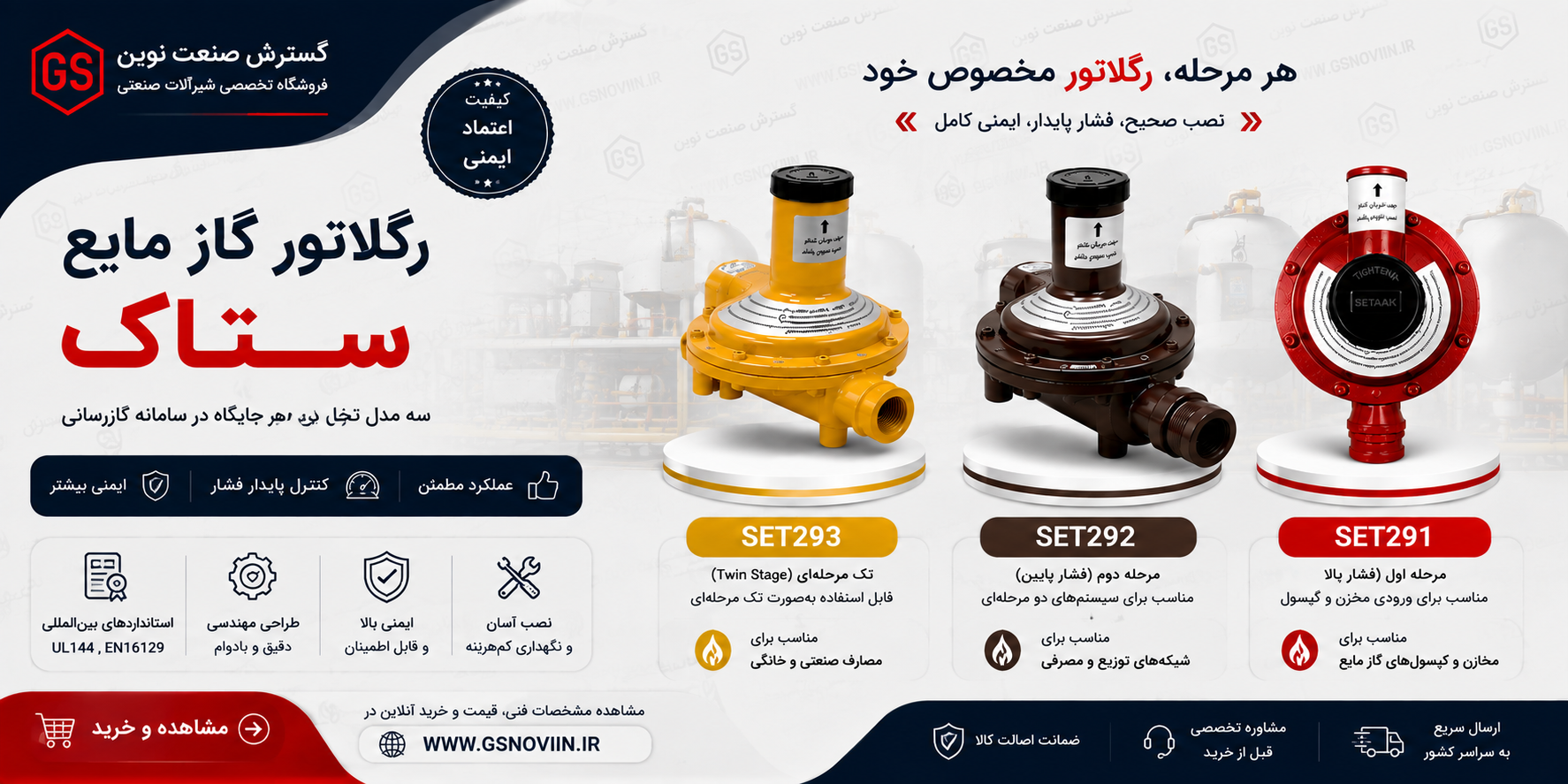

رگلاتور گاز مایع ستاک: SET291 (مرحله اول)، SET292 (مرحله دوم) یا SET293 (تکمرحلهای) — کدام کجا نصب میشود؟
اگر روی مخزن گاز مایع خانه، رستوران یا کارگاهتان میخواهید رگلاتور نصب کنید، این سه مدل ستاک را باید بشناسید. در این راهنما دقیقاً به ترتیب نصب توضیح میدهیم که هر کدام کجای سامانه قرار میگیرد و چرا.
رگلاتور گاز مایع چیست و چرا لازم است؟
فشار گاز داخل مخزن یا کپسول گاز مایع (پروپان یا بوتان) بسیار بالاتر از فشاری است که مشعل یا وسیله گازسوز میتواند با آن کار کند. رگلاتور گاز مایع این فشار بالا را بهصورت کنترلشده و پایدار به فشار قابلمصرف کاهش میدهد. بدون رگلاتور، فشار غیرقابلکنترل ورودی به تجهیزات گازسوز میتواند باعث احتراق ناقص، آسیب به تجهیزات یا خطر ایمنی جدی شود.
برای نصاب و اپراتور
ساده بگیم: رگلاتور مثل یک «شیر تنظیم فشار» بین مخزن گاز و دستگاه مصرفکننده است. فشار خیلی زیاد داخل مخزن رو میگیره و با فشار کم و ثابت تحویل مشعل یا اجاق میده.
دو مسیر طراحی: دومرحلهای یا تکمرحلهای؟
- دومرحلهای (SET291 + SET292): کاهش فشار در دو گام جداگانه انجام میشود — یک رگلاتور فشار بالا را به فشار میانی، و رگلاتور دوم آن فشار میانی را به فشار نهایی مصرف میرساند.
- تکمرحلهای (SET293): یک دستگاه بهتنهایی فشار مخزن را مستقیماً به فشار مصرف میرساند.
تفاوت اصلی این دو مسیر در پایداری فشار خروجی است. با خالیشدن تدریجی مخزن، فشار ورودی به رگلاتور افت میکند. در مسیر دومرحلهای، مرحله اول این نوسان را جذب میکند و رگلاتور مرحله دوم همیشه با یک فشار ورودی نسبتاً ثابت کار میکند؛ در نتیجه فشار خروجی نهایی بسیار پایدارتر میماند. در مسیر تکمرحلهای، همین افت فشار مخزن میتواند مستقیمتر روی خروجی اثر بگذارد — دقیقاً همان نکتهای که کاتالوگ فنی ستاک هم درباره SET293 صراحتاً هشدار میدهد.
ترتیب نصب در سامانه دومرحلهای
مسیر گاز از مخزن تا مصرفکننده، در حالت دومرحلهای، دقیقاً به این ترتیب طی میشود:
مسیر جریان گاز از راست به چپ: مخزن → رگلاتور مرحله اول (SET291) → لوله رابط فشار میانی → رگلاتور مرحله دوم (SET292) → دستگاه مصرفکننده
و در مسیر سادهتر تکمرحلهای:
SET291 — رگلاتور مرحله اول (روی مخزن نصب میشود)
مرحله اول
رگلاتور قرمز SET291 اولین قطعهای است که مستقیم روی مخزن یا کپسول گاز مایع نصب میشود. این رگلاتور فشار بسیار بالای مخزن (تا ۱۷.۵ بار) را با دقت به یک فشار میانی نسبتاً ثابت (قابل تنظیم در دامنه ۷۰ تا ۳۵۰ میلیبار، یا در نسخههای سفارشی تا ۷۰۰ میلیبار) کاهش میدهد. همچنین میتواند بهتنهایی برای مشعلهای فشار بالای صنعتی یا دیگهای بخار، یا در خروجی یک سامانه چند سیلندری استفاده شود. دارای شیر اطمینان (تخلیه) داخلی و مسیر تنفس بزرگ در سمت خروجی است.

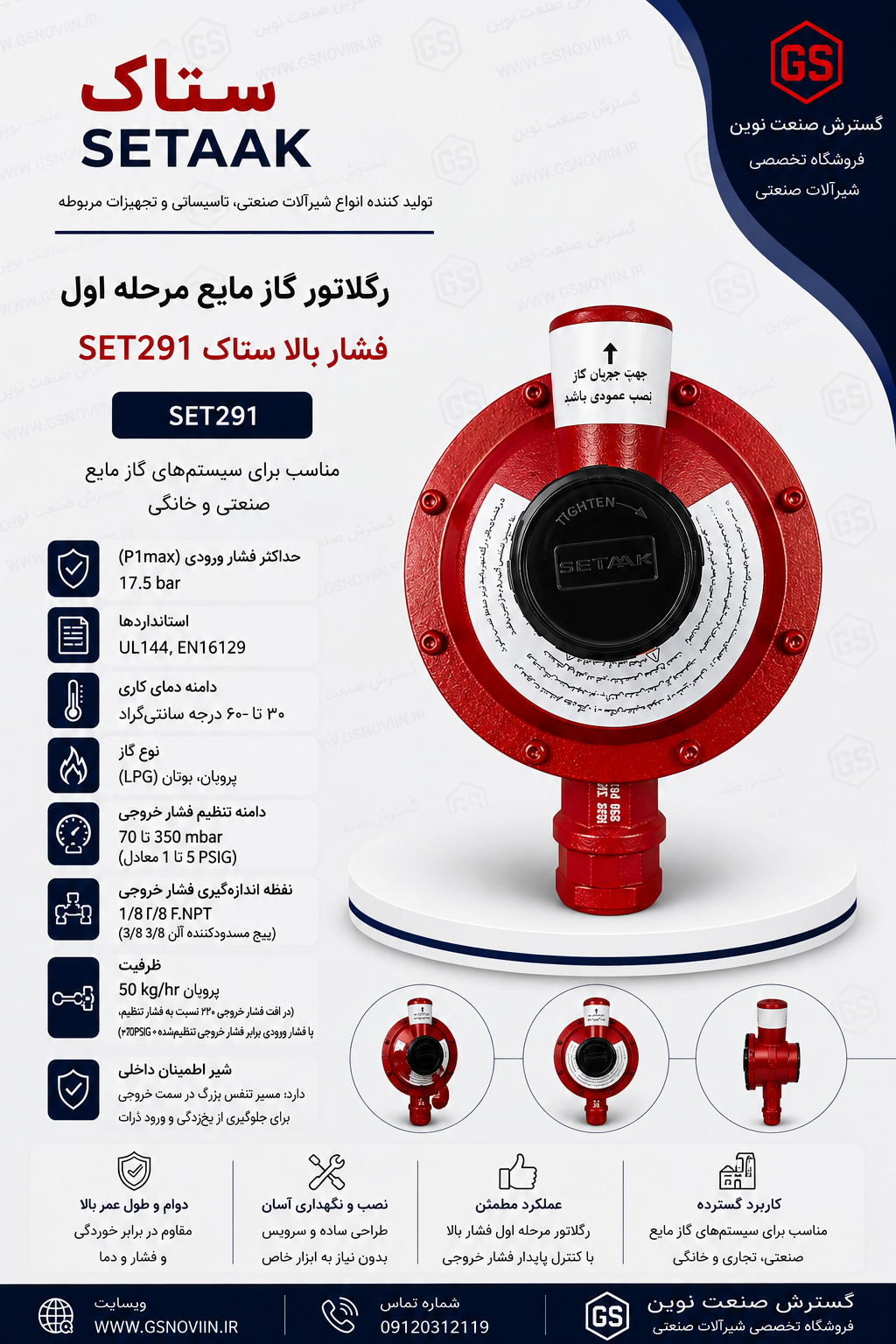

رگلاتور مرحله اول فشار بالا ستاک SET291
فشار ورودی تا ۱۷.۵ بار · ظرفیت ۵۰kg/hr پروپان · استاندارد UL144 و EN16129
مشاهده مشخصات کامل و خریدمشخصات فنی SET291 (تأییدشده از کاتالوگ رسمی ستاک)
| حداکثر فشار ورودی کاری | 17.5 bar (250 PSIG) |
|---|---|
| ظرفیت اسمی | ۵۰ کیلوگرم بر ساعت پروپان (افت فشار خروجی ۲۰٪، فشار ورودی = فشار خروجی تنظیمشده + ۲۰PSIG) |
| دامنه تنظیم فشار خروجی | 70-350 mbar (استاندارد) یا 350-700 mbar (سفارشی) |
| اتصال ورودی | 1/2F.NPT یا POL (معادل CGA510) |
| اتصال خروجی | 1/2F.NPT یا 3/4F.NPT |
| نوع گاز | پروپان، بوتان، LPG |
| وزن | 3.1 kg |
| دامنه دمای کاری | -30°C تا +60°C |
| استاندارد مرجع | UL144، EN16129 |
SET292 — رگلاتور مرحله دوم (پیش از دستگاه مصرفکننده نصب میشود)
مرحله دوم
رگلاتور قهوهای SET292 بعد از SET291 و روی لوله رابط فشار میانی نصب میشود. این رگلاتور فشار کاهشیافته مرحله اول را به فشار نهایی مصرف — معمولاً حدود ۲۸ میلیبار (۱۱ اینچ ستون آب) — میرساند و در دامنه ۲۳ تا ۳۳ میلیبار قابل تنظیم است. مسیر تنفس بزرگ آن با توری مناسب، در برابر گرفتگی احتمالی محافظتشده است.

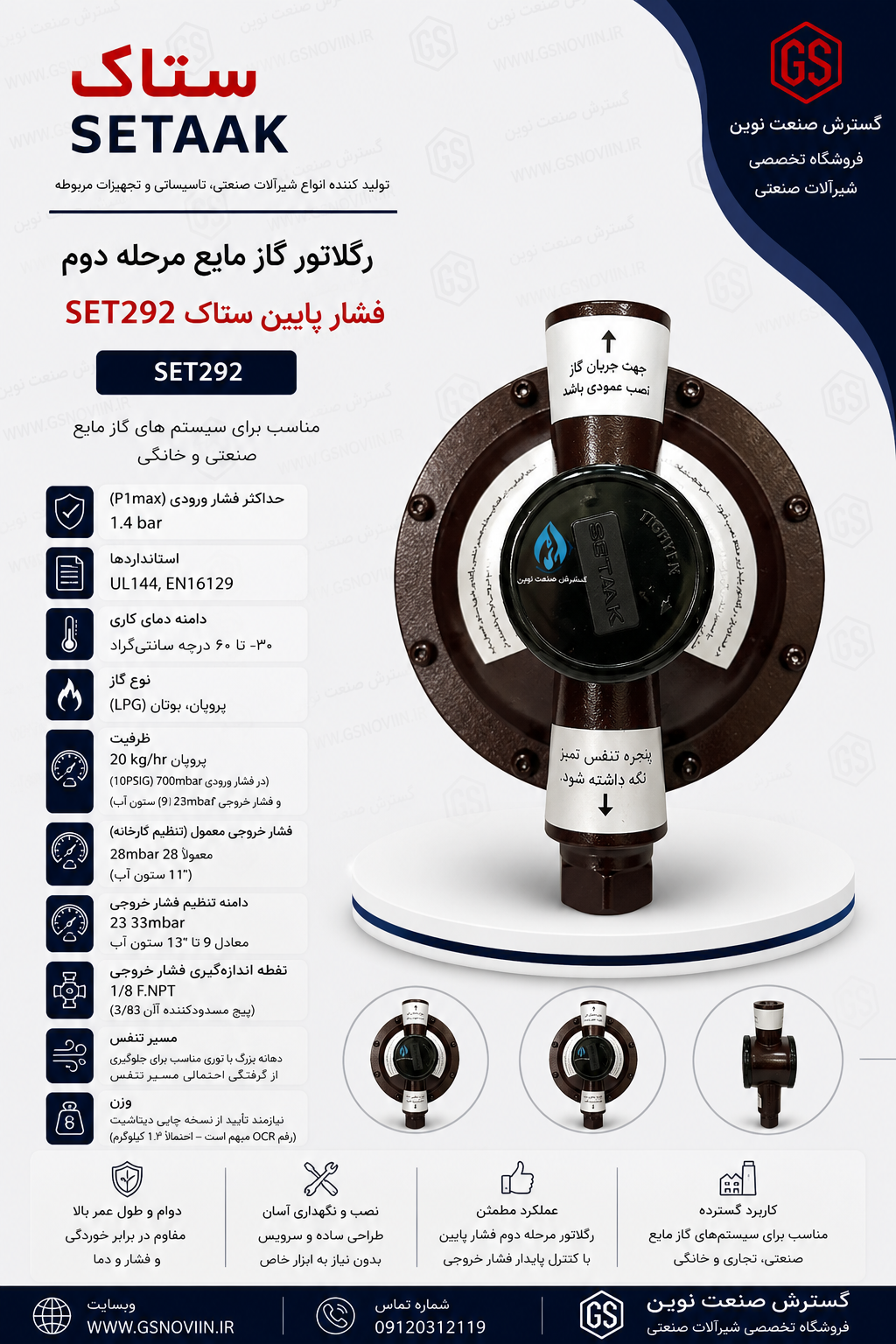

رگلاتور مرحله دوم فشار پایین ستاک SET292
فشار ورودی تا ۱.۴ بار · خروجی ۲۳-۳۳ میلیبار · استاندارد UL144 و EN16129
مشاهده مشخصات کامل و خریدمشخصات فنی SET292 (تأییدشده از کاتالوگ رسمی ستاک)
| حداکثر فشار ورودی کاری | 1.4 bar (20 PSIG) |
|---|---|
| ظرفیت اسمی | ۲۰ کیلوگرم بر ساعت پروپان (فشار ورودی 700mbar، فشار خروجی 23mbar) |
| دامنه تنظیم فشار خروجی | 23-33 mbar (۹"-۱۳" ستون آب) |
| فشار خروجی تنظیم کارخانه | 28 mbar (۱۱" ستون آب) |
| اتصالات ورودی/خروجی | 1/2F.NPT یا 3/4F.NPT (سه ترکیب قابل سفارش) |
| نوع گاز | پروپان، بوتان، LPG |
| وزن | 1.3 kg |
| دامنه دمای کاری | -30°C تا +60°C |
| استاندارد مرجع | UL144، EN16129 |
SET293 — رگلاتور تکمرحلهای (مسیر ساده جایگزین)
تکمرحلهای
رگلاتور زرد SET293 جایگزین سامانه دومرحلهای است: مستقیم روی مخزن نصب میشود و در یک مرحله فشار را به فشار مصرف میرساند — بدون نیاز به لوله رابط و رگلاتور دوم. طبق اعلام صریح کاتالوگ فنی ستاک، این سادگی نصب با محدودیت ظرفیت پایینتر و پایداری کمتر فشار خروجی نسبت به مسیر دومرحلهای همراه است.

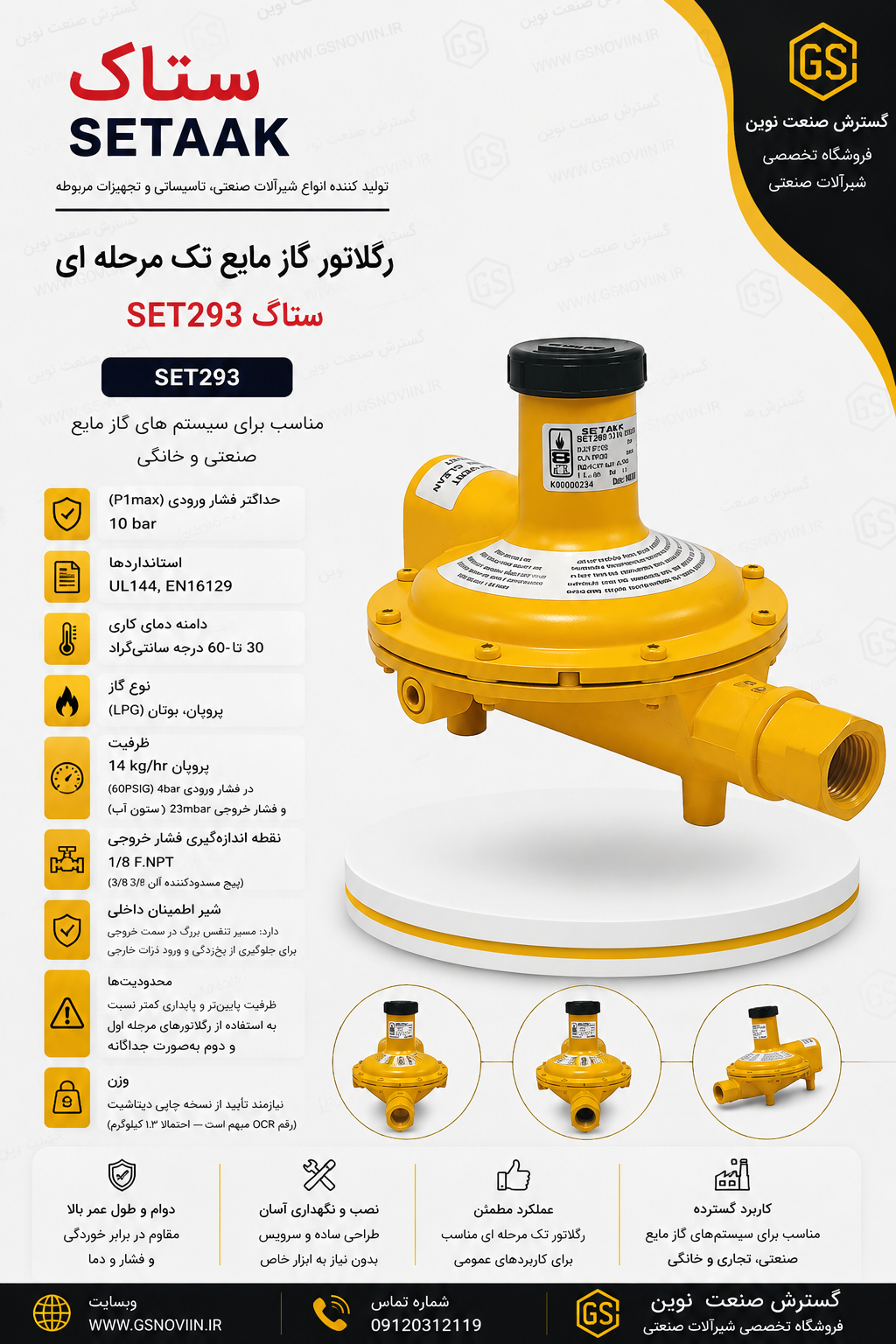

رگلاتور تکمرحلهای ستاک SET293
فشار ورودی تا ۱۰ بار · ظرفیت ۱۴kg/hr پروپان · استاندارد UL144 و EN16129
مشاهده مشخصات کامل و خریدمشخصات فنی SET293 (تأییدشده از کاتالوگ رسمی ستاک)
| حداکثر فشار ورودی کاری | 10 bar (150 PSIG) |
|---|---|
| ظرفیت اسمی | ۱۴ کیلوگرم بر ساعت پروپان (فشار ورودی 4bar، فشار خروجی 23mbar) |
| دامنه تنظیم فشار خروجی | 23-33 mbar (۹"-۱۳" ستون آب) |
| فشار خروجی تنظیم کارخانه | 28 mbar (۱۱" ستون آب) |
| اتصالات ورودی/خروجی | 1/2F.NPT یا 3/4F.NPT (سه ترکیب قابل سفارش) |
| نوع گاز | پروپان، بوتان، LPG |
| وزن | 1.3 kg |
| دامنه دمای کاری | -30°C تا +60°C |
| استاندارد مرجع | UL144، EN16129 |
جدول مقایسه هر سه مدل
| ویژگی | SET291 | SET292 | SET293 |
|---|---|---|---|
| نقش در سامانه | مرحله اول (روی مخزن) | مرحله دوم (پیش از مصرف) | تکمرحلهای (روی مخزن) |
| حداکثر فشار ورودی | ۱۷.۵ بار | ۱.۴ بار | ۱۰ بار |
| خروجی | فشار میانی (mbar70-350) | فشار نهایی (mbar23-33) | فشار نهایی (mbar23-33) |
| ظرفیت اسمی | ۵۰kg/hr | ۲۰kg/hr | ۱۴kg/hr |
| پایداری فشار خروجی | — | بالا (در ترکیب با SET291) | پایینتر |
| نیاز به قطعه دوم؟ | بله (SET292) | بله (SET291) | خیر |
| وزن | 3.1kg | 1.3kg | 1.3kg |
راهنمای انتخاب نهایی
- اگر مصرف شما بالا است یا نمیخواهید با خالیشدن مخزن فشار خروجی نوسان کند، سامانه دومرحلهای SET291 + SET292 را انتخاب کنید.
- اگر مصرف کم و ساده است (مثلاً یک اجاق یا آبگرمکن کوچک) و نصب فشرده و کمقطعه اولویت دارد، SET293 بهتنهایی کافی است.
- SET291 همچنین میتواند بهتنهایی برای مشعلهای فشار بالای صنعتی یا خروجی یک سامانه چند سیلندری استفاده شود.
- پیش از خرید، سایز اتصال ورودی/خروجی و نوع گاز مصرفی (پروپان/بوتان) خود را مشخص کنید — کارشناسان ما این مرحله را رایگان بررسی میکنند.
نکات نصب و ایمنی
- هر سه مدل برای نصب در محیطهای باز طراحی شدهاند. در محیطهای بسته، لولهکشی مسیر تنفس (اتصال بوقی ۳/۴ اینچ NPT) به هوای آزاد الزامی است.
- وقتی هر یک از این رگلاتورها برای تامین فشار در مرحله نهایی مصرف استفاده میشود، شیر اطمینان داخلی آن نباید غیرفعال باشد، مگر یک شیر اطمینان (تخلیه) مجزا در خط گاز استفاده شود.
- نقطه اندازهگیری فشار خروجی هر سه مدل دارای اتصال ۱/۸ NPT F است که با پیچ مسدودکننده و آچار آلن ۳/۸ اینچ باز میشود.
- مراجعه به دفترچه راهنمای رسمی سازنده برای نصب هر مدل الزامی است.
سوالات متداول
رگلاتور مرحله اول SET291 دقیقاً کجا نصب میشود؟
SET291 مستقیم روی مخزن یا کپسول گاز مایع نصب میشود و اولین قطعهای است که فشار بالای مخزن را دریافت میکند و به یک فشار میانی کاهش میدهد.
رگلاتور مرحله دوم SET292 دقیقاً کجا نصب میشود؟
SET292 روی لوله رابط، بعد از SET291 و پیش از دستگاه مصرفکننده (مشعل یا اجاق) نصب میشود و فشار میانی را به فشار نهایی مصرف میرساند.
آیا میتوان بهجای SET291 و SET292، فقط از SET293 استفاده کرد؟
بله، برای مصارف ساده و ظرفیت پایین، SET293 بهتنهایی و مستقیم روی مخزن نصب میشود. اما طبق کاتالوگ رسمی ستاک، ظرفیت و پایداری فشار خروجی آن نسبت به سامانه دومرحلهای کمتر است.
چرا سامانه دومرحلهای فشار خروجی پایدارتری دارد؟
چون رگلاتور مرحله اول (SET291) نوسان فشار ناشی از خالیشدن تدریجی مخزن را جذب میکند و رگلاتور مرحله دوم (SET292) همیشه با یک فشار ورودی نسبتاً ثابت کار میکند.
ظرفیت هر یک از این سه رگلاتور چقدر است؟
SET291 تا ۵۰ کیلوگرم بر ساعت پروپان، SET292 تا ۲۰ کیلوگرم بر ساعت، و SET293 تا ۱۴ کیلوگرم بر ساعت (هرکدام تحت شرایط فشار مشخصشده در جدول مشخصات فنی).
