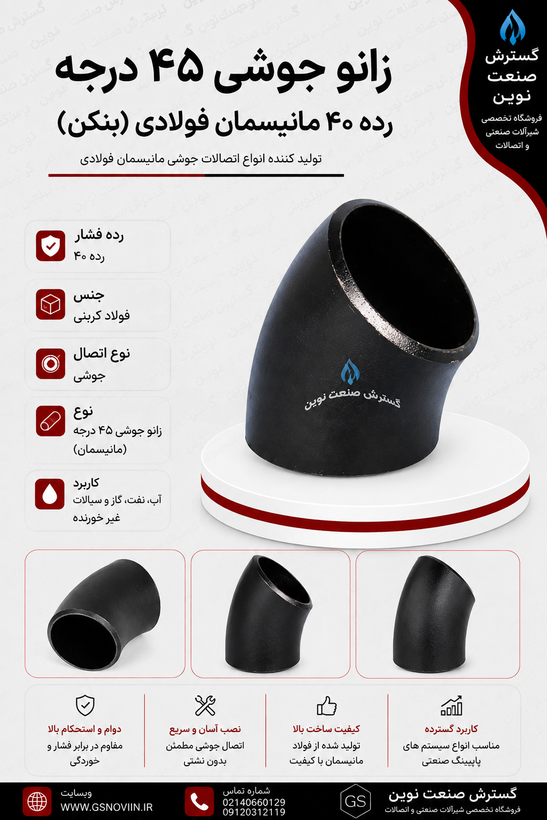

زانو جوشی بنکن 45 درجه رده 40 مانیسمان با بدنه خمیده کوتاه برای تغییر مسیر لوله

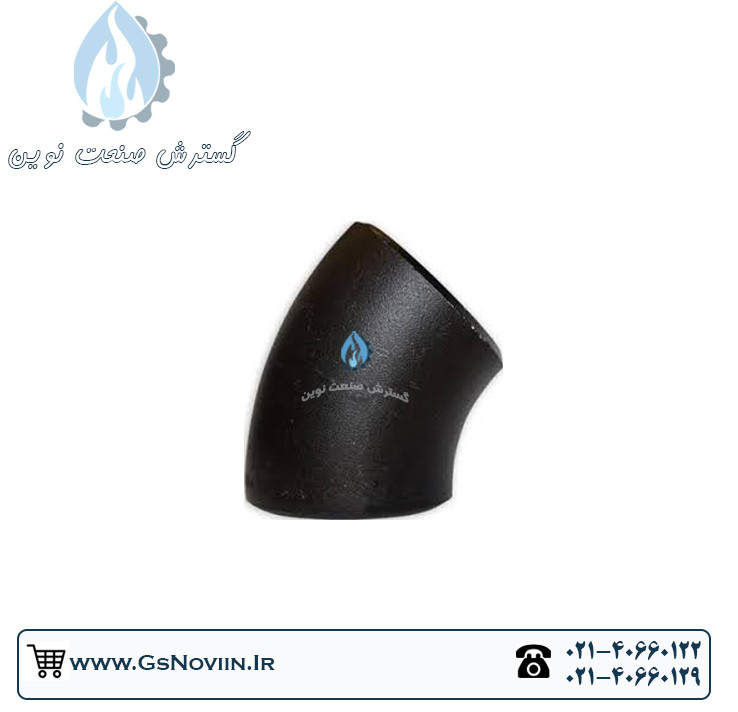

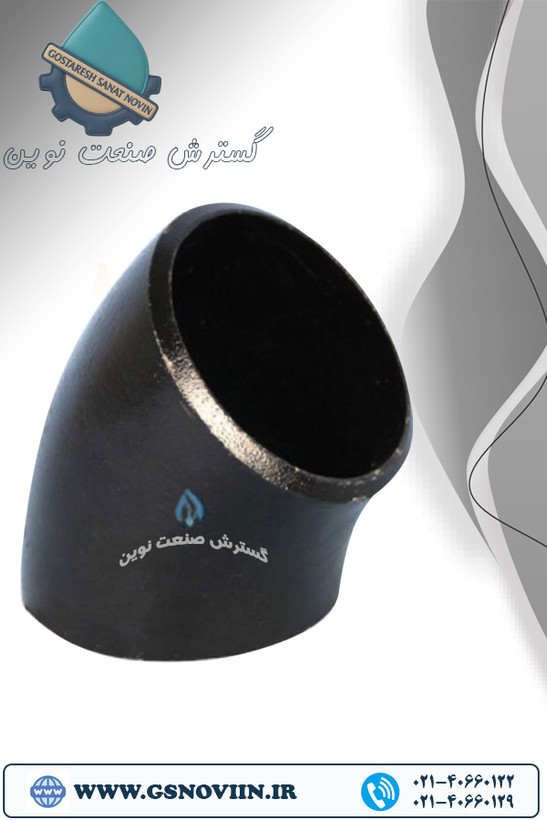

زانو جوشی 45 درجه رده 40 مانیسمان فولادی بنکن

BENKAN Wrought Steel Butt-Weld Elbow 45° Sch40 – ASTM A234
برند:بنکن (BENKAN)
انواع سایز ها به اینچ
80,000
مشخصات

برند

BENKAN

نام انگلیسی

45° Seamless Butt Weld Elbow

نوع اتصال

Butt Weld

زاویه

45°

متریال

ASTM A234 WPB

نوع ساخت

Seamless

رده ضخامت

SCH40

استاندارد ابعادی

ASME B16.9

استاندارد متریال

ASTM A234

کاربرد

نفت، گاز، پتروشیمی، بخار، آب صنعتی، نیروگاه

سیال

آب، بخار، نفت، گاز، فرآورده‌های نفتی، سیالات صنعتی

نوع محصول

زانو جوشی 45 درجه

توضیحات
BENKAN JAPAN

زانو جوشی 45 درجه رده 40 مانیسمان فولادی بنکن

زانو جوشی 45 درجه رده 40 مانیسمان فولادی بنکن (BENKAN 45° Seamless Butt Weld Elbow SCH40) یکی از پرکاربردترین اتصالات جوشی فولادی در صنایع نفت، گاز، پتروشیمی، نیروگاه، صنایع شیمیایی، خطوط انتقال بخار و تأسیسات صنعتی محسوب می‌شود. این اتصال برای تغییر مسیر جریان با زاویه 45 درجه، بدون ایجاد افت فشار قابل توجه و با حفظ یکنواختی جریان سیال طراحی شده است.

این محصول از فولاد کربنی بدون درز (Seamless) مطابق استاندارد ASTM A234 WPB تولید شده و ابعاد آن بر اساس ASME B16.9 می‌باشد. ساختار مانیسمان باعث حذف خط جوش، افزایش استحکام مکانیکی، مقاومت در برابر فشار، شوک‌های حرارتی و ارتعاشات خطوط لوله می‌شود و آن را به گزینه‌ای ایده‌آل برای سرویس‌های حساس صنعتی تبدیل می‌کند.

TECHNICAL SPECIFICATIONS

مشخصات فنی زانو جوشی 45 درجه رده 40 بنکن

برند BENKAN
نوع اتصال Butt Weld
زاویه 45 درجه
رده ضخامت SCH40
متریال ASTM A234 WPB
نوع ساخت مانیسمان (Seamless)
استاندارد ابعادی ASME B16.9
استاندارد متریال ASTM A234
نوع سیال آب، بخار، نفت، گاز و سیالات صنعتی
APPLICATIONS

کاربردهای زانو جوشی 45 درجه مانیسمان بنکن

صنایع نفت و گاز مناسب خطوط انتقال نفت خام، گاز طبیعی، گاز ترش و فرآورده‌های نفتی.
پتروشیمی و پالایشگاه قابل استفاده در واحدهای فرآیندی، خطوط خوراک و انتقال مواد شیمیایی.
نیروگاه‌ها مناسب خطوط بخار، آب تغذیه بویلر و سیستم‌های تحت فشار.
صنایع فولاد و معدن استفاده در خطوط انتقال سیالات صنعتی با فشار و دمای بالا.
تأسیسات صنعتی مناسب سیستم‌های موتورخانه، خطوط آتش‌نشانی و شبکه‌های فرآیندی.
کارخانه‌های تولیدی مناسب انتقال انواع سیالات، روغن، آب صنعتی و بخار.
ADVANTAGES

مزایای زانو جوشی 45 درجه رده 40 بنکن

  • تولید شده به روش مانیسمان (بدون خط جوش)
  • کاهش افت فشار نسبت به زانوهای 90 درجه
  • استحکام مکانیکی بالا در برابر فشار و تنش
  • کیفیت ماشینکاری و دقت ابعادی بسیار بالا
  • مقاومت مناسب در برابر شوک‌های حرارتی
  • قابلیت جوشکاری عالی با لوله‌های فولادی
  • طول عمر بالا در سرویس‌های صنعتی سنگین
  • مناسب پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی
BUYING GUIDE

راهنمای انتخاب زانو جوشی 45 درجه

هنگام انتخاب زانو جوشی باید سایز لوله، رده ضخامت، فشار کاری، دمای بهره‌برداری و استاندارد پروژه بررسی شود. انتخاب صحیح باعث کاهش افت فشار، افزایش طول عمر سیستم و جلوگیری از ایجاد تنش در خطوط لوله خواهد شد.

اگر پروژه شما مطابق استانداردهای ASME، API یا IPS اجرا می‌شود، استفاده از اتصالات استاندارد BENKAN با متریال ASTM A234 WPB می‌تواند کیفیت و ایمنی سیستم را افزایش دهد.

FAQ

سؤالات متداول

تفاوت زانو 45 درجه و 90 درجه چیست؟

زانو 45 درجه تغییر مسیر ملایم‌تری ایجاد کرده و نسبت به زانو 90 درجه افت فشار و آشفتگی جریان کمتری دارد.

آیا این محصول مانیسمان است؟

بله، این مدل از نوع Seamless بوده و بدون خط جوش تولید می‌شود.

متریال این زانو چیست؟

فولاد کربنی ASTM A234 WPB مطابق استانداردهای صنعتی.

آیا برای خطوط بخار مناسب است؟

بله، در صورت انتخاب صحیح رده ضخامت و شرایط کاری، برای خطوط بخار، نفت، گاز و سیالات صنعتی قابل استفاده است.

نقد و بررسی
  • نوع اتصال: زانو جوشی 45 درجه کوتاه — Short Radius Elbow 45°
  • رده ضخامت: Sch 40 / STD
  • ساختار: مانیسمان (Wrought) بدون درز جوشی طولی
  • متریال: فولاد کربنی مطابق ASTM A234 (گرید رایج بازار: WPB)
  • استاندارد ابعادی: ASME B16.9
  • برند: BENKAN
  • محدوده سایز موجود در این رده: از 3 اینچ به بالا (طبق کاتالوگ رسمی)
⬇
دانلود کاتالوگ رسمی بنکن جداول کامل ابعاد و استاندارد‌ها
دانلود کاتالوگ

زانو جوشی 45 درجه کوتاه رده 40 بنکن چیست؟

زانو جوشی ۴۵ درجه یکی از پرکاربردترین اتصالات جوشی در خطوط لوله صنعتی است و برای تغییر مسیر لوله با زاویه‌ای ملایم‌تر از زانو ۹۰ درجه به کار می‌رود. این زاویه باعث می‌شود افت فشار جریان سیال در محل خمش کمتر از حالت ۹۰ درجه باشد؛ به همین دلیل در خطوطی که سرعت جریان یا حساسیت به افت فشار اهمیت دارد، مهندسان طراحی معمولاً همین زانو ۴۵ درجه را انتخاب می‌کنند. نوع کوتاه (Short Radius) این محصول، شعاع خم کوچک‌تری نسبت به نوع بلند دارد و در فضاهای محدود، مثل اتاقک‌های تجهیزات یا خطوط فشرده صنعتی، جای کمتری اشغال می‌کند.

زانو جوشی رده ۴۰ بنکن از فولاد کربنی مانیسمان (Wrought Steel) ساخته شده، یعنی بدون درز جوشی طولی روی بدنه — یکی از دلایلی که پروژه‌های EPC و پیمانکاران خطوط لوله صنعتی این محصول را نسبت به نمونه‌های درزدار ترجیح می‌دهند، چون احتمال نشتی از خط درز کارخانه‌ای حذف می‌شود.

این زانو جوشی برای کدام سیال مناسب است؟

انتخاب اتصال جوشی همیشه باید بر اساس نوع سیال عبوری از خط انجام شود. زانو جوشی رده ۴۰ بنکن از فولاد کربنی است، بنابراین برای سیالات غیرخورنده مناسب است — این کاربرد بر اساس نوع متریال (فولاد کربنی، نه استیل ضدزنگ) استنباط شده و کاتالوگ سازنده فهرست رسمی سیالات مجاز اعلام نکرده است:

  • آب صنعتی و آب خام — خطوط انتقال آب در کارخانجات و تصفیه‌خانه‌ها
  • بخار (Steam) — خطوط بخار با فشار متوسط در نیروگاه‌ها و واحدهای صنعتی
  • هوای فشرده (Compressed Air) — خطوط تغذیه ابزارآلات پنوماتیک و سیستم‌های کنترل
  • نفت و مشتقات نفتی — خطوط انتقال در پالایشگاه و واحدهای بالادستی نفت
  • گاز طبیعی خشک — خطوط گاز صنعتی که رطوبت و ترکیبات خورنده نداشته باشند
  • روغن‌های صنعتی و هیدرولیک — خطوط روانکاری و سیستم‌های هیدرولیک ثابت

برای سیالات خورنده — مانند اسیدها، کلراید بالا، آب دریا یا مواد شیمیایی تهاجمی — فولاد کربنی مناسب نیست و باید از نسخه استیل ضدزنگ همین خانواده محصول (مطابق استاندارد ASTM A403) استفاده شود.

کاربرد در صنایع مختلف

زانو جوشی مانیسمان رده ۴۰ به دلیل استاندارد ساخت ASME B16.9، در پروژه‌های زیر که نیاز به گواهی کیفیت و تطابق ابعادی دارند کاربرد گسترده‌ای دارد:

  • پتروشیمی و پالایشگاه — خطوط فرآیندی فشار متوسط
  • نیروگاه و تاسیسات بخار — خطوط بخار و آب تغذیه دیگ
  • تصفیه آب و فاضلاب صنعتی — خطوط انتقال و توزیع آب
  • تاسیسات مکانیکی ساختمان (HVAC صنعتی) — خطوط آب گرم و سرد چیلر
  • خطوط انتقال گاز و نفت — پروژه‌های بالادستی و میان‌دستی

مشخصات فنی مطابق کاتالوگ رسمی

ابعاد زانو 45 درجه کوتاه — فاصله مرکز تا انتها (B)، منبع: کاتالوگ BENKAN
سایز (اینچ) OD (mm) B (mm)
3 88.9 31.6
4 114.3 42.1
6 168.3 63.4
8 219.1 84.2
10 273.0 105.2
12 323.8 126.3

طبق کاتالوگ، زانو 45 درجه کوتاه از سایز 3 اینچ به بالا موجود است؛ برای سایزهای کوچک‌تر فقط نوع بلند (Long Radius) عرضه می‌شود.

مقایسه زانو 45 درجه با زانو 90 درجه

معیار زانو 45 درجه زانو 90 درجه
زاویه تغییر مسیر ۴۵ درجه ۹۰ درجه
افت فشار در محل خمش کمتر بیشتر
کاربرد رایج تغییر جهت ملایم در خطوط اصلی تغییر جهت کامل، اتصال گوشه

راهنمای خرید

برای خرید زانو جوشی ۴۵ درجه رده ۴۰ بنکن، این موارد را مشخص کنید: سایز اسمی لوله، نوع سیال (برای تعیین جنس فولاد کربنی یا استیل ضدزنگ)، و استاندارد لوله موجود در پروژه (ASME یا JIS). اگر فضای نصب محدود است، نوع کوتاه (همین محصول) را انتخاب کنید؛ اگر افت فشار در طراحی خط اهمیت بالایی دارد و فضا محدودیتی ندارد، نوع بلند مناسب‌تر است.

سوالات متداول

این زانوی جوشی برای خط بخار مناسب است؟

بله، فولاد کربنی برای خطوط بخار با فشار متوسط رایج است؛ فشار و دمای دقیق مجاز باید بر اساس ضخامت جداره و دستورالعمل پروژه بررسی شود.

تفاوت زانوی کوتاه و بلند در چیست؟

زانوی کوتاه شعاع خم کمتری دارد و در فضای محدودتر جا می‌گیرد؛ زانوی بلند افت فشار کمتری ایجاد می‌کند.

آیا زانوی 45 درجه کوتاه در همه سایزها موجود است؟

طبق کاتالوگ رسمی، از سایز 3 اینچ به بالا موجود است؛ سایزهای کوچک‌تر فقط به‌صورت نوع بلند عرضه می‌شوند.

قیمت زانو جوشی 45 درجه رده 40 بنکن چگونه تعیین می‌شود؟

قیمت بر اساس سایز، ضخامت جداره و نوسانات قیمت فولاد در بازار متغیر است؛ برای قیمت به‌روز از طریق دکمه استعلام تماس بگیرید.
