ویژگی خاص:پکینگ گرافیتی مقاوم در برابر حرارت، مناسب برای دماهای بالا، افت فشار بسیار کم در حالت کاملاً باز، بدنه چدن داکتیل GGG40 با استحکام بالا، قابلیت تعمیر و سرویس، مناسب برای نیروگاه‌ها، موتورخانه‌ها، صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی

نمایش بیشتر

مشخصات

نوع محصول

شیرفلکه کشویی گرافیتی (Graphite Packed Gate Valve)

نوع شیر

شیرفلکه کشویی فلنجی تیپ F4

برند

فاراب

جنس بدنه

چدن داکتیل GGG40 (EN-GJS-400)

فشار کاری

PN10

تیپ شیر

F4 (Face to Face مطابق DIN 3202 F4 / EN 558 Series 14)

نوع اتصال

فلنجی (Flanged)

نوع عملکرد

دستی (فلکه‌ای)

نوع مکانیزم

کشویی (Gate Valve)

نوع زبانه

فلزی (Metal Wedge)

جنس زبانه

چدن داکتیل با رینگ برنزی یا استنلس استیل (بسته به مدل)

جنس شافت (Stem)

استنلس استیل

جنس پکینگ

گرافیت فشرده (Graphite Packing)

جنس نشیمنگاه (Seat)

فلزی (برنز یا استنلس استیل)

نوع آب‌بندی

فلز به فلز (Metal Seated)

جهت جریان

دوطرفه (Bi-directional)

پوشش بدنه

رنگ اپوکسی پودری الکترواستاتیک مقاوم در برابر خوردگی

دمای کاری

حدود 20- تا +250 درجه سانتی‌گراد (بسته به نوع سیال و شرایط بهره‌برداری)

سیالات قابل استفاده

آب، آب داغ، بخار کم‌فشار، روغن‌های صنعتی، هوای فشرده، سیالات نفتی و سایر سیالات غیرخورنده

ویژگی خاص

پکینگ گرافیتی مقاوم در برابر حرارت، مناسب برای دماهای بالا، افت فشار بسیار کم در حالت کاملاً باز، بدنه چدن داکتیل GGG40 با استحکام بالا، قابلیت تعمیر و سرویس، مناسب برای نیروگاه‌ها، موتورخانه‌ها، صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی

توضیحات

شیرفلکه کشویی زبانه فلزی گرافیتی PN10 تیپ F4 فاراب چیست؟

راهنمای انتخاب و کاربرد این شیر برای مهندس، نصاب و خریدار پروژه‌های آب‌رسانی

این محصول یک شیر کشویی زبانه‌فلزی (Gate Valve) از برند فاراب با کد کاتالوگ GVG10 است که برای قطع و وصل کامل جریان در خطوط لوله فلنجی به کار می‌رود، نه برای تنظیم تدریجی دبی. آب‌بندی ساقه آن با پکینگ گرافیتی انجام می‌شود و کلاس فشاری آن PN10 (۱۰ بار) است.

این شیر برای چه کسانی و چه پروژه‌هایی مناسب است؟

مهندس پروژه

برای طراحی خطوط آب و فاضلاب تا کلاس فشاری PN10 و دمای حداکثر ۱۱۰ درجه سانتی‌گراد، با نیاز به قطع کامل جریان (نه throttling)، مطابق EN1171 / EN558 سری ۱۴ / EN1092-2 / EN12266-1.

نصاب / تکنسین

اتصال فلنجی طبق EN1092-2؛ طول وجه‌به‌وجه کوتاه‌تر تیپ F4 نسبت به F5 باعث می‌شود در فضای نصب محدودتر هم جا شود.

خریدار / کارفرما

گزینه‌ای اقتصادی و رایج برای خطوط آب شهری و ساختمانی که فقط باید کاملاً باز یا کاملاً بسته کار کند، بدون نیاز به کنترل دقیق دبی.

کاربردها

شبکه‌های آبرسانی شهری و خطوط انتقال آب
تأسیسات ساختمان و موتورخانه
تصفیه‌خانه‌های آب و فاضلاب
سیستم‌های توزیع سیالات غیرخورنده در محدوده فشار و دمای مجاز محصول

منبع: کاتالوگ رسمی فاراب — GVG10 (Applications: Water, Waste Water and HVAC)

مشخصات کلیدی برای تصمیم خرید

مشخصه	مقدار
نوع شیر	کشویی زبانه‌فلزی، پکینگ گرافیتی (GVG10)
برند	فاراب
کلاس فشاری	PN10 (۱۰ بار)
حداکثر دما	۱۱۰ درجه سانتی‌گراد
محدوده سایز	DN50 تا DN400
نوع اتصال	فلنجی

آیا این محصول انتخاب مناسبی برای شماست؟

مناسب است اگر: فقط به قطع/وصل کامل جریان آب یا فاضلاب نیاز دارید، فشار خط شما در محدوده PN10 است، و فضای نصب محدود است (تیپ F4).

گزینه دیگری بررسی کنید اگر: فشار خط بالاتر از ۱۰ بار است (سراغ نسخه PN16 بروید)، یا نیاز به تنظیم دقیق دبی دارید (سراغ شیر سوپاپی بروید)، یا آب‌بندی اورینگی به‌جای گرافیتی مدنظرتان است.

تفاوت با مدل‌های مشابه فاراب

این شیر در همان خانواده تیپ F4 و PN10 با دو محصول دیگر فاراب تفاوت اصلی در نوع آب‌بندی و کلاس فشاری دارد: نسخه اورینگی همان تیپ F4/PN10 است با سیستم آب‌بندی متفاوت، و نسخه رینگ برنزی همان تیپ F4 اما با کلاس فشاری بالاتر PN16 عرضه می‌شود. انتخاب بین این سه گزینه معمولاً بر اساس فشار کاری واقعی خط و ترجیح نوع آب‌بندی تعیین می‌شود.

سوالاتی که خریداران معمولاً می‌پرسند

چرا آب‌بندی گرافیتی و نه اورینگی؟ انتخاب بین این دو نوع آب‌بندی معمولاً بر اساس ترجیح پروژه و شرایط نگهداری تعیین می‌شود؛ هر دو در همین خانواده تیپ F4/PN10 فاراب موجودند.
آیا این شیر برای تنظیم دبی هم قابل استفاده است؟ خیر، طراحی آن برای قطع و وصل کامل جریان است.
اگر فشار خط بالاتر از ۱۰ بار باشد چه باید کرد؟ نسخه PN16 همین خانواده (رینگ برنزی) گزینه مناسب‌تری است.
سایزهای موجود چه محدوده‌ای دارند؟ طبق کاتالوگ، از DN50 تا DN400.

جمع‌بندی

شیرفلکه کشویی زبانه فلزی گرافیتی PN10 تیپ F4 فاراب گزینه‌ای رایج برای قطع و وصل کامل جریان در خطوط آب و فاضلاب تا فشار ۱۰ بار و دمای ۱۱۰ درجه سانتی‌گراد است. برای بررسی دقیق ساختار داخلی، متریال قطعات و جدول ابعاد، بخش «نقد و بررسی فنی» همین محصول یا کاتالوگ رسمی فاراب را ببینید.

مشاوره فنی و استعلام قیمت

برای بررسی مناسب بودن این مدل برای پروژه شما یا استعلام قیمت، با واحد فروش گسترش صنعت نوین در تماس باشید.

📞 09120312119 ☎ 02140660129

نقد و بررسی

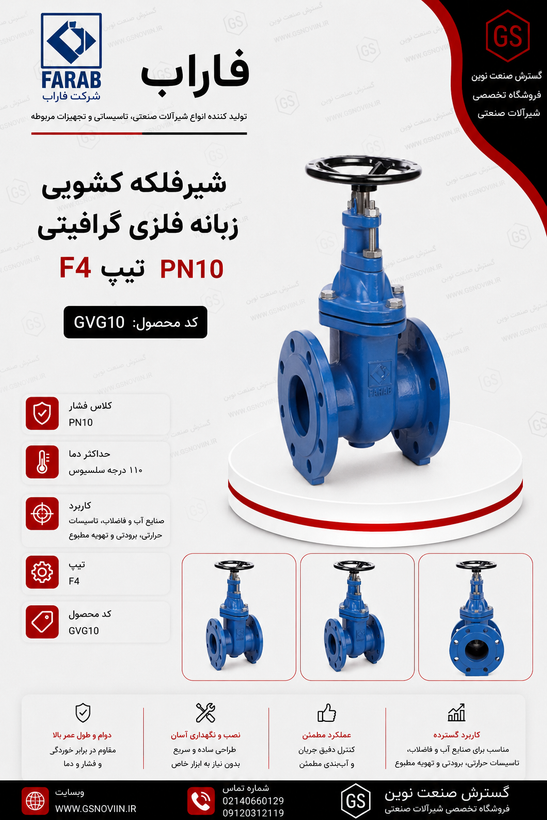

شیرفلکه کشویی زبانه فلزی گرافیتی PN10 تیپ F4 فاراب

مدل کاتالوگ: GVG10

برند: فاراب فشار کاری: PN10 (۱۰ بار) بدنه و بانت: چدن خاکستری GG25 گلند و گوه: چدن داکتیل GGG40 حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN50 تا DN400

مشخصات فنی رسمی این محصول

جدول کامل ابعاد، وزن، متریال قطعات و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب (مدل GVG10) استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:

📄 دانلود کاتالوگ رسمی فاراب — شیر کشویی زبانه فلزی گرافیتی (GVG10)

نقد و بررسی فنی

این شیر از خانواده شیرهای کشویی زبانه‌فلزی (Metal Seated Gate Valve) فاراب با کد کاتالوگ GVG10 است. مکانیزم آب‌بندی ساقه (استم) در این مدل با پکینگ گرافیتی انجام می‌شود؛ گرافیت در این نوع شیر صرفاً برای آب‌بندی محل عبور ساقه از گلند به کار می‌رود، نه کل مسیر داخلی سیال.

در حالت کاملاً باز، زبانه (Wedge) به‌طور کامل از مسیر جریان خارج می‌شود و طراحی مستقیم داخل بدنه باعث می‌شود افت فشار در این نوع شیرها معمولاً کمتر از شیرهای با مسیر پیچیده باشد؛ این یک ویژگی رایج شیرهای کشویی به‌طور کلی است، نه عددی که در کاتالوگ این مدل به‌صورت مشخص گزارش شده باشد.

ساختار و متریال (بر اساس کاتالوگ رسمی)

بدنه (Body): چدن خاکستری GG25.
بانت (Bonnet): چدن خاکستری GG25.
گلند بالا و پایین (Upper/Bottom Gland): چدن داکتیل GGG40.
ساقه (Stem): استنلس استیل AISI420.
فلکه (Handwheel): ورق فولادی پرسی (Stamped Steel).
زبانه (Wedge): چدن داکتیل GGG40 با رینگ نشیمنگاه از جنس آلیاژ مسی Copper Alloy RG5.
رینگ نشیمنگاه بدنه (Body Seat Ring): آلیاژ مسی Copper Alloy RG5.
آب‌بندی ساقه: پکینگ گرافیتی.

بر اساس جدول قطعات کاتالوگ، بدنه و بانت این مدل از چدن خاکستری GG25 ساخته شده‌اند و فقط گلندها و زبانه از چدن داکتیل GGG40 هستند؛ این نکته مستقل از نام رایج بازاری محصول ذکر می‌شود تا مشخصات فنی دقیق باقی بماند.

منبع: کاتالوگ رسمی فاراب — Metal Seated Gate Valve (Graphite Packing), GVG10

استانداردهای محصول

مورد	استاندارد
طراحی	EN1171
ابعاد وجه‌به‌وجه	EN558 (سری ۱۴)
ماشین‌کاری و سوراخ‌کاری فلنج	EN1092-2
تست و بازرسی	EN12266-1

طول وجه‌به‌وجه سری ۱۴ استاندارد EN558 در بازار ایران معمولاً با عنوان رایج «تیپ F4» شناخته می‌شود.

کاربرد

طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.

مزایای مستند این محصول

ساختار زبانه‌فلزی با رینگ نشیمنگاه از آلیاژ مسی Copper Alloy RG5 روی بدنه و زبانه.
آب‌بندی ساقه با پکینگ گرافیتی، مناسب کاربرد در دماهای متغیر تا سقف مجاز محصول.
طول وجه‌به‌وجه کوتاه‌تر مطابق EN558 سری ۱۴ (تیپ رایج بازار: F4)، مناسب فضاهای نصب محدودتر.
پوشش استانداردهای بین‌المللی EN1171 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
محدوده سایزی از DN50 تا DN400، با جدول کامل ابعاد و وزن مستند در کاتالوگ.

محدودیت‌های کاربردی

حداکثر فشار کاری این مدل PN10 (۱۰ بار) و حداکثر دمای کاری ۱۱۰ درجه سانتی‌گراد است؛ برای فشار یا دمای بالاتر باید مدل PN16 یا نوع دیگری از همین خانواده انتخاب شود.
این شیر برای قطع و وصل کامل جریان طراحی شده و برای تنظیم دبی (throttling) مناسب نیست؛ باز و بسته نیمه‌باز مداوم می‌تواند به رینگ نشیمنگاه فشار وارد کند.
سازگاری بدنه GG25 با سیال و شرایط خط پیش از سفارش باید با کارشناس فنی بررسی شود.

مشخصات کلی

مشخصه	مقدار
نوع محصول	شیرفلکه کشویی زبانه فلزی (پکینگ گرافیتی)
برند	فاراب
کد کاتالوگ	GVG10
بدنه / بانت	چدن خاکستری GG25
گلند بالا / پایین	چدن داکتیل GGG40
ساقه	استنلس استیل AISI420
زبانه / رینگ نشیمنگاه	GGG40 / Copper Alloy RG5
نوع اتصال	فلنجی (EN1092-2)
فشار کاری	PN10 (۱۰ بار)
حداکثر دمای کاری	۱۱۰ درجه سانتی‌گراد
محدوده سایز	DN50 تا DN400

جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)

DN	L	H	W	D	K	g	b	d×n	وزن (kg)
50	150	285	160	165	125	99	20	19×4	14.5
65	170	293	160	185	145	118	20	19×4	15.5
80	180	330	160	200	160	132	22	19×8	18.5
100	190	360	200	220	180	156	24	19×8	24.5
125	200	405	250	250	210	184	26	19×8	38.5
150	210	455	250	285	240	211	26	23×8	47
200	230	555	250	340	295	266	26	23×8	73
250	250	683	315	395	350	319	28	23×12	112
300	270	678	315	445	400	370	28	23×12	174
350	290	800	400	505	460	429	30	23×16	220
400	310	948	400	565	515	480	32	28×16	270

منبع: کاتالوگ رسمی فاراب

تفاوت تیپ F4 و F5 در شیرهای کشویی

ویژگی	F4 (این محصول)	F5
طول نصب (وجه‌به‌وجه)	کوتاه‌تر	بلندتر
فضای مورد نیاز	کمتر	بیشتر

این جدول توضیح عمومی درباره اختلاف طول وجه‌به‌وجه دو تیپ رایج شیر کشویی است و از کاتالوگ این مدل مشخص خاصی استخراج نشده است.

سوالات متداول

حداکثر فشار و دمای کاری این شیر چقدر است؟ بر اساس کاتالوگ، PN10 (۱۰ بار) و حداکثر ۱۱۰ درجه سانتی‌گراد.
آب‌بندی ساقه با چه متریالی انجام می‌شود؟ با پکینگ گرافیتی در محل عبور ساقه از گلند.
بدنه این محصول از چدن داکتیل است؟ خیر؛ طبق کاتالوگ، بدنه و بانت از چدن خاکستری GG25 هستند؛ فقط گلندها و زبانه از چدن داکتیل GGG40 ساخته شده‌اند.
این شیر برای تنظیم دبی مناسب است؟ خیر؛ طراحی آن برای قطع و وصل کامل جریان است، نه کنترل تدریجی دبی.
محدوده سایز موجود چیست؟ طبق کاتالوگ، از DN50 تا DN400.

جمع‌بندی مهندسی

شیرفلکه کشویی زبانه فلزی گرافیتی فاراب (کد کاتالوگ GVG10)، با بدنه و بانت چدن خاکستری GG25، گلند و زبانه چدن داکتیل GGG40، رینگ نشیمنگاه آلیاژ مسی Copper Alloy RG5 و آب‌بندی ساقه با پکینگ گرافیتی، مطابق استانداردهای EN1171، EN558 (سری ۱۴)، EN1092-2 و EN12266-1، برای قطع و وصل کامل جریان در خطوط آب، فاضلاب و HVAC تا فشار ۱۰ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است.
