نوع محصول:شیرفلکه سوپاپی (Globe Valve)
نوع شیر:شیرفلکه سوپاپی فلنجی
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

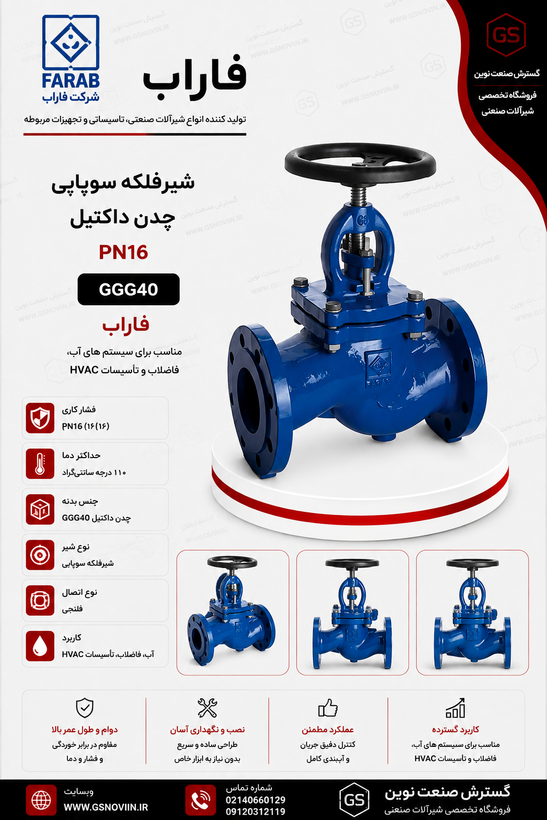

شیرفلکه سوپاپی PN16 چدن داکتیل GGG40 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیرفلکه سوپاپی PN16 چدن داکتیل GGG40 فاراب
مدل کاتالوگ: GLB16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه و بانت: چدن داکتیل GGG40 دیسک: استنلس استیل AISI304 حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN15 تا DN250
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیرفلکه سوپاپی PN16 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای سوپاپی (Globe Valve) فاراب با کد کاتالوگ GLB16 است. برخلاف شیرهای کشویی که عمدتاً برای قطع/وصل کامل جریان طراحی می‌شوند، ساختار داخلی شیر سوپاپی مسیر عبور سیال را از میان یک دیسک عمودی متحرک روی نشیمنگاه هدایت می‌کند و همین طراحی امکان کنترل تدریجی دبی را نیز فراهم می‌کند.
بدنه و بانت این محصول از چدن داکتیل GGG40 ساخته شده است که نسبت به چدن خاکستری معمولی مقاومت مکانیکی بالاتری در برابر فشار و ضربه دارد. آب‌بندی محور با پکینگ گرافیتی و گلند از جنس GGG40 انجام می‌شود و گسکت بین بدنه و بانت از الیاف آرامید (Aramid Fiber) است.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بانت (کلاهک) | چدن داکتیل GGG40 |
| هندویل (دسته) | فولاد پرسی (Stamped Steel) / GG25 |
| استم (محور) | استنلس استیل AISI420 |
| دیسک | استنلس استیل AISI304 |
| پکینگ | گرافیت |
| گسکت | الیاف آرامید (Aramid Fiber) |
| گلند پکینگ | چدن داکتیل GGG40 |
منبع: کاتالوگ رسمی فاراب — Globe Valve, GLB16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN13789 |
| ابعاد وجه‌به‌وجه | EN558 (سری ۱) |
| ماشین‌کاری و سوراخ‌کاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مقایسه شیر سوپاپی با شیر کشویی
| شیر سوپاپی (این محصول) | شیر کشویی |
|---|---|
| مناسب کنترل و تنظیم تدریجی دبی | مناسب قطع و وصل کامل جریان |
| افت فشار بیشتر به دلیل مسیر داخلی پیچیده‌تر | افت فشار کمتر در حالت کاملاً باز |
مزایای مستند این محصول
- بدنه و بانت از چدن داکتیل GGG40 با مقاومت مکانیکی بالا در برابر فشار و ضربه.
- دیسک از استنلس استیل AISI304، مقاوم در برابر خوردگی سیالات غیرخورنده مانند آب.
- طراحی سوپاپی که امکان کنترل تدریجی دبی را در کنار قطع/وصل جریان فراهم می‌کند.
- پوشش استانداردهای بین‌المللی EN13789 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN15 تا DN250 (سایز DN250 در کاتالوگ به‌صورت نوع زاویه‌ای/Angle Type ارائه شده است).
محدودیت‌های کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری PN16 (۱۶ بار) است. سازگاری پکینگ گرافیتی و گسکت آرامیدی با نوع سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- نصب باید مطابق جهت فلش حک‌شده روی بدنه انجام شود.
- فلنج‌های خط لوله باید کاملاً هم‌راستا و بدون تنش نصب شوند.
- برای خطوط دارای ذرات معلق، استفاده از صافی قبل از شیر توصیه می‌شود.
- باز و بسته کردن فلکه به‌صورت تدریجی و بدون ضربه انجام شود تا عمر نشیمنگاه و پکینگ حفظ شود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیرفلکه سوپاپی (Globe Valve) |
| برند | فاراب |
| کد کاتالوگ | GLB16 |
| بدنه / بانت | چدن داکتیل GGG40 |
| دیسک | استنلس استیل AISI304 |
| استم | استنلس استیل AISI420 |
| آب‌بندی محور | پکینگ گرافیتی |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتی‌گراد |
| محدوده سایز | DN15 تا DN250 |
جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)
| DN | L | H | W | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 207 | 90 | 95 | 65 | 46 | 14 | 14×4 | 4 |
| 20 | 150 | 244 | 90 | 105 | 75 | 56 | 16 | 16×4 | 4.8 |
| 25 | 160 | 250 | 110 | 115 | 85 | 65 | 16 | 16×4 | 6 |
| 32 | 180 | 245 | 140 | 140 | 100 | 76 | 18 | 19×4 | 8.5 |
| 40 | 200 | 273 | 140 | 150 | 110 | 84 | 19 | 19×4 | 10 |
| 50 | 230 | 305 | 160 | 165 | 125 | 99 | 19 | 19×4 | 14.5 |
| 65 | 290 | 340 | 200 | 185 | 145 | 118 | 19 | 19×4 | 23 |
| 80 | 310 | 380 | 200 | 200 | 160 | 132 | 19 | 19×8 | 28 |
| 100 | 350 | 455 | 250 | 220 | 180 | 156 | 19 | 19×8 | 42 |
| 125 | 400 | 485 | 250 | 250 | 210 | 184 | 19 | 19×8 | 56 |
| 150 | 480 | 475 | 315 | 285 | 240 | 211 | 19 | 23×8 | 74 |
| 200 | 600 | 580 | 315 | 340 | 295 | 266 | 20 | 23×12 | 115 |
| 250* | 730 | 703 | 400 | 405 | 355 | 319 | 22 | 28×12 | 165 |
* سایز DN250 در کاتالوگ رسمی به‌صورت نوع زاویه‌ای (Angle Type) ارائه شده و از نظر ساختار نصب با سایزهای دیگر این جدول متفاوت است.
منبع: کاتالوگ رسمی فاراب
جمع‌بندی مهندسی
شیرفلکه سوپاپی PN16 چدن داکتیل GGG40 فاراب، با بدنه و بانت چدنی، دیسک استنلس استیل AISI304، استم AISI420 و مطابقت با استانداردهای EN13789، EN558، EN1092-2 و EN12266-1، برای کنترل و قطع جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. برای خطوطی که فقط قطع/وصل کامل جریان نیاز است و افت فشار کمتر اهمیت دارد، مدل‌های کشویی فاراب گزینه مناسب‌تری هستند؛ انتخاب نهایی باید متناسب با کاربرد واقعی خط، پیش از خرید با کارشناس فنی بررسی شود.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سایز مناسب پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
