نوع محصول:شیرفلکه کشویی رینگ برنزی (Bronze Seat Ring Gate Valve)
نوع شیر:شیرفلکه کشویی فلنجی تیپ F4
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

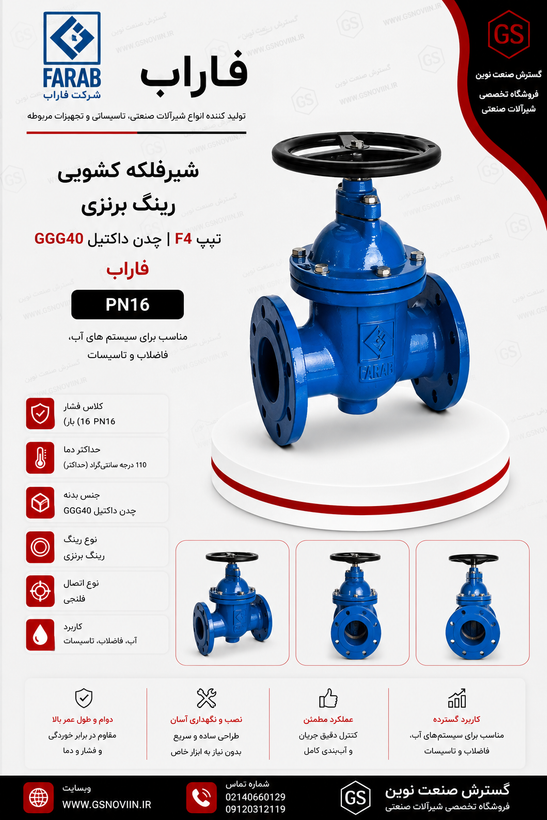

شیرفلکه کشویی رینگ برنزی PN16 تیپ F4 چدن داکتیل GGG40 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیرفلکه کشویی رینگ برنزی PN16 تیپ F4 چدن داکتیل GGG40 فاراب
مدل کاتالوگ: GVB16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه، بانت و وج: چدن داکتیل GGG40 آب‌بندی: رینگ برنزی (فلز به فلز) حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN50 تا DN400
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیرفلکه کشویی رینگ برنزی PN16 تیپ F4 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای کشویی زبانه‌فلزی (Metal Seat Gate Valve) فاراب با کد کاتالوگ GVB16 است که آب‌بندی محل تماس زبانه و بدنه توسط رینگ‌های برنزی ماشین‌کاری‌شده (آلیاژ مسی RG5) انجام می‌شود، نه با اورینگ یا پکینگ گرافیتی. این نوع آب‌بندی فلز‌به‌فلز نسبت به سایش ناشی از باز و بسته شدن مکرر مقاوم است.
بر خلاف دو مدل هم‌خانواده PN10 (اورینگی و گرافیتی) که در کاتالوگ فاراب برای بدنه دو گزینه چدن داکتیل GGG40 یا چدن خاکستری GG25 ذکر شده، در مدل GVB16 بدنه، بانت و وج هر سه به‌طور مشخص GGG40 عنوان شده‌اند؛ تنها هندویل (دسته) گزینه فولاد پرسی یا GG25 دارد.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بانت (کلاهک) | چدن داکتیل GGG40 |
| هندویل (دسته) | فولاد پرسی (Stamped Steel) / GG25 |
| استم (محور) | استنلس استیل AISI420 |
| وج (زبانه) | چدن داکتیل GGG40 |
| رینگ نشیمنگاه زبانه | آلیاژ مسی RG5 |
| رینگ نشیمنگاه بدنه | آلیاژ مسی RG5 |
منبع: کاتالوگ رسمی فاراب — Metal Seat Gate Valve (Bronze Sealing Ring), GVB16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN1171 |
| ابعاد وجه‌به‌وجه | EN558 (سری ۱۵) |
| ماشین‌کاری و سوراخ‌کاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
توجه: استاندارد ابعادی این مدل طبق کاتالوگ، سری ۱۵ از EN558 است؛ این عدد با مدل اورینگی PN10 هم‌خانواده (سری ۱۴) متفاوت است، هرچند هر دو در بازار با عنوان «تیپ F4» شناخته می‌شوند.
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- آب‌بندی فلز‌به‌فلز با رینگ برنزی RG5، مقاوم در برابر سایش ناشی از باز و بسته شدن مکرر.
- بدنه، بانت و وج همگی از چدن داکتیل GGG40، بدون ابهام متریال جایگزین.
- استم استنلس استیل AISI420 با مقاومت مکانیکی مناسب برای عملکرد مکرر.
- پوشش استانداردهای بین‌المللی EN1171 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN50 تا DN400 و فشار کاری PN16، مناسب برای پروژه‌های با فشار خط بالاتر از نمونه‌های PN10 هم‌خانواده.
محدودیت‌های کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری PN16 (۱۶ بار) است. این شیر برای قطع/وصل کامل جریان طراحی شده، نه تنظیم تدریجی دبی. سازگاری آب‌بندی برنزی با نوع سیال خط، به‌ویژه برای سیالات خورنده، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- فلنج‌های خط لوله باید کاملاً هم‌راستا و بدون تنش نصب شوند.
- پیچ‌های فلنج با گشتاور یکنواخت و متقارن سفت شوند.
- پیش از راه‌اندازی، مسیر لوله از ذرات جامد و براده پاکسازی شود.
- باز و بسته کردن فلکه با نیروی متعادل انجام شود و از این شیر برای تنظیم دائمی جریان استفاده نشود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیرفلکه کشویی زبانه فلزی، رینگ برنزی |
| برند | فاراب |
| کد کاتالوگ | GVB16 |
| بدنه / بانت / وج | چدن داکتیل GGG40 |
| استم | استنلس استیل AISI420 |
| نشیمنگاه بدنه و وج | آلیاژ مسی RG5 |
| آب‌بندی | رینگ برنزی (Metal Seat) |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتی‌گراد |
| محدوده سایز | DN50 تا DN400 |
جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)
| DN | L | H | W | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 230 | 200 | 165 | 125 | 99 | 19 | 19×4 | 17.5 |
| 65 | 270 | 285 | 250 | 185 | 145 | 118 | 19 | 19×4 | 23 |
| 80 | 280 | 330 | 250 | 200 | 160 | 132 | 19 | 19×8 | 30 |
| 100 | 300 | 380 | 315 | 235 | 180 | 156 | 19 | 19×8 | 44 |
| 125 | 325 | 420 | 315 | 270 | 210 | 184 | 19 | 19×8 | 60 |
| 150 | 350 | 460 | 315 | 300 | 240 | 211 | 19 | 23×8 | 80 |
| 200 | 400 | 560 | 400 | 360 | 295 | 274 | 22 | 23×12 | 111 |
| 250 | 450 | 610 | 500 | 405 | 355 | 319 | 22 | 28×12 | 175 |
| 300 | 500 | 710 | 500 | 460 | 410 | 370 | 24.5 | 28×12 | 210 |
| 350 | 550 | 760 | 500 | 520 | 470 | 429 | 26.5 | 28×16 | 306 |
| 400 | 600 | 850 | 600 | 580 | 525 | 480 | 28 | 31×16 | 435 |
منبع: کاتالوگ رسمی فاراب
جمع‌بندی مهندسی
شیرفلکه کشویی رینگ برنزی PN16 تیپ F4 چدن داکتیل GGG40 فاراب، با بدنه، بانت و وج یک‌دست از GGG40، آب‌بندی فلز‌به‌فلز با رینگ برنزی RG5 و مطابقت با استانداردهای EN1171، EN558، EN1092-2 و EN12266-1، برای قطع و وصل کامل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. انتخاب نهایی سایز و بررسی سازگاری آب‌بندی برنزی با سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
