نوع محصول:شیرفلکه کشویی زبانه فلزی، آب‌بندی اورینگی
برند:فاراب
مدل کاتالوگ:GVO10
تیپ:F4

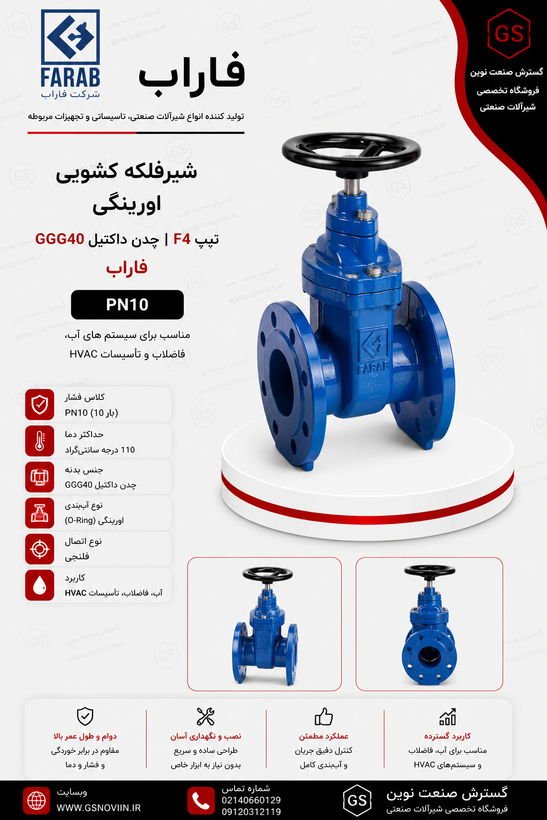

شیرفلکه کشویی اورینگی PN10 تیپ F4 چدن داکتیل GGG40 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیرفلکه کشویی زبانه فلزی اورینگی PN10 تیپ F4 فاراب
مدل کاتالوگ: GVO10برند: فاراب فشار کاری: PN10 (۱۰ بار) بدنه و بانت: چدن (GGG40 / GG25) آب‌بندی محور: اورینگی حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN50 تا DN400
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیرفلکه کشویی اورینگی PN10 تیپ F4 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای کشویی زبانه‌فلزی (Metal Seat Gate Valve) فاراب با کد کاتالوگ GVO10 است که در آن آب‌بندی محور به‌جای پکینگ گرافیتی، با اورینگ (O-Ring) انجام می‌شود. این طراحی اصطکاک محور را کاهش می‌دهد، نیاز به تنظیم دوره‌ای پکینگ را حذف می‌کند و احتمال نشت سیال از قسمت استم را پایین می‌آورد؛ به همین دلیل هزینه نگهداری این مدل نسبت به مدل پکینگ‌دار هم‌خانواده (تیپ گرافیتی) کمتر است.
در دسته شیرهای کشویی زبانه‌ای، هنگامی که فلکه کاملاً باز باشد، زبانه از مسیر عبور سیال خارج می‌شود و افت فشار در حالت کاملاً باز پایین است؛ این محصول نیز از همین اصل طراحی کشویی زبانه‌فلزی پیروی می‌کند و برای قطع/وصل کامل جریان مناسب است، نه برای تنظیم تدریجی دبی.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | GGG40 / GG25 |
| بانت (کلاهک) | GGG40 / GG25 |
| هندویل (دسته) | فولاد پرسی (Stamped Steel) / GG25 |
| استم (محور) | استنلس استیل AISI420 |
| وج (زبانه) | آلیاژ مسی (Copper Alloy) / GGG40 |
| رینگ نشیمنگاه زبانه | آلیاژ مسی RG5 |
| رینگ نشیمنگاه بدنه | آلیاژ مسی RG5 |
| گلند | GGG40 |
طبق کاتالوگ رسمی فاراب، برای بدنه، بانت و هندویل این سری دو گزینه متریال (چدن داکتیل GGG40 یا چدن خاکستری GG25) ذکر شده است، نه صرفاً GGG40. متریال دقیق نصب‌شده روی نسخه‌ای که قصد خرید آن را دارید، پیش از سفارش باید از واحد فروش استعلام شود.
منبع: کاتالوگ رسمی فاراب — Metal Seat Gate Valve (O-Ring Type), GVO10 / GVO16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN1171 |
| ابعاد وجه‌به‌وجه | EN558 (سری ۱۴) |
| ماشین‌کاری و سوراخ‌کاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
عنوان بازاری «تیپ F4» در این صفحه، معادل رایج مدل ابعادی این محصول در بازار ایران است و بر اساس کاتالوگ رسمی با استاندارد ابعادی EN558 (سری ۱۴) مطابقت دارد.
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- آب‌بندی محور با اورینگ به‌جای پکینگ گرافیتی؛ بدون نیاز به تنظیم دوره‌ای و با ریسک نشتی کمتر از ناحیه استم.
- نشیمنگاه بدنه و زبانه از آلیاژ مسی RG5، مناسب برای تماس مداوم با آب و کاهش سایش فلز‌به‌فلز.
- استم از استنلس استیل AISI420 با مقاومت مکانیکی مناسب برای باز و بسته شدن مکرر.
- پوشش استانداردهای بین‌المللی EN1171 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی از DN50 تا DN400، مناسب برای پروژه‌های کوچک تا خطوط انتقال بزرگ.
تفاوت اصلی این مدل با نسخه پکینگ گرافیتی هم‌خانواده، در نوع آب‌بندی محور است: اینجا اورینگ، در آن مدل پکینگ گرافیتی.
محدودیت‌های کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری این مدل PN10 (۱۰ بار) است. این شیر برای قطع/وصل کامل جریان طراحی شده، نه تنظیم تدریجی دبی. سازگاری متریال نشیمنگاه (آلیاژ مسی) و بدنه (چدن) با نوع سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود؛ به‌ویژه برای سیالات خورنده که ممکن است به آلیاژهای مسی آسیب بزنند.
نکات نصب
- فلنج‌های خط لوله باید کاملاً هم‌راستا و بدون تنش نصب شوند.
- پیچ‌های فلنج با گشتاور یکنواخت و متقارن سفت شوند.
- پیش از راه‌اندازی، مسیر لوله از ذرات جامد و براده پاکسازی شود.
- باز و بسته کردن فلکه با نیروی متعادل انجام شود و از این شیر برای تنظیم دائمی جریان استفاده نشود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیرفلکه کشویی زبانه فلزی، اورینگی |
| برند | فاراب |
| کد کاتالوگ | GVO10 |
| بدنه / بانت | GGG40 / GG25 |
| استم | استنلس استیل AISI420 |
| وج | آلیاژ مسی / GGG40 |
| نشیمنگاه بدنه و وج | آلیاژ مسی RG5 |
| آب‌بندی محور | اورینگی (O-Ring) |
| نوع اتصال | فلنجی |
| فشار کاری | PN10 (۱۰ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتی‌گراد |
| محدوده سایز | DN50 تا DN400 |
جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)
| DN | L | H | W | D (PN10) | K (PN10) | g (PN10) | b (PN10) | d×n (PN10) | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 250 | 160 | 165 | 125 | 99 | 20 | 19×4 | 14.5 |
| 65 | 170 | 258 | 160 | 185 | 145 | 118 | 20 | 19×4 | 15.5 |
| 80 | 180 | 284 | 160 | 200 | 160 | 132 | 22 | 19×8 | 18.5 |
| 100 | 190 | 320 | 200 | 220 | 180 | 156 | 24 | 19×8 | 24.5 |
| 125 | 200 | 375 | 250 | 250 | 210 | 184 | 26 | 19×8 | 38.5 |
| 150 | 210 | 423 | 250 | 285 | 240 | 211 | 26 | 23×8 | 47 |
| 200 | 230 | 515 | 250 | 340 | 295 | 266 | 26 | 23×8 | 73 |
| 250 | 250 | 603 | 315 | 395 | 350 | 319 | 28 | 23×12 | 112 |
| 300 | 270 | 708 | 315 | 445 | 400 | 370 | 28 | 23×12 | 174 |
| 400 | 310 | 910 | 400 | 565 | 515 | 480 | 32 | 28×16 | 270 |
این جدول ستون‌های ابعادی و اتصال فلنج PN10 (مدل GVO10) را نشان می‌دهد. کاتالوگ همین سری، نسخه PN16 (مدل GVO16) را نیز با ستون فلنج جداگانه ارائه می‌دهد که محصول متفاوتی از این صفحه است.
منبع: کاتالوگ رسمی فاراب
سوالات متداول
- تفاوت این مدل با نوع پکینگ گرافیتی چیست؟ آب‌بندی محور در این مدل با اورینگ انجام می‌شود و نیاز به تنظیم دوره‌ای پکینگ ندارد؛ در مدل گرافیتی هم‌خانواده، آب‌بندی محور با پکینگ گرافیتی است.
- این محصول تا چه سایزی موجود است؟ بر اساس کاتالوگ رسمی، از DN50 تا DN400 در دسترس است.
- حداکثر فشار و دمای مجاز این مدل چقدر است؟ فشار کاری PN10 (۱۰ بار) و حداکثر دمای کاری ۱۱۰ درجه سانتی‌گراد.
- آیا نسخه فشار بالاتر هم دارد؟ کاتالوگ همین سری، مدل GVO16 (PN16) را نیز شامل می‌شود؛ برای انتخاب نسخه مناسب فشار خط، با واحد فروش هماهنگ کنید.
جمع‌بندی مهندسی
شیرفلکه کشویی زبانه فلزی اورینگی PN10 تیپ F4 فاراب، با بدنه و بانت چدنی (GGG40/GG25)، نشیمنگاه آلیاژ مسی RG5، استم استنلس استیل AISI420 و مطابقت با استانداردهای EN1171، EN558، EN1092-2 و EN12266-1، برای قطع و وصل کامل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۰ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. انتخاب نهایی سایز، متریال دقیق بدنه و سازگاری با سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
