نوع محصول:شیر کشویی دفنی (Underground Gate Valve)
برند:وگ بی همتا
نوع شیر:شیر کشویی زبانه فلزی (Metal Seated Gate Valve)
کلاس فشار:PN10
شیر کشویی دفنی دسته بلند زبانه فلزی PN10 وگ بی‌همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر کشویی دفنی دسته بلند زبانه فلزی PN10 وگ بی‌همتا
مدل Gate Underground Post Gate Valve – Metallic Sealing؛ در بازار با نام‌های شیر کشویی دفنی، شیرآلات زیرزمینی با دسته بلند و Underground Gate Valve نیز شناخته می‌شود
شیر کشویی دفنی، نسخه‌ای از شیر کشویی معمولی است که کل بدنه آن زیر سطح خاک نصب می‌شود و فقط سردسته (فلکه) از طریق یک غلاف فولادی بلند تا سطح زمین امتداد می‌یابد. اپراتور بدون گودبرداری یا دسترسی مستقیم به بدنه، می‌تواند از سطح زمین شیر را باز و بسته کند. این مدل با آب‌بندی فلزی (نه لاستیکی)، برای خطوطی که سیال گرم‌تر از محدوده مجاز نوع لاستیکی دارند مناسب‌تر است.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران
خلاصه فنی
کلاس فشار PN10، سایز DN40 تا DN300، بدنه و کلاهک چدن داکتیل EN-GJS-400 (GGG40)، زبانه فلزی (چدن داکتیل با رینگ آب‌بندی برنزی/استیل، یا برنزی در DN40). غلاف از جنس فولاد ST37 با ارتفاع قابل تنظیم بر حسب سفارش. حداکثر دمای کاربری تا 100 درجه سانتی‌گراد.

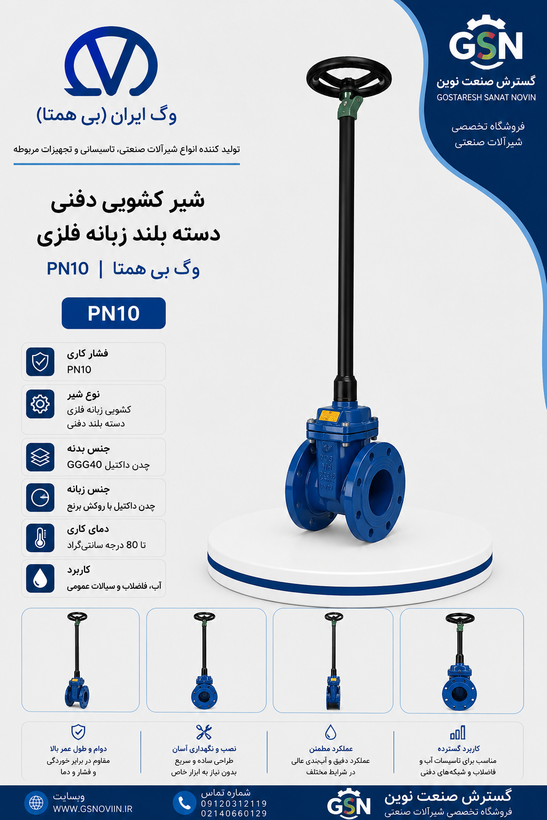

تصویر محصول و دیتاشیت فنی کامل — استاندارد ISIRI 3363 / EN 1092-2
فشار کاریPN10
دمای کاریMax 100°C
جنس بدنهGGG40
رنج سایزDN40-300
مشخصات فنی
مشخصه
مقدار
محدوده سایز (DN)
40 ... 300 mm
کلاس فشار
PN 10
حداکثر دمای کاربری
100 °C (با اورینگ سیلیکون)
نوع آب‌بندی
فلزی (نه لاستیکی)
مکانیزم محور
محور ثابت (Non-Rising Stem)، عملکرد از سطح زمین با فلکه
استاندارد وجه‌به‌وجه
ISIRI 3363, EN 558 series 14
استاندارد ابعاد فلنج
EN 1092-2
استاندارد جنس بدنه
EN 1563 (DIN 1693)
استاندارد تست نهایی
ISIRI 3363, EN 12266
ارتفاع غلاف
متغیر، بر حسب عمق دفن و سفارش مشتری
✓ نقاط قوت
- دمای کاری بالاتر (تا 100 درجه سانتی‌گراد) نسبت به نسخه زبانه لاستیکی، مناسب سیالات گرم‌تر
- بدنه اصلی زیر خاک قرار می‌گیرد و از دستبرد، خرابکاری و آسیب‌های محیطی مصون می‌ماند
- زبانه در سایز 40 از جنس برنز و در سایز 50 تا 300 چدن داکتیل با رینگ آب‌بندی برنزی یا استیل، مقاوم در برابر سایش
- غلاف فولادی ST37، مقاوم در برابر فشار خاک و بار روی سطح زمین
- عملکرد از سطح زمین بدون نیاز به گودبرداری یا دسترسی مستقیم به بدنه دفن‌شده
! نکات قابل توجه
- آب‌بندی فلز با فلز نسبت به نوع لاستیکی، در برابر ذرات جامد و رسوب داخل خط آسیب‌پذیرتر است
- این نسخه PN10 است؛ برای فشار کاری بالاتر مدل PN16 همین سری مناسب‌تر است
- نصب صحیح نیازمند تعیین دقیق عمق دفن و ارتفاع غلاف پیش از سفارش است — این مشخصه محصولی سفارشی محسوب می‌شود
تفاوت با نسخه زبانه لاستیکی زبانه فلزی دمای کاری بالاتری (تا 100 درجه در برابر 70 درجه نوع لاستیکی) تحمل می‌کند و برای خطوطی با سیال گرم‌تر مناسب‌تر است؛ اما در برابر ذرات جامد و رسوب گیرکرده در نشیمنگاه آسیب‌پذیرتر است. برای خطوط آب شهری معمولی با ذرات معلق، نسخه زبانه لاستیکی معمولاً آب‌بندی مطمئن‌تری ارائه می‌دهد.
جمع‌بندی
برای خطوط دفنی با سیالات با دمای بالاتر از محدوده استاندارد زبانه لاستیکی، شیر کشویی دفنی دسته بلند زبانه فلزی PN10 وگ بی‌همتا با غلاف فولادی مقاوم و بدنه چدن داکتیل، گزینه‌ای مناسب برای پروژه‌های آب‌رسانی و تأسیساتی دفن‌شده است.
UNDERGROUND / BURIED LONG STEM EXTENSION METALLIC SEALING DN40-DN300 PN10
جدول ابعاد (mm)
DN
40
50
65
80
100
125
150
200
250
300
وجه‌به‌وجه L
140
150
170
180
190
200
210
230
250
270
D (PN10)
150
165
185
200
220
250
285
340
395
445
K (PN10)
110
125
145
160
180
210
240
295
350
400
تعداد سوراخ
4
4
4
8
8
8
8
8
12
12
d2
19
19
19
19
19
19
19
23
23
23
b1
19
19
19
19
19
19
19
20
22
24.5
ارتفاع کل h
1000
1000
1000
1000
1000
1000
1000
1000
1000
1000
برای دیدن بقیه ستون‌ها، جدول را به چپ بکشید
ارتفاع h1 (فاصله فلکه تا نشیمنگاه) بر حسب سایز و عمق دفن پروژه متفاوت است و بر اساس سفارش مشتری تنظیم می‌شود.
جنس قطعات
نام قطعه
جنس
بدنه و کلاهک
چدن داکتیل EN-GJS-400 (GGG40)
زبانه (DN40)
برنز
زبانه (DN50 تا DN300)
چدن داکتیل با رینگ آب‌بندی برنزی یا استیل
اورینگ
EPDM / NBR / SILICON متناسب با نوع سیال
محور
فولاد زنگ‌نزن با 13٪ کروم (AISI 420)
مهره محور
برنج فورج‌شده (DN250 تا DN300: چدن داکتیل)
غلاف
فولاد ST37
پوشش ضدخوردگی
رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)
کاتالوگ رسمی و راهنمای انتخاب وگ بی‌همتامعرفی برند، استانداردها و راهنمای انتخاب نوع شیر کشویی دفنی مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بی‌همتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود.
سوالات متداول
تفاوت زبانه فلزی و زبانه لاستیکی در این سری چیست؟
زبانه فلزی دمای کاری بالاتری (تا ۱۰۰ درجه) تحمل می‌کند اما در برابر ذرات جامد آسیب‌پذیرتر است. زبانه لاستیکی برای خطوط آب معمولی با ذرات معلق، آب‌بندی مطمئن‌تری دارد.
چگونه ارتفاع غلاف برای عمق دفن پروژه تعیین می‌شود؟
این محصول ارتفاع غلاف متغیر دارد و بر اساس فاصله واقعی مرکز دهانه دبی تا سطح زمین در پروژه شما تعیین و سفارش داده می‌شود؛ این مشخصه پیش از سفارش باید با واحد فنی هماهنگ شود.
آیا این مدل در کلاس فشار PN16 هم موجود است؟
بله، نسخه PN16 همین سری نیز موجود است.
این محصول را از کجا و با چه گارانتی می‌توان خرید؟
این محصول اصل وگ ایران (بی‌همتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و عمق نصب با شماره‌های ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
