نوع محصول:شیر کشویی (Gate Valve)
برند:وگ بی همتا
نوع شیر:شیر کشویی محور صعودی با زبانه فلزی (OS&Y Metal Seated Gate Valve)
نوع مکانیزم:کشویی با محور صعودی (Rising Stem / OS&Y)

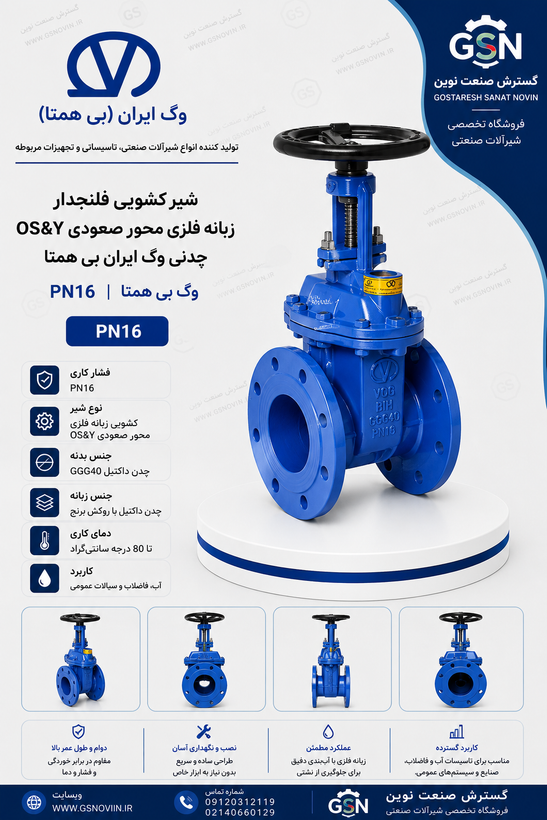

شیر کشویی فلنجدار زبانه فلزی محور صعودی OS&Y چدنی وگ ایران بی‌همتا
VOG Iran (Bihemta) OS&Y Rising Stem Metal Seated Gate Valve
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر کشویی (Gate Valve)
برند
وگ بی همتا
نوع شیر
شیر کشویی محور صعودی با زبانه فلزی (OS&Y Metal Seated Gate Valve)
نوع مکانیزم
کشویی با محور صعودی (Rising Stem / OS&Y)
نوع زبانه
زبانه فلزی (Metal Wedge)
نوع آب بندی
فلز به فلز (Metal Seated)
نوع عملکرد
دستی با فلکه (Handwheel Operated)
جهت جریان
دوطرفه (Bi-directional)
کاربرد اصلی
قطع و وصل جریان در خطوط انتقال آب، آب خام، آب صنعتی و سایر خطوطی که به شیر با آب‌بندی فلزی نیاز دارند
سیالات قابل استفاده
آب خام، آب صنعتی، فاضلاب و سایر سیالات سازگار با متریال شیر
جنس بدنه
مطابق مشخصات فنی مدل
جنس زبانه
فلزی
جنس محور
مطابق مشخصات فنی مدل
فشار کاری
مطابق کلاس فشاری مدل
نوع اتصال
مطابق مدل شیر، معمولاً فلنجی
ویژگی خاص
محور صعودی OS&Y، زبانه فلزی و آب‌بندی فلز به فلز.
OS&Y در شیر کشویی به چه معناست؟
OS&Y مخفف Outside Screw and Yoke است؛ در این طراحی، محور شیر هنگام باز و بسته شدن به‌صورت قابل مشاهده به سمت بالا و پایین حرکت می‌کند
زبانه فلزی چه مزیتی دارد؟
زبانه فلزی برای شرایط کاری سخت و سیالاتی که ممکن است باعث آسیب به پوشش‌های لاستیکی شوند، مقاومت مناسبی دارد
تفاوت زبانه فلزی و لاستیکی چیست؟
زبانه لاستیکی معمولاً آب‌بندی بهتری برای شبکه‌های آب ایجاد می‌کند، در حالی که زبانه فلزی برای برخی شرایط کاری سخت‌تر و سیالات دارای ذرات یا دمای بالاتر مناسب‌تر است.
نوع آب‌بندی این شیر چیست؟
آب‌بندی شیر به‌صورت فلز به فلز (Metal Seated) انجام می‌شود
آیا شیر کشویی OS&Y برای تنظیم دبی مناسب است؟
خیر، شیر کشویی عمدتاً برای قطع و وصل کامل جریان طراحی شده و استفاده مداوم برای تنظیم دبی توصیه نمی‌شود.
مزیت محور صعودی چیست؟
موقعیت محور هنگام باز یا بسته بودن شیر قابل مشاهده است و وضعیت عملکرد شیر را می‌توان سریع‌تر بررسی کرد.
این شیر در چه خطوطی استفاده می‌شود؟
در خطوط انتقال آب، آب خام، آب صنعتی، فاضلاب و سایر کاربردهایی که متریال شیر با سیال سازگار باشد.
توضیحات
نقد و بررسی
نقد و بررسی تخصصی
شیر کشویی زبانه فلزی محور صعودی OS&Y وگ ایران (بی‌همتا) — بررسی فنی
معروف به شیر کشویی OS&Y، Gate Valve Rising Stem، شیر دروازه‌ای زبانه فلزی و شیر فلکه کشویی چدنی در بازار صنعت آب و تاسیسات ایران
شیر کشویی زبانه فلزی محور صعودی OS&Y وگ ایران، شیری با بدنه چدن داکتیل و مکانیزم قطع و وصل کامل جریان (نه تنظیم دبی) است که وضعیت باز یا بسته بودن آن از بیرون بدنه و بدون باز کردن دریچه بازرسی قابل مشاهده است. این محصول در محدوده DN40 تا DN500 و فشار اسمی PN10/16 تولید می‌شود و طبق کاتالوگ رسمی سازنده برای خطوط آب، فاضلاب، تاسیسات و پتروشیمی کاربرد دارد.

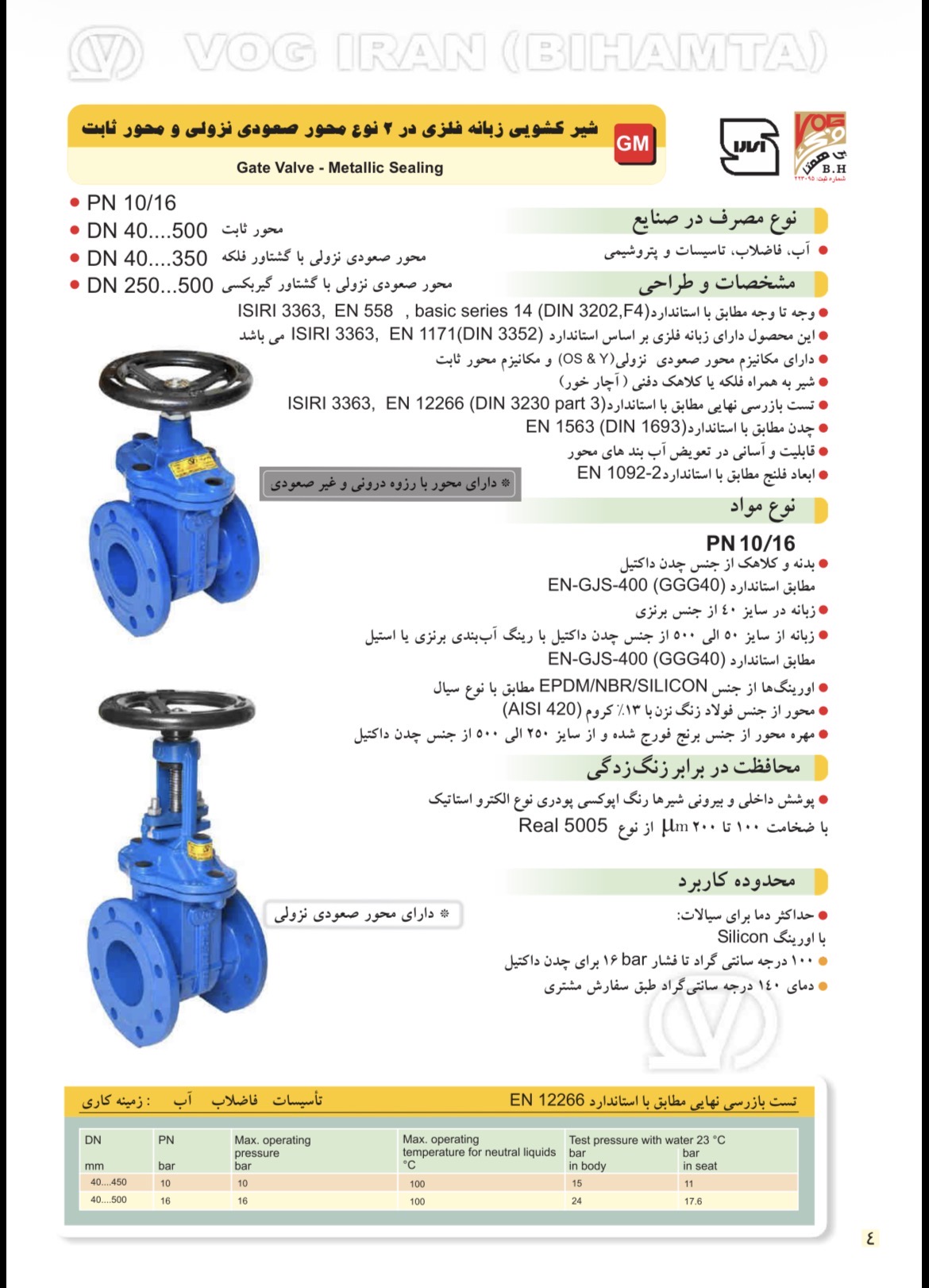

صفحه اول کاتالوگ — مشخصات، جنس مواد و محدوده کاربرد

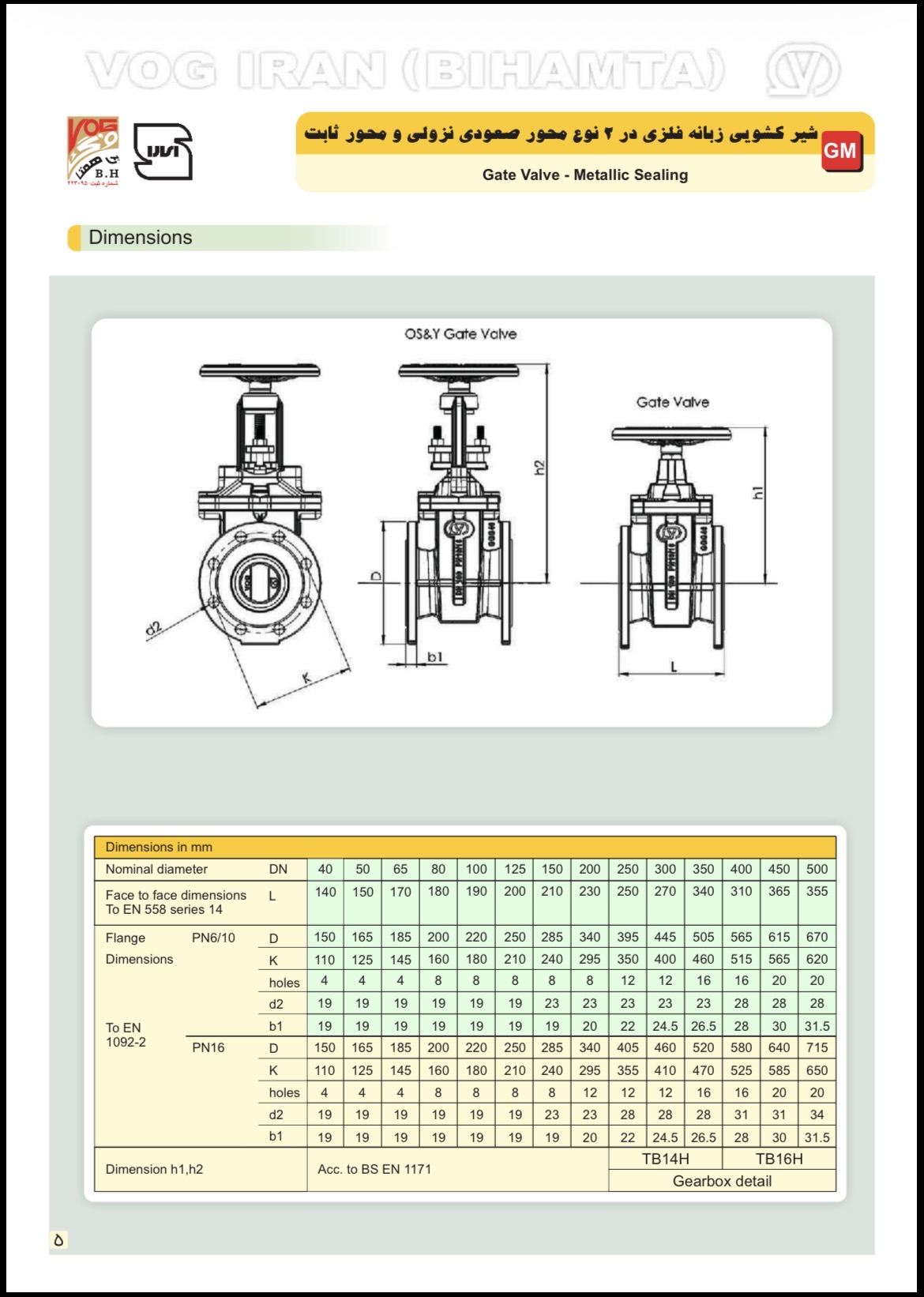

صفحه دوم کاتالوگ — نقشه ابعادی و جدول Dimensions
فشار کاریPN 10/16
دمای کاری استاندارد100°C
جنس بدنهDuctile Iron
نوع آب‌بندیMetallic
✓ نقاط قوت
- مکانیزم OS&Y (Outside Screw & Yoke): وضعیت باز یا بسته شیر بدون نیاز به باز کردن دریچه بازرسی از بیرون قابل تشخیص است
- بدنه و کلاهک از چدن داکتیل مطابق استاندارد EN-GJS-400 (GGG40) و EN 1563، استحکام مکانیکی بالا در خطوط با فشار و بار عملیاتی سنگین
- زبانه (گیت) در سایزهای ۵۰ تا ۵۰۰ از چدن داکتیل با رینگ آب‌بندی برنزی یا استیل، قابلیت تعویض رینگ در صورت فرسودگی
- طراحی و ساخت مطابق استاندارد ملی ایران ISIRI 3363 و استانداردهای بین‌المللی EN 1171 و EN 558، تضمین سازگاری ابعادی با فلنج‌های استاندارد EN 1092-2
- پوشش داخلی و خارجی اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون، مقاومت در برابر خوردگی در محیط‌های آب و فاضلاب
- قابلیت و آسانی در تعویض آب‌بند محور (پکینگ)
! نکات قابل توجه
- مکانیزم OS&Y با گشتاور فلکه دستی تنها تا سایز DN350 پوشش دارد؛ برای سایزهای DN250 تا DN500 نیاز به گیربکس گشتاور است (در همین رده محصول قابل سفارش)
- حداکثر دمای کاری استاندارد کارخانه ۱۰۰ درجه سانتی‌گراد است؛ دمای ۱۴۰ درجه تنها بر اساس سفارش مشتری و پس از تایید کارخانه قابل تولید است
- جنس اورینگ‌ها (EPDM/NBR/Silicon) باید متناسب با نوع سیال عبوری انتخاب شود؛ این انتخاب طبق کاتالوگ سازنده مشخص می‌شود
- اشغال فضای عمودی این مدل به دلیل بالا رفتن محور همراه فلکه، بیشتر از مدل محور ثابت است؛ در فضاهای نصب کم‌ارتفاع باید بررسی شود
تفاوت با مدل محور ثابت (Non-Rising Stem) در مدل OS&Y، محور همراه با باز شدن فلکه به سمت بالا حرکت می‌کند و از بیرون شیر قابل مشاهده است؛ این ویژگی تشخیص سریع وضعیت باز/بسته را بدون نیاز به علامت‌گذاری یا بازرسی داخلی ممکن می‌سازد و همچنین امکان روانکاری مستقیم رزوه محور را فراهم می‌کند. در مقابل، مدل محور ثابت که در همین رده محصول وگ ایران نیز موجود است، فضای نصب عمودی کمتری اشغال می‌کند و برای نصب دفنی یا فضاهای محدود مناسب‌تر است، اما وضعیت شیر تنها با کلاهک دفنی یا آچار خور قابل کنترل است.
جمع‌بندی
برای خطوط آب، فاضلاب، تاسیسات و پتروشیمی که نیاز به تشخیص وضعیت باز/بسته شیر از بیرون خط دارند، شیر کشویی زبانه فلزی محور صعودی OS&Y وگ ایران (بی‌همتا) با بدنه چدن داکتیل و پوشش اپوکسی، در سایزهای DN40 تا DN500 و فشار PN10/16 گزینه‌ای استاندارد و مستند است. برای فضاهای نصب کم‌ارتفاع یا نصب دفنی، مدل‌های محور ثابت یا شیر کشویی دفنی همین برند مناسب‌ترند (به بخش محصولات مرتبط مراجعه کنید).
DUCTILE IRON GGG40 OS&Y RISING STEM METALLIC SEALING DN40-500 PN 10/16
مشخصات فنی و فشار تست
| محدوده DN (mm) | PN (bar) | حداکثر فشار کاری (bar) | حداکثر دما برای سیالات خنثی (°C) | فشار تست بدنه (bar) | فشار تست سیت (bar) |
|---|---|---|---|---|---|
| 40...450 | 10 | 10 | 100 | 15 | 11 |
| 40...500 | 16 | 16 | 100 | 24 | 17.6 |
جدول ابعاد (Dimensions)
| DN (mm) |
L وجه تا وجه (mm) |
فلنج PN6/10 | فلنج PN16 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | K | سوراخ | d2 | b1 | D | K | سوراخ | d2 | b1 | ||
| 40 | 140 | 150 | 110 | 4 | 19 | 19 | 150 | 110 | 4 | 19 | 19 |
| 50 | 150 | 165 | 125 | 4 | 19 | 19 | 165 | 125 | 4 | 19 | 19 |
| 65 | 170 | 185 | 145 | 4 | 19 | 19 | 185 | 145 | 4 | 19 | 19 |
| 80 | 180 | 200 | 160 | 8 | 19 | 19 | 200 | 160 | 8 | 19 | 19 |
| 100 | 190 | 220 | 180 | 8 | 19 | 19 | 220 | 180 | 8 | 19 | 19 |
| 125 | 200 | 250 | 210 | 8 | 19 | 19 | 250 | 210 | 8 | 19 | 19 |
| 150 | 210 | 285 | 240 | 8 | 19 | 19 | 285 | 240 | 8 | 19 | 19 |
| 200 | 230 | 340 | 295 | 8 | 23 | 20 | 340 | 295 | 8 | 23 | 20 |
| 250 | 250 | 395 | 350 | 12 | 23 | 22 | 405 | 355 | 12 | 28 | 22 |
| 300 | 270 | 445 | 400 | 12 | 23 | 24.5 | 460 | 410 | 12 | 28 | 24.5 |
| 350 | 340 | 505 | 460 | 16 | 23 | 26.5 | 520 | 470 | 16 | 28 | 26.5 |
| 400 | 310 | 565 | 515 | 16 | 28 | 28 | 580 | 525 | 16 | 28 | 28 |
| 450 | 365 | 615 | 565 | 20 | 28 | 30 | 640 | 585 | 20 | 31 | 30 |
| 500 | 355 | 670 | 620 | 20 | 28 | 31.5 | 715 | 650 | 20 | 31 | 31.5 |
ابعاد وجه‌به‌وجه (L) مطابق EN 558 basic series 14 (DIN 3202,F4) و ابعاد فلنج مطابق EN 1092-2 است. جزئیات ارتفاع فلکه (h1/h2) و گیربکس (TB14H/TB16H در سایزهای ۲۵۰ به بالا) در کاتالوگ کامل موجود است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) |
| زبانه (گیت) سایز 40 | برنزی |
| زبانه (گیت) سایز 50 الی 500 | چدن داکتیل با رینگ آب‌بندی برنزی یا استیل — EN-GJS-400 (GGG40) |
| اورینگ‌ها | EPDM / NBR / Silicon (متناسب با نوع سیال) |
| محور | فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420) |
| مهره محور | برنج فورج‌شده (تا سایز ۲۵۰) / چدن داکتیل (سایز ۲۵۰ الی ۵۰۰) |
| پوشش ضد خوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
محصولات مرتبط از همین خانواده وگ ایران
دانلود کاتالوگ و استعلام قیمت
کاتالوگ فنی کامل و مشخصات قیمت روز
گسترش صنعت نوین، برای اطلاع از قیمت به‌روز سایز مورد نظر و دریافت فایل کامل کاتالوگ PDF شامل جدول ارتفاع فلکه و گیربکس، با کارشناسان ما در تماس باشید.
سوالات متداول
مکانیزم OS&Y چه مزیتی نسبت به محور ثابت دارد؟
در OS&Y محور همراه فلکه به بیرون بدنه حرکت می‌کند، بنابراین وضعیت باز یا بسته شیر از فاصله و بدون نیاز به علامت یا بازرسی داخلی قابل مشاهده است و روانکاری رزوه محور نیز ساده‌تر است.
این شیر تا چه دمایی قابل استفاده است؟
حداکثر دمای کاری استاندارد کارخانه ۱۰۰ درجه سانتی‌گراد است. برای دمای ۱۴۰ درجه، تولید فقط بر اساس سفارش مشتری و با تایید قبلی کارخانه انجام می‌شود.
تفاوت نسخه PN10 و PN16 در چیست؟
هر دو نسخه در محدوده DN40 تا DN500 (PN16 تا DN500 و PN10 تا DN450) عرضه می‌شوند، اما فشار کاری، فشار تست بدنه و فشار تست سیت متفاوت است؛ PN10 با فشار تست بدنه ۱۵ bar و PN16 با فشار تست بدنه ۲۴ bar آزمایش می‌شود.
برای سایزهای بزرگ (DN250 به بالا) چطور باز و بسته می‌شود؟
در سایزهای DN250 تا DN500، به دلیل گشتاور بالای مورد نیاز، شیر با گیربکس گشتاور عرضه می‌شود؛ در سایزهای DN40 تا DN350 فلکه دستی معمولی کفایت می‌کند.
این محصول با چه استانداردهایی تولید و تست می‌شود؟
ابعاد وجه‌به‌وجه مطابق ISIRI 3363 و EN 558، طراحی زبانه فلزی مطابق EN 1171، جنس چدن مطابق EN 1563، ابعاد فلنج مطابق EN 1092-2 و تست بازرسی نهایی مطابق EN 12266 است.
