تفاوت شیر لاگ با ویفری چیست؟:شیر لاگ دارای نقاط اتصال مستقل برای پیچ‌هاست و امکان جداسازی یک طرف خط را فراهم می‌کند؛ در حالی که شیر ویفری معمولاً بین دو فلنج نصب می‌شود.

چرا این شیر به گیربکس مجهز است؟:گیربکس باز و بسته کردن شیر را با گشتاور کمتر و کنترل آسان‌تر، به‌ویژه در سایزهای بزرگ‌تر، امکان‌پذیر می‌کند

دیسک چدن چه ویژگی‌ای دارد؟:دیسک چدنی برای بسیاری از کاربردهای عمومی آب و تأسیسات مناسب است و در صورت سازگاری با سیال و شرایط کاری، عملکرد مناسبی ارائه می‌دهد.

PN16 یعنی چه؟:PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و متریال اجزای شیر نیز بستگی دارد.

آیا این شیر برای کنترل جریان مناسب است؟:بله، شیر پروانه‌ای قابلیت کنترل جریان را دارد؛ بااین‌حال برای کنترل دائمی و دقیق باید شرایط جریان و مشخصات فنی پروژه بررسی شود.

نمایش بیشتر

نقد و بررسی تخصصی

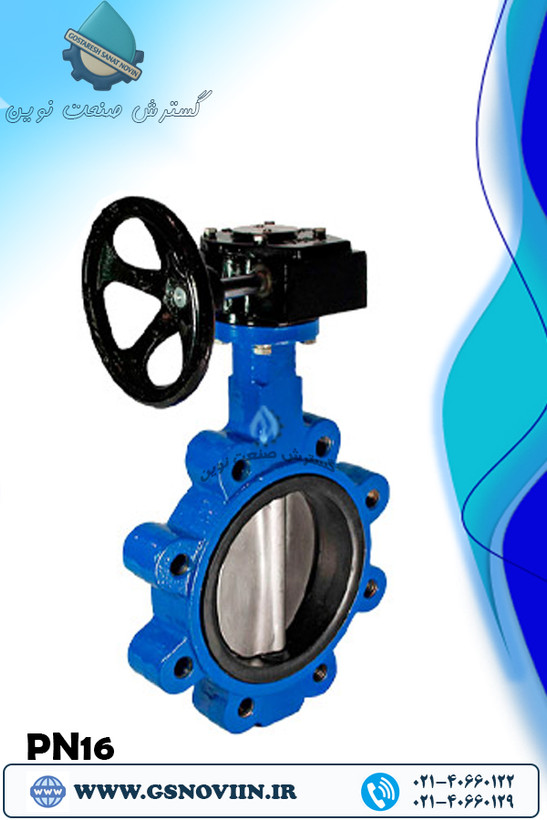

شیر پروانه‌ای لاگ گیربکسی PN16 دیسک چدن داکتیل وگ ایران (بی‌همتا) — بررسی فنی DN200 تا DN300

معروف به شیر پروانه‌ای لاگ گیربکسی، Butterfly Valve Lug Type Gearbox Operated و شیر پروانه‌ای تک‌پیچ دیسک چدن داکتیل در بازار شیرآلات صنعتی ایران

خلاصه: شیر پروانه‌ای نوع لاگ با گیربکس دستی، برای سایزهای بزرگ لوله (قطر ۲۰۰ تا ۳۰۰ میلی‌متر) و فشار کاری تا ۱۶ بار. برخلاف نوع ویفری که فقط بین دو فلنج مهار می‌شود، بدنه این مدل دارای سوراخ‌های پیچ‌شونده مجزا (لاگ) است که امکان جدا کردن یک طرف خط (مثلاً برای سرویس یا انتهای خط) را بدون باز کردن طرف دیگر می‌دهد. برای مهندس طراح: سوراخ‌کاری فلنج مطابق EN 1092-2 باید تأیید شود. برای نصاب: چون هر طرف بدنه پیچ مجزا دارد، امکان بستن یک‌طرفه بدون افت فشار خط طرف مقابل وجود دارد.

ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران

دیتاشیت فنی و جدول ابعاد شیر پروانه‌ای لاگ گیربکسی وگ بی‌همتا

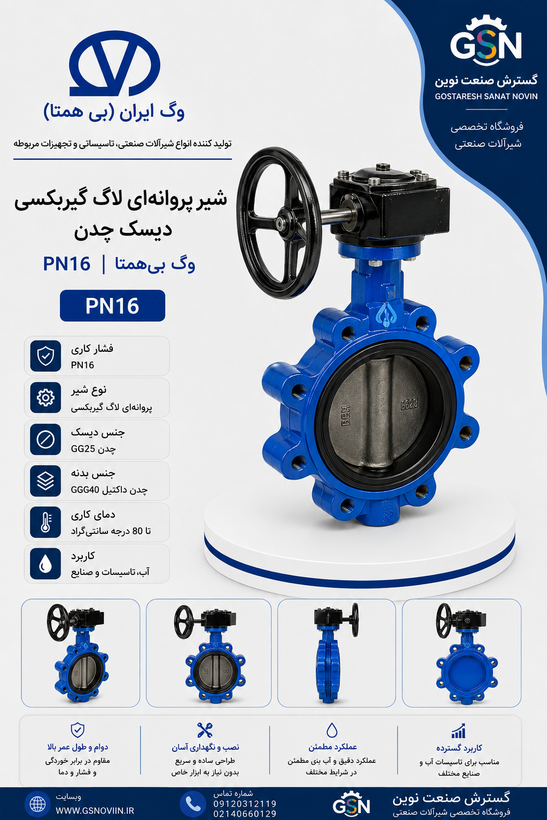

تصویر محصول و دیتاشیت فنی کامل — استاندارد DIN EN 593 / ISO 5211

فشار کاری PN16

دمای کاری 70°C

جنس دیسک GGG40

رنج سایز DN200–300

✓ نقاط قوت

نصب لاگ (پیچ‌شونده) امکان بستن یک‌طرفهٔ خط را فراهم می‌کند — مناسب انتهای خط یا سرویس تک‌طرفه بدون نیاز به باز کردن کل اتصال
عملگر گیربکسی با نسبت ۳۰:۱ در DN200/DN250 و ۵۰:۱ در DN300، کنترل دقیق و کم‌نیرو در این رنج سایز بزرگ
دیسک از جنس چدن داکتیل مطابق EN 1563 (GGG40)، برای سایزهای بزرگ‌تر (۲۰۰ تا ۳۰۰) اقتصادی‌تر از دیسک استیل ضد زنگ نسخه‌های کوچک‌تر
شفت شیر از فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)، مقاوم در برابر خوردگی و سایش
قابلیت تجهیز با محرک پنوماتیک به‌جای گیربکس دستی، مطابق ISO 5211، برای اتوماسیون خط

! نکات قابل توجه

حداکثر دمای کاری استاندارد با لاستیک EPDM، ۷۰ درجه سانتی‌گراد؛ برای دمای بالاتر باید نوع لاستیک (NBR تا ۱۰۰°C یا سیلیکون تا ۱۸۰°C) از قبل مشخص و سفارش داده شود
دیسک چدنی نسبت به نوع استیل ضد زنگ (در سایزهای کوچک‌تر همین خانواده) مقاومت کمتری در برابر خوردگی سطحی طولانی‌مدت دارد
نوع لاگ برخلاف نوع ویفر، برای بستن یک‌طرفهٔ خط طراحی شده و سوراخ‌کاری فلنج آن باید مطابق EN 1092-2 با فلنج طرف مقابل خط تأیید شود

تفاوت نوع لاگ با نوع ویفر شیر پروانه‌ای ویفری بین دو فلنج قرار می‌گیرد و برای باز کردنش باید هر دو طرف خط باز شود؛ نوع لاگ دارای سوراخ‌های پیچ‌شونده مجزا روی بدنه است که امکان جدا کردن یک طرف خط را بدون تأثیر بر طرف دیگر فراهم می‌کند — گزینهٔ مناسب برای انتهای خط یا نقاطی که نیاز به سرویس یک‌طرفه دارند. نسخهٔ ویفری هم‌رنج این محصول: شیر پروانه‌ای ویفری گیربکسی PN16 دیسک چدن داکتیل.

کاربرد در صنعت

مطابق دیتاشیت رسمی کارخانه، این خانواده محصول برای آب، فاضلاب و تأسیسات، صنایع غذایی و صنایع پتروشیمی طراحی شده است. نوع لاگ به‌طور مشخص در نقاطی کاربرد دارد که احتمال سرویس یا جداسازی یک‌طرفه خط وجود دارد، مانند انتهای خط، قبل از پمپ، یا نقاطی که پشت شیر تجهیزی نصب می‌شود که ممکن است جداگانه سرویس شود.

راهنمای انتخاب — چه زمانی نوع لاگ را انتخاب کنیم

انتهای خط یا نقطه کور: اگر یک طرف شیر به تجهیز دیگری (پمپ، مخزن، فیلتر) وصل است که ممکن است جدا از طرف دیگر خط سرویس شود، نوع لاگ (همین محصول) مناسب است؛ نوع ویفری برای این کاربرد مناسب نیست چون هر دو طرف باید هم‌زمان باز شود.
سرویس و تعمیر مکرر: در خطوطی که یک طرف شیر به‌طور مکرر برای بازرسی یا تعویض تجهیز باز می‌شود، نوع لاگ زمان توقف خط را کاهش می‌دهد.
اگر شیر همیشه بین دو فلنج ثابت باقی می‌ماند: نوع ویفری (بدون پیچ‌های لاگ) گزینه اقتصادی‌تر و سبک‌تر است.
اتوماسیون خط: در صورت نیاز به کنترل از راه دور، محرک پنوماتیک به‌جای گیربکس روی همین بدنه و مطابق ISO 5211 قابل نصب است؛ این گزینه باید هنگام سفارش اعلام شود.

جمع‌بندی

برای خطوط بزرگ‌قطر (DN200 به بالا) در صنایع آب، فاضلاب و پتروشیمی که نیاز به کنترل دقیق با گیربکس و امکان سرویس یک‌طرفهٔ خط دارند، شیر پروانه‌ای لاگ گیربکسی دیسک چدن وگ بی‌همتا با پشتوانهٔ استانداردهای DIN EN 593 و ISO 5211، گزینه‌ای صنعتی و قابل‌اعتماد است.

LUG TYPE GEARBOX OPERATED DUCTILE IRON DISC PN16 / DN200–300

جنس قطعات

نام قطعه	جنس
بدنه	چدن داکتیل EN 1563 / EN-GJS-400 (GGG40)
دیسک	چدن داکتیل مطابق EN 1563 (GGG40)
شفت گیربکس	فولاد Ck45
محور شیر	فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)
پوسته و فلکه گیربکس	چدن داکتیل EN 1563
لاستیک آب‌بندی	EPDM (آب/فاضلاب) / NBR (روغن) / SILICON (بخار)
پوشش رنگ بدنه	پودری الکترواستاتیک

استانداردهای مرجع طراحی

طراحی و ساخت مطابق DIN EN 593 (basic DIN 3354)؛ چدن داکتیل مطابق EN 1563؛ فلنج بالای گیربکس مطابق ISO 5211 (سری F10)؛ سوراخ‌کاری فلنج نصب مطابق EN 1092-2؛ تست بازرسی نهایی مطابق DIN EN 12266 و ISO 5208.

جدول ابعاد نصب اختصاصی نوع لاگ (طول کلی، وجه‌به‌وجه، قطر و تعداد سوراخ‌های پیچ) در مدارک فعلی به تفکیک نیامده است. تا دریافت کاتالوگ اختصاصی این نوع، از انتشار عدد حدسی برای ابعاد نصب خودداری شده — برای دریافت ابعاد دقیق با کارشناسان فنی تماس بگیرید.

سؤالات متداول

چرا نوع لاگ گران‌تر یا سنگین‌تر از نوع ویفری است؟
بدنه لاگ برای تحمل بار پیچ‌های مجزا در هر طرف طراحی شده و معمولاً حجم بیشتری از فلز دارد؛ در ازای آن، امکان جداسازی یک‌طرفه خط را می‌دهد که نوع ویفری ندارد.

آیا برای انتهای خط لوله (نقطه کور) مناسب است؟
بله، برخلاف نوع ویفری، بدنه لاگ می‌تواند با پیچ از یک طرف به فلنج انتهای خط بسته شود بدون نیاز به فلنج طرف دوم.

آیا امکان تبدیل به عملگر پنوماتیک وجود دارد؟
بله، فلنج بالای بدنه مطابق ISO 5211 سری F10 است و محرک پنوماتیک به‌جای گیربکس دستی قابل نصب است؛ این گزینه باید هنگام سفارش اعلام شود.

حداکثر دمای کاری این شیر چقدر است؟
با لاستیک استاندارد EPDM کارخانه، حداکثر ۷۰ درجه سانتی‌گراد؛ برای دمای بالاتر یا سیالات بخار/روغن باید نوع لاستیک (SILICON یا NBR) هنگام سفارش مشخص و اعلام شود.
