نوع محصول:شیر تخلیه هوا دو روزنه (Double Orifice Air Release Valve)
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:فلنجی (Flanged)
شیر تخلیه هوا دو روزنه PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر هوای اتوماتیک دو روزنه PN16 وگ ایران (بیهمتا) — بررسی فنی
معروف به شیر تخلیه هوای دو روزنه، Double Orifice Air Valve و ایر ولو دو روزنه صنعتی در بازار تاسیسات آب

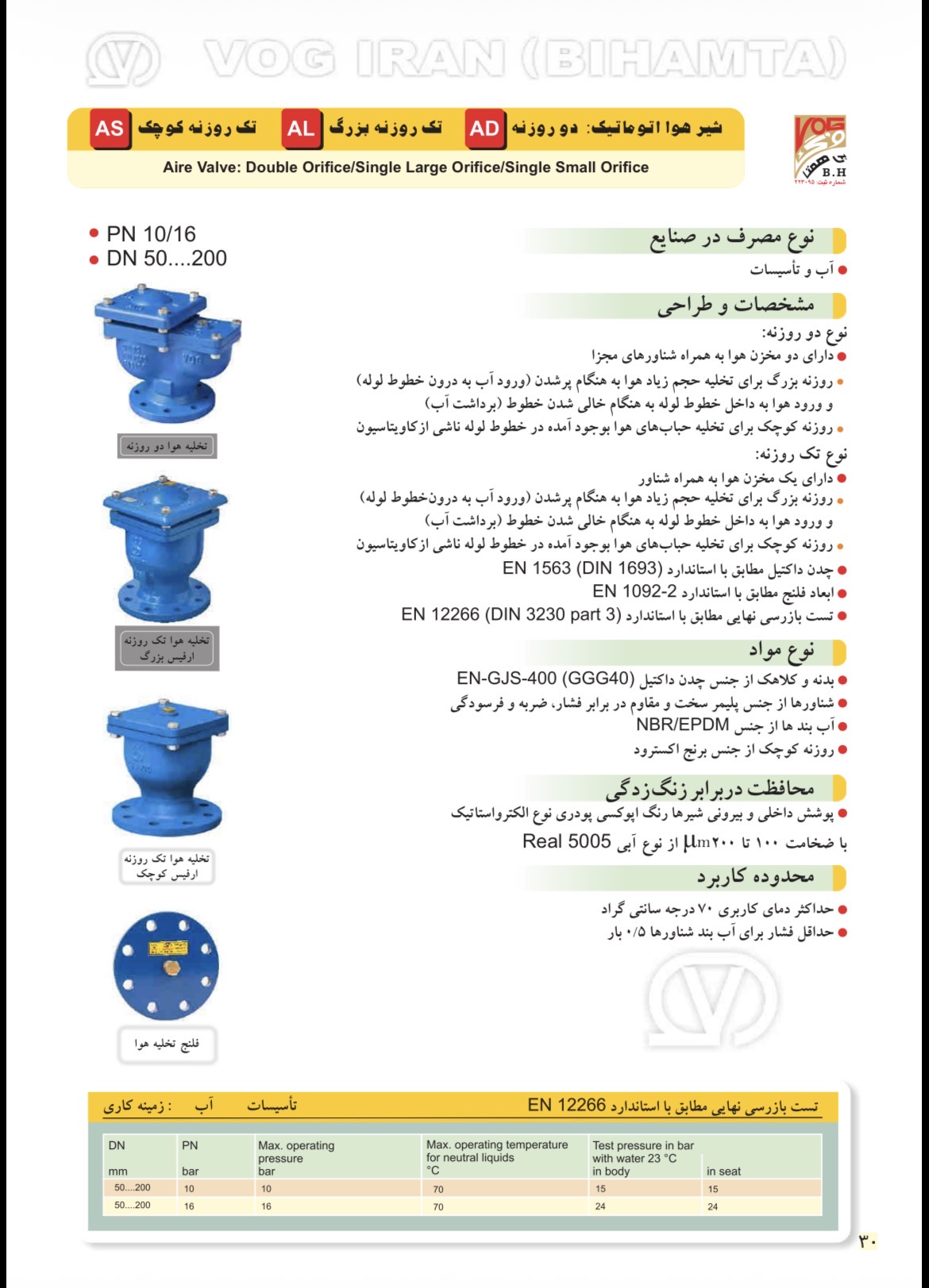

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

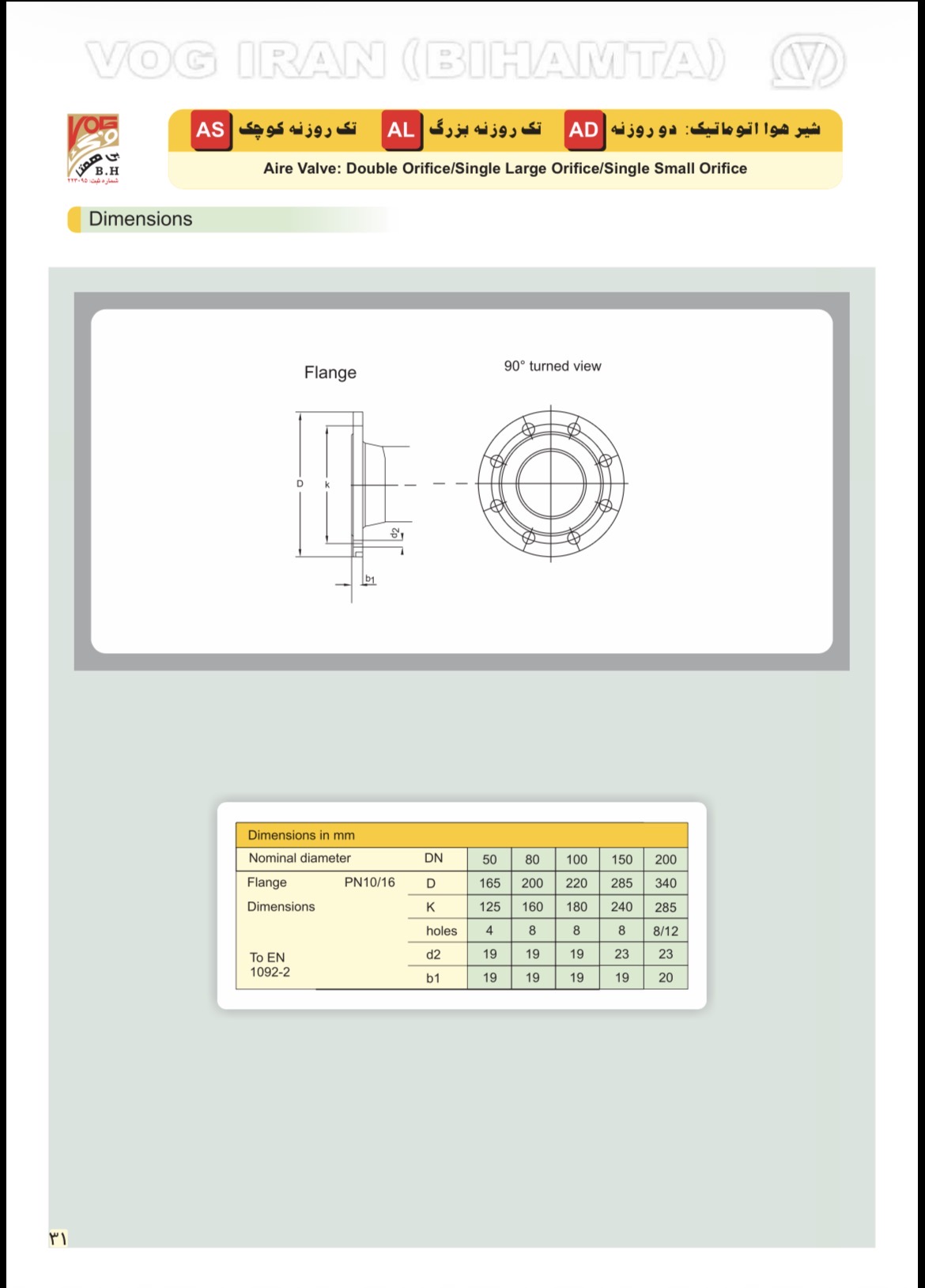

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج
فشار کاریPN 10/16
رنج DN50~200 mm
جنس بدنهDuctile Iron
حداکثر دما70°C
✓ نقاط قوت
- ترکیب دو روزنه در یک بدنه: روزنه بزرگ برای تخلیه حجم زیاد هوا هنگام پرشدن یا برداشت (خالی شدن) خط لوله، و روزنه کوچک برای تخلیه پیوسته حبابهای ریز ناشی از کاویتاسیون در حین کارکرد عادی خط
- مخازن هوای مجزا برای هر روزنه، همراه با شناورهای مستقل — عملکرد مستقل دو مکانیزم بدون تداخل در یکدیگر
- بدنه و کلاهک از چدن داکتیل مطابق EN-GJS-400 (GGG40)، استحکام مناسب برای فشار PN16
- شناورها از جنس پلیمر سخت و مقاوم در برابر فشار، ضربه و فرسودگی طولانیمدت
- پوشش اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون در سطوح داخلی و خارجی، مقاوم در برابر خوردگی
! نکات قابل توجه
- حداکثر دمای کاربردی این محصول ۷۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- حداقل فشار لازم برای آببندی کامل شناورها ۰.۵ بار است؛ در فشارهای پایینتر از این آستانه، عملکرد آببندی ممکن است تضعیف شود
- روزنه کوچک (ارفیس کوچک) از جنس برنج اکسترود است؛ نصب و بازرسی دورهای آن برای جلوگیری از انسداد ناشی از رسوب توصیه میشود
تفاوت با نسخه تک روزنه نسخه دو روزنه، عملکرد روزنه بزرگ (تخلیه/ورود حجم بالای هوا) و روزنه کوچک (تخلیه پیوسته حباب کاویتاسیون) را در یک بدنه واحد ترکیب میکند؛ در مقابل، نسخه تک روزنه بزرگ و نسخه تک روزنه کوچک هرکدام تنها یکی از این دو عملکرد را ارائه میدهند و برای نقاطی از خط که فقط به یکی از این دو کارکرد نیاز است، گزینه اقتصادیتری هستند.
جمعبندی
برای نقاط بحرانی خطوط آب و تاسیسات که هم نیاز به تخلیه سریع حجم بالای هوا هنگام پرشدن/برداشت خط و هم تخلیه پیوسته حبابهای ناشی از کاویتاسیون دارند، شیر هوای اتوماتیک دو روزنه وگ ایران با بدنه چدن داکتیل و دو مخزن شناور مستقل، راهکاری کامل و مطابق استاندارد EN 1092-2 است.
DOUBLE ORIFICE DUCTILE IRON BODY DN 50-200 PN 10/16 MAX 70°C
مشخصات فنی و ابعاد فلنج (تمام سایزها)
| DN (mm) | D (mm) | K (mm) | تعداد سوراخ | d2 (mm) | b1 (mm) |
|---|---|---|---|---|---|
| 50 | 165 | 125 | 4 | 19 | 19 |
| 80 | 200 | 160 | 8 | 19 | 19 |
| 100 | 220 | 180 | 8 | 19 | 19 |
| 150 | 285 | 240 | 8 | 23 | 19 |
| 200 | 340 | 285 | 8/12 | 23 | 20 |
ابعاد فلنج بر اساس استاندارد EN 1092-2 (PN10/16) از دیتاشیت رسمی استخراج شده است.
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه و کلاهک | چدن داکتیل EN-GJS-400 (GGG40) |
| شناورها | پلیمر سخت، مقاوم در برابر فشار، ضربه و فرسودگی |
| آببندها | لاستیک NBR/EPDM |
| روزنه کوچک (ارفیس) | برنج اکسترود |
| پوشش ضدخوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
کاربردها و عملکرد فنی
روزنه بزرگ برای تخلیه حجم زیاد هوا هنگام پرشدن جریان آب به درون خط لوله، و ورود هوا هنگام خالی شدن خط لوله (برداشت آب) استفاده میشود. روزنه کوچک بهطور پیوسته حبابهای هوای ناشی از کاویتاسیون بوجود آمده در طول خط لوله را تخلیه میکند — کاربرد اصلی این محصول در آب، فاضلاب و تاسیسات است.
