نوع محصول :شیر صافی بسکتی (Basket Strainer)
برند:وگ بی همتا
کلاس فشار:PN16
فشار کاری:۱۶ بار
شیر صافی بسکتی PN16 وگ بی همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی

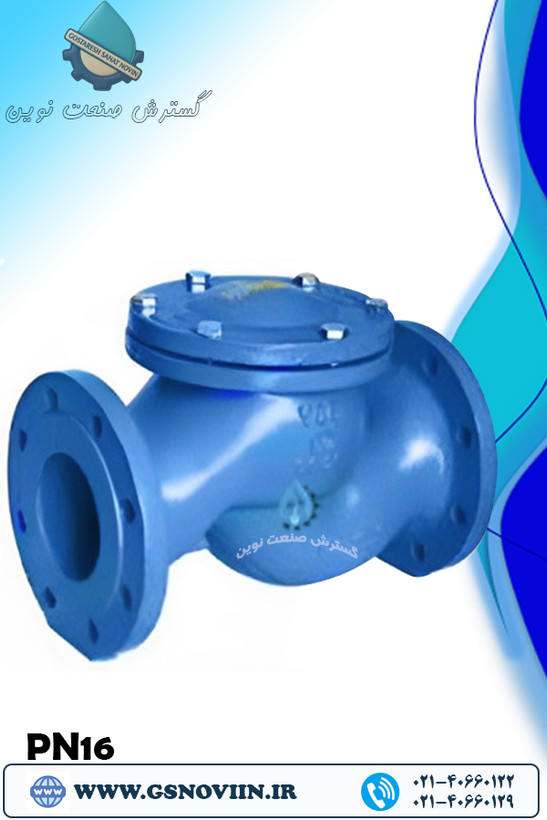

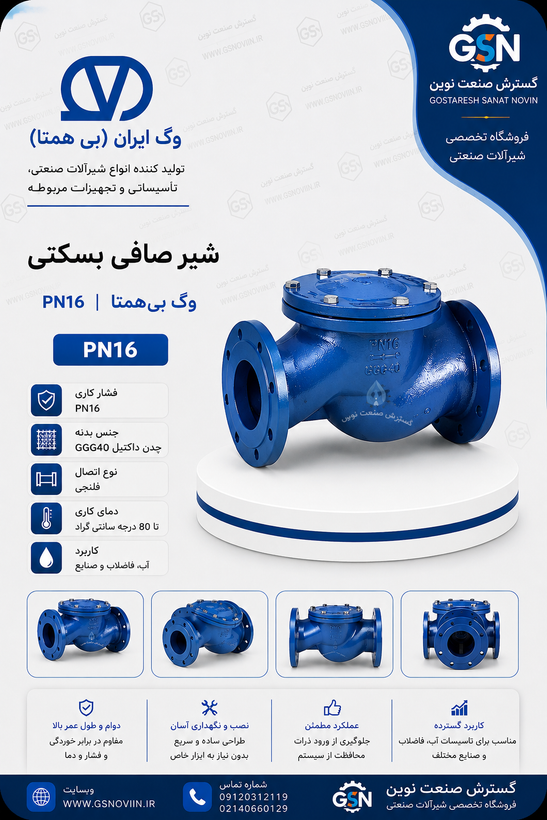

شیر صافی بسکتی چدنی PN16 وگ بی‌همتا
در بازار آب، فاضلاب و تاسیسات با نام‌های صافی توری خطی، فیلتر خط لوله چدنی و Basket Strainer نیز شناخته می‌شود
صافی بسکتی، نوعی صافی خط لوله با بدنه مستقیم و یک سبد توری عمودی داخل بدنه است. نسبت به صافی Y زاویه‌دار، حجم بیشتری از ذرات را در خود جای می‌دهد و دمای کاری بالاتری تحمل می‌کند؛ به همین دلیل در خطوطی که سیال گرم یا بخار عبور می‌کند و فاصله سرویس طولانی‌تری مطلوب است، گزینه رایج‌تری محسوب می‌شود.
خلاصه فنی
محدوده سایز DN50 تا DN300 (نسخه استاندارد با بدنه چدن داکتیل)، کلاس فشار PN10/PN16. توری از جنس فولاد زنگ‌نزن با مش قابل سفارش. حداکثر دمای کاربری ۲۰۰ درجه سانتی‌گراد — به‌طور محسوس بالاتر از صافی Y و صافی دنده‌ای هم‌خانواده که هر دو حداکثر ۷۰ درجه هستند.

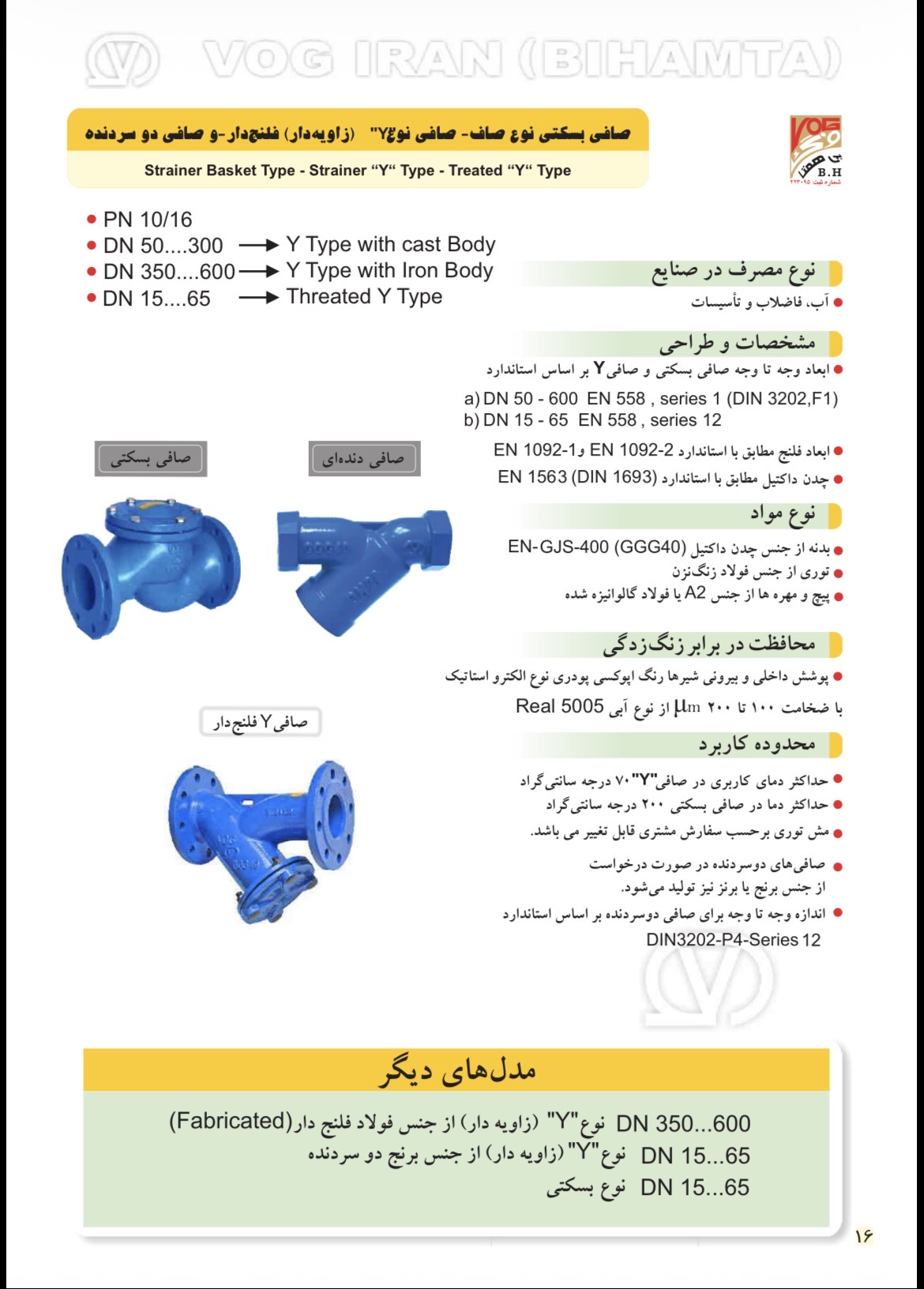

معرفی، مشخصات و جنس مواد — کاتالوگ رسمی وگ ایران (بی‌همتا)

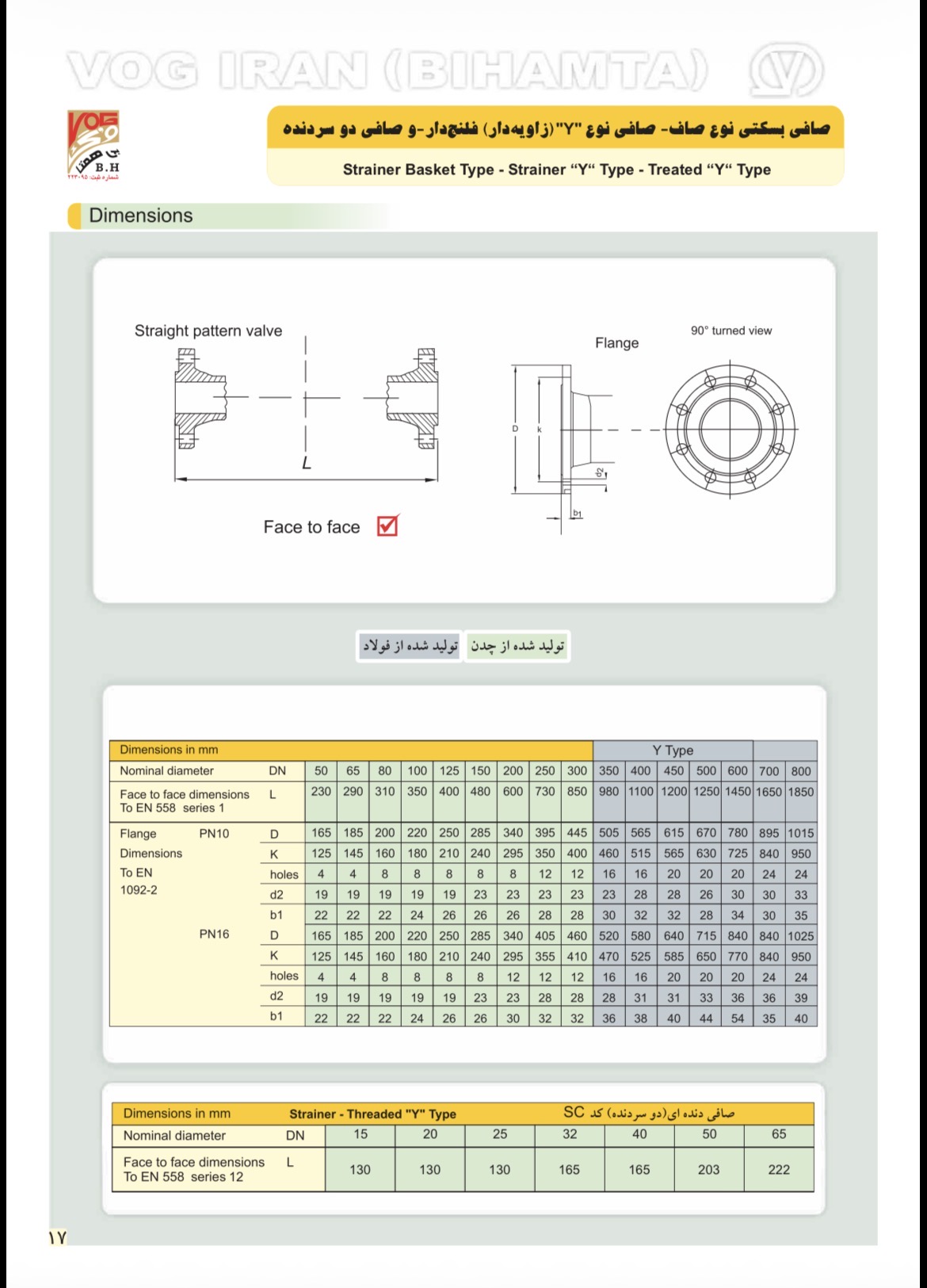

جدول کامل ابعاد فلنج (Dimensions) — PN10/PN16
فشار کاریPN 10/16
حداکثر دما200°C
جنس بدنهGGG40
جنس توریSS
مشخصات فنی
مشخصه
مقدار
محدوده سایز استاندارد (DN)
50 ... 300 mm
کلاس فشار
PN 10 / PN 16
حداکثر دمای کاربری
200 °C
استاندارد وجه‌به‌وجه
EN 558, series 1
استاندارد ابعاد فلنج
EN 1092-2
استاندارد جنس بدنه
EN 1563 (DIN 1693)
مش توری
بر حسب سفارش مشتری قابل تغییر
سایزهای بزرگ‌تر (DN350 به بالا)
بدنه فولادی به‌جای چدن داکتیل
✓ نقاط قوت
- حداکثر دمای کاربری ۲۰۰ درجه سانتی‌گراد، محسوسا بالاتر از صافی Y فلنج‌دار و صافی دنده‌ای که هر دو حداکثر ۷۰ درجه هستند — مناسب خطوط بخار و سیالات گرم
- بدنه از چدن داکتیل مطابق EN-GJS-400 (GGG40)، استحکام مکانیکی بالا برای فشار متوسط تا بالا
- توری از جنس فولاد زنگ‌نزن، مقاوم در برابر خوردگی و قابل شست‌وشو و استفاده مجدد پس از تخلیه ذرات
- مش توری بر حسب سفارش مشتری قابل تغییر است؛ امکان انتخاب اندازه مش متناسب با ریزی ذرات پروژه
- ابعاد وجه‌به‌وجه مطابق استاندارد EN 558 series 1، سازگار با فضای نصب استاندارد صنعتی
- پوشش اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون در برابر خوردگی
! نکات قابل توجه
- صافی بسکتی به دلیل سبد توری عمودی، نسبت به صافی Y به فضای عمودی بیشتری برای تمیزکاری و بیرون کشیدن سبد نیاز دارد؛ در طراحی خط این فضا باید لحاظ شود
- برای سایزهای DN350 به بالا بدنه از جنس فولاد است، نه چدن داکتیل؛ در انتخاب سایز بزرگ این تفاوت جنس را مدنظر داشته باشید
- این محصول صرفاً فیلتراسیون انجام می‌دهد و جایگزین شیر قطع‌کننده نیست؛ برای ایزوله کردن خط پیش از سرویس از یک شیر قطع‌کننده مجزا استفاده کنید
تفاوت با صافی Y فلنج‌دار و صافی دنده‌ای صافی بسکتی به دلیل ساختار مستقیم و سبد توری عمودی، حجم بیشتری از ذرات را نگه می‌دارد و تا دمای ۲۰۰ درجه سانتی‌گراد قابل استفاده است. صافی Y فلنج‌دار با زاویه داخلی جمع‌وجورتر است و افت فشار کمتری دارد اما حداکثر دمای آن ۷۰ درجه است؛ صافی دنده‌ای برای سایزهای کوچک‌تر خطوط رزوه‌ای (DN15 تا DN65) و همان محدوده دمایی ۷۰ درجه مناسب‌تر است.
جمع‌بندی
برای خطوطی که نیاز به فیلتراسیون حجم بالای ذرات دارند و دمای سیال ممکن است تا ۲۰۰ درجه سانتی‌گراد برسد — مانند تاسیسات بخار، پمپ‌های آب داغ و ورودی تجهیزات حساس به دما — صافی بسکتی چدنی وگ بی‌همتا با توری استیل زنگ‌نزن و مش قابل سفارش، گزینه‌ای استاندارد و کارآمد است. برای خطوط با دمای معمولی و فضای نصب محدودتر، صافی Y فلنج‌دار جمع‌وجورتر است.
BASKET STRAINER DUCTILE IRON GGG40 SS MESH MAX 200°C PN 10/16
جدول ابعاد فلنج (mm) — DN50 تا DN300
DN
50
65
80
100
125
150
200
250
300
وجه‌به‌وجه L
230
290
310
350
400
480
600
730
850
D (PN10)
165
185
200
220
250
285
340
395
445
K (PN10)
125
145
160
180
210
240
295
350
400
سوراخ (PN10)
4
4
8
8
8
8
8
12
12
d2 (PN10)
19
19
19
19
19
23
23
23
23
b1 (PN10)
22
22
22
24
26
26
26
28
28
D (PN16)
165
185
200
220
250
285
340
405
460
K (PN16)
125
145
160
180
210
240
295
355
410
سوراخ (PN16)
4
4
8
8
8
8
12
12
12
d2 (PN16)
19
19
19
19
19
23
23
28
28
b1 (PN16)
22
22
22
24
26
26
30
32
32
برای دیدن بقیه ستون‌ها، جدول را به چپ بکشید
سایزهای بزرگ‌تر (تا DN800) نیز در کاتالوگ کامل موجود است؛ از DN350 به بالا بدنه از جنس فولاد است.
جنس قطعات
نام قطعه
جنس
بدنه (DN50 تا DN300)
چدن داکتیل EN-GJS-400 (GGG40)
توری (سبد فیلتر)
فولاد زنگ‌نزن (مش بر حسب سفارش)
پیچ و مهره
استیل A2 یا فولاد گالوانیزه
پوشش ضدخوردگی
رنگ اپوکسی پودری الکترواستاتیک آبی، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)
بدنه (DN350 به بالا)
فولادی به‌جای چدن داکتیل
کاتالوگ رسمی و راهنمای انتخاب وگ بی‌همتامعرفی برند، استانداردها و راهنمای انتخاب نوع صافی مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بی‌همتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود.
سوالات متداول
صافی بسکتی چه تفاوتی با صافی Y دارد؟
صافی بسکتی ساختار مستقیم با سبد توری عمودی دارد و حداکثر دمای کاربردی آن ۲۰۰ درجه سانتی‌گراد است. صافی Y فلنج‌دار زاویه‌دار و جمع‌وجورتر است اما حداکثر دمای کاربردی آن به ۷۰ درجه محدود می‌شود.
آیا اندازه مش توری قابل تغییر است؟
بله، مش توری بر حسب سفارش مشتری و متناسب با ریزی ذرات مورد نظر پروژه قابل تغییر است.
این صافی برای چه دماهایی مناسب است؟
صافی بسکتی چدنی وگ بی‌همتا تا حداکثر دمای ۲۰۰ درجه سانتی‌گراد قابل استفاده است که آن را برای خطوط بخار و سیالات گرم نیز مناسب می‌کند؛ این عدد بالاتر از صافی Y و صافی دنده‌ای هم‌خانواده (هر دو حداکثر ۷۰ درجه) است.
برای سرویس این صافی چقدر فضا لازم است؟
به دلیل سبد توری عمودی، نسبت به صافی Y به فضای عمودی بیشتری برای باز کردن کلاهک و بیرون کشیدن سبد نیاز دارد؛ این فضا باید در طراحی خط لوله در نظر گرفته شود.
این محصول را از کجا و با چه گارانتی می‌توان خرید؟
این محصول اصل وگ ایران (بی‌همتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و مش توری مناسب با شماره‌های ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
