نوع محصول:شیر یکطرفه لولایی فلنجدار (Swing Check Valve)
برند:میراب (MIRAB)
نوع شیر:شیر یکطرفه لولایی (Swing Non-Return Valve)
نوع عملکرد:اتوماتیک (بدون نیاز به عملگر)

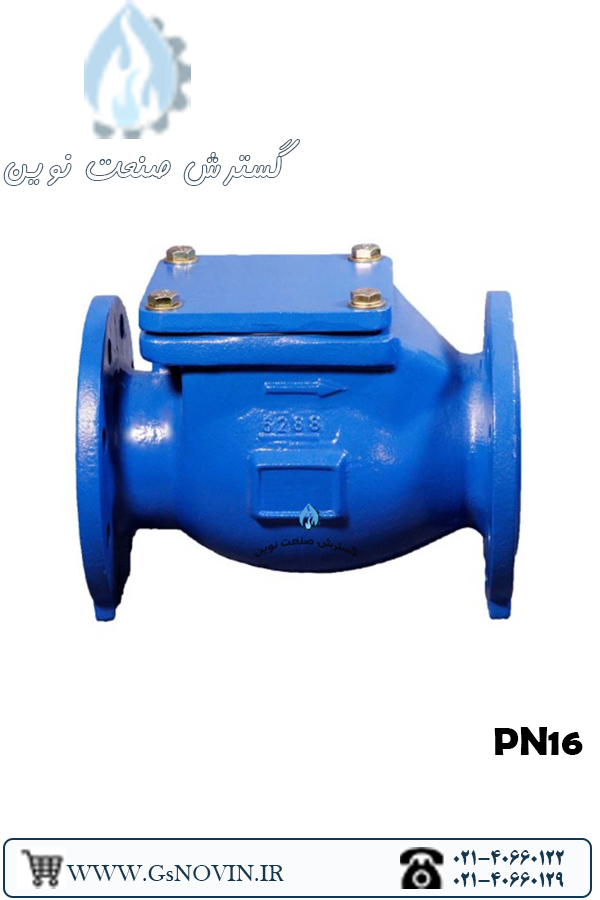

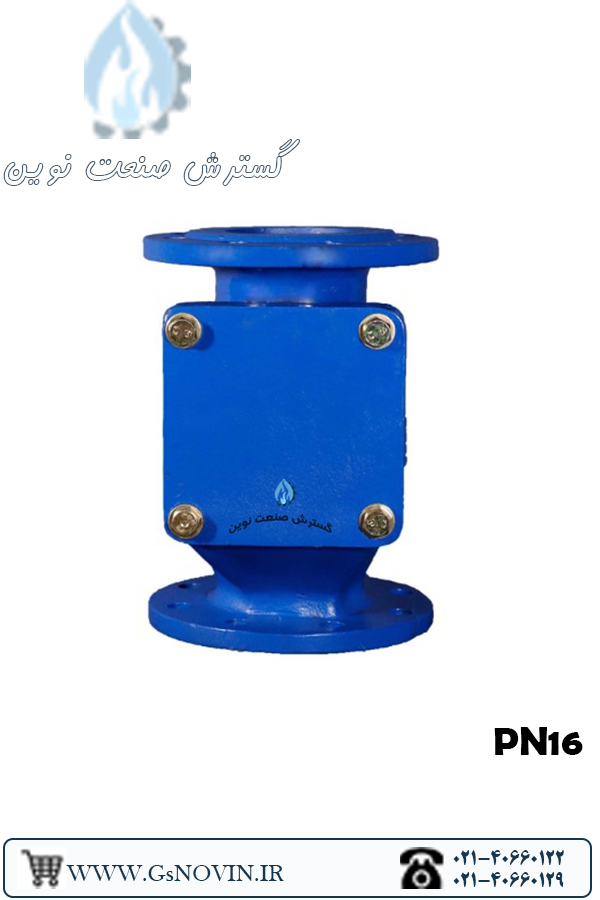

شیر یکطرفه دریچه ای PN16 میراب
Flap Check Valve PN16 – MIRAB
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر یکطرفه لولایی فلنجدار (Swing Check Valve)
برند
میراب (MIRAB)
نوع شیر
شیر یکطرفه لولایی (Swing Non-Return Valve)
نوع عملکرد
اتوماتیک (بدون نیاز به عملگر)
مکانیزم عملکرد
لولا دار (Swing Disc)
کاربرد
جلوگیری از برگشت جریان سیال در خطوط انتقال
نوع اتصال
فلنجی (RF Flanged)
استاندارد فلنج
DIN EN 1092-2 (DIN 2501) PN10 / PN16
فشار اسمی
PN10 و PN16
حداکثر فشار کاری
۱۶ بار
محدوده سایز
DN50 الی DN200 (2 تا 8 اینچ)
استاندارد طراحی
Mirab Standard
استاندارد Face to Face
DIN EN 558-1 Series 48 (DIN 3202-F6
استاندارد تست هیدرواستاتیک
DIN EN 12266-1، API 598، ISO 5208
تست بدنه
1.5 برابر فشار اسمی (1.5×PN)
تست آب بندی
1.1 برابر فشار اسمی (1.1×PN)
جنس بدنه
چدن داکتیل (EN 1563 GJS-400-15 (GGG40
جنس درپوش
چدن داکتیل (EN 1563 GJS-400-15 (GGG40
جنس دیسک
چدن داکتیل (EN 1563 GJS-400-15 (GGG40
جنس نشیمنگاه بدنه (Seat Ring)
استنلس استیل 1.4301 (AWS 5.9 ER308 Weld Overlay)
جنس آب‌بندی دیسک
لاستیک EPDM
جنس محور (Pin)
استنلس استیل (ASTM A276 Type 420 (1.4021
نوع آب بندی
Soft Sealing (نرم‌بند)
کلاس آب بندی
Bubble Tight Shut-Off (آب‌بندی کامل بدون نشتی)
حداقل فشار عملکرد
0.1 بار
جهت نصب
افقی یا عمودی
جهت جریان
یکطرفه (مطابق فلش روی بدنه)
نوع درپوش
پیچ و مهره‌ای (Bolted Cover)
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک
رنگ پوشش
RAL 5005
ضخامت پوشش
حداقل 150 میکرون
استاندارد پوشش
مناسب آب آشامیدنی (Food Grade)
محدوده دمای کاری
تا 70 درجه سانتی‌گراد
سیالات قابل استفاده
آب آشامیدنی، آب خام، فاضلاب، مایعات غیرخورنده و گازهای غیرخورنده
توضیحات
توضیحات و راهنمای خرید
شیر یکطرفه دریچه‌ای فلنجی چدنی PN16 میراب — شیر یکطرفه لولایی
مناسب خطوط با فشار کاری تا ۱۶ بار — سایزهای DN50 تا DN200 — عرضه اورجینال توسط گسترش صنعت نوین، نماینده رسمی فروش محصولات میراب
اگر پروژه شما با فشار کاری بالاتر (تا ۱۶ بار) سروکار دارد یا برای اطمینان بیشتر در برابر نوسانات فشار خط، به دنبال حاشیه ایمنی بالاتری هستید، شیر یکطرفه دریچه‌ای (لولایی) فلنجی چدنی میراب مدل PN16 گزینه مناسب شماست. این محصول با همان کیفیت ساخت خانواده شیرهای یکطرفه میراب — بدنه و پروانه چدن داکتیل EN-GJS-400-15 و آب‌بندی نرم EPDM/NBR روی رینگ استینلس استیل — برای فشار کاری تا ۱۶ بار آزمایش و تولید شده و مطابق استانداردهای معتبر اروپایی DIN EN 1092-2 و DIN EN 558-1 ساخته می‌شود. گسترش صنعت نوین این محصول را به‌صورت اورجینال، با ضمانت اصالت کالا و مشاوره فنی رایگان برای تعیین دقیق سایز و فشار مناسب پروژه شما عرضه می‌کند.
فشار کاریPN 16
سایزDN 50 – DN 200
بدنه / پروانهDuctile Iron
آب‌بندیEPDM / NBR
مدل PN16 مناسب چه پروژه‌هایی است؟
- ⚙خطوط انتقال آب و فاضلاب با فشار کاری بین ۱۰ تا ۱۶ بار
- ⚙خروجی پمپ‌های قوی‌تر و ایستگاه‌های پمپاژ فشار متوسط تا بالا
- ⚙پروژه‌هایی که به دلیل نوسان فشار خط یا الزامات کارفرما، به حاشیه اطمینان بیشتر نیاز دارند
- ⚙تصفیه‌خانه‌ها و خطوط صنعتی که سایر تجهیزات (شیر، اتصالات) آن‌ها با کلاس فشار PN16 انتخاب شده‌اند
- ⚙خطوط دارای سیالات با ذرات جامد معلق (مانند فاضلاب) که علاوه بر عبور راحت، به فشار کاری بالاتر نیز نیاز دارند
SWING CHECK VALVE DUCTILE IRON BODY PN 16 DIN EN 1092-2
راهنمای خرید: مدل PN10 یا PN16؟
- فشار کاری واقعی خط لوله را از دفترچه فنی پروژه یا اندازه‌گیری میدانی استخراج کنید؛ اگر فشار خط بین ۱۰ تا ۱۶ بار است، مدل PN16 گزینه ایمن‌تر است.
- اگر در انتخاب بین PN10 و PN16 مطمئن نیستید یا احتمال افزایش فشار خط در آینده وجود دارد، مدل PN16 حاشیه اطمینان بیشتری می‌دهد.
- در سایز DN200 دقت کنید مدل PN16 با ۱۲ سوراخ فلنج و مدل PN10 با ۸ سوراخ فلنج عرضه می‌شود؛ فشار موردنظر را حتماً در سفارش قید کنید.
- نوع سیال و دمای کارکرد را مشخص کنید؛ برای دمای تا ۷۰ درجه سانتی‌گراد آب‌بندی NBR و برای دمای تا ۱۲۰ درجه آب‌بندی EPDM پیشنهاد می‌شود.
- برای دریافت مشاوره رایگان و استعلام قیمت به‌روز، با کارشناسان گسترش صنعت نوین تماس بگیرید.
راهنمای نصب
- پیش از نصب، فلنج‌ها و مسیر لوله را از گرد و غبار و اجسام خارجی تمیز کنید.
- جهت فلش حک‌شده روی بدنه شیر را با جهت جریان سیال در خط لوله تطبیق دهید.
- واشر آب‌بندی مناسب فشار کاری PN16 را بین دو فلنج قرار دهید.
- پیچ‌های فلنج را به‌صورت ضربدری و با گشتاور یکنواخت سفت کنید؛ در DN200 به تعداد صحیح پیچ‌ها (۱۲ عدد برای PN16) توجه کنید.
- پیش از بهره‌برداری نهایی، خط را طبق فشار تست ذکرشده در کاتالوگ رسمی (تست آب‌بندی 18 بار، تست استحکام بدنه 25 بار طبق DIN EN 12266-1) تست فشار کنید.
نگهداری و افزایش عمر مفید
- ⚙به‌صورت دوره‌ای وضعیت لاستیک آب‌بندی و اورینگ را از نظر پوسیدگی یا سختی بررسی کنید
- ⚙در صورت مشاهده افت فشار غیرعادی یا نشتی، درپوش را باز کرده و مسیر پروانه و لولا را از رسوب و ذرات خارجی پاک کنید
- ⚙در سیالات دارای ذرات جامد (مانند فاضلاب) بازدید دوره‌ای مکانیزم لولایی توصیه می‌شود
- ⚙در صورت نیاز به قطعه یدکی (اورینگ، لاستیک آب‌بندی، پین)، از قطعات اورجینال میراب که در جدول جنس قطعات این محصول مشخص شده استفاده کنید
برای استعلام قیمت و موجودی شیر یکطرفه دریچه‌ای PN16 میراب تماس بگیرید
کارشناسان گسترش صنعت نوین آماده مشاوره فنی رایگان و ارسال به سراسر کشور هستند
مشاهده و استعلام قیمتسوالات متداول
فرق مدل PN10 و PN16 این شیر یکطرفه چیست؟
ساختار، جنس بدنه و نوع آب‌بندی در هر دو یکسان است؛ تفاوت اصلی در فشار کاری مجاز و تست فشار کارخانه است (PN16 تا ۱۶ بار در برابر PN10 تا ۱۰ بار). در سایز DN200 تعداد سوراخ فلنج نیز متفاوت است.
آیا مدل PN16 برای خط فاضلاب هم مناسب است؟
بله؛ به‌دلیل دور شدن پروانه از مسیر عبور سیال هنگام باز شدن، این مدل برای فاضلاب و سیالات دارای مواد جامد معلق نیز کاربرد دارد، حتی در فشار کاری بالاتر.
حداکثر دمای کارکرد این شیر چقدر است؟
بستگی به نوع لاستیک آب‌بندی دارد: تا ۷۰ درجه سانتی‌گراد با NBR و تا ۱۲۰ درجه سانتی‌گراد با EPDM. دمای دقیق سیال خود را هنگام سفارش اعلام کنید.
در سفارش سایز DN200 چه نکته‌ای مهم است؟
مدل PN16 در سایز DN200 با ۱۲ سوراخ فلنج و مدل PN10 با ۸ سوراخ فلنج عرضه می‌شود؛ حتماً فشار کاری موردنظر خود را در سفارش این سایز مشخص کنید.
اصالت کالا و گارانتی این محصول چگونه تضمین می‌شود؟
گسترش صنعت نوین این محصول را مستقیماً و اورجینال از شرکت میراب تهیه می‌کند و مطابق کاتالوگ رسمی میراب (کد مدرک MB-0596F) عرضه می‌نماید.
سایر محصولات میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه دریچه‌ای فلنجی چدنی PN16 میراب — شیر یکطرفه لولایی
معروف به شیر یکطرفه لولایی PN16، Swing Check Valve PN16 و شیر جلوگیری از برگشت آب برای خطوط با فشار کاری تا ۱۶ بار در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — شیرهای یکطرفه

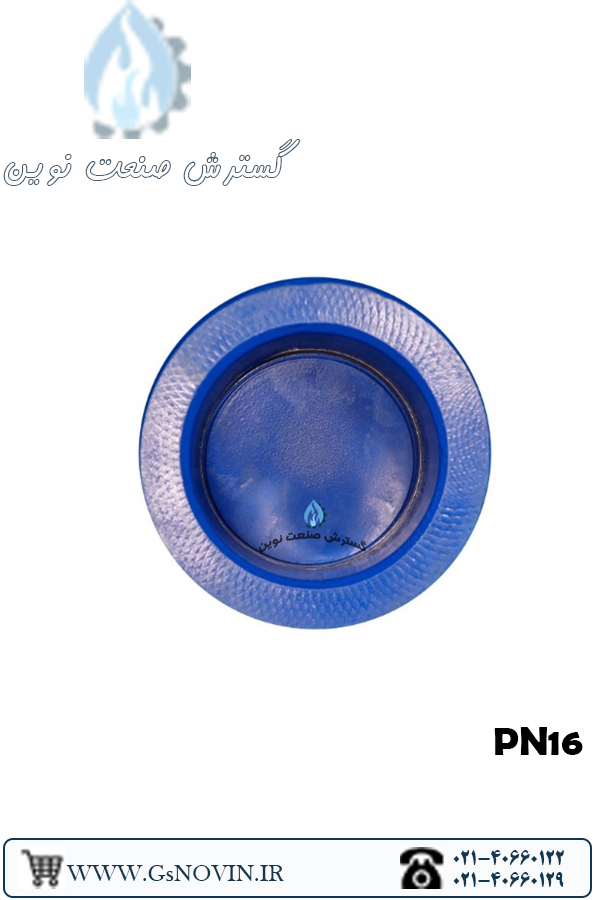

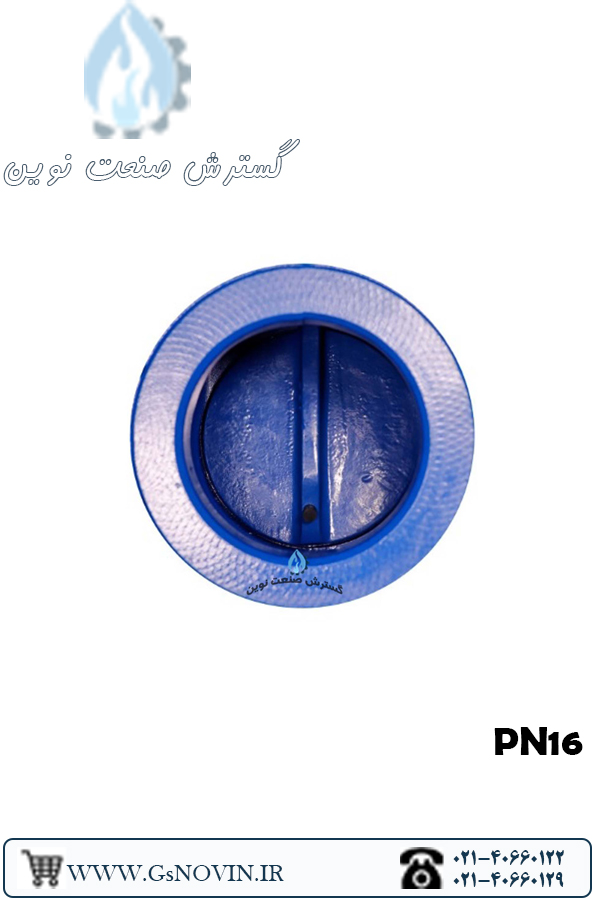

نمای داخلی و مکانیزم لولایی پروانه
مشخصات و جنس قطعات داخلی
فشار کاریPN 16
نوع اتصالFlanged
بدنه / پروانهDuctile Iron
آب‌بندیEPDM / NBR
✓ نقاط قوت
- ⚙مدل PN16 برای خطوط با فشار کاری بالاتر (تا ۱۶ بار) طراحی شده و همان کیفیت ساخت مدل PN10 را با ضریب اطمینان بیشتر ارائه می‌دهد
- ⚙بدنه و پروانه از چدن داکتیل EN-GJS-400-15 (به سفارش با جنس EN-GJS-500-7 نیز ارائه می‌شود)، مقاوم و مناسب نصب دائم روی خط لوله
- ⚙آب‌بندی نرم (Soft Seat) با لاستیک EPDM یا NBR روی رینگ استینلس استیل 1.4301؛ در فشارهای پایین هم آب‌بندی کامل برقرار می‌کند
- ⚙به‌دلیل دور شدن پروانه از نشیمنگاه هنگام باز شدن، افت فشار و صدای بازوبسته‌شدن کم است
- ⚙قابل نصب روی خطوط افقی و عمودی (در حالت عمودی جهت جریان باید از پایین به بالا باشد)
- ⚙پوشش اپوکسی پودری الکترواستاتیک آبی (RAL 5005 یا RAL 5015) روی تمام قطعات چدنی، مقاوم در برابر خوردگی
- ⚙ابعاد فلنج مطابق DIN EN 1092-2 (DIN 2501) و فلنج‌به‌فلنج مطابق DIN EN 558-1 series 48 (DIN 3202-F6)
! نکات قابل توجه
- ⚙در سایز DN200 مدل PN16 تعداد پیچ فلنج ۱۲ عدد است (در برابر ۸ عدد در مدل PN10)؛ هنگام سفارش این سایز حتماً فشار کاری PN16 را در استعلام قید کنید تا فلنج و تعداد سوراخ درست تحویل شود
- ⚙محدوده دمایی لاستیک آب‌بندی به نوع الاستومر بستگی دارد: NBR تا دمای ۷۰ درجه سانتی‌گراد و EPDM تا ۱۲۰ درجه سانتی‌گراد؛ قبل از سفارش دمای سیال را اعلام کنید
- ⚙محدوده رسمی این کاتالوگ تا DN200 و PN16 است؛ برای فشار بالاتر از ۱۶ بار یا سایز بزرگ‌تر باید با کارشناسان میراب یا گسترش صنعت نوین استعلام شود
- ⚙به‌دلیل طول نسبتاً بلند بدنه (فاصله فلنج تا فلنج)، نسبت به شیرهای یکطرفه گلابی فضای نصب بیشتری لازم دارد
تفاوت مدل PN16 با مدل PN10 همین شیر بدنه، پروانه، آب‌بندی و استانداردهای ساخت در هر دو مدل یکسان است و تفاوت اصلی در ضریب تحمل فشار کاری است (تست آب‌بندی 18 بار و تست استحکام بدنه 25 بار برای PN16، در برابر 11 و 17 بار برای PN10). تنها تفاوت ابعادی محسوس، تعداد پیچ فلنج در سایز DN200 است (۱۲ عدد در PN16 در برابر ۸ عدد در PN10)؛ در سایر سایزها همان فلنج و همان تعداد پیچ برای هر دو فشار استفاده می‌شود. اگر فشار خط پروژه شما بین ۱۰ تا ۱۶ بار در نوسان است یا حاشیه اطمینان بیشتری می‌خواهید، مدل PN16 انتخاب مطمئن‌تری است.
جمع‌بندی
برای خطوط آب، فاضلاب و تاسیساتی که فشار کاری آن‌ها تا ۱۶ بار می‌رسد یا نیاز به حاشیه اطمینان فشاری بالاتر دارید، شیر یکطرفه لولایی فلنجی چدنی میراب مدل PN16 با بدنه EN-GJS-400-15 و آب‌بندی نرم EPDM/NBR، گزینه‌ای قابل اعتماد با افت فشار و صدای کم است.
SWING CHECK VALVE DUCTILE IRON BODY SOFT SEAT EPDM/NBR PN 16
مشخصات کلی (طبق کاتالوگ رسمی میراب — MB-0596F)
مورد
مشخصه
فشار کاری
PN 16 (تا ۱۶ بار)
سایز
DN 50 – DN 200
استاندارد ابعاد فلنج
DIN EN 1092-2 (DIN 2501)
استاندارد طول فلنج تا فلنج
DIN EN 558-1 series 48 (DIN 3202-F6)
استاندارد تست فشار
DIN EN 12266-1
تست آب‌بندی / استحکام بدنه
18 بار / 25 بار
پوشش رنگ
اپوکسی پودری الکترواستاتیک آبی (RAL 5005 / RAL 5015)
جهت نصب
افقی و عمودی (در حالت عمودی، جهت جریان از پایین به بالا)
گستره کاربرد
مواد غیرخورنده، مایعات، گاز و بخار در صنعت آب، فاضلاب، نیروگاه‌ها و صنایع
جدول کامل ابعاد و وزن (تمام سایزها — ردیف‌های PN16 برجسته شده)
DN (mm)
PN (bar)
L (mm)
ØD (mm)
ØK (mm)
b (mm)
Ød2 (mm)
تعداد سوراخ (n)
H (mm)
وزن (kg)
50
10,16
200
165
125
19
19
4
123
11
65
10,16
240
185
145
19
19
4
139
13.5
80
10,16
260
200
160
19
19
8
154
18.5
100
10,16
300
220
180
19
19
8
178
25
125
10,16
350
250
210
19
19
8
202
37
150
10,16
400
285
240
19
23
8
229
47
200
10
500
340
295
20
23
8
248
89
200
16
500
340
295
20
23
12
248
89
بکشید برای دیدن بقیه ستون‌ها ← / ردیف DN200-PN16 با ۱۲ سوراخ فلنج، متفاوت از DN200-PN10 است
جنس قطعات (طبق کاتالوگ رسمی میراب — MB-0596F)
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
رینگ آب‌بندی
استینلس استیل — DIN EN 10088-3/1.4301
پروانه
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
اورینگ
NBR (به سفارش: EPDM)
اهرم
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
لاستیک ضربه‌گیر
EPDM / NBR
پین پروانه
استینلس استیل — DIN EN 10088-3/1.4021
اشپیل
استینلس استیل — DIN EN 10088-3/1.4301
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
درپوش
چدن داکتیل — EN 1563/EN-GJS-400-15 (به سفارش: EN-GJS-500-7)
پین اهرم
استینلس استیل — DIN EN 10088-3/1.4021
کورکن
ISO 3506-1, Gr. A2, Property Class 70
واشر
DIN ISO 898-2 Property Class 8, Zinc Plated
پیچ سرشش‌گوش
DIN ISO 898-1 Property Class 8.8, Zinc Plated
لاستیک NBR برای دمای سیال تا ۷۰ درجه سانتی‌گراد و لاستیک EPDM برای دمای تا ۱۲۰ درجه سانتی‌گراد مناسب است؛ برای سایر مواد، طبق سفارش انجام می‌شود.
📖
