نوع محصول:شیر پروانهای ویفری اهرمی (Lever Operated Wafer Butterfly Valve)
نوع شیر:شیر پروانهای ویفری اهرمی
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

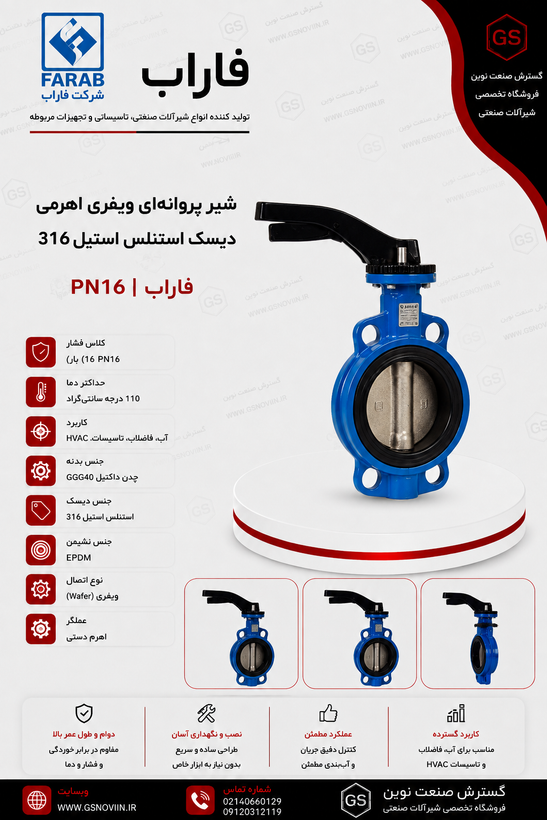

شیر پروانهای ویفری اهرمی دیسک استنلس استیل 316 PN16 فاراب
PN16 Lever Operated Wafer Butterfly Valve SS316 Disc Farab
برند:فاراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر پروانهای ویفری اهرمی (Lever Operated Wafer Butterfly Valve)
نوع شیر
شیر پروانهای ویفری اهرمی
برند
فاراب
جنس بدنه
چدن داکتیل GGG40 (EN-GJS-400)
فشار کاری
PN16
نوع اتصال
ویفری (Wafer Type)
نوع عملکرد
اهرمی (Lever Operated)
نوع مکانیزم
چرخش 90 درجه (Quarter Turn)
جنس دیسک (Disc)
استنلس استیل AISI 316
جنس شافت (Stem)
استنلس استیل AISI 420
جنس سیت (Seat)
EPDM
نوع آب بندی
نرم (Soft Seated – Zero Leakage)
جهت جریان
دوطرفه (Bi-directional)
پوشش بدنه
رنگ اپوکسی پودری الکترواستاتیک مقاوم در برابر خوردگی
دمای کاری
حدود 10- تا +120 درجه سانتی‌گراد (بسته به نوع سیت)
سیالات قابل استفاده
آب شرب، آب خام، آب دریا، فاضلاب، هوای فشرده، روغن‌های سبک و سیالات شیمیایی با خورندگی متوسط
ویژگی خاص
دیسک استنلس استیل 316 با مقاومت بالا در برابر خوردگی، عملکرد سریع اهرمی، آب‌بندی کامل و مناسب خطوط صنعتی و تأسیسات.
توضیحات
شیر پروانهای ویفری اهرمی دیسک نیکل آلومینیوم برنز PN16 فاراب
عملگر: اهرمی (Lever)برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: آلیاژ برنزی (Aluminium Bronze) حداکثر دما: ۱۱۰ درجه سانتی‌گراد
مشخصات فنی رسمی این محصول
برای مشاهده مشخصات فنی، ابعاد، متریال و استانداردهای این خانواده محصول، کاتالوگ رسمی فاراب را دانلود کنید.
📥 دانلود کاتالوگ رسمی فاراب — شیر پروانهای ویفریصفحه کاتالوگی که برای این محصول در اختیار داریم، مربوط به نسخه گیربکسی (BVG16) همین خانواده شیر پروانهای ویفری است. مشخصات بدنه، دیسک، استم و استاندارد که در ادامه آمده، بر اساس همین سند و مشترک بین نسخه‌های اهرمی و گیربکسی این خانواده محصول است؛ اما جدول ابعاد و ارتفاع کلی (که به نوع عملگر وابسته است) در این صفحه درج نشده و باید از کاتالوگ کامل یا واحد فروش استعلام شود.
نقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب است که با عملگر اهرمی و دیسک از جنس آلیاژ برنزی (Aluminium Bronze) عرضه می‌شود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم می‌کند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.
عملگر اهرمی نسبت به نوع گیربکسی، برای سایزهای کوچک‌تر امکان باز و بسته کردن سریع‌تر شیر را فراهم می‌کند و معمولاً در خطوطی با سایز کوچک تا متوسط و نیاز به قطع/وصل سریع جریان به کار می‌رود.
ساختار و متریال (بر اساس کاتالوگ رسمی)
- بدنه: چدن داکتیل GGG40.
- دیسک: بر اساس کاتالوگ، برای این خانواده محصول سه گزینه دیسک ارائه می‌شود: AISI304، AISI316 یا آلیاژ برنزی (Aluminium Bronze). گزینه نصب‌شده در این مدل، دیسک آلیاژ برنزی است.
- شفت بالا و پایین: استنلس استیل AISI420.
- نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصب‌شده در سفارش باید هنگام خرید استعلام شود.
کاتالوگ رسمی فاراب برای این ردیف از جدول متریال، عبارت «Aluminium Bronze» را ذکر کرده است. این آلیاژ در بازار و در متون فنی معمولاً با عنوان نیکل آلومینیوم برنز (Nickel Aluminium Bronze / NAB) نیز شناخته می‌شود، اما ترکیب دقیق شیمیایی آن در سند ارائه‌شده مشخص نشده و برای پروژه‌های حساس بهتر است از واحد فروش استعلام دقیق گرفته شود.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجه‌به‌وجه | EN558 (سری ۲۰) |
| ماشین‌کاری و سوراخ‌کاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، کاربرد عمومی این خانواده محصول در خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) است.
آلیاژهای برنزی آلومینیوم‌دار به‌طور کلی در صنعت به مقاومت خوب در برابر آب دریا و سیالات خورنده شناخته می‌شوند و به همین دلیل دیسک برنزی گزینه رایجی برای چنین کاربردهایی است. با این حال، کاربرد اختصاصی «آب دریا» یا «صنایع دریایی» برای این مدل مشخص در سند کاتالوگ ارائه‌شده ذکر نشده و پیشنهاد می‌شود برای پروژه‌های دریایی یا آب‌شیرین‌کن، سازگاری دقیق با واحد فنی فاراب یا گسترش صنعت نوین تأیید شود.
مزایای مستند این محصول
- دیسک آلیاژ برنزی که در برابر خوردگی سیالات نسبت به دیسک استنلس استیل معمولی مقاومت متفاوتی دارد.
- عملگر اهرمی که امکان باز و بسته کردن سریع را در سایزهای کوچک تا متوسط فراهم می‌کند.
- طراحی ویفری با نصب مستقیم بین فلنج‌ها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بین‌المللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- امکان انتخاب بین سه گزینه دیسک (AISI304 / AISI316 / آلیاژ برنزی) بسته به شرایط سیال.
محدودیت‌های کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این خانواده محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری PN16 (۱۶ بار) است. عملگر اهرمی معمولاً برای سایزهای کوچک‌تر توصیه می‌شود؛ برای سایزهای بزرگ‌تر یا خطوط با فشار بالا، نسخه گیربکسی همین خانواده ممکن است مناسب‌تر باشد. سازگاری دقیق دیسک برنزی با نوع سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- فلنج‌های خط لوله باید کاملاً هم‌راستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- از برخورد دیسک با فلنج هنگام باز شدن جلوگیری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
- از اعمال گشتاور بیش از حد به اهرم خودداری شود.
- بازرسی دوره‌ای آب‌بندی و محور به افزایش عمر شیر کمک می‌کند.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری اهرمی |
| برند | فاراب |
| بدنه | چدن داکتیل GGG40 |
| دیسک | آلیاژ برنزی (Aluminium Bronze) |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | اهرمی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتی‌گراد |
جدول ابعاد و وزن مخصوص به نسخه اهرمی در سند فعلی ارائه نشده است؛ در صورت ارسال صفحه مربوط به نسخه اهرمی از کاتالوگ، این جدول به صفحه اضافه خواهد شد.
جمع‌بندی مهندسی
شیر پروانهای ویفری اهرمی دیسک آلیاژ برنزی PN16 فاراب، با بدنه چدن داکتیل GGG40، عملگر اهرمی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. انتخاب نهایی سایز، نوع نشیمنگاه و تناسب دیسک برنزی با سیال خط، پیش از خرید باید با کارشناس فنی بررسی شود.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سازگاری دیسک برنزی با سیال پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
📞 09120312119 ☎ 02140660129نقد و بررسی
شیر پروانهای ویفری اهرمی دیسک استنلس استیل ۳۱۶ PN16 فاراب
مدل کاتالوگ: BVW16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: استنلس استیل AISI316 حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN40 تا DN200
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود مشخصات فنی شیر پروانهای ویفری اهرمی دیسک استنلس استیل ۳۱۶ PN16 فارابنقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب با کد کاتالوگ BVW16 است که با عملگر اهرمی و دیسک استنلس استیل ۳۱۶ عرضه می‌شود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم می‌کند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.
عملگر اهرمی این محصول در سایزهای DN40 تا DN200 ارائه می‌شود و امکان باز و بسته کردن سریع شیر را فراهم می‌کند؛ برای سایزهای بزرگ‌تر از همین خانواده، نسخه گیربکسی مناسب‌تر است.
ساختار و متریال (بر اساس کاتالوگ رسمی)
- بدنه: چدن داکتیل GGG40.
- دیسک: استنلس استیل AISI316 (کاتالوگ فاراب برای این خانواده محصول گزینه‌های AISI304 و آلیاژ برنزی آلومینیوم‌دار را نیز به‌عنوان دیسک جایگزین ارائه می‌دهد).
- اهرم: آلیاژ آلومینیوم LM2.
- شفت بالا و پایین: استنلس استیل AISI420.
- نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصب‌شده در سفارش باید هنگام خرید استعلام شود.
استنلس استیل ۳۱۶ به دلیل داشتن مولیبدن، معمولاً مقاومت خوردگی بیشتری نسبت به استیل ۳۰۴ دارد و در بازار به همین دلیل آلیاژ گران‌تری محسوب می‌شود؛ این یک ویژگی شناخته‌شده متالورژیک است، نه قیمت اعلامی این محصول.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type (Lever), BVW16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجه‌به‌وجه | EN558 (سری ۲۰) |
| ماشین‌کاری و سوراخ‌کاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
استنلس استیل ۳۱۶ در صنعت به مقاومت خوب در برابر برخی سیالات خورنده و صنعتی شناخته می‌شود؛ اما کاربردهای تخصصی نفت، گاز، پتروشیمی یا نیروگاهی برای این مدل مشخص در سند کاتالوگ ذکر نشده است. برای چنین پروژه‌هایی، سازگاری دقیق با سیال و شرایط خط باید پیش از خرید با واحد فنی فاراب یا گسترش صنعت نوین تأیید شود.
مزایای مستند این محصول
- دیسک استنلس استیل ۳۱۶ که در برابر خوردگی سیالات نسبت به استیل ۳۰۴ مقاومت بیشتری دارد.
- عملگر اهرمی که امکان باز و بسته کردن سریع را در سایزهای DN40 تا DN200 فراهم می‌کند.
- طراحی ویفری با نصب مستقیم بین فلنج‌ها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بین‌المللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- امکان انتخاب بین سه گزینه دیسک (AISI304 / AISI316 / آلیاژ برنزی) بسته به شرایط سیال.
محدودیت‌های کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری PN16 (۱۶ بار) است. عملگر اهرمی تا سایز DN200 ارائه می‌شود؛ برای سایزهای بزرگ‌تر، نسخه گیربکسی همین خانواده مناسب‌تر است. سازگاری دیسک استنلس استیل ۳۱۶ با سیالات خورنده خاص، پیش از خرید باید با کارشناس فنی بررسی شود.
نکات نصب
- فلنج‌های خط لوله باید کاملاً هم‌راستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- پیش از سفت کردن پیچ‌های فلنج، از آزاد بودن حرکت دیسک اطمینان حاصل شود.
- از وارد شدن ضربه به دسته اهرمی خودداری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
- بازرسی دوره‌ای آب‌بندی و محور به افزایش عمر شیر کمک می‌کند.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری اهرمی |
| برند | فاراب |
| کد کاتالوگ | BVW16 |
| بدنه | چدن داکتیل GGG40 |
| دیسک | استنلس استیل AISI316 |
| اهرم | آلیاژ آلومینیوم LM2 |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | اهرم دستی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتی‌گراد |
| محدوده سایز | DN40 تا DN200 |
جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)
| DN | L | H | H1 | H2 | K | E | e1×e2×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|
| 40 | 33 | 189 | 68 | 107 | 110 | 218 | 19×19×4 | 2.0 |
| 50 | 43 | 196 | 73 | 116 | 125 | 218 | 19×19×4 | 3.9 |
| 65 | 46 | 202 | 80 | 122 | 145 | 218 | 19×19×4 | 4.2 |
| 80 | 46 | 208 | 102 | 128 | 160 | 218 | 19×19×4 | 5.1 |
| 100 | 52 | 230 | 113 | 150 | 180 | 218 | 28×20×4 | 6.2 |
| 125 | 56 | 238 | 116 | 158 | 210 | 248 | 24×19×4 | 7.2 |
| 150 | 56 | 260 | 146 | 180 | 240 | 248 | 28×23×4 | 9.7 |
| 200 | 60 | 290 | 177 | 210 | 295 | 248 | 42×23×4 | 15.2 |
منبع: کاتالوگ رسمی فاراب
جمع‌بندی مهندسی
شیر پروانهای ویفری اهرمی دیسک استنلس استیل ۳۱۶ فاراب، با بدنه چدن داکتیل GGG40، عملگر اهرمی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار و دمای ۱۱۰ درجه سانتی‌گراد در سایزهای DN40 تا DN200 ساخته شده است. انتخاب نهایی سایز و نوع نشیمنگاه باید متناسب با شرایط سیال و خط پروژه، پیش از خرید با کارشناس فنی بررسی شود.
مشاوره فنی و استعلام قیمت
برای استعلام قیمت، بررسی سایز مناسب پروژه یا دریافت مشخصات تکمیلی این محصول، با واحد فروش گسترش صنعت نوین در تماس باشید.
