نوع محصول:شیر پروانهای ویفری اهرمی دیسک استنلس استیل 304 PN16 فاراب
نوع شیر:شیر پروانهای ویفری اهرمی
برند:فاراب
جنس بدنه:چدن داکتیل GGG40 (EN-GJS-400)

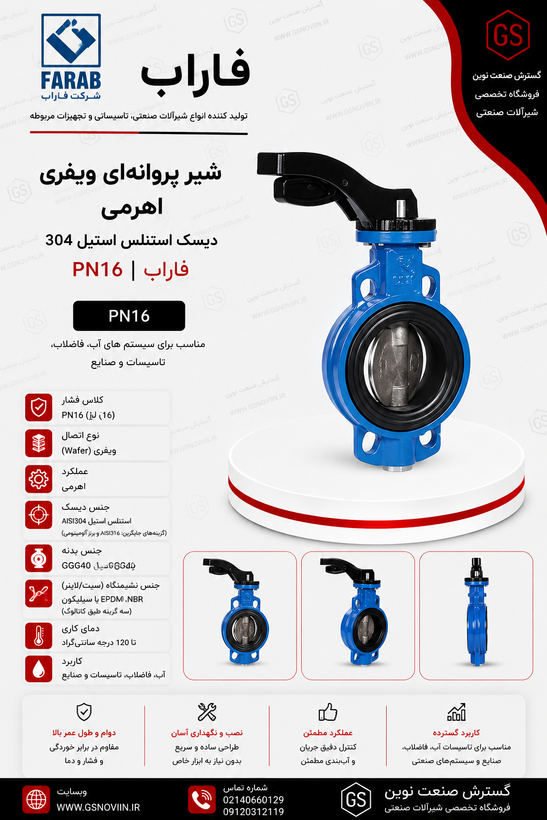

شیر پروانهای ویفری اهرمی دیسک استنلس استیل 304 PN16 فاراب
برند: فاراب
انواع سایز ها به اینچ
شیر پروانهای ویفری اهرمی، دیسک استنلس استیل ۳۰۴، فاراب
مدل کاتالوگ: BVW16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: استنلس استیل AISI304 حداکثر دما: ۱۱۰ درجه سانتیگراد سایز: DN40 تا DN200
مشخصات فنی رسمی این محصول
جدول کامل ابعاد، وزن و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:
📥 دانلود کاتالوگ رسمی فاراب — شیر پروانهای ویفری اهرمی (BVW16)نقد و بررسی فنی
این شیر از خانواده شیرهای پروانهای ویفری فاراب با کد کاتالوگ BVW16 است که با عملگر اهرمی و دیسک استنلس استیل ۳۰۴ عرضه میشود. طراحی ویفری آن امکان نصب مستقیم بین دو فلنج خط لوله را فراهم میکند و بدنه از جنس چدن داکتیل GGG40 ساخته شده است.
عملگر اهرمی برای سایزهای کوچک تا متوسط، باز و بسته کردن سریع و بدون نیاز به گیربکس را ممکن میکند و برای خطوطی که عملکرد قطع/وصل مکرر دارند مناسب است. طبق کاتالوگ رسمی، نسخه اهرمی این خانواده محصول محدوده سایزی DN40 تا DN200 را پوشش میدهد؛ برای سایزهای بزرگتر، نسخه گیربکسی همین خانواده محصول (DN50 تا DN450) در دسترس است.
ساختار و متریال (بر اساس کاتالوگ رسمی)
- بدنه: چدن داکتیل GGG40.
- دیسک: استنلس استیل AISI304 (کاتالوگ فاراب برای این خانواده محصول گزینههای AISI316 و برنز آلومینیومی را نیز بهعنوان دیسک جایگزین ارائه میدهد).
- اهرم: آلیاژ آلومینیوم LM2.
- شفت بالا و پایین: استنلس استیل AISI420.
- نشیمنگاه (سیت): بر اساس کاتالوگ از سه گزینه EPDM، NBR یا سیلیکون رابر قابل ارائه است؛ نوع دقیق نصبشده در سفارش باید هنگام خرید استعلام شود.
منبع: کاتالوگ رسمی فاراب — Butterfly Valve Wafer Type (Lever), BVW16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN593 |
| ابعاد وجهبهوجه | EN558 (سری ۲۰) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
کاربرد
طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
مزایای مستند این محصول
- دیسک استنلس استیل ۳۰۴ که در برابر خوردگی سیالات غیرخورنده مانند آب مقاومت مناسبی دارد.
- عملگر اهرمی که در سایزهای کوچک تا متوسط باز و بسته شدن سریع و بدون نیاز به گیربکس را فراهم میکند.
- طراحی ویفری با نصب مستقیم بین فلنجها، بدون نیاز به اتصالات جانبی اضافه.
- پوشش استانداردهای بینالمللی EN593 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
- محدوده سایزی DN40 تا DN200، مناسب برای اغلب پروژههای آبرسانی و تأسیساتی متداول.
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتیگراد و حداکثر فشار کاری PN16 (۱۶ بار) است. نسخه اهرمی صرفاً تا سایز DN200 پوشش دارد؛ برای سایزهای بزرگتر باید نسخه گیربکسی همین خانواده محصول انتخاب شود. برای سیالات با دما یا فشار بالاتر از این محدوده، یا سیالات خورنده نامتناسب با استنلس استیل ۳۰۴، انتخاب مدل یا متریال دیگر باید پیش از خرید با کارشناس فنی بررسی شود.
نکات نصب
- فلنجهای خط لوله باید کاملاً همراستا نصب شوند تا فشار نامتقارن به دیسک وارد نشود.
- پیش از سفت کردن پیچهای فلنج، از آزاد بودن حرکت دیسک اطمینان حاصل شود.
- اهرم باید در وضعیتی نصب شود که برای اپراتور در دسترس و قابل کنترل باشد.
- از اعمال نیروی اضافی یا ضربه به اهرم و بدنه هنگام نصب خودداری شود.
- سازگاری جنس نشیمنگاه (EPDM / NBR / سیلیکون) با نوع سیال خط پیش از سفارش استعلام و بررسی شود.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیر پروانهای ویفری اهرمی |
| برند | فاراب |
| کد کاتالوگ | BVW16 |
| بدنه | چدن داکتیل GGG40 |
| دیسک | استنلس استیل AISI304 |
| اهرم | آلیاژ آلومینیوم LM2 |
| شفت بالا / پایین | استنلس استیل AISI420 |
| نشیمنگاه | EPDM / NBR / سیلیکون رابر (بر اساس سفارش) |
| نوع اتصال | ویفری |
| عملگر | اهرم دستی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۱۱۰ درجه سانتیگراد |
| محدوده سایز | DN40 تا DN200 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | H1 | H2 | K | E | e1×e2×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|
| 40 | 33 | 189 | 68 | 107 | 110 | 218 | 19×19×4 | 2.0 |
| 50 | 43 | 196 | 73 | 116 | 125 | 218 | 19×19×4 | 3.9 |
| 65 | 46 | 202 | 80 | 122 | 145 | 218 | 19×19×4 | 4.2 |
| 80 | 46 | 208 | 102 | 128 | 160 | 218 | 19×19×4 | 5.1 |
| 100 | 52 | 230 | 113 | 150 | 180 | 218 | 28×20×4 | 6.2 |
| 125 | 56 | 238 | 116 | 158 | 210 | 248 | 24×19×4 | 7.2 |
| 150 | 56 | 260 | 146 | 180 | 240 | 248 | 28×23×4 | 9.7 |
| 200 | 60 | 290 | 177 | 210 | 295 | 248 | 42×23×4 | 15.2 |
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیر پروانهای ویفری اهرمی دیسک استنلس استیل ۳۰۴ فاراب، با بدنه چدن داکتیل GGG40، عملگر اهرمی و مطابقت با استانداردهای EN593، EN558، EN1092-2 و EN12266-1، برای قطع و کنترل جریان در خطوط آب، فاضلاب و تأسیسات HVAC تا فشار ۱۶ بار، دمای ۱۱۰ درجه سانتیگراد و سایز DN40 تا DN200 ساخته شده است. انتخاب نهایی سایز و نوع نشیمنگاه باید متناسب با شرایط سیال و خط پروژه، پیش از خرید با کارشناس فنی بررسی شود.
