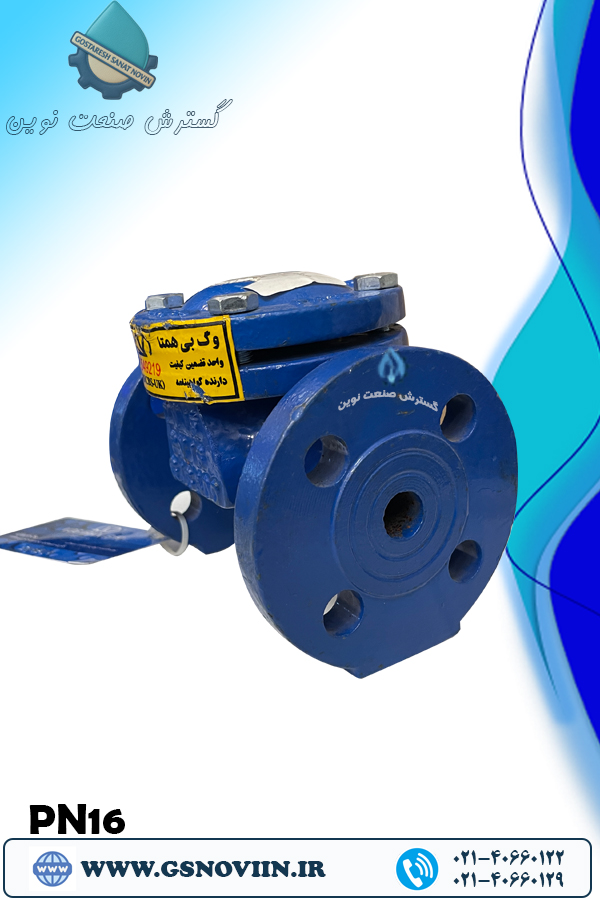

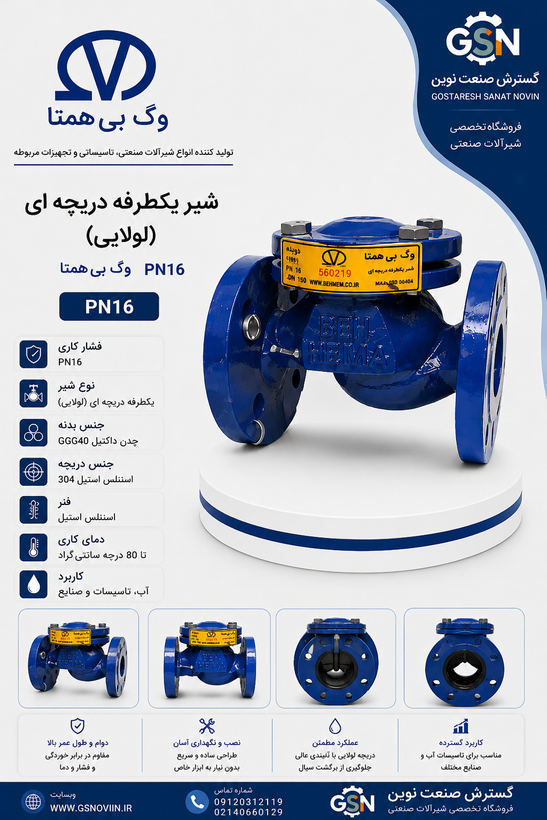

شیر یکطرفه دریچه‌ای (لولایی) PN16 وگ ایران (بی‌همتا) — بررسی فنی

معروف به شیر یکطرفه لولایی، Disk Check Valve و Swing Check Valve صنعتی در بازار شیرآلات صنعتی

خلاصه: شیر یکطرفه (چک‌ولو) با مکانیزم لولایی ساده که فقط با فشار خودِ سیال باز و بسته می‌شود، بدون نیاز به دخالت دستی. کاربرد آن جلوگیری از برگشت جریان سیال به سمت پمپ یا تجهیزات بالادست خط است. فشار کاری تا ۱۶ بار، سایز ۵۰ تا ۴۰۰ میلی‌متر. برای مهندس طراح: اگر خط پمپاژ ریسک ضربه قوچ (Water Hammer) دارد، این نسخه ساده کافی نیست؛ به بخش «راهنمای انتخاب» مراجعه کنید. برای نصاب: جهت نصب باید دقیقاً هم‌راستا با جهت فلش حک‌شده روی بدنه باشد، وگرنه شیر عملکرد صحیح نخواهد داشت.

دیتاشیت فنی شیر یکطرفه دریچه‌ای لولایی PN16 وگ ایران بی‌همتا - معرفی و مشخصات

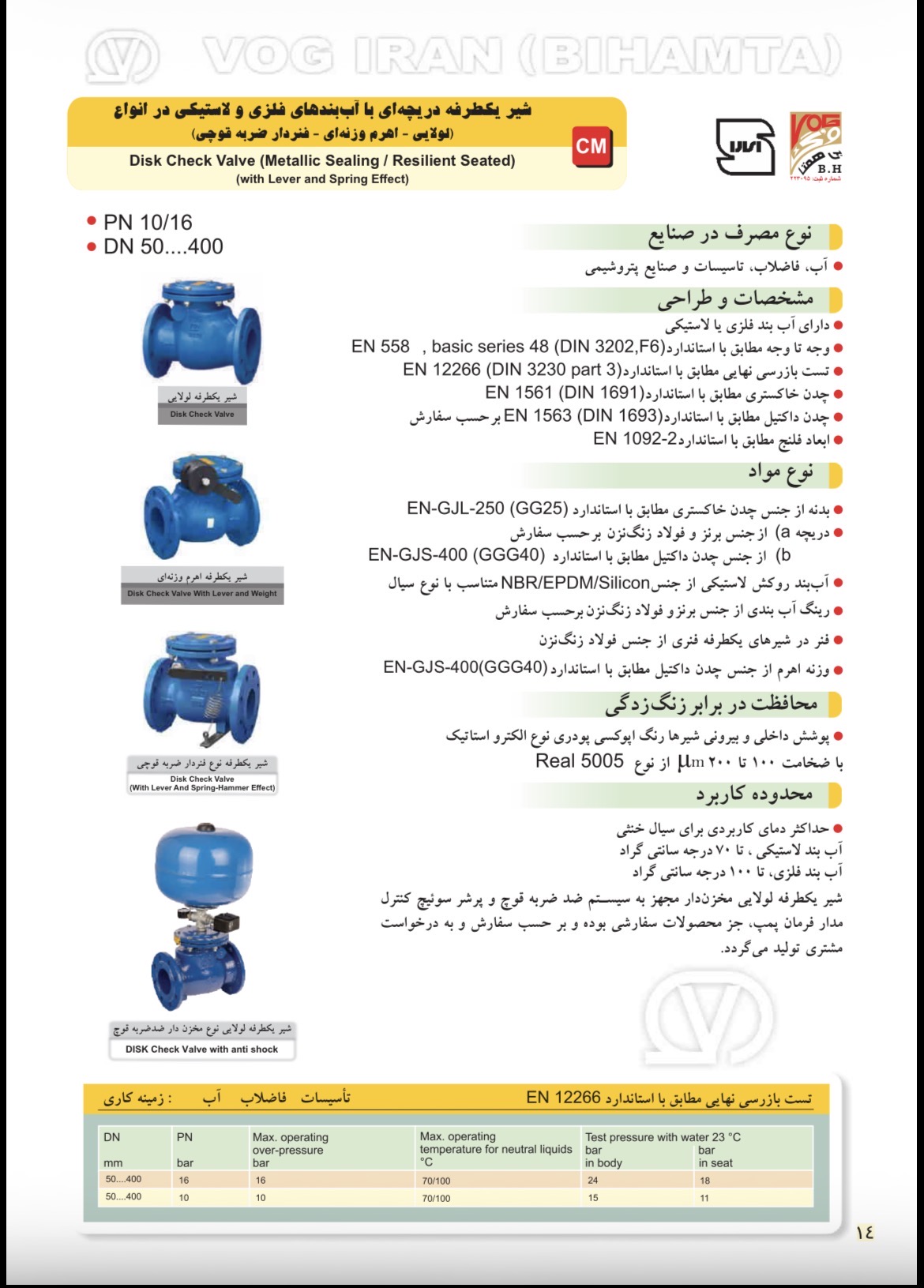

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

دیتاشیت فنی شیر یکطرفه دریچه‌ای لولایی PN16 وگ ایران بی‌همتا - جدول ابعاد فلنج

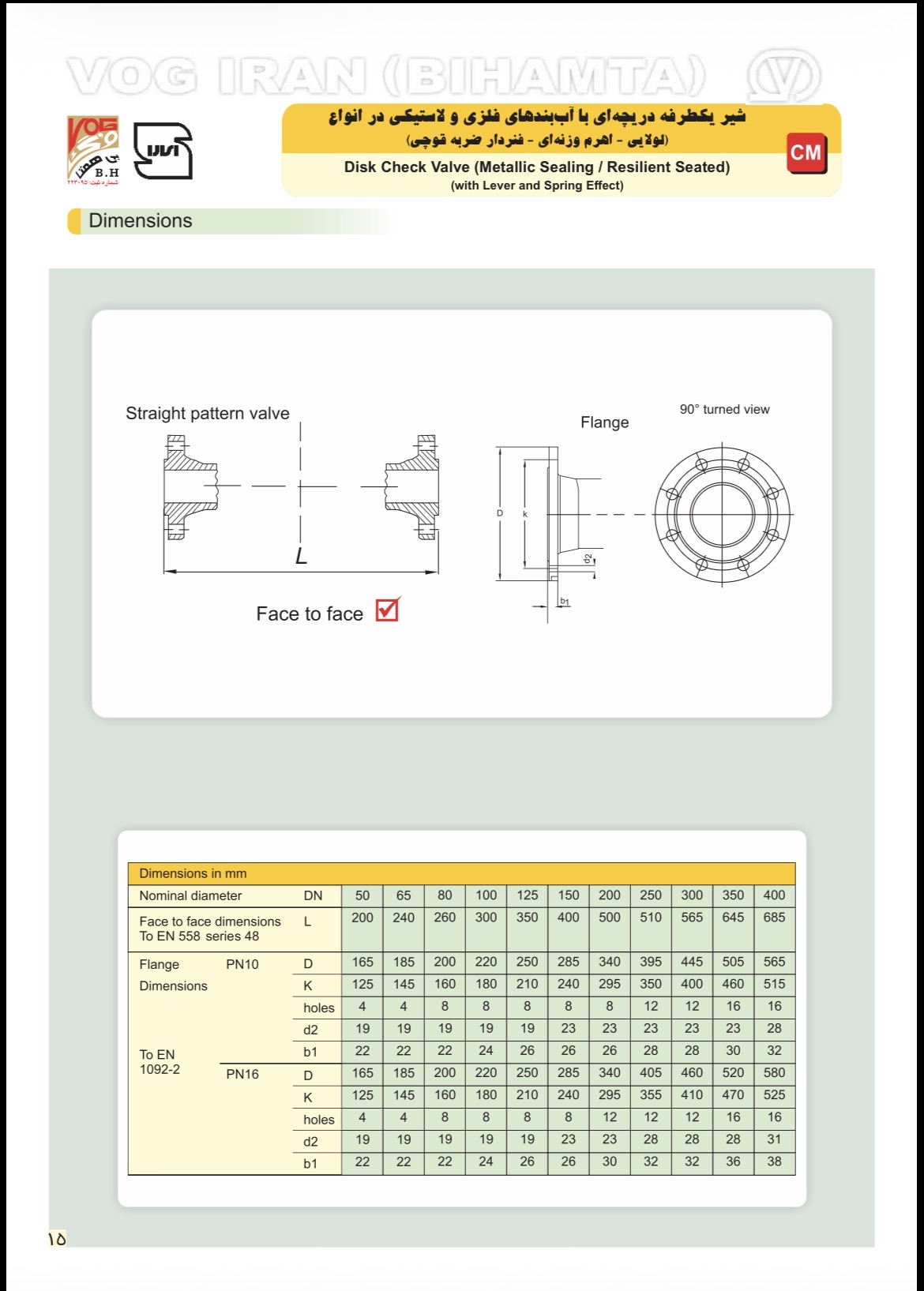

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج

فشار کاریPN 10/16

رنج DN50~400 mm

جنس بدنهCast Iron (GG25)

نوع آب‌بندیMetallic/Resilient

✓ نقاط قوت

مکانیزم لولایی ساده (بدون وزنه یا فنر اضافه)، عملکرد سبک و بازشدن با حداقل افت فشار سیال
قابلیت تولید با دو نوع آب‌بندی: فلزی (برای دمای بالاتر تا ۱۰۰ درجه) یا لاستیکی (برای آب‌بندی نرم‌تر تا ۷۰ درجه) — انتخاب متناسب با نیاز پروژه
دریچه از جنس برنز یا فولاد زنگ‌نزن بر حسب سفارش، رینگ آب‌بندی نیز از برنز یا فولاد زنگ‌نزن قابل انتخاب
رنج سایزی گسترده از DN50 تا DN400، پوشش‌دهنده اکثر خطوط صنعتی و تاسیساتی آب و پتروشیمی
پوشش اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون در سطوح داخلی و خارجی، مقاوم در برابر خوردگی

! نکات قابل توجه

حداکثر دمای کاربردی با آب‌بند لاستیکی ۷۰ درجه و با آب‌بند فلزی ۱۰۰ درجه سانتی‌گراد است؛ انتخاب نادرست نوع آب‌بندی می‌تواند به نشتی یا آسیب زودرس منجر شود
این مدل بدون سیستم ضدضربه قوچ (Water Hammer) است؛ برای خطوط پمپاژ حساس به ضربه قوچ، نسخه‌های اهرم‌وزنه‌ای یا فنردار همین خانواده مناسب‌ترند
بدنه استاندارد از چدن خاکستری است که در برابر ضربه مکانیکی نسبت به چدن داکتیل شکننده‌تر است؛ در صورت نیاز، تهیه با بدنه داکتیل باید هنگام سفارش مشخص شود

تفاوت با نسخه اهرم‌وزنه‌ای و فنردار ضربه‌قوچی نسخه لولایی ساده‌ترین و اقتصادی‌ترین نوع در این خانواده محصول است و برای خطوط عادی بدون ریسک بالای ضربه قوچ مناسب است؛ در مقابل، نسخه وزنه‌ای با وزنه قابل تنظیم روی اهرم، کنترل دقیق‌تری بر سرعت بسته‌شدن دریچه دارد و نسخه فنردار مخصوص خطوط پمپاژ حساس‌تر طراحی شده است: شیر وزنه‌ای PN16 و شیر فنردار PN16.

کاربرد در صنعت

آب و فاضلاب

در خروجی پمپ‌های خطوط انتقال و توزیع آب، برای جلوگیری از برگشت جریان به سمت پمپ هنگام خاموش‌شدن.

پتروشیمی و صنعت

در خطوط انتقال سیالات صنعتی که جهت جریان باید یک‌طرفه تضمین شود، با انتخاب آب‌بند فلزی برای دمای بالاتر.

پیمانکار تأسیساتی

در ایستگاه‌های پمپاژ ساختمانی و صنعتی معمولی که ریسک ضربه قوچ بالا نیست؛ گزینه اقتصادی نسبت به نسخه‌های وزنه‌ای/فنردار.

مشاور و طراح

برای درج در اسپک با استاندارد مشخص (EN 1092-2، EN 1561/1563)، با انتخاب دقیق نوع آب‌بندی طبق دمای سیال خط.

راهنمای انتخاب — کدام نسخه چک‌ولو مناسب است؟

ریسک ضربه قوچ (Water Hammer): اگر خط پمپاژ با خاموش‌شدن ناگهانی پمپ مواجه می‌شود (خطوط قدرت بالا یا ارتفاع زیاد)، نسخه لولایی ساده کافی نیست؛ نسخه وزنه‌ای یا فنردار که سرعت بستهشدن دریچه را کنترل می‌کنند، توصیه می‌شود.
دمای سیال: تا ۷۰ درجه، آب‌بند لاستیکی (نرم‌تر و اقتصادی‌تر)؛ بالاتر از آن یا تا ۱۰۰ درجه، آب‌بند فلزی را هنگام سفارش انتخاب کنید.
نصب بین فلنج یا لاگ: این نسخه (دریچه‌ای) بین دو فلنج مهار می‌شود؛ اگر نیاز به نسخه سبک‌تر برای خطوط کوچک‌تر دارید، نسخه ویفری دریچه برنزی/استیل این خانواده را ببینید.
مقاومت مکانیکی بدنه: برای خطوطی با ریسک ضربه مکانیکی یا نصب زیرخاکی، بدنه چدن داکتیل (سفارشی) نسبت به چدن خاکستری استاندارد مقاومت بالاتری دارد.

جمع‌بندی

برای خطوط آب، فاضلاب و تاسیسات پتروشیمی که نیاز به جلوگیری ساده و کم‌هزینه از برگشت جریان سیال دارند (بدون ریسک بالای ضربه قوچ)، شیر یکطرفه دریچه‌ای لولایی وگ ایران با بدنه چدنی و امکان انتخاب آب‌بندی فلزی یا لاستیکی، در رنج سایزی DN50 تا DN400 گزینه‌ای استاندارد و اقتصادی است.

HINGED DISK CAST IRON BODY METALLIC / RESILIENT SEAT DN 50-400 PN 10/16

مشخصات فنی و ابعاد فلنج (تمام سایزها)

DN (mm)	50	65	80	100	125	150	200	250	300	350	400
وجه به وجه L	200	240	260	300	350	400	500	510	565	645	685
قطر فلنج D (PN16)	165	185	200	220	250	285	340	405	460	520	580
K (دایره پیچ)	125	145	160	180	210	240	295	355	410	470	525
تعداد سوراخ	4	4	8	8	8	8	12	12	12	16	16

جدول بالا بر اساس ابعاد فلنج PN16 (EN 1092-2) از دیتاشیت رسمی استخراج شده است. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید. برای نسخه PN10 و مقادیر d2/b1، به تصویر صفحه دوم دیتاشیت مراجعه شود.

جنس قطعات

نام قطعه	جنس
بدنه	چدن خاکستری مطابق EN 1561 (DIN 1691)
بدنه (بر حسب سفارش)	چدن داکتیل مطابق EN 1563 (DIN 1693)
دریچه (a)	برنز یا فولاد زنگ‌نزن بر حسب سفارش
دریچه (b)	چدن داکتیل مطابق EN-GJS-400 (GGG40)
روکش لاستیکی آب‌بند	NBR/EPDM/Silicon متناسب با نوع سیال
رینگ آب‌بندی	برنز یا فولاد زنگ‌نزن بر حسب سفارش
پوشش ضدخوردگی	رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)

استانداردهای مرجع طراحی

دارای آب‌بند فلزی یا لاستیکی؛ وجه‌به‌وجه مطابق EN 558 سری پایه ۴۸ (DIN 3202,F6)؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3)؛ چدن خاکستری مطابق EN 1561 (DIN 1691)؛ چدن داکتیل مطابق EN 1563 (DIN 1693) بر حسب سفارش؛ ابعاد فلنج مطابق EN 1092-2.

سؤالات متداول

آیا این شیر جهت خاصی برای نصب دارد؟
بله، حتماً باید در جهت فلش حک‌شده روی بدنه (هم‌جهت با جریان سیال) نصب شود؛ نصب برعکس باعث عدم عملکرد صحیح می‌شود.

این نسخه برای پمپ‌های قدرتمند و خطوط با ریسک ضربه قوچ کافی است؟
خیر. نسخه لولایی ساده برای خطوط عادی مناسب است؛ برای خطوط پمپاژ حساس به ضربه قوچ، نسخه وزنه‌ای یا فنردار همین خانواده توصیه می‌شود.

تفاوت آب‌بند فلزی و لاستیکی در این محصول چیست؟
آب‌بند فلزی برای دمای بالاتر (تا ۱۰۰ درجه) و کاربرد صنعتی سنگین‌تر مناسب است؛ آب‌بند لاستیکی آب‌بندی نرم‌تری تا ۷۰ درجه ایجاد می‌کند و برای آب و فاضلاب معمول کافی است.

آیا در سایزهای کوچک‌تر از DN50 هم موجود است؟
طبق دیتاشیت رسمی، رنج این محصول از DN50 شروع می‌شود؛ برای سایزهای کوچک‌تر باید با کارشناسان تماس بگیرید تا گزینه مناسب بررسی شود.
