نوع محصول :شیر یکطرفه فنردار ضربه‌قوچی (Spring Check Valve / Non-Slam Check Valve)
برند:وگ بی همتا
کلاس فشار:PN16
فشار کاری:۱۶ بار
شیر فنردار PN16 وگ بیهمتا
VOG Bihemta PN16 Spring Check Valve
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
شیر یکطرفه فنردار ضربه‌قوچی (Spring Check Valve / Non-Slam Check Valve)
برند
وگ بی همتا
کلاس فشار
PN16
فشار کاری
۱۶ بار
نوع اتصال
فلنجی (Flanged)
نوع عملکرد
اتوماتیک (Automatic)
نوع مکانیزم
یکطرفه فنردار با بسته‌شدن سریع
عملکرد شیر
جلوگیری از برگشت جریان و کاهش اثر ضربه قوچی (Water Hammer)
جنس بدنه
چدن خاکستری EN-GJL-250 (GG25)
جنس دریچه
چدن داکتیل EN-GJS-400 (GGG40) یا برنز، بسته به سفارش
جنس آب بندی
EPDM / Silicone / NBR
جنس رینگ آب‌بندی
برنز
نوع آب بندی
لاستیکی یا فلزی، بسته به تریم انتخابی
پوشش سطحی
رنگ اپوکسی پودری الکترواستاتیک
دمای کاری
تا 70 درجه سانتی‌گراد با آب‌بند لاستیکی و تا 120 درجه سانتی‌گراد با آب‌بند فلزی
جهت جریان
یکطرفه، مطابق فلش روی بدنه
سیالات قابل استفاده
آب، آب خام، آب صنعتی، فاضلاب و سایر سیالات سازگار با متریال شیر
کاربرد اصلی
جلوگیری از برگشت جریان و کاهش ضربه قوچی در خطوط انتقال و توزیع آب
استاندارد ها
EN 558-1، EN 12266، DIN 3202 و EN 1092-2
ویژگی خاص
بسته‌شدن سریع برای کاهش ضربه قوچی.
شیر یکطرفه فنردار چه کاربردی دارد؟
برای جلوگیری از برگشت جریان سیال و کاهش اثر ضربه قوچی در خطوط لوله استفاده می‌شود.
چرا این شیر برای جلوگیری از ضربه قوچی مناسب است؟
مکانیزم فنردار باعث می‌شود دریچه شیر سریع‌تر بسته شود و از برگشت ناگهانی جریان و ایجاد فشارهای مخرب در خط جلوگیری شود.
آیا شیر یکطرفه فنردار به اپراتور نیاز دارد؟
خیر، عملکرد شیر به‌صورت خودکار و با تغییر جهت جریان و اختلاف فشار انجام می‌شود.
جنس بدنه شیر چیست؟
بدنه این مدل از چدن خاکستری EN-GJL-250 یا GG25 ساخته می‌شود.
جنس دریچه شیر چیست؟
دریچه می‌تواند از چدن داکتیل GGG40 یا برنز، بسته به نوع سفارش و تریم انتخابی، ساخته شود.
دمای کاری شیر چقدر است؟
با آب‌بند لاستیکی تا 70 درجه سانتی‌گراد و با آب‌بند فلزی تا 120 درجه سانتی‌گراد قابل استفاده است.
PN16 یعنی چه؟
PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است
این شیر در چه خطوطی استفاده می‌شود؟
در تصفیه‌خانه‌ها، شبکه‌های انتقال و توزیع آب، سیستم‌های کشاورزی، فاضلاب، تأسیسات و کاربردهای صنعتی استفاده می‌شود.
توضیحات
معرفی شیر فنردار (ضدضربه‌قوچ) PN16 وگ بیهمتا
شیر فنردار PN16 وگ بیهمتا نوعی شیر یکطرفه با مکانیزم فنری است که علاوه بر جلوگیری از برگشت جریان، به‌طور خاص برای کاهش اثر ضربه قوچ (Water Hammer) در خطوط پمپاژ طراحی شده است. این نکته همان چیزی است که این مدل را از یک شیر یکطرفه معمولی متمایز می‌کند.
در شیرهای یکطرفه ساده، وقتی پمپ به‌طور ناگهانی خاموش می‌شود یا فشار خط به‌سرعت افت می‌کند، دیسک شیر با تأخیر بسته می‌شود و همین تأخیر می‌تواند ضربه فشاری شدیدی (ضربه قوچ) به لوله و اتصالات وارد کند. در این مدل، فنر پشت دیسک با نیرویی ثابت، دیسک را بلافاصله و کنترلشده می‌بندد و از این ضربه جلوگیری می‌کند.
مشخصات ساخت (طبق کاتالوگ رسمی وگ بیهمتا): بدنه از چدن خاکستری استاندارد یا در صورت سفارش چدن داکتیل، دیسک از برنز یا فولاد زنگ‌نزن، فنر از فولاد زنگ‌نزن، رده فشاری PN10 و PN16، سایز DN50 تا DN400. آب‌بندی بر اساس نوع سیال با لاستیک NBR/EPDM/Silicon یا آب‌بندی فلزی قابل سفارش است.
نحوه عملکرد شیر یکطرفه فنردار
در زمان عبور جریان در جهت صحیح، فشار سیال بر نیروی فنر غلبه کرده و دیسک از مسیر عبور کنار می‌رود. هنگامی که فشار جریان کاهش پیدا کند یا پمپ متوقف شود، فنر دیسک را سریع به سمت محل آب‌بندی هدایت می‌کند و مانع برگشت جریان و ضربه فشاری می‌شود.
- عملکرد کاملاً خودکار، بدون نیاز به اپراتور یا عملگر خارجی
- بسته‌شدن سریع‌تر از شیر یکطرفه لولایی ساده، به‌خاطر نیروی کمکی فنر
- کاهش اثر ضربه قوچ در لحظه توقف ناگهانی پمپ یا افت فشار
- مناسب برای ایستگاه‌های پمپاژ و خطوطی که ضربه فشاری در آن‌ها ریسک واقعی است
این محصول برای چه کسی و کجا مناسب است
پیمانکار پمپاژ و تأسیسات
برای نصب بلافاصله بعد از پمپ در خطوط آب و فاضلاب، جایی که خاموشی ناگهانی پمپ می‌تواند به لوله و اتصالات ضربه بزند.
مشاور و طراح
برای درج در اسپک پروژه با ذکر رده فشاری (PN10/16)، سایز و نوع آب‌بندی موردنیاز؛ در صورت نیاز فنی، نسخه مخزن‌دار با پرشر سوئیچ به‌صورت سفارشی قابل تأمین است.
واحد خرید صنعتی
برای تأمین یکجا در کنار سایر شیرآلات پروژه (شیر کشویی، شیر پروانه‌ای، صافی) از یک تأمین‌کننده.
کاربردهای شیر فنردار PN16
- شبکه‌های انتقال و توزیع آب
- سیستم‌های آبرسانی شهری
- خطوط آب صنعتی
- ایستگاه‌های پمپاژ (کاربرد اصلی این مدل به‌خاطر مکانیزم ضدضربه‌قوچ)
- خطوط ورودی و خروجی تجهیزات انتقال سیال
بررسی رده فشاری PN16
رده فشاری PN16 (و نسخه PN10) یکی از پارامترهای اصلی انتخاب این شیر است و باید با فشار کاری واقعی سیستم مطابقت داشته باشد.
انتخاب فقط بر اساس عدد PN کافی نیست؛ فشارهای گذرا، دمای سیال (تا ۷۰ درجه با آب‌بندی لاستیکی و تا ۱۰۰ درجه با آب‌بندی فلزی)، دبی، نوع سیال و شرایط بهره‌برداری نیز باید بررسی شود.
شیر باید فقط در محدوده فشار، دما و شرایط کاری تعیین‌شده توسط سازنده استفاده شود؛ نسخه مخزن‌دار با سیستم ضدضربه قوچ پیشرفته‌تر برای شرایط حساس‌تر به‌صورت سفارشی موجود است.
محدودیت‌ها و نکات قابل توجه
- ایجاد افت فشار: مکانیزم داخلی شیر می‌تواند در مسیر جریان افت فشار ایجاد کند.
- نیاز به فشار کافی برای بازشدن: فشار بازشدن شیر باید با شرایط سیستم سازگار باشد.
- حساسیت به آلودگی سیال: وجود ذرات و آلودگی می‌تواند بر عملکرد مکانیزم و آب‌بندی تأثیر بگذارد.
- عدم امکان کنترل دستی: این شیر برای کنترل دستی جریان طراحی نشده؛ برای قطع و وصل دستی باید از شیر کشویی یا پروانه‌ای در کنار آن استفاده کرد.
مقایسه شیر فنردار با شیر یکطرفه لولایی
| ویژگی | شیر فنردار (ضدضربه‌قوچ) | شیر یکطرفه لولایی ساده |
|---|---|---|
| مکانیزم بسته‌شدن | سریع، با کمک فنر | فقط با فشار سیال، کندتر |
| مقابله با ضربه قوچ | مناسب و طراحی‌شده برای این منظور | محافظت کمتر در برابر ضربه ناگهانی |
| کاربرد توصیه‌شده | خروجی مستقیم پمپ، ایستگاه پمپاژ | خطوط عمومی با ریسک ضربه قوچ کمتر |
نکات مهم نصب
- جهت جریان باید با علامت روی بدنه شیر مطابقت داشته باشد.
- جهت و وضعیت نصب باید مطابق دستورالعمل سازنده بررسی شود.
- قبل از نصب، داخل خط لوله از ذرات و آلودگی‌های اضافی پاک‌سازی شود.
- از وارد شدن تنش اضافی به بدنه و اتصالات جلوگیری شود.
- فضای کافی برای بازرسی و تعمیرات در نظر گرفته شود.
- پس از نصب، آب‌بندی اتصالات و عملکرد شیر بررسی شود.
راهنمای خرید شیر فنردار PN16
- سایز خط: بین DN50 تا DN400، متناسب با قطر و دبی موردنیاز
- رده فشاری: PN10 یا PN16، سازگار با فشار واقعی سیستم
- نوع آب‌بندی: لاستیکی (تا ۷۰ درجه) یا فلزی (تا ۱۰۰ درجه) بر اساس دمای سیال
- جنس دیسک: برنز یا استیل زنگ‌نزن، بر اساس نوع سیال و بودجه پروژه
- نیاز به نسخه پیشرفته: در صورت ریسک بالای ضربه قوچ، نسخه مخزن‌دار با پرشر سوئیچ را استعلام بگیرید
سؤالات پرتکرار خریداران
آیا این محصول همان «شیر ضدضربه قوچ» است؟
بله، این مدل فنردار وگ بیهمتا با همین هدف طراحی شده و در بازار هم با نام «شیر ضدضربه قوچ» شناخته می‌شود.
چه فرقی با شیر یکطرفه معمولی (لولایی) دارد؟
بسته‌شدن آن به‌خاطر فنر داخلی سریع‌تر و کنترل‌شده‌تر است و ریسک ضربه فشاری خط را کاهش می‌دهد؛ شیر لولایی ساده فقط با فشار سیال بسته می‌شود.
آیا نسخه دیسک برنزی و استیل قیمت متفاوت دارند؟
معمولاً بله، جنس دیسک روی قیمت نهایی اثر دارد؛ برای قیمت دقیق هر سایز و جنس با ما تماس بگیرید.
امکان خرید تک‌عددی هم هست؟
بله، هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها انجام می‌شود؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.
محصولات مرتبط
خرید و مشاوره شیر فنردار PN16 وگ بیهمتا
اگر ایستگاه پمپاژ یا خط لوله شما در معرض ریسک ضربه قوچ است، تیم فنی گسترش صنعت نوین می‌تواند سایز، جنس دیسک و نوع آب‌بندی مناسب شرایط شما را قبل از خرید بررسی کند.
برای استعلام قیمت، موجودی و مشاوره رایگان با گسترش صنعت نوین در ارتباط باشید.
نقد و بررسی
نقد و بررسی تخصصی
شیر یکطرفه دریچه‌ای فنردار (ضربه‌قوچی) PN16 وگ بیهمتا — بررسی فنی
معروف به شیر یکطرفه فنردار، شیر ضدضربه قوچ و Disk Check Valve with Lever and Spring-Hammer Effect در بازار صنعت آب و پمپاژ

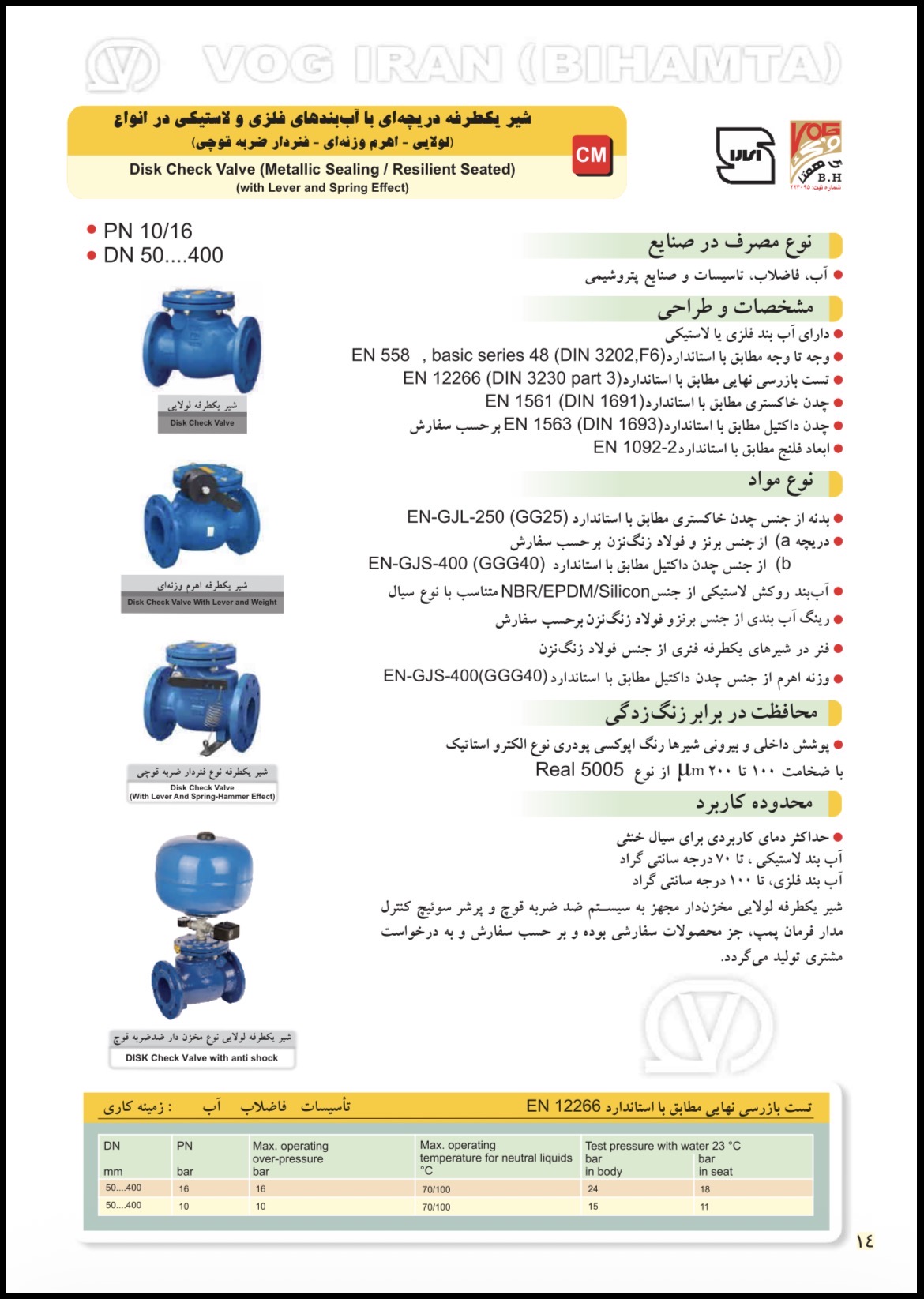

صفحه اول کاتالوگ — مشخصات، جنس مواد و محدوده کاربرد

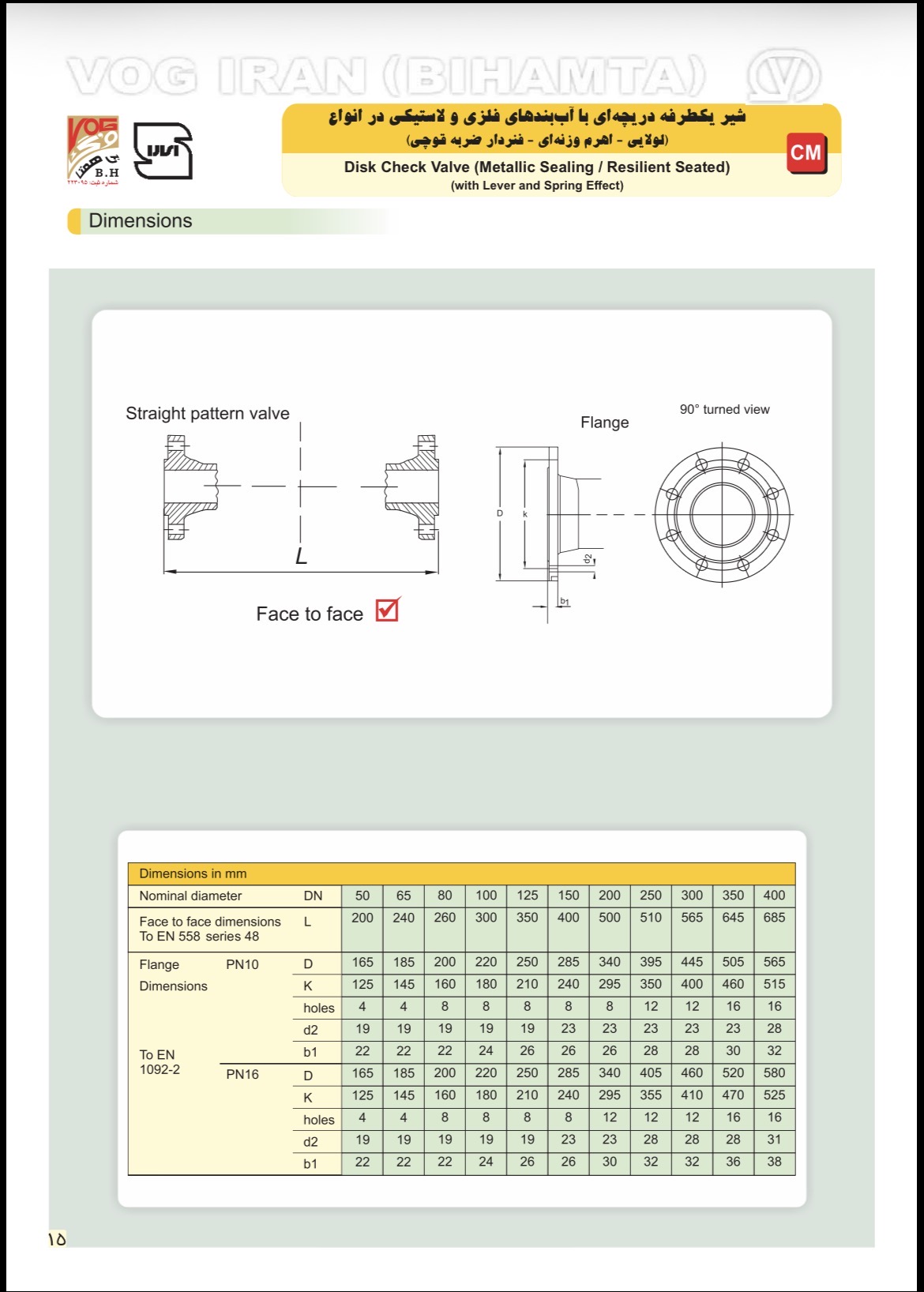

صفحه دوم کاتالوگ — نقشه ابعادی و جدول Dimensions
فشار کاریPN 16
دمای کاری70-100°C
جنس بدنهCast Iron
مکانیزمSpring / Anti-Hammer
✓ نقاط قوت
- مکانیزم فنر پشت دیسک، بسته‌شدن سریع و کنترلشده شیر را همزمان با قطع پمپ یا افت فشار فراهم می‌کند و اثر ضربه قوچ (Water Hammer) در خط لوله را به حداقل می‌رساند
- قابل تولید با آب‌بندی فلزی یا لاستیکی (روکش NBR/EPDM/Silicon متناسب با نوع سیال)، بسته به نیاز پروژه
- بدنه از چدن خاکستری EN-GJL-250 (GG25) یا در صورت سفارش چدن داکتیل EN-GJS-400 (GGG40)، متناسب با شرایط فشار و بار خط
- دیسک از جنس چدن داکتیل با رینگ آب‌بندی برنزی یا استیل (بر حسب سفارش)، مقاوم در برابر سایش و خوردگی
- فنر از جنس فولاد زنگ‌نزن، مقاوم در برابر خوردگی و خستگی ناشی از سیکل‌های مکرر باز و بسته شدن
- مطابقت ابعادی با استاندارد EN 558 basic series 48 و فلنج EN 1092-2
! نکات قابل توجه
- حداکثر دمای کاربردی سیال با آب‌بند لاستیکی ۷۰ درجه سانتی‌گراد و با آب‌بند فلزی تا ۱۰۰ درجه سانتی‌گراد است؛ انتخاب نوع آب‌بندی باید متناسب با دمای سرویس انجام شود
- نسخه مخزن‌دار مجهز به سیستم ضدضربه قوچ پیشرفته‌تر و پرشر سوئیچ کنترل مدار فرمان پمپ، جزو محصولات سفارشی است و باید جداگانه استعلام شود
- جنس اورینگ و روکش لاستیکی باید متناسب با نوع سیال عبوری انتخاب شود تا از کاهش عمر آب‌بندی جلوگیری شود
تفاوت با نوع لولایی ساده و اهرم‌وزنه‌ای در نوع لولایی ساده، دیسک تنها با فشار سیال باز و بسته می‌شود و هیچ وسیله کنترلی اضافه‌ای ندارد؛ در نوع اهرم‌وزنه‌ای، وزنه روی اهرم بیرون بدنه سرعت بسته‌شدن را کنترل می‌کند. در نوع فنردار (ضربه‌قوچی)، فنر پشت دیسک با نیروی ثابت و سریع، دیسک را به محض افت فشار یا توقف پمپ می‌بندد و به همین دلیل برای خطوط پمپاژ حساس به ضربه قوچ (مانند ایستگاه‌های پمپاژ آب) مناسب‌ترین گزینه از این خانواده محسوب می‌شود.
جمع‌بندی
برای خطوط پمپاژ آب، فاضلاب، تاسیسات و پتروشیمی که در معرض خطر ضربه قوچ ناشی از توقف ناگهانی پمپ یا افت سریع فشار هستند، شیر یکطرفه دریچه‌ای فنردار وگ بیهمتا با مکانیزم بسته‌شدن سریع و فنر فولاد زنگ‌نزن، گزینه‌ای مطمئن‌تر از نوع لولایی ساده در سایزهای DN50 تا DN400 است.
SPRING / ANTI-HAMMER CAST/DUCTILE IRON DN50-400 PN 10/16 EN 558 series 48
مشخصات فنی و فشار تست
| محدوده DN (mm) | PN (bar) | حداکثر فشار کاری (bar) | حداکثر دما (°C) | فشار تست بدنه (bar) | فشار تست سیت (bar) |
|---|---|---|---|---|---|
| 50...400 | 10 | 10 | 70/100 | 15 | 11 |
| 50...400 | 16 | 16 | 70/100 | 24 | 18 |
دمای ۷۰ درجه مربوط به آب‌بندی لاستیکی و دمای ۱۰۰ درجه مربوط به آب‌بندی فلزی است.
جدول ابعاد فلنج (EN 1092-2 – وجه‌به‌وجه EN 558 series 48)
| DN (mm) |
L وجه تا وجه (mm) |
فلنج PN10 | فلنج PN16 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D | K | سوراخ | d2 | b1 | D | K | سوراخ | d2 | b1 | ||
| 50 | 200 | 165 | 125 | 4 | 19 | 22 | 165 | 125 | 4 | 19 | 22 |
| 65 | 240 | 185 | 145 | 4 | 19 | 22 | 185 | 145 | 4 | 19 | 22 |
| 80 | 260 | 200 | 160 | 8 | 19 | 22 | 200 | 160 | 8 | 19 | 22 |
| 100 | 300 | 220 | 180 | 8 | 19 | 24 | 220 | 180 | 8 | 19 | 24 |
| 125 | 350 | 250 | 210 | 8 | 19 | 26 | 250 | 210 | 8 | 19 | 26 |
| 150 | 400 | 285 | 240 | 8 | 23 | 26 | 285 | 240 | 8 | 23 | 26 |
| 200 | 500 | 340 | 295 | 8 | 23 | 26 | 340 | 295 | 12 | 23 | 30 |
| 250 | 510 | 395 | 350 | 12 | 23 | 28 | 405 | 355 | 12 | 28 | 32 |
| 300 | 565 | 445 | 400 | 12 | 23 | 28 | 460 | 410 | 12 | 28 | 32 |
| 350 | 645 | 505 | 460 | 16 | 23 | 30 | 520 | 470 | 16 | 28 | 36 |
| 400 | 685 | 565 | 515 | 16 | 28 | 32 | 580 | 525 | 16 | 28 | 38 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن خاکستری EN-GJL-250 (GG25) — چدن داکتیل بر حسب سفارش |
| دریچه (دیسک) | برنز یا فولاد زنگ‌نزن (بر حسب سفارش) / چدن داکتیل EN-GJS-400 (GGG40) |
| فنر | فولاد زنگ‌نزن |
| آب‌بند روکش لاستیکی | NBR / EPDM / Silicon (متناسب با نوع سیال) |
| رینگ آب‌بندی | برنز یا فولاد زنگ‌نزن (بر حسب سفارش) |
| پوشش ضد خوردگی | رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) |
سوالات متداول
شیر یکطرفه فنردار چه تفاوتی با شیر یکطرفه لولایی ساده دارد؟
در نوع لولایی ساده، دیسک فقط با فشار سیال باز و بسته می‌شود. در نوع فنردار، فنر پشت دیسک با نیرویی ثابت باعث بسته‌شدن سریع و کنترلشده دیسک می‌شود که اثر ضربه قوچ ناشی از توقف ناگهانی جریان را کاهش می‌دهد.
این شیر تا چه دمایی قابل استفاده است؟
با آب‌بندی لاستیکی تا ۷۰ درجه سانتی‌گراد و با آب‌بندی فلزی تا ۱۰۰ درجه سانتی‌گراد قابل استفاده است.
آیا نسخه مخزن‌دار با سیستم ضدضربه قوچ پیشرفته موجود است؟
بله، نسخه مخزن‌دار مجهز به سیستم ضدضربه قوچ و پرشر سوئیچ کنترل مدار فرمان پمپ به‌صورت سفارشی و بر اساس درخواست مشتری تولید می‌شود.
محصولات مرتبط
- یکطرفه دریچه‌ای لولایی PN16 (بدون فنر، فشار سیال کنترل‌کننده)
- شیر وزنه‌ای PN16 (کنترل با اهرم و وزنه)
- شیر یکطرفه ویفری دریچه برنزی (نصب بین دو فلنج)
- شیر یکطرفه ویفری دریچه استیل
استعلام قیمت و مشاوره فنی
برای استعلام قیمت، موجودی سایز موردنظر و انتخاب نوع آب‌بندی مناسب سیال خط، با کارشناسان گسترش صنعت نوین در ارتباط باشید.
