نوع محصول:ویفری اهرمی PN16 دیسک استیل وگ بی همتا
برند:وگ بی همتا
کلاس فشار:PN16
نوع اتصال:ویفری / بین فلنجی (Wafer)

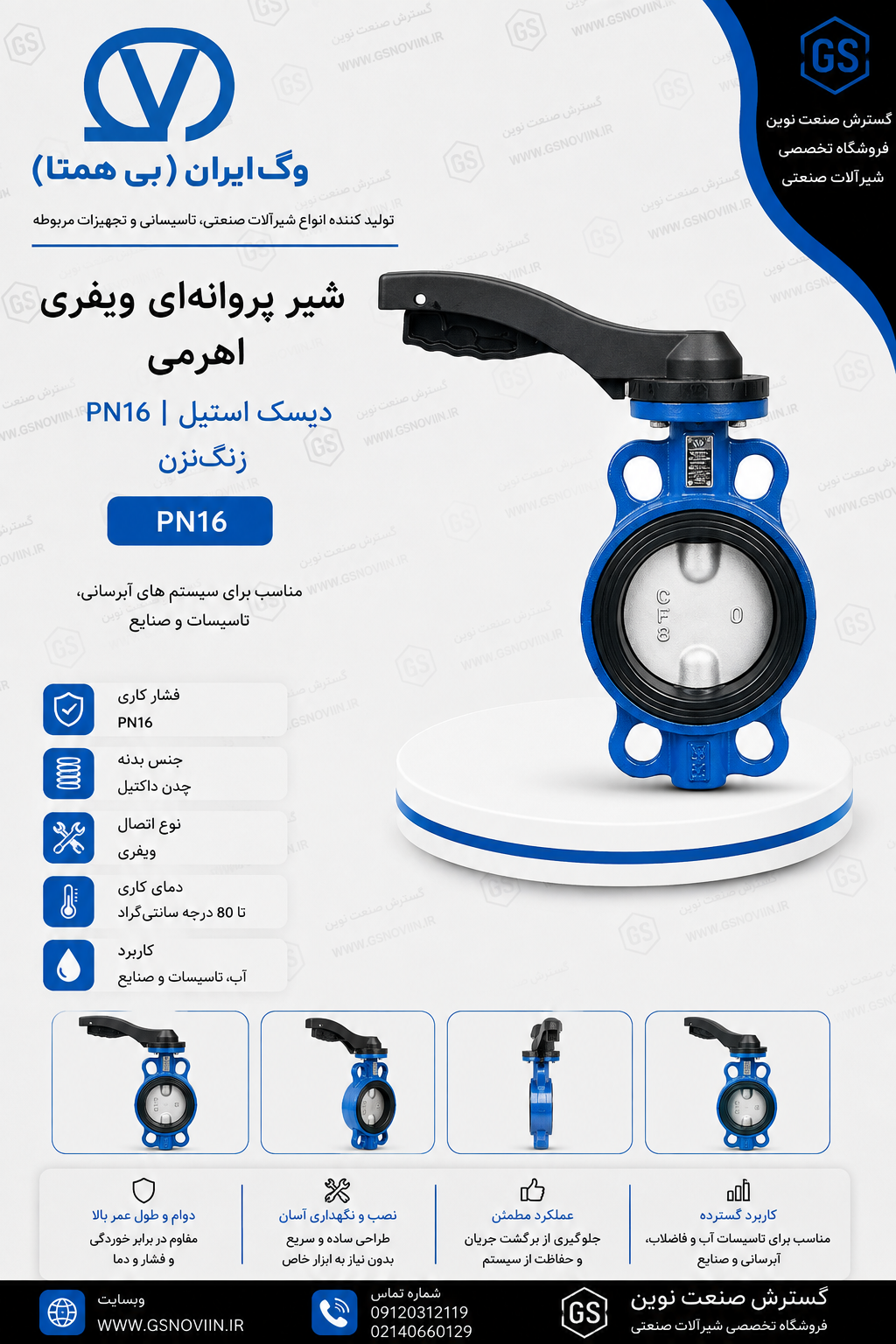

شیر پروانهای ویفری اهرمی PN16 دیسک استیل زنگنزن وگ بیهمتا
VOG Bihamta Wafer Type Butterfly Valve – Lever Operated, PN16, Stainless Steel Disc
برند:وگ بی همتا
انواع سایز ها به اینچ
مشخصات
نوع محصول
ویفری اهرمی PN16 دیسک استیل وگ بی همتا
برند
وگ بی همتا
کلاس فشار
PN16
نوع اتصال
ویفری / بین فلنجی (Wafer)
نوع عملکرد
اهرم دستی (Lever Operated)
نوع مکانیزم
چرخش 90 درجه (Quarter Turn)
جنس بدنه
چدن داکتیل مطابق DIN EN 1563 و DIN 1693
جنس دیسک
استنلس‌استیل SS304
جنس محور
استنلس‌استیل AISI 420
جنس اهرم
آلومینیوم
جنس آب بندی
EPDM / NBR
نوع آب بندی
لاستیکی (Resilient Seated)
جهت جریان
دوطرفه (Bi-directional)
پوشش سطحی
رنگ پودری الکترواستاتیک
دمای کاری
حداکثر حدود 70 درجه سانتی‌گراد
سیالات قابل استفاده
آب، آب خام، آب صنعتی و سایر سیالات سازگار با EPDM یا NBR
کاربرد اصلی
قطع و وصل و کنترل جریان در خطوط انتقال آب، تأسیسات، سیستم‌های آبرسانی و کاربردهای صنعتی
ویژگی خاص
دیسک استیل SS304، طراحی ویفری کم‌حجم، عملکرد اهرمی سریع و مناسب برای خطوط PN16.
شیر پروانهای ویفری اهرمی چه کاربردی دارد؟
برای قطع و وصل جریان و کنترل نسبی دبی در خطوط لوله استفاده می‌شود.
جنس دیسک این مدل چیست؟
دیسک از استنلس‌استیل SS304 ساخته شده است و مقاومت مناسبی در برابر خوردگی دارد.
اتصال ویفری یعنی چه؟
شیر بین دو فلنج خط لوله قرار می‌گیرد و با پیچ‌های فلنجی در محل نصب ثابت می‌شود؛ به همین دلیل طراحی آن نسبتاً کم‌حجم و سبک است.
عملکرد اهرمی چه مزیتی دارد؟
اهرم امکان باز و بسته کردن سریع شیر را با چرخش 90 درجه فراهم می‌کند و برای کنترل دستی سریع مناسب است.
PN16 یعنی چه؟
PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.
دمای کاری این شیر چقدر است؟
حداکثر دمای کاری اعلام‌شده برای این مدل حدود 70 درجه سانتی‌گراد است.
این شیر برای چه سیالاتی مناسب است؟
کاربرد اصلی آن در خطوط آب، آب خام و آب صنعتی و سایر سیالات سازگار با EPDM یا NBR است.
آیا این شیر برای تنظیم جریان مناسب است؟
بله، با تغییر موقعیت دیسک می‌توان جریان را به‌صورت نسبی کنترل کرد؛ بااین‌حال برای کنترل دقیق و دائمی دبی، باید انتخاب شیر بر اساس شرایط فرآیند و افت فشار انجام شود.
تفاوت این مدل با شیر پروانهای ویفری گیربکسی چیست؟
مدل اهرمی برای باز و بسته کردن سریع دستی مناسب است، درحالی‌که مدل گیربکسی برای سایزهای بزرگ‌تر یا شرایطی که گشتاور بیشتری برای باز و بسته کردن شیر نیاز است، کاربرد دارد.
توضیحات
برای خطوط لوله معمول ساختمانی و صنعتی با قطر ۵۰ تا ۱۵۰ میلی‌متر که نیاز به شیر پروانهای سبک، اقتصادی و با عملیات دستی سریع دارید، این مدل با دسته اهرمی قفل‌شونده و دیسک استیل زنگنزن وگ بیهمتا از گسترش صنعت نوین قابل تهیه است.
شیر پروانهای ویفری اهرمی PN16 دیسک استیل زنگنزن وگ بیهمتا
PN16DN50-150SS304 DiskLever OperatedWafer Type
این محصول برای چه کسی و کجا کاربرد دارد
پیمانکار تأسیساتی
برای خطوط لوله ساختمانی، تهویه و آبرسانی در سایزهای متداول، جایی که شیر باید به‌سرعت با دست باز و بسته شود بدون نیاز به ابزار یا گیربکس.
تعمیر و نگهداری
برای نقاطی از خط که به‌طور مکرر (چند بار در روز یا هفته) قطع و وصل می‌شود، دسته اهرمی سریع‌تر از گیربکس عمل می‌کند.
واحد خرید صنعتی
برای تأمین یکجا در کنار سایر شیرآلات پروژه، با گزینه سفارش تک‌عددی یا عمده و امکان دریافت پیش‌فاکتور سریع.
چرا این نسخه (اهرمی، سایز ۵۰ تا ۱۵۰) را انتخاب کنیم
- 1
عملیات سریع‌تر از نوع گیربکسی: در این رنج سایز، نیروی لازم برای چرخاندن دیسک کم است؛ دسته اهرمی بدون کاهش‌دنده، باز و بسته کردن را در چند ثانیه ممکن می‌کند.
- 2
قیمت مناسب‌تر نسبت به نسخه گیربکسی: نبود مکانیزم گیربکس، هزینه تمام‌شده و وزن محصول را برای همین رنج سایز کاهش می‌دهد.
- 3
قفل در هر زاویه دلخواه: دسته اهرمی دارای پلاک دندانه‌دار برای ثابت نگه‌داشتن دیسک در هر درجه بین صفر تا ۹۰ درجه است، مناسب برای تنظیم دبی جریان نیز هست.
- 4
سبک و کم‌حجم: نصب و جابه‌جایی در فضاهای محدود سقف کاذب یا شفت تأسیسات ساده‌تر از نسخه‌های گیربکسی سنگین‌تر است.
اگر سایز خط شما DN200 به بالاست: در آن رنج، دیسک به چدن داکتیل تغییر می‌کند و عملگر گیربکسی جایگزین دسته اهرمی می‌شود تا نیروی لازم برای اپراتور کمتر بماند؛ مشخصات آن مدل را اینجا ببینید: شیر پروانهای ویفری گیربکسی PN16 دیسک چدن داکتیل.
روند سفارش
- تماس یا ارسال پیامسایز (DN) موردنیاز و نوع سیال خط را از طریق تماس یا واتس‌اپ اعلام کنید.
- بررسی و پیشنهاد فنیدر صورت نیاز، کارشناس ما نوع لاستیک آب‌بندی مناسب سیال شما را مشخص می‌کند.
- استعلام قیمت و صدور پیش‌فاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام و پیش‌فاکتور صادر می‌شود.
- تحویل و مدارکمحصول همراه با مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده می‌شود.
سؤالات پرتکرار خریداران
آیا امکان خرید تک‌عددی وجود دارد یا فقط بسته‌ای؟
هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.
برای خط بخار یا روغن هم همین نسخه مناسب است؟
باید نوع لاستیک آب‌بندی متناسب با سیال (SILICON برای بخار، NBR برای روغن) هنگام سفارش اعلام شود؛ نوع استاندارد کارخانه با EPDM برای آب و فاضلاب است.
اگر سایز دقیق لوله را نمی‌دانم چه کنم؟
کافی است قطر لوله یا فلنج محل نصب را بگویید تا کارشناسان ما سایز و مشخصات مناسب را پیشنهاد دهند.
استعلام قیمت و مشاوره خرید
برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان انتخاب نوع مناسب، با گسترش صنعت نوین در ارتباط باشید.
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانهای ویفری اهرمی PN16 دیسک استیل زنگنزن وگ بیهمتا
در بازار تاسیسات صنعتی با نام‌های شیر پروانهای دسته‌ای ویفری، باترفلای ولو اهرمی دیسک استیل و Butterfly Valve Wafer Type, Lever Operated, Stainless Disc نیز شناخته می‌شود
شیر پروانهای ویفری یکی از رایج‌ترین انواع شیرهای قطع‌وصل در خطوط لوله با فشار متوسط است؛ یک دیسک گردان درون بدنه باریک، مسیر عبور سیال را با کسری از یک چرخش کامل باز یا بسته می‌کند. مدل اهرمی وگ بیهمتا برای مواقعی طراحی شده که اپراتور نیاز به تنظیم دستی، سریع و بدون برق میزان بازشدگی شیر را دارد. کاربرد رایج آن ورودی و خروجی پمپ‌ها، شبکه‌های توزیع آب و فاضلاب، و خطوط جانبی تاسیسات و صنایع پتروشیمی است.
خلاصه فنی
محدوده سایز DN50 تا DN300 در کلاس فشار PN16؛ بدنه چدن داکتیل، دیسک در سایزهای DN50 تا DN150 از فولاد زنگنزن گرید SS304 و در سایزهای DN200 تا DN300 از چدن داکتیل. نصب ویفری بین دو فلنج، دسته اهرمی قفل‌شونده بین صفر تا ۹۰ درجه، حداکثر دمای کاری ۷۰ درجه سانتی‌گراد با آب‌بند EPDM.
مشخصات فنی و جنس اجزا — کاتالوگ رسمی وگ ایران (بیهمتا)
جدول ابعاد و نقشه فنی (Dimensions) — ISO 5211 Top Flange
فشار کاریPN 16
دمای کاریMax 70°C
جنس بدنهGGG40
دیسک (DN50-150)SS 304
مشخصات فنی
مشخصه
مقدار
محدوده سایز (DN)
50 ... 300 mm
فشار کاری اسمی
PN 16 (نیز موجود در PN10)
حداکثر فشار کاری مجاز (PN16 / PN10)
16 bar / 10 bar
حداکثر دما — آب‌بند EPDM
70 °C
حداکثر دما — آب‌بند NBR
100 °C
حداکثر دما — آب‌بند SILICON
180 °C
تست فشار بدنه (PN16 / PN10)
24 bar / 15 bar
تست فشار نشیمنگاه (PN16 / PN10)
18 bar / 11 bar
نوع عملکرد
دسته اهرمی، قفل‌شونده بین 0 تا 90 درجه (قابل ارتقا به گیربکس یا عملگر پنوماتیک)
نسبت گیربکس (در صورت ارتقا)
25:1 / 30:1 / 50:1
استاندارد طراحی و ساخت
DIN EN 593, basic DIN 3354
استاندارد وجه‌به‌وجه
DIN EN 558, series 20 / DIN 3202-K1 / ISO 5752 series 20
استاندارد فلنج بالایی (اتصال عملگر)
ISO 5211
استاندارد تست بازرسی نهایی
DIN EN 12266 / DIN 3230-3 / ISO 5208
نکته شفافیت فنی درباره جنس دیسک طبق کاتالوگ رسمی سازنده، دیسک فولاد زنگنزن SS304 فقط در سایزهای DN50 تا DN150 استاندارد کارخانه است. در سایزهای DN200 تا DN300، دیسک به‌صورت استاندارد از چدن داکتیل EN-GJS-400 (GGG40) با پوشش پودری الکترواستاتیک عرضه می‌شود، نه فولاد. برای سایز DN200 به بالا با نیاز قطعی به دیسک استیل، پیش از سفارش با واحد فنی گسترش صنعت نوین هماهنگ کنید.
✓ نقاط قوت
- دسته اهرمی با قابلیت قفل‌شدن در هر موقعیت بین صفر تا ۹۰ درجه، تنظیم دقیق درصد بازشدگی بدون نیاز به گیربکس
- دیسک از فولاد زنگنزن گرید SS304 در سایزهای DN50 تا DN150، با مقاومت بالاتر در برابر خوردگی نسبت به دیسک چدنی
- نصب ویفری میان دو فلنج، وزن و ابعاد کمتر و هزینه پیچ و مهره پایین‌تر نسبت به نمونه فلنجدار هم‌سایز
- در پروژه‌های نیازمند کنترل از راه دور یا گشتاور بالاتر، همین بدنه با نسخه گیربکسی دیسک استیل وگ بیهمتا نیز عرضه می‌شود (نسبت‌های 25:1، 30:1 یا 50:1)
- سه گزینه آب‌بندی لاستیکی متناسب با نوع سیال: EPDM برای آب و فاضلاب، NBR برای مواد روغنی، SILICON برای بخار تا ۱۸۰ درجه
- قابلیت نصب بین فلنج‌های ساخته‌شده بر اساس چند استاندارد رایج همزمان: EN1092-2، ISO 7005، ASME B16.1 Class125 و ASME B16.5 Class150
- تست بازرسی نهایی مطابق استانداردهای DIN EN 12266، DIN 3230-3 و ISO 5208
! نکات قابل توجه
- دیسک استیل فقط تا سایز DN150 استاندارد کارخانه است؛ سایزهای DN200 تا DN300 با دیسک چدن داکتیل عرضه می‌شوند، نه فولاد
- حداکثر دمای کاری استاندارد با آب‌بند EPDM، ۷۰ درجه سانتی‌گراد است؛ دمای بالاتر نیاز به اعلام قبلی به کارخانه دارد
- در نوع ویفری، پیچ‌ها از هر دو فلنج خط عبور می‌کنند؛ اگر پروژه نیاز به باز کردن یک‌طرفه انتهای خط دارد، مدل لاگ اهرمی دیسک استیل وگ بیهمتا مناسب‌تر است
ویفری در برابر لاگ (Lug) نوع ویفری با پیچ‌های عبوری از هر دو فلنج بین دو لوله محکم می‌شود؛ سبک‌تر و ارزان‌تر است اما برای جداسازی یک‌طرفه انتهای خط مناسب نیست. نوع لاگ (Lug) دارای سوراخ‌های رزوه‌شده مجزا روی بدنه است و امکان باز کردن یک طرف خط را بدون افت فشار در طرف دیگر می‌دهد؛ هر دو نوع در همین خانواده محصول وگ بیهمتا با مشخصات بدنه، دیسک و استاندارد یکسان تولید می‌شوند.
جمع‌بندی
در خطوط آب، فاضلاب، تاسیسات، صنایع غذایی و پتروشیمی که نیاز به قطع/وصل دستی سریع، قفل‌شوندگی دقیق در هر درصد بازشدگی و مقاومت بالای دیسک در برابر خوردگی دارند، این شیر در سایزهای DN50 تا DN150 با دیسک استیل گزینه قابل اتکایی است. برای سایزهای DN200 تا DN300 نسخه استاندارد کارخانه با دیسک چدن داکتیل عرضه می‌شود.
BUTTERFLY VALVE WAFER LEVER OPERATED SS304 DISC (DN50-150) DN50-DN300 PN16
جدول ابعاد اصلی (mm)
DN
50
65
80
100
125
150
200
250
300
A
110
120
127
137
151
168
197
234
278
B
56
67
75
83
103
115
142
177
201
C
99
120
136
156
186
212
257
328
367
D (سوراخ دسته)
90
90
90
90
90
90
125
125
125
H1 (با اهرم)
228
249
246
282
316
345
414
486
557
H2 (با گیربکس)
258
279
309
327
374
403
459
472
490
فلنج ISO 5211
F07
F07
F07
F07
F07
F07
F10
F10
F10
نسبت گیربکس
24:1
24:1
24:1
24:1
24:1
24:1
30:1
30:1
50:1
برای دیدن بقیه ستون‌ها، جدول را به چپ بکشید
جدول کامل شامل کد و فشار عملگر پنوماتیک برای هر سایز نیز در کاتالوگ فنی موجود است.
جنس قطعات
نام قطعه
جنس
بدنه
چدن داکتیل مطابق DIN EN 1563, DIN 1693 — یا چدن خاکستری DIN EN 1561, DIN 1691 (برحسب سفارش)
دیسک (پروانه) — DN50 تا DN150
فولاد زنگنزن گرید SS304
دیسک (پروانه) — DN200 تا DN300
چدن داکتیل مطابق DIN EN 1563, DIN 1693
پوسته گیربکس (در صورت نصب)
چدن داکتیل مطابق DIN EN 1563, DIN 1693
شفت گیربکس
Ck45
محور شیر
فولاد زنگنزن با ۱۳٪ کروم (AISI 420)
دسته و اهرم
آلومینیوم اکسترود شده
لاستیک آب‌بندی
EPDM (آب/فاضلاب) — NBR (روغنی/آلی) — SILICON (بخار)
کاتالوگ رسمی و راهنمای انتخاب وگ بی‌همتامعرفی برند، استانداردها و راهنمای انتخاب سایز و جنس دیسک در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهره‌برداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتش‌نشانی است و دارای گواهینامه‌های ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) می‌باشد. این محصول توسط گسترش صنعت نوین عرضه می‌شود.
سوالات متداول
تفاوت این مدل با نسخه گیربکسی یا مدل لاگ چیست؟
این مدل با دسته اهرمی و قفل‌شوندگی دستی کار می‌کند و برای نصب بین دو فلنج (ویفری) طراحی شده. اگر پروژه به کنترل با گشتاور بالاتر نیاز دارد، نسخه گیربکسی همین مدل و اگر نیاز به باز کردن یک‌طرفه انتهای خط دارد، مدل لاگ اهرمی مناسب‌تر است.
دیسک شیر پروانهای ویفری اهرمی از چه جنسی است؟
در سایزهای DN50 تا DN150، دیسک از فولاد زنگنزن گرید SS304 است. در سایزهای DN200 تا DN300، دیسک استاندارد از چدن داکتیل مطابق DIN EN 1563 عرضه می‌شود.
دسته اهرمی این شیر چه محدوده چرخشی دارد؟
دسته اهرمی بین صفر تا ۹۰ درجه چرخش دارد و در هر موقعیت دلخواه در این محدوده قابل قفل‌شدن است.
حداکثر دما و فشار کاری این شیر چقدر است؟
در کلاس فشار PN16 حداکثر فشار کاری ۱۶ بار است. حداکثر دما بسته به جنس لاستیک آب‌بندی متفاوت است: تا ۷۰ درجه با EPDM، تا ۱۰۰ درجه با NBR و تا ۱۸۰ درجه با SILICON.
این شیر را از کجا و با چه گارانتی می‌توان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و جنس دیسک مناسب با شماره‌های ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
