نام محصول:شیر ویفری پروانهای اهرمی PN16 دیسک استیل میراب
برند:میراب (MIRAB)
فشار اسمی:PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد:اهرمی (Lever Operated)
شیر ویفری پروانهای اهرمی PN16 دیسک استیل – میراب
MIRAB PN16 Wafer Butterfly Valve Lever Operated Stainless Steel Disc
برند:میراب
انواع سایز ها به اینچ
مشخصات
نام محصول
شیر ویفری پروانهای اهرمی PN16 دیسک استیل میراب
برند
میراب (MIRAB)
فشار اسمی
PN16 (حداکثر فشار کاری 16 بار)
نوع عملکرد
اهرمی (Lever Operated)
نوع شیر
پروانهای ویفری (Wafer Type)
جنس بدنه
چدن داکتیل GGG40 / GJS-400
جنس دیسک
استنلس استیل AISI 304
جنس محور (Stem)
استنلس استیل
جنس لاینر / سیت
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
نوع اتصال
ویفری (بین دو فلنج)
کلاس آب بندی
Bubble Tight Shut-off (آب‌بندی کامل)
جهت جریان
دوطرفه
دمای کاری
حدود 10- تا 110+ درجه سانتی‌گراد (بسته به نوع EPDM)
سیالات قابل استفاده
آب، آب شرب، فاضلاب، هوای فشرده و سیالات غیرخورنده
وضعیت کاری
قطع و وصل و کنترل نسبی جریان
نوع نصب
بین دو فلنج (Wafer Mounting)
نوع طراحی
هم‌مرکز (Concentric)
نوع آب بندی
دوطرفه (Bi-Directional Sealing)
ویژگی خاص
وزن کم، نصب آسان، افت فشار کم، عملکرد سریع با اهرم دستی
تست هیدرواستاتیک
DIN EN 12266-1، API 598، ISO 5208
استاندارد فلنج
EN 1092-2 / DIN PN10-PN16
استاندارد تست
EN 12266-1
استاندارد طراحی
DIN EN 593 و API 609 Category A
استاندارد اتصال
DIN EN 1092-2 (PN6/PN10/PN16) و ASME B16.5 Class 150
استاندارد Face to Face
DIN EN 558-1 Series 20
کلاس نشتی
Tight Shut-Off
توضیحات
شیر پروانهای ویفری اهرمی PN16 دیسک استیل میراب — انتخابی مطمئن برای آب شرب و صنعت
✓ کالای اصل میراب ✓ دیسک استینلس استیل ✓ فشار کاری تا ۱۶ بار ✓ ضمانت انطباق با استاندارد
این محصول یکی از مدل‌های خانواده شیر پروانهای برند میراب است که در فروشگاه گسترش صنعت نوین عرضه می‌شود. برای مشاهده کامل شیرهای پروانهای میراب (اهرمی، گیربکسی، برقی و پنوماتیک) به صفحه شیرآلات پروانهای میراب مراجعه کنید.
اگر دنبال شیری هستید که هم دوام صنعتی داشته باشد و هم برای آب شرب و سیالات حساس‌تر مطمئن باشد، شیر پروانهای ویفری اهرمی میراب با دیسک استینلس استیل دقیقاً همین ترکیب را ارائه می‌دهد. طبق کاتالوگ رسمی میراب، بدنه این شیر از چدن داکتیل مقاوم EN 1563 / EN-GJS-400-15 ساخته شده و دیسک آن از استینلس استیل ASTM A351 Gr.CF8 است؛ ترکیبی که هم در برابر ضربه و فشار مقاوم است و هم در برابر خوردگی ناشی از آب دوام می‌آورد. این یعنی یک بار سرمایه‌گذاری می‌کنید و سال‌ها بدون نگرانی از زنگ‌زدگی یا نشتی استفاده می‌کنید.
چرا دیسک استینلس استیل بهترین انتخاب برای شماست؟
دیسک (پروانه) قطعه‌ای است که همیشه در مسیر مستقیم جریان آب قرار دارد و بیشترین سایش و تماس با سیال را تحمل می‌کند. در مدل‌های معمول، این دیسک از چدن داکتیل ساخته می‌شود که برای آب خام و کاربردهای عمومی کافی است؛ اما وقتی صحبت از آب شرب، سیستم‌های آبیاری با کود شیمیایی محلول، یا خطوطی با کیفیت آب حساس‌تر باشد، دیسک استینلس استیل عمر مفید طولانی‌تر و اطمینان بیشتری می‌دهد. این یعنی هزینه کمتر برای تعمیر و تعویض در بلندمدت.
کاربردها
- خطوط آب شرب شهری و روستایی: جایی که کیفیت آب و بهداشت اهمیت بالایی دارد.
- کشاورزی مدرن: سیستم‌های آبیاری قطره‌ای و بارانی که کود محلول از داخل شیر عبور می‌کند.
- صنایع غذایی و دارویی: خطوطی که نیاز به سطح تمیز و بدون خوردگی دارند.
- تاسیسات صنعتی با فشار بالا: خطوط تا ۱۶ بار فشار کاری.
استانداردهای ساخت و کنترل کیفیت
هر شیر پروانهای میراب پیش از عرضه، مطابق استانداردهای بین‌المللی زیر ساخته و تست می‌شود؛ همین موضوع تضمین می‌کند که محصولی که می‌خرید دقیقاً همان چیزی است که در کاتالوگ فنی نوشته شده:
- ابعاد فلنج اتصال: DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
- طول شیر (Face to Face): ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰
- تست فشار و آب‌بندی کارخانه‌ای: DIN EN 12266-1 — برای PN16، تست فشار با آب ۱۸ بار و تست آب‌بندی ۱۶ بار
- شفت: استینلس استیل DIN EN 10088-3 / 1.4021
راهنمای خرید
- قطر لوله (DN): سایز شیر باید دقیقاً با قطر داخلی لوله شما یکسان باشد (رنج موجود: DN20 تا DN300).
- فشار کاری خط: اگر فشار خط شما حداکثر ۱۰ بار است، مدل PN10 اقتصادی‌تر است؛ این مدل PN16 برای فشار تا ۱۶ بار طراحی شده.
- کیفیت آب: برای آب شرب یا سیالات حساس، دیسک استیل انتخاب درست‌تری از دیسک چدنی است.
- اهرمی یا گیربکسی: برای سایزهای بزرگ‌تر یا فشار بالا که چرخاندن دستی سخت می‌شود، مدل گیربکسی راحت‌تر است.
راهنمای نصب
- شیر را بین دو فلنج لوله در حالت باز قرار دهید؛ نیازی به واشر آب‌بندی (گسکت) نیست.
- نصب در هر جهتی (افقی، عمودی، مایل) امکان‌پذیر است.
- پیچ‌های فلنج را ضربدری و با گشتاور یکنواخت سفت کنید.
نگهداری و سرویس دوره‌ای
لاستیک آب‌بندی این شیر بدون نیاز به باز کردن کامل شیر از خط لوله قابل تعویض است؛ در بازدیدهای دوره‌ای کافی است عملکرد اهرم و سفتی پیچ‌های فلنج را چک کنید.
سوالات متداول
آیا ارزش پرداخت هزینه بیشتر برای دیسک استیل را دارد؟
اگر آب شما شرب است، کود شیمیایی از خط عبور می‌کند، یا کیفیت آب حساس است، بله؛ عمر بیشتر و نیاز کمتر به تعویض، هزینه اولیه بیشتر را در بلندمدت جبران می‌کند.
تفاوت PN16 با PN10 چیست؟
تفاوت در حداکثر فشار کاری مجاز است؛ PN16 تا ۱۶ بار و PN10 تا ۱۰ بار تست و تایید شده است.
آیا این شیر برای کشاورزی هم مناسب است؟
بله، به‌ویژه در سیستم‌های آبیاری که کود محلول از خط عبور می‌کند، دیسک استیل نسبت به چدن دوام بیشتری دارد.
برای انتخاب سایز، کلاس فشار و جنس دیسک مناسب پروژه‌تان، همین حالا با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدمحصولات مرتبط از خانواده شیر پروانهای میراب:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانهای ویفری اهرمی PN16 دیسک استیل میراب — مدل BCW
معروف به شیر پروانهای ویفری دیسک استیل میراب، Wafer Butterfly Valve Lever Type Stainless Disc و شیر پروانهای بدون فلنج در تأسیسات آب، فاضلاب و صنعتی

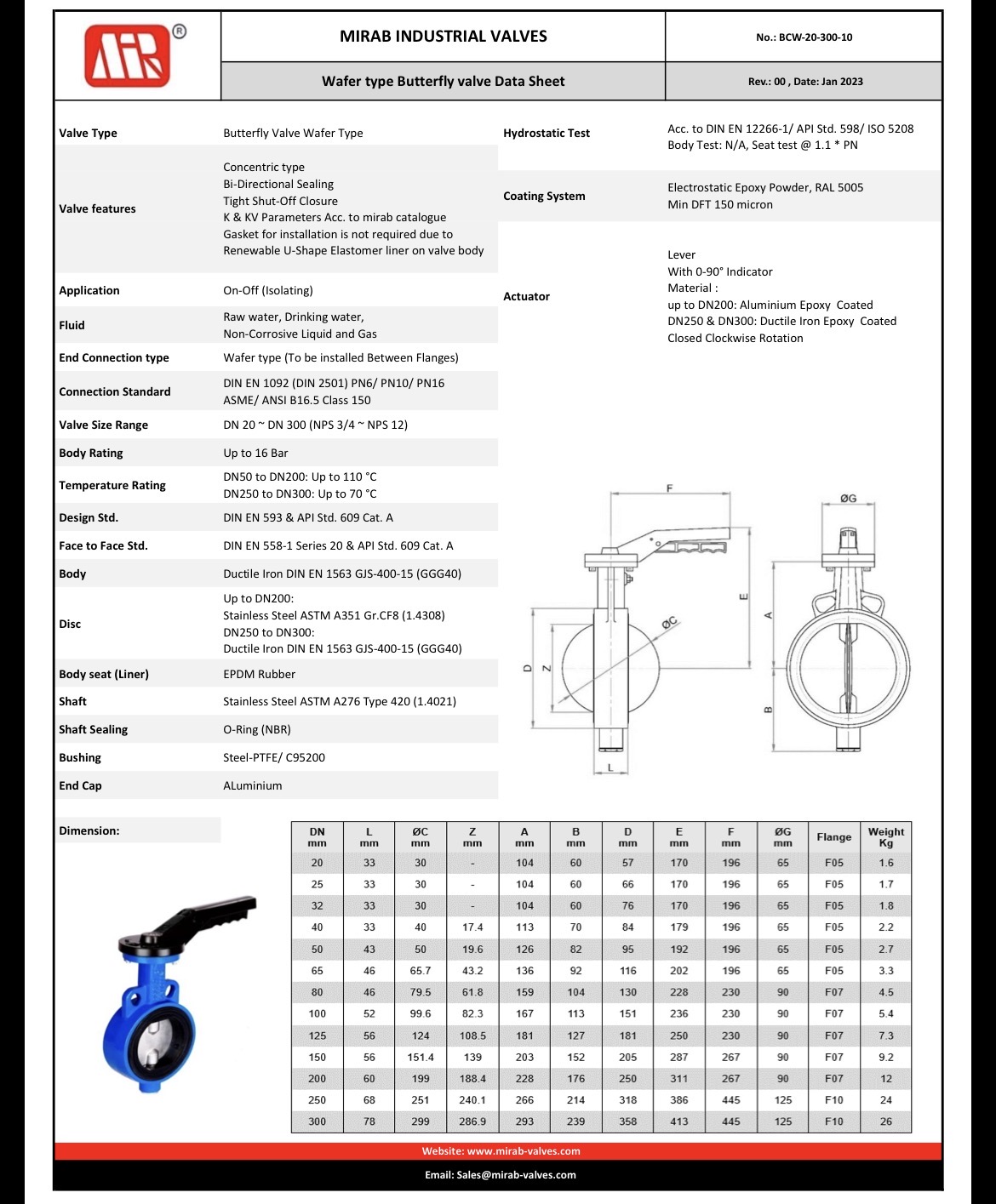

کاتالوگ رسمی میراب — مشخصات کلی BCW

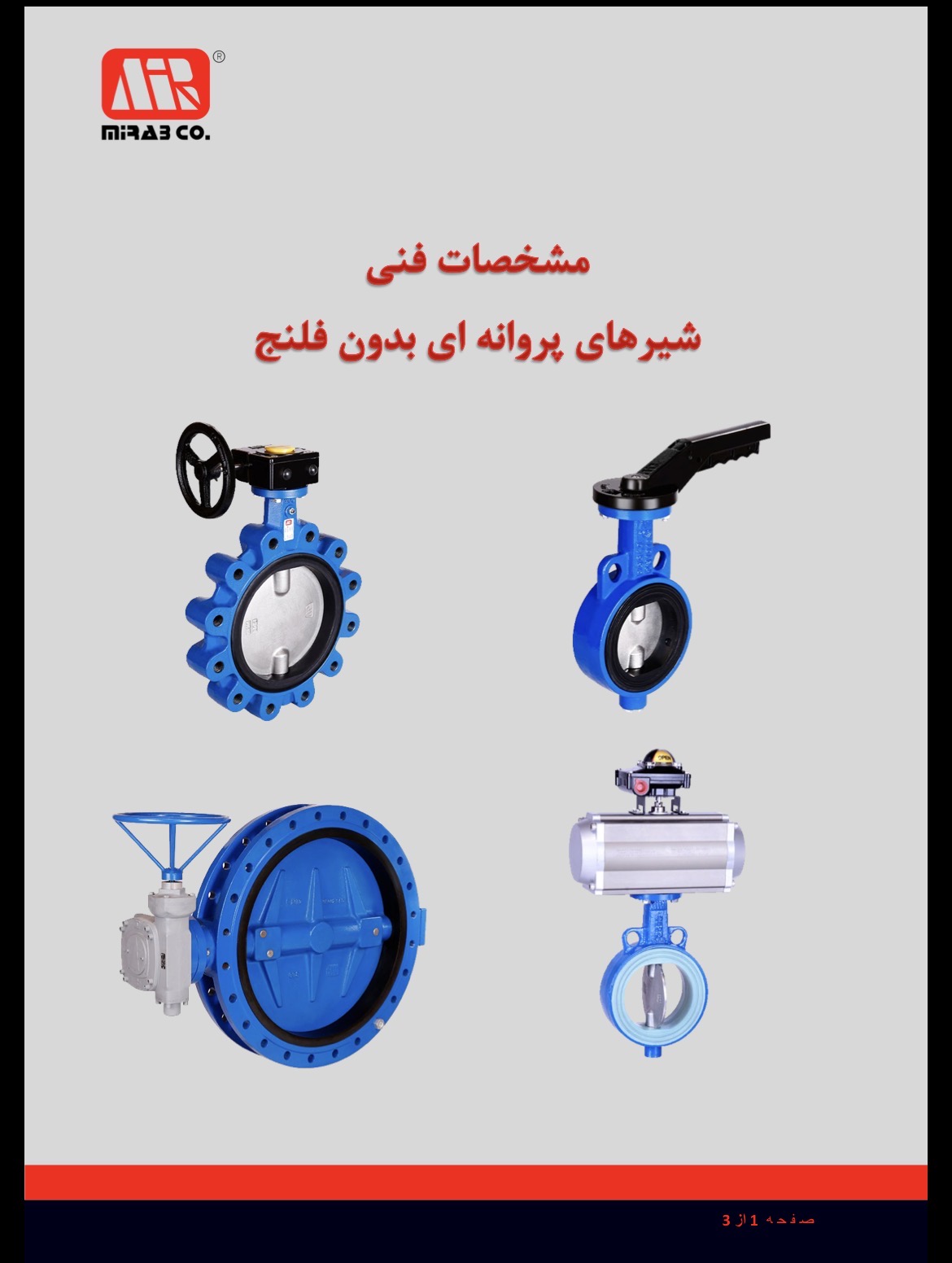

دیتاشیت فنی — ابعاد و فشار کاری PN16

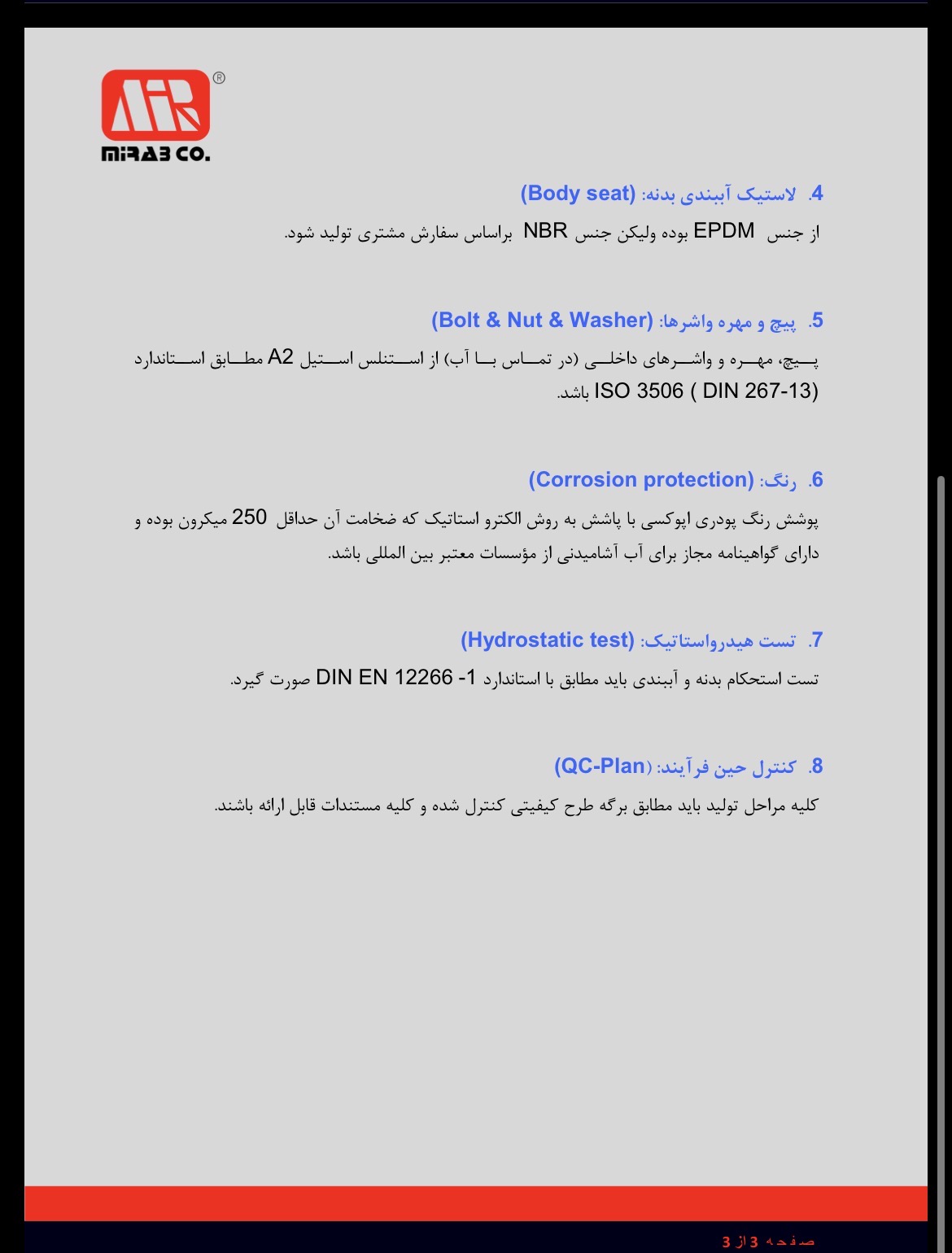

جنس قطعات و استاندارد ساخت
فشار کاریPN 16
رنج DN20 – 300
بدنهDuctile Iron
دیسکStainless Steel
✓ نقاط قوت
- ⚙دیسک از جنس استینلس استیل، مقاوم‌تر در برابر خوردگی و سایش نسبت به دیسک چدنی؛ مناسب آب شرب و سیالات حساس‌تر
- ⚙بدنه از چدن داکتیل EN 1563 / EN-GJS-400-15، مناسب فشار کاری تا ۱۶ بار
- ⚙لاستیک آب‌بندی U-شکل داخل بدنه، آب‌بندی از هر دو سمت پروانه، بدون نیاز به واشر (گسکت)
- ⚙مدل اهرمی: باز و بسته کردن سریع با دسته دستی، بدون نیاز به گیربکس یا برق
- ⚙طراحی مطابق ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰، وزن و ابعاد کم
- ⚙قابل نصب در تمامی حالت‌ها — عمودی، افقی و مایل
! نکات قابل توجه
- ⚙هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ استفاده از گسکت عملکرد شیر را مختل می‌کند
- ⚙این طرح سنتریک برای فلنج‌های پلی‌اتیلن و فلنج‌های Slip-on/Lapped استاندارد ASME B16.5 مناسب نیست
- ⚙اگر فشار کاری خط لوله شما حداکثر ۱۰ بار است، مدل PN16 نیازی نیست و PN10 اقتصادی‌تر است
- ⚙برای آب خام و کاربردهای عمومی که نیازی به مقاومت خوردگی بالا نیست، دیسک چدن داکتیل اقتصادی‌تر است
- ⚙برای سایزهای بزرگ یا فشارهای بالا که چرخاندن اهرم با دست سخت است، مدل گیربکسی راحت‌تر است
تفاوت با دیسک چدنی همین سری دیسک استینلس استیل نسبت به دیسک چدن داکتیل مقاومت بیشتری در برابر خوردگی و سایش دارد و برای آب شرب یا سیالات حساس‌تر گزینه مطمئن‌تری است. دیسک چدنی از نظر قیمت اقتصادی‌تر است و برای آب خام و کاربردهای عمومی صنعتی کافی است.
جمع‌بندی
برای خطوط آب شرب یا صنعتی با فشار کاری تا ۱۶ بار که به مقاومت خوردگی بالاتر نیاز دارید و باز/بسته کردن سریع با دست کافی است، شیر پروانهای ویفری اهرمی میراب با دیسک استینلس استیل، بدنه چدن داکتیل EN1563 و فلنج مطابق DIN2501/ANSI B16.5 Class150، گزینه‌ای مطمئن است.
BCW WAFER LEVER STAINLESS STEEL DISC ISO 5752 SERIES 20 PN 16 DN 20-300
جدول کامل ابعاد و مشخصات PN16 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN
øk فلنج
d سوراخ
n
L طول
ØC دیسک
A
B
وزن(kg)
20
75
14
4
33
30
104
60
1.6
25
85
14
4
33
30
104
60
1.7
32
100
19
4
33
30
104
60
1.8
40
110
19
4
33
40
113
70
2.2
50
125
19
4
43
50
126
82
2.7
65
145
19
4
46
65.7
136
92
3.3
80
160
19
8
46
79.5
159
104
4.5
100
180
19
8
52
99.6
167
113
5.4
125
210
19
8
56
124
181
127
7.3
150
240
23
12
56
151.4
203
152
9.2
200
295
23
12
60
199
228
176
12
250
355
28
12
68
251
266
214
24
300
410
28
12
78
299
293
239
26
برای دیدن ستون‌های بیشتر، جدول را به چپ/راست بکشید
واحد تمام ابعاد میلی‌متر (mm) است. تست فشار طبق DIN EN 12266-1 برای PN16: تست فشار با آب ۱۸ بار، تست آب‌بندی ۱۶ بار. از DN150 به بالا، تعداد سوراخ‌های فلنج در کلاس PN16 با PN10 متفاوت است.
جنس قطعات و مشخصات فنی
قطعه
جنس / استاندارد
بدنه
چدن داکتیل — EN 1563 / EN-GJS-400-15
دیسک (پروانه)
استینلس استیل ASTM A351 Gr.CF8 (1.4308)
شفت
استینلس استیل — DIN EN 10088-3 / 1.4021 (معادل AISI 420)
لاستیک آب‌بندی
EPDM (به سفارش: NBR)
استاندارد ابعاد فلنج اتصال
DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
استاندارد طول شیر
DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1)
نوع عملگر
اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک)
کاربرد
قطع‌ووصل و کنترل جریان آب شرب و آب خام در خطوط تاسیساتی، آب و فاضلاب و کشاورزی
