دسته‌بندی: شیرآلات میراب
نوع محصول:پروانه‌ای ویفری (Wafer Type Butterfly Valve)
برند:میراب (MIRAB)
فشار اسمی:PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد:اهرمی دستی (Hand Lever)

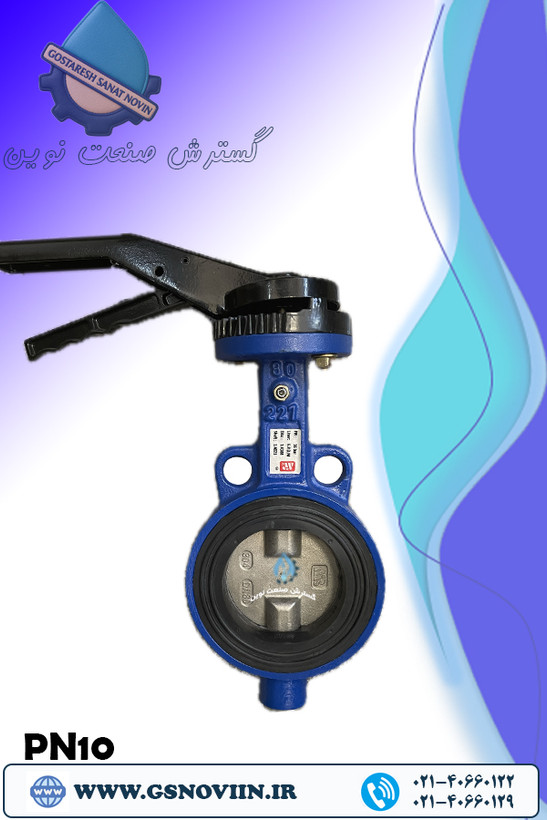

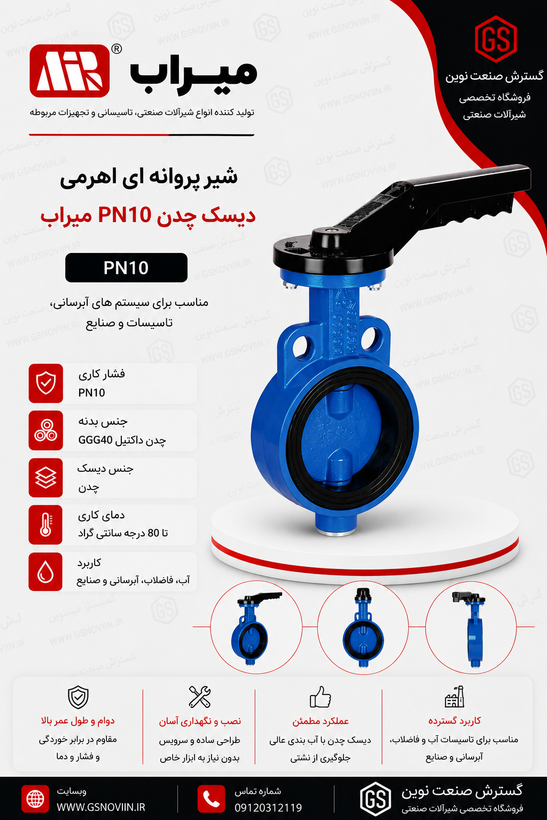

شیر پروانه ای اهرمی PN10 دیسک چدن میراب
Butterfly Valve Lever Operated PN10 Cast Iron Disc – MIRAB
برند:میراب
انواع سایز ها به اینچ
مشخصات
نوع محصول
پروانه‌ای ویفری (Wafer Type Butterfly Valve)
برند
میراب (MIRAB)
فشار اسمی
PN10 (حداکثر فشار کاری 10 بار)
نوع عملکرد
اهرمی دستی (Hand Lever)
نوع شیر
پروانه ای
نوع اتصال
ویفری (Wafer Type) یا بین فلنجی
استاندارد فلنج
DIN EN 1092-2 (DIN 2501) PN10 و ASME B16.5 Class 150
جنس بدنه
چدن داکتیل (GGG40 / GJS-400)
جنس دیسک
چدن داکتیل EN-GJS-400-15 (GGG40)
جنس شافت (Stem)
استنلس استیل ضدزنگ
جنس سیت / آب‌بندی
EPDM
پوشش بدنه
اپوکسی پودری الکترواستاتیک ضد خوردگی
کلاس آب بندی
Bubble Tight Shut-Off (آب‌بندی کامل بدون نشتی)
جهت جریان
دوطرفه (Bi-directional)
استاندارد طراحی
DIN EN 593 و API 609 Category A
استاندارد تست
EN 12266-1
دمای کاری
تا 70°C (برای دیسک چدن)
سیالات قابل استفاده
آب شرب، آب خام، فاضلاب، هوای فشرده و سیالات غیرخورنده
وضعیت کاری
قطع و وصل + کنترل نسبی جریان
نوع نصب
بین فلنج‌ها (Wafer Installation)
ویژگی خاص
عملکرد سریع با اهرم، وزن کم، نصب آسان و افت فشار کم
عملکرد
اهرمی (Lever Operated)
نوع آب بندی
هم‌مرکز (Concentric)
آب بندی
دوطرفه (Bi-Directional Sealing)
کلاس نشتی
Tight Shut-Off
اتصال
ویفری بین دو فلنج
استاندارد Face to Face
DIN EN 558-1 Series 20
تست هیدرواستاتیک
DIN EN 12266-1، API 598، ISO 5208
سیالات
آب خام، آب آشامیدنی، مایعات و گازهای غیرخورنده
جهت چرخش اهرم
ساعتگرد برای بسته شدن
پوشش
رنگ اپوکسی پودری الکترواستاتیک RAL 5005 با حداقل ضخامت 150 میکرون
توضیحات
توضیحات کامل شیر پروانه‌ای ویفری اهرمی PN10 دیسک چدن میراب (مدل BCW)
شیر پروانه‌ای ویفری اهرمی میراب یکی از پرکاربردترین شیرهای قطع‌ووصل و کنترل جریان در خطوط لوله آب، فاضلاب، آبیاری کشاورزی و تاسیسات صنعتی است. این شیر با بدنه و دیسک چدن داکتیل مطابق استاندارد EN 1563 / EN-GJS-400-15 ساخته شده و برای فشار کاری PN10 در رنج سایز DN20 تا DN300 عرضه می‌شود. چه یک کشاورز باشید که دنبال شیری ساده و بادوام برای خط آبیاری‌تان می‌گردید، چه مهندس آب و فاضلاب که به دنبال مشخصات فنی دقیق مطابق استاندارد بین‌المللی هستید، این صفحه تمام اطلاعاتی که برای انتخاب درست نیاز دارید را در اختیارتان می‌گذارد.
شیر پروانه‌ای ویفری چیست و چطور کار می‌کند؟
شیر پروانه‌ای (Butterfly Valve) از یک دیسک گرد (پروانه) تشکیل شده که با چرخش حول یک شفت مرکزی، جریان سیال را باز، بسته یا کنترل می‌کند. نوع «ویفری» یا «بدون فلنج» آن به این معناست که شیر مستقیماً بین دو فلنج لوله قرار می‌گیرد و با پیچ‌های عبوری از هر دو فلنج محکم می‌شود؛ برخلاف شیرهای فلنج‌دار که خودشان دو فلنج جداگانه دارند. همین طراحی باعث می‌شود شیر پروانه‌ای ویفری میراب سبک‌تر، کم‌حجم‌تر و ارزان‌تر از مدل‌های مشابه فلنج‌دار باشد، بدون اینکه از کیفیت آب‌بندی کم شود.
نسخه «اهرمی» به این معناست که باز و بسته کردن شیر با یک دسته (اهرم) دستی انجام می‌شود؛ مناسب برای سایزهای کوچک و متوسط که نیاز به عملکرد سریع دارند، بدون نیاز به گیربکس یا برق.
کاربردها؛ از کشاورزی تا آب و فاضلاب
- آبیاری و کشاورزی: قطع و وصل سریع جریان آب در ابتدای زمین، کانال‌های آبیاری و ایستگاه‌های پمپاژ.
- آب و فاضلاب شهری: نصب روی خطوط توزیع آب، مخازن و تصفیه‌خانه‌ها برای ایزوله‌سازی بخش‌های مختلف شبکه هنگام تعمیرات.
- تاسیسات صنعتی: کنترل جریان آب خام و آب صنعتی در خطوط تولید.
استانداردهای ساخت و کنترل کیفیت
یکی از دلایلی که مهندسان آب و فاضلاب به شیر پروانه‌ای میراب اعتماد می‌کنند، پایبندی کامل به استانداردهای بین‌المللی در تمام مراحل طراحی و ساخت است:
- ابعاد فلنج اتصال مطابق DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150
- طول شیر (Face to Face) مطابق ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰
- تست فشار و آب‌بندی مطابق DIN EN 12266-1 پیش از خروج از کارخانه
- بدنه و دیسک از چدن داکتیل EN 1563 / EN-GJS-400-15، شفت از استینلس استیل 1.4021
همین انطباق استاندارد به‌طور مستقیم به این معناست که این شیر با فلنج‌های استاندارد اکثر خطوط لوله ایران و پروژه‌های بین‌المللی سازگار است و نیازی به قطعه واسط یا آداپتور اضافه ندارید.
راهنمای خرید و انتخاب سایز
برای انتخاب درست شیر پروانه‌ای ویفری اهرمی میراب، این نکات را در نظر بگیرید:
- قطر لوله (DN): سایز شیر باید دقیقاً با قطر داخلی لوله شما یکسان باشد.
- فشار کاری خط: اگر فشار کاری خط لوله شما بیشتر از ۱۰ بار است، مدل PN16 مناسب‌تر است.
- نوع سیال و سرعت عبوری: برای آب با آب‌بندی EPDM، حداکثر سرعت عبوری توصیه‌شده ۱.۵ متر بر ثانیه است.
- نوع فلنج مقابل: برای فلنج‌های پلی‌اتیلن یا فلنج‌های Slip-on/Lapped، این طرح سنتریک مناسب نیست و باید مدل دیگری انتخاب شود.
- اهرمی یا گیربکسی: برای سایزهای بزرگ‌تر از DN150 یا نیاز به کنترل دقیق‌تر بازشدگی، نسخه با گیربکس و فلکه راحت‌تر است.
راهنمای نصب
- شیر را بین دو فلنج لوله در حالت باز قرار دهید تا پروانه در وسط بدنه بایستد.
- هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ لاستیک U-شکل داخل بدنه خودش نقش آب‌بندی را دارد.
- نصب در هر جهتی (افقی، عمودی، مایل) امکان‌پذیر است.
- پیچ‌های فلنج را به‌صورت ضربدری و با گشتاور یکنواخت سفت کنید تا فشار روی بدنه شیر یکسان توزیع شود.
نگهداری و سرویس دوره‌ای
لاستیک آب‌بندی این شیر بدون نیاز به باز کردن کامل شیر از خط لوله قابل تعویض است. توصیه می‌شود در بازدیدهای دوره‌ای، عملکرد اهرم و میزان سفتی پیچ‌های فلنج بررسی شود؛ در صورت مشاهده نشتی جزئی، معمولاً تعویض لاستیک آب‌بندی مشکل را برطرف می‌کند و نیازی به تعویض کل شیر نیست.
برای انتخاب سایز و کلاس فشار مناسب پروژه‌تان، با کارشناسان گسترش صنعت نوین مشورت کنید.
مشاوره رایگان خریدسوالات متداول درباره شیر پروانه‌ای ویفری میراب
آیا شیر پروانه‌ای ویفری به واشر آب‌بندی (گسکت) نیاز دارد؟
خیر. لاستیک آب‌بندی U-شکل داخل بدنه شیر خودش وظیفه آب‌بندی بین دو فلنج را انجام می‌دهد؛ استفاده از گسکت اضافه، عملکرد شیر را مختل می‌کند.
تفاوت شیر پروانه‌ای ویفری با شیر دروازه‌ای (گیت‌ولو) چیست؟
شیر پروانه‌ای سبک‌تر، کم‌حجم‌تر و ارزان‌تر است و برای فضاهای محدود مناسب‌تر است؛ شیر دروازه‌ای معمولاً برای قطع‌ووصل کامل در فشارها و سایزهای خاص استفاده می‌شود و افت فشار کمتری در حالت کاملا باز دارد اما حجیم‌تر است.
مدل اهرمی یا گیربکسی؛ کدام مناسب‌تر است؟
مدل اهرمی برای سایزهای کوچک و متوسط و عملکرد سریع مناسب است. برای سایزهای بزرگ یا نیاز به کنترل دقیق‌تر میزان بازشدگی، مدل گیربکسی راحت‌تر و کم‌نیروتر عمل می‌کند.
آیا این شیر برای خطوط آبیاری کشاورزی هم مناسب است؟
بله، به دلیل وزن کم، نصب آسان و قیمت مناسب، یکی از پرکاربردترین انتخاب‌ها برای قطع‌ووصل آب در خطوط آبیاری و ایستگاه‌های پمپاژ کشاورزی است.
محصولات مرتبط:
نقد و بررسی
نقد و بررسی تخصصی
شیر پروانه‌ای ویفری اهرمی PN10 دیسک چدن میراب — مدل BCW
معروف به شیر پروانه‌ای ویفری میراب، Wafer Butterfly Valve Lever Type و شیر پروانه‌ای بدون فلنج در تأسیسات آب، فاضلاب و صنعتی
کاتالوگ رسمی میراب — مشخصات کلی BCW
دیتاشیت فنی — ابعاد و فشار کاری PN10
جنس قطعات و استاندارد ساخت
فشار کاریPN 10
رنج DN20 – 300
بدنه / دیسکDuctile Iron
آب‌بندیEPDM
✓ نقاط قوت
- ⚙بدنه و دیسک از چدن داکتیل EN 1563 / EN-GJS-400-15، مقاوم و مناسب برای فشار کاری تا ۱۰ بار
- ⚙لاستیک آب‌بندی U-شکل داخل بدنه، آب‌بندی از هر دو سمت پروانه را تامین می‌کند و نیازی به واشر (گسکت) ندارد
- ⚙لاستیک آب‌بندی به‌راحتی و بدون باز کردن کامل شیر از بدنه قابل تعویض است
- ⚙طراحی مطابق استاندارد ISO 5752 سری ۲۰ / DIN EN 558 سری ۲۰، وزن و ابعاد کم که مشکلات نصب، انبارداری و حمل‌ونقل را کاهش می‌دهد
- ⚙افت فشار اندک در حالت کاملا باز و مناسب برای قطع‌ووصل و کنترل جریان سیال
- ⚙قابل نصب در تمامی حالت‌ها — عمودی، افقی و مایل
! نکات قابل توجه
- ⚙هرگز از واشر آب‌بندی (گسکت) استفاده نکنید؛ استفاده از گسکت عملکرد شیر را مختل می‌کند
- ⚙این طرح سنتریک برای فلنج‌های پلی‌اتیلن و فلنج‌های فولادی تیپ ۰۱ و تیپ ۱۲ استاندارد EN1092-1 و همچنین فلنج‌های Slip-on و Lapped استاندارد ASME B16.5 مناسب نیست
- ⚙حداکثر سرعت عبوری توصیه‌شده برای آب با آب‌بندی EPDM، ۱.۵ متر بر ثانیه است؛ برای شرایط کاری متفاوت (نوع سیال، دما، فشار) لازم است با شرکت میراب هماهنگ شود
- ⚙مدل اهرمی برای عملگرهای دستی مناسب است؛ برای سایزهای بزرگ‌تر یا نیاز به کنترل دقیق، نسخه با گیربکس و فلکه توصیه می‌شود
تفاوت با مدل گیربکسی همین سری (BCW با فلکه) نسخه اهرمی که در این بررسی مورد بررسی قرار گرفته، برای سایزهای کوچک و متوسط (معمولاً تا DN300) و مواردی که نیاز به باز/بسته کردن سریع و بدون کاهنده گشتاور دارد مناسب است. در مقابل، نسخه با گیربکس و فلکه برای سایزهای بزرگ‌تر یا فشارهای بالاتر که گشتاور چرخش بیشتری نیاز دارند و همچنین برای کنترل دقیق‌تر میزان بازشدگی شیر، گزینه مناسب‌تری است.
جمع‌بندی
برای خطوط آب و فاضلاب، کشاورزی و تاسیساتی که نیاز به یک شیر قطع‌ووصل یا کنترل جریان سبک، کم‌حجم و بدون نیاز به واشر آب‌بندی دارند، شیر پروانه‌ای ویفری اهرمی میراب با بدنه و دیسک چدن داکتیل EN1563، فلنج مطابق DIN2501/ANSI B16.5 Class150 و فشار کاری PN10، گزینه‌ای مطمئن و اقتصادی است.
BCW WAFER LEVER DUCTILE IRON EN1563 ISO 5752 SERIES 20 PN 10 DN 20-300
جدول کامل ابعاد و مشخصات PN10 (طبق کاتالوگ رسمی میراب — MB-0602F)
DN (mm)
øk فلنج (mm)
d سوراخ (mm)
تعداد سوراخ (n)
L طول شیر (mm)
ØC قطر دیسک (mm)
A (mm)
B (mm)
ØG فلنج عملگر (mm)
وزن (kg)
20
75
14
4
33
30
104
60
65
1.6
25
85
14
4
33
30
104
60
65
1.7
32
100
19
4
33
30
104
60
65
1.8
40
110
19
4
33
40
113
70
65
2.2
50
125
19
4
43
50
126
82
65
2.7
65
145
19
4
46
65.7
136
92
65
3.3
80
160
19
8
46
79.5
159
104
90
4.5
100
180
19
8
52
99.6
167
113
90
5.4
125
210
19
8
56
124
181
127
90
7.3
150
240
23
8
56
151.4
203
152
90
9.2
200
295
23
8
60
199
228
176
90
12
250
350
23
12
68
251
266
214
125
24
300
400
23
12
78
299
293
239
125
26
L (طول شیر) مطابق استاندارد ISO 5752 سری ۲۰ یا DIN EN 558 سری ۲۰. ابعاد فلنج محل نصب عملگر (ØG) مطابق استاندارد ISO 5211. تست فشار طبق DIN EN 12266-1 برای PN10: تست فشار با آب ۱۱ بار، تست آب‌بندی ۱۰ بار.
جنس قطعات و مشخصات فنی
| قطعه | جنس / استاندارد |
|---|---|
| بدنه و دیسک (پروانه) | چدن داکتیل — EN 1563 / EN-GJS-400-15 |
| شفت | استینلس استیل — DIN EN 10088-3 / 1.4021 (معادل AISI 420) |
| لاستیک آب‌بندی | EPDM (به سفارش: NBR) |
| استاندارد ابعاد فلنج اتصال | DIN EN 1092-1 (DIN 2501) و ASME/ANSI B16.5 Class 150 |
| استاندارد طول شیر (Face to Face) | DIN EN 558 سری ۲۰ / ISO 5752 سری ۲۰ (DIN 3202 P3 K1) |
| استاندارد فلنج محل نصب عملگر دستی | ISO 5211 |
| نوع عملگر | اهرم دستی (قابل ارتقا به گیربکس، عملگر برقی یا پنوماتیک) |
| کاربرد | قطع‌ووصل و کنترل جریان آب در خطوط تاسیساتی، آب و فاضلاب و کشاورزی |
