ویژگی خاص:افت فشار بسیار کم در حالت باز، مقاومت مناسب در برابر سایش و دمای بالا، قابلیت تعمیر و سرویس، بدنه چدن داکتیل با پوشش اپوکسی و مناسب برای خطوط انتقال آب و کاربردهای صنعتی

نمایش بیشتر

مشخصات

نوع محصول

شیرفلکه کشویی چدنی زبانه فلزی (Metal Seated Gate Valve)

نوع شیر

شیرفلکه کشویی فلنجی زبانه فلزی

برند

فیتاب

جنس بدنه

چدن داکتیل GGG40 (EN-GJS-400)

فشار کاری

PN10

نوع اتصال

فلنجی (Flanged)

نوع عملکرد

دستی (فلکه‌ای)

نوع مکانیزم

کشویی (Gate Valve)

نوع زبانه

گوه فلزی (Metal Wedge)

جنس زبانه

چدن داکتیل با رینگ برنزی یا استنلس استیل (بسته به مدل)

جنس شافت (Stem)

استنلس استیل AISI 420

جنس نشیمنگاه (Seat)

برنز یا استنلس استیل (Metal Seat)

نوع آب‌بندی

فلز به فلز (Metal Seated)

جهت جریان

دوطرفه (Bi-directional)

پوشش بدنه

رنگ اپوکسی پودری الکترواستاتیک مقاوم در برابر خوردگی

دمای کاری

حدود 10- تا +200 درجه سانتی‌گراد (بسته به نوع سیال و شرایط بهره‌برداری)

سیالات قابل استفاده

آب، آب داغ، بخار کم‌فشار، روغن، هوای فشرده و سایر سیالات غیرخورنده

ویژگی خاص

افت فشار بسیار کم در حالت باز، مقاومت مناسب در برابر سایش و دمای بالا، قابلیت تعمیر و سرویس، بدنه چدن داکتیل با پوشش اپوکسی و مناسب برای خطوط انتقال آب و کاربردهای صنعتی

توضیحات

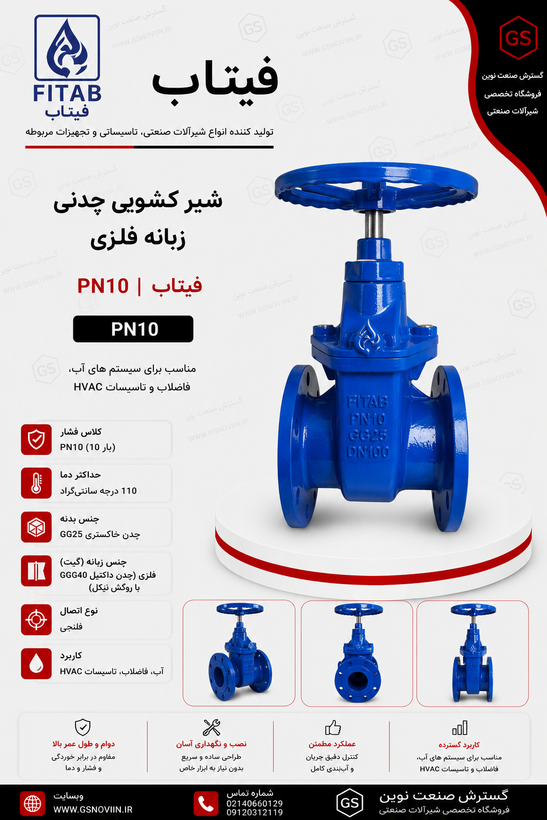

شیر کشویی چدنی زبانه فلزی PN10 فیتاب

شیر کشویی از دسته تجهیزات On/Off است؛ یعنی برای قطع کامل یا برقراری کامل جریان استفاده می‌شود، نه برای تنظیم دبی. مکانیزم آن با بالا و پایین رفتن یک زبانه فلزی داخل بدنه کار می‌کند: در حالت کاملاً باز، زبانه از مسیر سیال خارج می‌شود و عملاً مانعی روی مسیر جریان باقی نمی‌ماند.

در مدل زبانه فلزی، آب‌بندی هنگام بسته بودن به تماس مستقیم فلز با فلز روی نشیمنگاه شیر انجام می‌شود؛ این یعنی سادگی مکانیکی بیشتر و حساسیت کمتر به سلامت یک لایه لاستیکی، در ازای دقت آب‌بندی کمی پایین‌تر نسبت به مدل‌های زبانه لاستیکی.

مشخصات فنی

مشخصه	مقدار
برند	فیتاب (FITAB)
نوع تجهیز	شیر کشویی (Gate Valve)
نوع آب‌بندی	زبانه فلزی (Metal Seated)
کلاس فشاری	PN10 (حداکثر ۱۰ بار)
جنس بدنه	چدن
نوع اتصال	فلنجی
نوع عملکرد	دستی، با فلکه

سایر مشخصات (نظیر سایزبندی دقیق، استاندارد فلنج و وزن) در صورت نیاز، بر اساس کاتالوگ رسمی فیتاب قابل استعلام است.

کاربردهای رایج

✔ شبکه‌های آبرسانی شهری

✔ خطوط انتقال آب

✔ سیستم‌های آبیاری

✔ موتورخانه‌ها و تأسیسات ساختمانی

✔ پروژه‌های عمرانی با فشار کاری تا ۱۰ بار

نصب و نگهداری

هنگام نصب، هم‌راستا بودن فلنج‌های شیر با فلنج لوله را بررسی کنید تا از تنش اضافی روی بدنه جلوگیری شود. سایز شیر باید متناسب با قطر خط لوله انتخاب شود. بازدید دوره‌ای از سلامت آب‌بندی و روان بودن حرکت زبانه، عمر مفید شیر را افزایش می‌دهد.

سؤالات پرتکرار

آیا این شیر برای تنظیم دبی جریان مناسب است؟: خیر. این مدل برای باز یا بسته کامل طراحی شده؛ برای تنظیم پیوسته دبی باید از شیرهای کنترل جریان استفاده کرد.
نوع اتصال این شیر به لوله چگونه است؟: اتصال از نوع فلنجی است و باید با فلنج لوله هم‌راستا و هم‌سایز باشد.
حداکثر فشار کاری مجاز چقدر است؟: این مدل برای کلاس فشاری PN10، یعنی حداکثر ۱۰ بار، طراحی شده است. برای فشار بالاتر، مدل PN16 مناسب‌تر است.
نگهداری این شیر چه اقداماتی نیاز دارد؟: بازدید دوره‌ای از آب‌بندی و روان بودن حرکت زبانه کافی است؛ نیاز به سرویس پیچیده یا قطعات یدکی خاص معمولاً وجود ندارد.

محصولات مرتبط

شیر صافی چدنی PN16 فیتاب

شیر یکطرفه چدنی PN16 فیتاب

شیر هندلی حوضچه‌ای چدنی PN16 فیتاب

شیر چدنی پروانه‌ای اهرمی ویفری PN16 فیتاب

نقد و بررسی

🔍 نقد و بررسی تخصصی شیر کشویی چدنی زبانه فلزی PN10 فیتاب

سؤال اصلی برای هرکسی که این شیر را در نظر گرفته، معمولاً این است: «آیا زبانه فلزی برای پروژه من کافی است یا باید سراغ مدل زبانه لاستیکی بروم؟» زبانه فلزی به معنای آب‌بندی فلز روی فلز است؛ ساختاری ساده‌تر و مقاوم‌تر در برابر شرایط کاری سخت، اما با دقت آب‌بندی پایین‌تر نسبت به لاستیک در حالت کاملاً بسته.

مدل PN10 برای خطوطی طراحی شده که فشار کاری آن‌ها از ۱۰ بار فراتر نمی‌رود. اگر پروژه شما دقیقاً در همین محدوده قرار دارد، پرداخت هزینه اضافی برای کلاس PN16 توجیهی ندارد.

⭐ نقاط قوت

✅ قیمت پایین‌تر نسبت به مدل PN16 هم‌خانواده

✅ ساختار زبانه فلزی، ساده و کم‌نیاز به سرویس

✅ در حالت کاملاً باز، عملاً مانعی جلوی جریان ایجاد نمی‌کند

✅ بدنه چدنی با استحکام کافی برای کاربری متعارف

✅ باز و بسته شدن قابل پیش‌بینی و بدون پیچیدگی مکانیکی

⚖ زبانه فلزی یا زبانه لاستیکی؟ (هر دو در کلاس PN10)

ویژگی	زبانه فلزی	زبانه لاستیکی
سطح آب‌بندی در حالت بسته	قابل قبول، نه صفر تا صفر	نشتی بسیار ناچیز
حساسیت به رسوب و ذرات داخل سیال	نسبتاً پایین	وابسته به سلامت روکش لاستیکی
کاربرد رایج‌تر	خطوط صنعتی و انتقال عمومی	شبکه آب شهری و آب آشامیدنی
گشتاور لازم برای باز/بسته کردن	معمولاً بیشتر	معمولاً نرم‌تر

برای مقایسه کامل مشخصات، صفحه شیر کشویی زبانه لاستیکی فیتاب را هم ببینید.

🎯 این مدل مناسب چه پروژه‌ای است؟

اگر فشار طراحی خط شما به‌طور قطعی زیر ۱۰ بار است و هدف قطع/وصل کامل مسیر است (نه تنظیم دبی)، این مدل انتخاب منطقی است. برای خطوطی که فشار کاری بین ۱۰ تا ۱۶ بار در نوسان است، رفتن به سراغ کلاس PN16 ایمن‌تر خواهد بود، حتی اگر هزینه کمی بالاتر برود.

⚠ قبل از خرید در نظر بگیرید

✔ این شیر برای تنظیم پیوسته دبی طراحی نشده؛ فقط باز کامل یا بسته کامل

✔ سایز شیر باید دقیقاً با قطر لوله مطابقت داشته باشد، نه تقریبی

✔ اگر آب‌بندی صددرصد در حالت بسته اولویت اول شماست، مدل زبانه لاستیکی را جدی‌تر بررسی کنید

✔ فشار کاری واقعی خط را با مشخصات فنی سازنده تطبیق دهید، نه فقط با فشار اسمی شبکه

💡 جمع‌بندی

شیر کشویی چدنی زبانه فلزی PN10 فیتاب برای خطوطی با فشار کاری تا ۱۰ بار که نیاز اصلی‌شان قطع و وصل کامل جریان است، گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد است. اگر آب‌بندی بسیار دقیق در حالت بسته یا فشار کاری نزدیک به مرز بالاتر مطرح است، مقایسه با مدل زبانه لاستیکی یا کلاس PN16 پیش از خرید توصیه می‌شود.

🔗 محصولات قابل مقایسه

شیر کشویی چدنی زبانه فلزی PN16 فیتاب

شیر کشویی چدنی زبانه لاستیکی PN16 فیتاب

شیر کشویی دسته بلند چدنی زبانه لاستیکی PN16 فیتاب

📄 دانلود کاتالوگ

برای مشاهده کاتالوگ رسمی فیتاب، فایل کاتالوگ را از اینجا دانلود کنید.
