نوع محصول :شیرفلکه سوپاپی، مخصوص بخار برند: فاراب
مدل کاتالوگ :GLS16
جنس بدنه و بونت:چدن داکتیل GGG40
جنس دیسک :استنلس استیل AISI304
شیر سوپاپی مخصوص بخار PN16 تیپ F1 فاراب تا ۲۰۰ درجه سانتیگراد
برند: فاراب
انواع سایز ها به اینچ

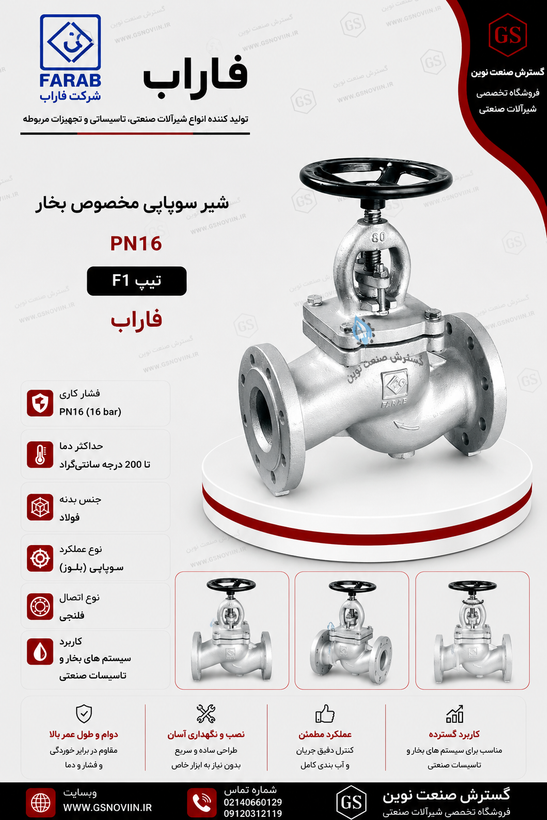

شیر سوپاپی مخصوص بخار PN16 تیپ F1 فاراب
مدل کاتالوگ: GLS16برند: فاراب فشار کاری: PN16 (۱۶ بار) بدنه: چدن داکتیل GGG40 دیسک: AISI304 سایز: DN15 تا DN250
مشخصات فنی رسمی این محصول
جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است.
لینک کاتالوگ PDF مجزای این مدل (GLS16) هنوز برای ما ارسال نشده؛ به محض دریافت لینک، دکمه دانلود مستقیم در همین باکس اضافه میشود. تا آن زمان میتوانید از صفحه برند فاراب کاتالوگهای موجود را مشاهده کنید:
📥 مشاهده صفحه برند فاراب و کاتالوگهانقد و بررسی فنی
این شیر یک شیرفلکه سوپاپی (Globe Valve) فاراب با کد کاتالوگ GLS16 و بدنه چدن داکتیل GGG40 است که مخصوص خطوط بخار طراحی شده. برخلاف مدل همخانواده با بدنه فولادی و آببندی بیلوز (مدل GBL16)، این نسخه از پکینگ گرافیتی معمولی برای آببندی محور استفاده میکند و یک واشر آرامیدی (Aramid Fiber Gasket) نیز در ساختار آن به کار رفته است.
سایز DN250 در جدول کاتالوگ بهصورت جداگانه علامتگذاری شده و طبق کاتالوگ، این سایز بهصورت زاویهای (Angle Type) عرضه میشود، نه مستقیم مانند سایر سایزها؛ این نکته هنگام انتخاب سایز DN250 باید مورد توجه قرار گیرد.
نکته مهم درباره دمای کاری (شفافسازی)
حداکثر دمای کاری این محصول طبق جدول کاتالوگ رسمی فاراب برای مدل GLS16، ۲۰۰ درجه سانتیگراد است. عبارت «تا ۱۸۰ درجه» که پیش از این در نام برخی صفحات این خط محصول به کار رفته با عدد رسمی کاتالوگ مطابقت ندارد و توصیه میشود عنوان و آدرس این صفحه در سایت به ۲۰۰ درجه بهروزرسانی شود.
ساختار و متریال (بر اساس کاتالوگ رسمی)
| قطعه | متریال |
|---|---|
| بدنه | چدن داکتیل GGG40 |
| بونت (کلاهک) | چدن داکتیل GGG40 |
| هندویل (دسته) | فولاد پرسی (Stamped Steel) / GG25 |
| استم (محور) | استنلس استیل AISI420 |
| دیسک | استنلس استیل AISI304 |
| پکینگ | گرافیت |
| واشر (Gasket) | الیاف آرامید (Aramid Fiber) |
| گلند پکینگ | چدن داکتیل GGG40 |
منبع: کاتالوگ رسمی فاراب — Globe Valve (Steam), GLS16
استانداردهای محصول
| مورد | استاندارد |
|---|---|
| طراحی | EN13789 |
| ابعاد وجهبهوجه | EN558 (سری ۱) |
| ماشینکاری و سوراخکاری فلنج | EN1092-2 |
| تست و بازرسی | EN12266-1 |
استاندارد فلنج این محصول EN1092-2 است (متناسب با بدنه چدنی)، برخلاف مدل همخانواده با بدنه فولادی و آببندی بیلوز (GBL16) که از EN1092-1 پیروی میکند. این دو مدل، محصولات متفاوتی با کاتالوگ جداگانه هستند.
کاربرد
طبق کاتالوگ رسمی، این محصول برای بخار (Steam)، آب داغ (Hot Water)، آب داغ فوق اشباع (Super Heated Water)، فاضلاب (Waste Water) و تأسیسات حرارتی-برودتی و تهویه مطبوع (HVAC) کاربرد دارد.
کاربردهایی مانند نیروگاه، نفت، گاز یا پتروشیمی که برخی منابع بازار برای این دسته شیرها ذکر میکنند، بهصورت اسمی در کاتالوگ این مدل نیامدهاند. صنایعی مانند اینها معمولاً از همین نوع سیالات (بخار، آب داغ) استفاده میکنند و به همین دلیل چنین شیرهایی در آنها هم به کار میروند؛ اما این کاربرد بهصورت مستقیم توسط کاتالوگ فاراب اعلام نشده است.
مزایای مستند این محصول
- بدنه چدن داکتیل GGG40 مناسب برای خطوط بخار و آب داغ فوق اشباع تا ۲۰۰ درجه سانتیگراد.
- دیسک استنلس استیل AISI304 با مقاومت خوردگی مناسب برای سرویس بخار.
- واشر آرامیدی مقاوم در برابر دما، در کنار پکینگ گرافیتی برای آببندی مطمئنتر محور.
- پوشش استانداردهای بینالمللی EN13789 / EN558 / EN1092-2 / EN12266-1.
- محدوده سایزی از DN15 تا DN250 (DN250 بهصورت زاویهای).
محدودیتهای کاربردی
بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۲۰۰ درجه سانتیگراد و حداکثر فشار کاری این مدل PN16 (۱۶ بار) است. این شیر برای کنترل و قطع/وصل جریان طراحی شده و مانند سایر شیرهای سوپاپی، افت فشار آن نسبت به شیرهای کشویی یا پروانهای بیشتر است.
نکات نصب و نگهداری
- جهت جریان باید مطابق فلش حکشده روی بدنه نصب شود.
- از وارد شدن ضربه یا تنش لولهکشی به بدنه و محور خودداری شود.
- برای خطوط بخار، پیش از نصب عملیات تمیزکاری لوله انجام شود.
- بازرسی دورهای پکینگ گرافیتی و واشر آرامیدی توصیه میشود.
- فلنجهای خط لوله باید کاملاً همراستا و بدون تنش نصب شوند.
مشخصات کلی
| مشخصه | مقدار |
|---|---|
| نوع محصول | شیرفلکه سوپاپی، مخصوص بخار |
| برند | فاراب |
| کد کاتالوگ | GLS16 |
| بدنه / بونت | چدن داکتیل GGG40 |
| دیسک | استنلس استیل AISI304 |
| استم | استنلس استیل AISI420 |
| نوع اتصال | فلنجی |
| فشار کاری | PN16 (۱۶ بار) |
| حداکثر دمای کاری | ۲۰۰ درجه سانتیگراد |
| محدوده سایز | DN15 تا DN250 |
جدول ابعاد و وزن (بر حسب میلیمتر و کیلوگرم)
| DN | L | H | W | D | K | g | b | d×n | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 207 | 90 | 95 | 65 | 46 | 14 | 14×4 | 4 |
| 20 | 150 | 244 | 90 | 105 | 75 | 56 | 16 | 16×4 | 4.8 |
| 25 | 160 | 250 | 110 | 115 | 85 | 65 | 16 | 16×4 | 6 |
| 32 | 180 | 245 | 140 | 140 | 100 | 76 | 18 | 19×4 | 8.5 |
| 40 | 200 | 273 | 140 | 150 | 110 | 84 | 19 | 19×4 | 10 |
| 50 | 230 | 305 | 160 | 165 | 125 | 99 | 19 | 19×4 | 14.5 |
| 65 | 290 | 340 | 200 | 185 | 145 | 118 | 19 | 19×4 | 23 |
| 80 | 310 | 380 | 200 | 200 | 160 | 132 | 19 | 19×8 | 28 |
| 100 | 350 | 455 | 250 | 220 | 180 | 156 | 19 | 19×8 | 42 |
| 125 | 400 | 485 | 250 | 250 | 210 | 184 | 19 | 19×8 | 56 |
| 150 | 480 | 475 | 315 | 285 | 240 | 211 | 19 | 23×8 | 74 |
| 200 | 600 | 580 | 315 | 340 | 295 | 266 | 20 | 23×12 | 115 |
| 250* | 730 | 703 | 400 | 405 | 355 | 319 | 22 | 28×12 | 165 |
* سایز DN250 طبق کاتالوگ بهصورت زاویهای (Angle Type) است، نه مستقیم مانند سایر سایزهای این جدول.
منبع: کاتالوگ رسمی فاراب
جمعبندی مهندسی
شیر سوپاپی مخصوص بخار PN16 تیپ F1 فاراب (مدل GLS16)، با بدنه و بونت چدن داکتیل GGG40، دیسک استنلس استیل AISI304، پکینگ گرافیتی و واشر آرامیدی، و مطابقت با استانداردهای EN13789، EN558، EN1092-2 و EN12266-1، برای کنترل و قطع/وصل جریان در خطوط بخار، آب داغ، آب داغ فوق اشباع، فاضلاب و HVAC تا فشار ۱۶ بار ساخته شده است. این محصول با مدل همخانواده دارای بدنه فولادی و آببندی بیلوز (GBL16) اشتباه گرفته نشود؛ برای کاربردهای نزدیک به سقف دمای کاری، مقدار دقیق دما پیش از خرید باید تأیید شود.
