ویژگی خاص:نشیمنگاه مقاوم استنلس استیل، آب‌بندی فلز به فلز و بدنه چدن داکتیل GGG40 برای فشارهای بالاتر طراحی شده است. این شیر با مقاومت مناسب در برابر سایش، خوردگی و دما، گزینه‌ای مناسب برای خطوط صنعتی

نمایش بیشتر

مشخصات

نوع محصول

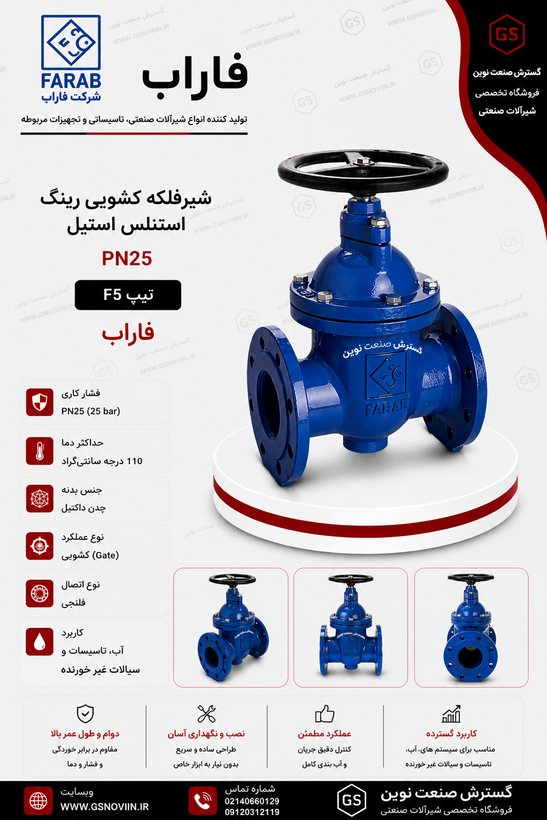

شیرفلکه کشویی رینگ استنلس استیل (Stainless Steel Seat Ring Gate Valve)

نوع شیر

شیرفلکه کشویی فلنجی تیپ F5

برند

فاراب

جنس بدنه

چدن داکتیل GGG40 (EN-GJS-400)

فشار کاری

PN25

تیپ شیر

F5 (Face to Face مطابق EN 558 Series 14 / DIN 3202 F5)

نوع اتصال

فلنجی (Flanged)

نوع عملکرد

دستی (فلکه‌ای)

نوع مکانیزم

کشویی (Gate Valve)

نوع زبانه

گوه فلزی (Metal Wedge)

جنس رینگ نشیمنگاه

استنلس استیل (Stainless Steel Seat Ring)

جنس شافت (Stem)

استنلس استیل

نوع آب‌بندی

فلز به فلز (Metal Seated)

نوع پکینگ

گرافیت مقاوم به حرارت

جهت جریان

دوطرفه (Bi-directional)

دمای کاری

حدود 10- تا +200 درجه سانتی‌گراد (بسته به نوع سیال و شرایط کاری)

سیالات قابل استفاده

آب، آب داغ، بخار کم‌فشار، روغن، هوای فشرده، سیالات صنعتی و سایر سیالات غیرخورنده

ویژگی خاص

نشیمنگاه مقاوم استنلس استیل، آب‌بندی فلز به فلز و بدنه چدن داکتیل GGG40 برای فشارهای بالاتر طراحی شده است. این شیر با مقاومت مناسب در برابر سایش، خوردگی و دما، گزینه‌ای مناسب برای خطوط صنعتی

توضیحات

شیرفلکه کشویی رینگ استنلس استیل PN25 تیپ F5 فاراب — معرفی و راهنمای انتخاب

عرضه‌شده توسط گسترش صنعت نوین — مدل کاتالوگ فاراب: GVS25

مشخصات فنی رسمی این محصول

پیش از تصمیم خرید، کاتالوگ رسمی فاراب برای این مدل را ببینید:

📥 دانلود مشخصات فنی شیرفلکه کشویی رینگ استنلس استیل PN25 تیپ F5 فاراب

این محصول چیست و چه مسئله‌ای را حل می‌کند؟

این شیر یک شیرفلکه کشویی (Gate Valve) با زبانه فلزی است که برای قطع یا وصل کامل جریان در خطوط با فشار کاری بالا به کار می‌رود. تفاوت اصلی آن با مدل‌های هم‌خانواده PN16، کلاس فشاری بالاتر (PN25) و رینگ نشیمنگاه از جنس استنلس استیل AISI304 است که مقاومت بیشتری در برابر سایش و خوردگی نسبت به نشیمنگاه چدنی ساده فراهم می‌کند.

خروجی عملی این تفاوت برای خریدار: پروژه‌هایی که فشار خط از محدوده PN16 فراتر می‌رود یا نیاز به دوام بیشتر نشیمنگاه دارند، این مدل را نسبت به نسخه‌های اقتصادی‌تر ترجیح می‌دهند.

این محصول برای چه کسی مناسب است؟

مهندس طراح

فشار کاری PN25، دمای مجاز تا ۱۱۰ درجه، بدنه/بانت/وج از چدن داکتیل GGG50، گلندها از GGG40، استم استنلس استیل AISI420، رینگ نشیمنگاه AISI304 — مطابق EN1171 / EN558 (سری ۱۵) / EN1092-2 / EN12266-1.

نصاب

اتصال فلنجی استاندارد. تراز بودن فلنج‌ها، سفت‌کردن یکنواخت پیچ‌ها و پاکسازی خط پیش از راه‌اندازی مهم‌ترین نکات اجرایی است.

خریدار / کارفرما

گزینه‌ای با کلاس فشاری بالاتر و رینگ نشیمنگاه استنلس استیل، برای خطوط آب، فاضلاب و آتش‌نشانی که به حاشیه اطمینان فشاری بیشتری نیاز دارند.

آیا این محصول برای پروژه شما مناسب است؟

✅ گزینه مناسب وقتی:

فشار خط تا ۲۵ بار و دمای سیال حداکثر ۱۱۰ درجه است.
نیاز به قطع/وصل کامل جریان دارید (نه تنظیم دبی).
سیال آب، فاضلاب یا خط آتش‌نشانی است.
می‌خواهید دوام نشیمنگاه بیشتری نسبت به مدل‌های چدنی ساده داشته باشید.

⚠️ نیاز به بررسی بیشتر وقتی:

دمای خط بالاتر از ۱۱۰ درجه است، مثلاً کاربرد بخار؛ مدل مخصوص بخار همین برند را بررسی کنید.
فشار خط زیر ۱۶ بار است و نیاز به گزینه اقتصادی‌تر دارید؛ مدل‌های PN10/PN16 هم‌خانواده مناسب‌تر هستند.
قصد استفاده به‌عنوان شیر کنترل‌کننده (تنظیم تدریجی دبی) دارید.

تفاوت با مدل PN16 هم‌خانواده

مورد	این مدل (PN25)	مدل PN16
کلاس فشاری	۲۵ بار	۱۶ بار
مناسب برای	خطوط با فشار کاری بالاتر	خطوط با فشار کاری متعارف
استاندارد ابعادی	EN558 (سری ۱۵)	بسته به مدل مربوطه

مشخصات کلی (خلاصه)

مشخصه	مقدار
برند	فاراب
کد کاتالوگ	GVS25
رینگ نشیمنگاه	استنلس استیل AISI304
فشار کاری	PN25 (۲۵ بار)
حداکثر دمای کاری	۱۱۰ درجه سانتی‌گراد
محدوده سایز	DN50 تا DN400
کاربرد	آب، فاضلاب، آتش‌نشانی

جدول کامل قطعات، متریال و ابعاد این محصول در بخش نقد و بررسی فنی همین محصول در سایت گسترش صنعت نوین موجود است.

سوالاتی که معمولاً هنگام خرید مطرح می‌شود

چرا PN25 به‌جای PN16؟ برای خطوطی که فشار کاری آن‌ها از محدوده PN16 فراتر می‌رود و نیاز به حاشیه اطمینان فشاری بیشتری دارند.
آیا برای بخار مناسب است؟ خیر؛ کاتالوگ رسمی این مدل را برای آب، فاضلاب و آتش‌نشانی تا دمای ۱۱۰ درجه اعلام کرده، نه کاربرد بخار.
رینگ استنلس استیل چه مزیتی دارد؟ نسبت به نشیمنگاه چدنی ساده، مقاومت بهتری در برابر سایش و خوردگی محل آب‌بندی فراهم می‌کند.
سایز مورد نیاز پروژه من چطور مشخص می‌شود؟ بر اساس قطر خط لوله (DN50 تا DN400)؛ برای انتخاب دقیق با کارشناسان گسترش صنعت نوین تماس بگیرید.

مشاوره فنی و استعلام قیمت از گسترش صنعت نوین

برای بررسی سایز مناسب، استعلام قیمت یا دریافت مشخصات تکمیلی این محصول با ما در تماس باشید.

📞 09120312119 ☎ 02140660129

نقد و بررسی

شیرفلکه کشویی رینگ استنلس استیل PN25 تیپ F5 فاراب

مدل کاتالوگ: GVS25

برند: فاراب فشار کاری: PN25 (۲۵ بار) بدنه: چدن داکتیل GGG50 رینگ نشیمنگاه: استنلس استیل AISI304 حداکثر دما: ۱۱۰ درجه سانتی‌گراد سایز: DN50 تا DN400

مشخصات فنی رسمی این محصول

جدول کامل قطعات، متریال، ابعاد و استانداردهای این شیر مستقیماً از کاتالوگ رسمی فاراب استخراج شده است. برای مشاهده نسخه کامل کاتالوگ:

📥 دانلود مشخصات فنی شیرفلکه کشویی رینگ استنلس استیل PN25 تیپ F5 فاراب

نقد و بررسی فنی

این شیر از خانواده شیرهای کشویی زبانه‌فلزی (Metal Seated Gate Valve) فاراب با کد کاتالوگ GVS25 است که در آن نشیمنگاه بدنه و زبانه از رینگ استنلس استیل AISI304 ساخته شده است. کلاس فشاری PN25 این مدل نسبت به مدل هم‌خانواده PN16، امکان استفاده در خطوطی با فشار کاری بالاتر را فراهم می‌کند.

در دسته شیرهای کشویی زبانه‌ای، زبانه در حالت کاملاً باز از مسیر عبور سیال خارج می‌شود و افت فشار پایینی ایجاد می‌کند؛ این محصول برای قطع/وصل کامل جریان مناسب است، نه برای تنظیم تدریجی دبی.

ساختار و متریال (بر اساس کاتالوگ رسمی)

قطعه	متریال
بدنه	چدن داکتیل GGG50
بانت (کلاهک)	چدن داکتیل GGG50
گلند پایین	چدن داکتیل GGG40
گلند بالا	چدن داکتیل GGG40
استم (محور)	استنلس استیل AISI420
هندویل (دسته)	فولاد پرسی (Stamped Steel) / GGG40
وج (زبانه)	چدن داکتیل GGG50
رینگ نشیمنگاه زبانه	استنلس استیل AISI304
رینگ نشیمنگاه بدنه	استنلس استیل AISI304

منبع: کاتالوگ رسمی فاراب — Metal Seated Gate Valve (Steel Sealing Ring), GVS25

استانداردهای محصول

مورد	استاندارد
طراحی	EN1171
ابعاد وجه‌به‌وجه	EN558 (سری ۱۵)
ماشین‌کاری و سوراخ‌کاری فلنج	EN1092-2
تست و بازرسی	EN12266-1

عنوان بازاری «تیپ F5» در این صفحه، معادل رایج این محصول در بازار ایران است و بر اساس کاتالوگ رسمی با استاندارد ابعادی EN558 (سری ۱۵) مطابقت دارد.

کاربرد

طبق کاتالوگ رسمی، این محصول برای خطوط آب، فاضلاب، آتش‌نشانی و کاربردهای مشابه کاربرد دارد.

مزایای مستند این محصول

کلاس فشاری PN25، بالاتر از مدل هم‌خانواده PN16، برای خطوط با فشار کاری بیشتر.
رینگ نشیمنگاه بدنه و زبانه از استنلس استیل AISI304، با مقاومت خوردگی بهتر نسبت به نشیمنگاه چدنی ساده.
بدنه، بانت و زبانه از چدن داکتیل GGG50 با استحکام مکانیکی بالا.
پوشش استانداردهای بین‌المللی EN1171 / EN558 / EN1092-2 / EN12266-1 برای طراحی، ابعاد، فلنج و تست محصول.
محدوده سایزی از DN50 تا DN400.

محدودیت‌های کاربردی

بر اساس کاتالوگ رسمی، حداکثر دمای کاری مجاز این محصول ۱۱۰ درجه سانتی‌گراد و حداکثر فشار کاری PN25 (۲۵ بار) است. کاتالوگ کاربرد این مدل را آب، فاضلاب و آتش‌نشانی اعلام کرده؛ برای کاربرد بخار یا سیالات با دمای بالاتر از ۱۱۰ درجه، باید مدل مخصوص بخار همین برند (با رتبه دمایی بالاتر) بررسی شود، نه این مدل.

نکات نصب

فلنج‌های خط لوله باید کاملاً هم‌راستا و بدون تنش نصب شوند.
پیچ‌های فلنج با گشتاور یکنواخت و متقارن سفت شوند.
پیش از راه‌اندازی، مسیر لوله از ذرات جامد پاکسازی شود.
از این شیر برای تنظیم دائمی جریان استفاده نشود و از ضربه ناگهانی فشار به شیر جلوگیری شود.
بازرسی دوره‌ای آب‌بندی به افزایش عمر شیر کمک می‌کند.

مشخصات کلی

مشخصه	مقدار
نوع محصول	شیرفلکه کشویی زبانه فلزی، رینگ استنلس استیل
برند	فاراب
کد کاتالوگ	GVS25
بدنه / بانت / وج	چدن داکتیل GGG50
گلند بالا / پایین	چدن داکتیل GGG40
استم	استنلس استیل AISI420
رینگ نشیمنگاه بدنه و وج	استنلس استیل AISI304
نوع اتصال	فلنجی
فشار کاری	PN25 (۲۵ بار)
حداکثر دمای کاری	۱۱۰ درجه سانتی‌گراد
محدوده سایز	DN50 تا DN400

جدول ابعاد و وزن (بر حسب میلی‌متر و کیلوگرم)

DN	L	H	W	D	k	g	b	d×n	وزن (kg)
50	250	288	200	165	125	99	19	19×4	17.5
65	270	323	250	185	145	118	19	19×8	23
80	280	380	250	200	160	132	19	19×8	30
100	300	435	315	235	190	156	19	23×8	44
125	325	495	315	270	220	184	19	28×8	60
150	350	570	315	300	250	211	20	28×8	80
200	400	670	400	360	310	274	22	28×12	111
250	450	730	500	425	370	330	24.5	31×12	175
300	500	780	500	485	430	389	27.5	31×16	210
350	550	910	500	555	490	448	30	34×16	306
400	600	1050	600	620	550	503	32	37×16	435

منبع: کاتالوگ رسمی فاراب

جمع‌بندی مهندسی

شیرفلکه کشویی رینگ استنلس استیل PN25 تیپ F5 فاراب، با بدنه، بانت و زبانه از چدن داکتیل GGG50، رینگ نشیمنگاه استنلس استیل AISI304 و مطابقت با استانداردهای EN1171، EN558، EN1092-2 و EN12266-1، برای قطع و وصل کامل جریان در خطوط آب، فاضلاب و آتش‌نشانی تا فشار ۲۵ بار و دمای ۱۱۰ درجه سانتی‌گراد ساخته شده است. انتخاب نهایی سایز و تناسب فشار خط با کلاس PN25، پیش از خرید باید با کارشناس فنی بررسی شود.
