نوع محصول:شیر کشویی (Gate Valve)
برند:وگ بی همتا
نوع شیر:شیر کشویی محور صعودی با زبانه لاستیکی (OS&Y Resilient Seated Gate Valve)
نوع مکانیزم:کشویی با محور صعودی (Rising Stem / OS&Y)
شیر کشویی محور صعودی OS&Y زبانه لاستیکی وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر کشویی زبانه لاستیکی محور صعودی-نزولی OS&Y وگ ایران (بیهمتا) — بررسی فنی
معروف به گیت ولو رزیلینت سیت، شیر کشویی زبانه لاستیکی محور صعودی و Gate Valve Resilient Seated OS&Y در بازار تاسیسات صنعتی
شیر کشویی زبانه لاستیکی محور صعودی-نزولی OS&Y وگ ایران، نسخهای از خانواده شیرهای کشویی این برند است که بهجای آببندی فلزبهفلز، از زبانه با روکش کامل لاستیکی (EPDM/NBR) استفاده میکند و طبق کاتالوگ رسمی سازنده گشتاور باز و بسته شدن پایینی دارد. این محصول در محدوده DN40 تا DN300 و فشار اسمی PN10/16 تولید میشود و برای خطوط آب، فاضلاب و تاسیسات کاربرد دارد.

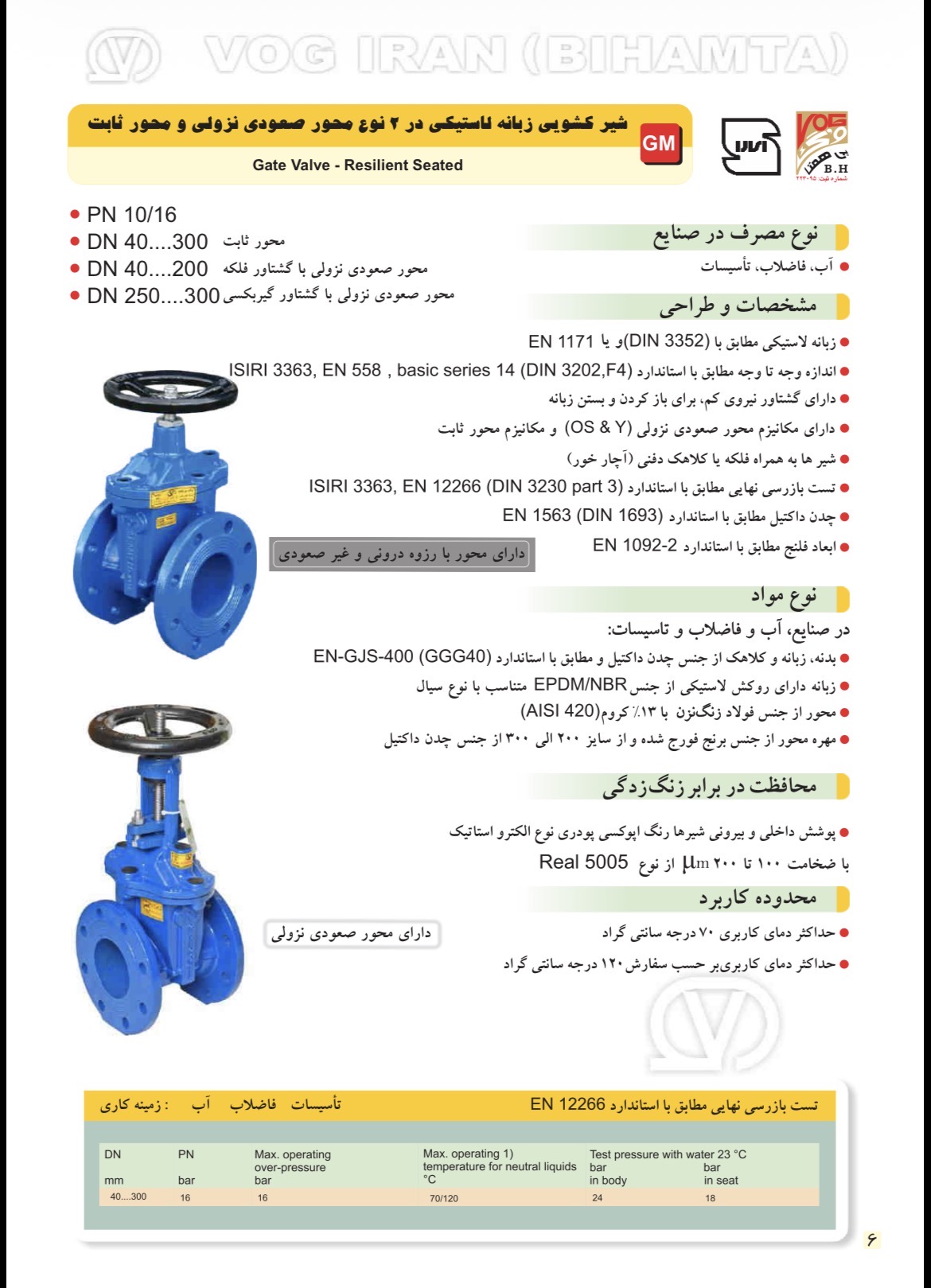

صفحه اول کاتالوگ — مشخصات، جنس مواد و محدوده کاربرد

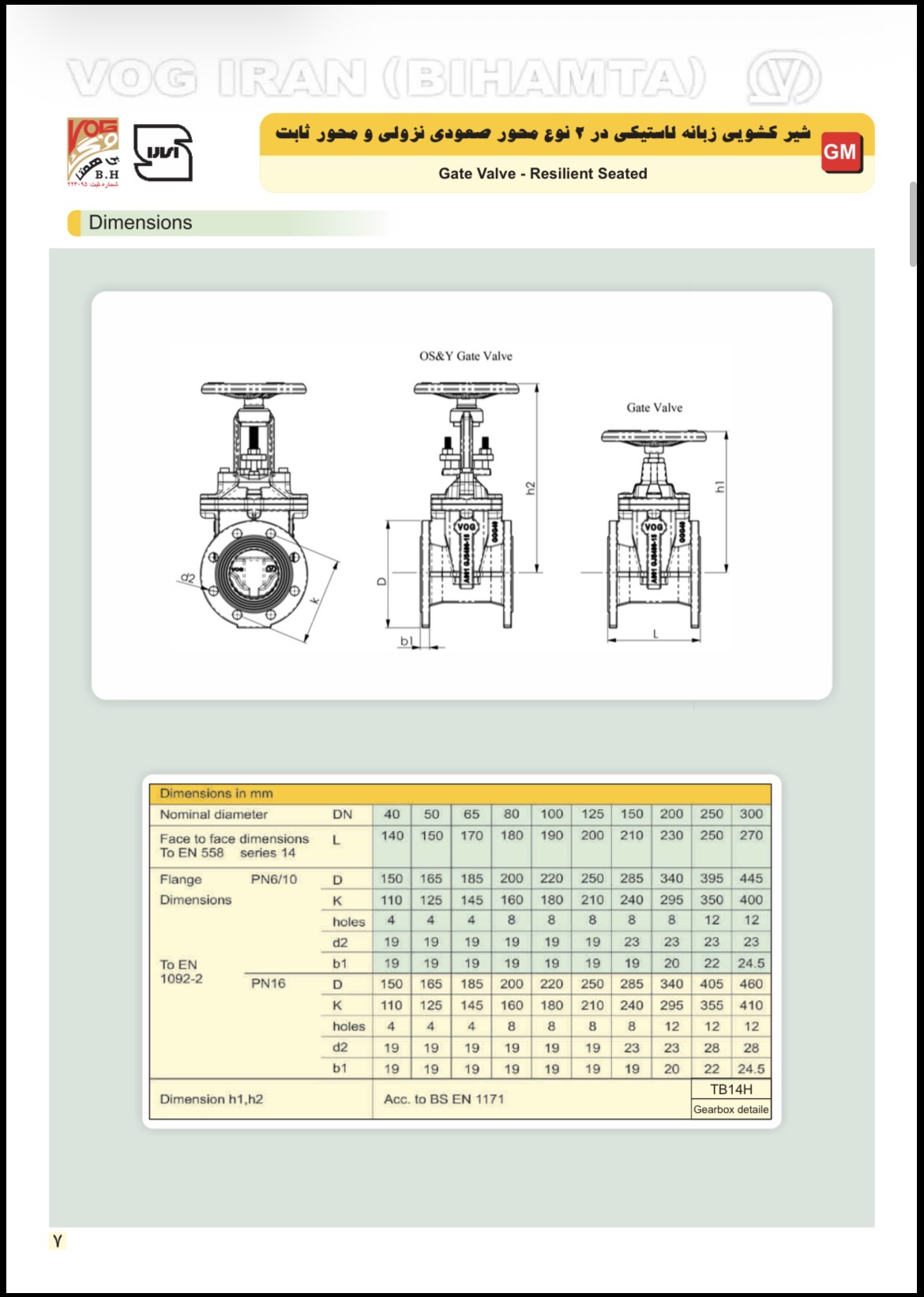

صفحه دوم کاتالوگ — نقشه ابعادی و جدول اندازهها (Dimensions)
فشار کاریPN 10/16
دمای کاری70~120°C
جنس بدنه/زبانهGGG40
مکانیزم محورOS&Y
✓ نقاط قوت
- مکانیزم محور صعودی-نزولی (OS&Y) امکان مشاهده بصری وضعیت باز/بسته شیر را از روی موقعیت میله فراهم میکند، بدون نیاز به باز کردن پوشش یا کانال دسترسی
- گشتاور بازکردن و بستن پایین به دلیل طراحی زبانه لاستیکی؛ طبق کاتالوگ سازنده، این مدل «گشتاور نیروی کم» برای باز و بسته شدن دارد — سهولت عملکرد دستی حتی در سایزهای بزرگتر
- زبانه با روکش لاستیکی کامل (EPDM یا NBR متناسب با نوع سیال) بهجای آببندی فلزبهفلز، یک سطح تماس پیوسته و بدون فاصله فلزی ایجاد میکند
- بدنه، زبانه و کلاهک از چدن داکتیل مطابق استاندارد EN-GJS-400 (GGG40) و EN 1563، استحکام مکانیکی بالا در خطوط فشار متوسط تا بالا
- محور از فولاد زنگنزن با ۱۳٪ کروم (AISI 420)، مقاوم در برابر خوردگی ناشی از تماس مداوم با سیال
- پوشش رنگ اپوکسی پودری الکترواستاتیک با ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005) در داخل و خارج بدنه
- ابعاد وجهبهوجه و فلنج مطابق استانداردهای بینالمللی ISIRI 3363، EN 558 و EN 1092-2
! نکات قابل توجه
- حداکثر دمای کاربری استاندارد ۷۰ درجه سانتیگراد است؛ برای دمای بالاتر (تا ۱۲۰ درجه) باید صراحتاً هنگام سفارش اعلام شود تا جنس آببند و اورینگ متناسب انتخاب شود
- در سایزهای ۲۵۰ و ۳۰۰ میلیمتر، مکانیزم محور صعودی-نزولی با گشتاور گیربکسی اجرا میشود نه با گشتاور مستقیم فلکه، که نیاز به فضای نصب بیشتر دارد
- روکش لاستیکی زبانه (EPDM یا NBR) باید متناسب با نوع سیال عبوری انتخاب شود؛ این انتخاب طبق کاتالوگ سازنده مشخص میشود
- حداکثر دمای کاربری استاندارد این مدل (۷۰ درجه) پایینتر از نسخه زبانه فلزی همخانواده (۱۰۰ درجه) است؛ برای دمای بالاتر بدون سفارش ویژه، نسخه زبانه فلزی مناسبتر است
تفاوت با نسخه محور ثابت (Non-Rising Stem) در نسخه محور صعودی-نزولی (OS&Y)، میله شیر همراه با باز شدن زبانه به سمت بالا حرکت میکند و وضعیت شیر از بیرون قابل مشاهده است؛ در حالی که در نسخه محور ثابت (که در همین رده محصول DN40 تا DN300 نیز موجود است)، میله در جای خود میچرخد و زبانه بدون جابهجایی میله باز/بسته میشود، که برای فضاهای با ارتفاع محدود یا نصب مدفون مناسبتر است. هر دو مکانیزم روی همین بدنه و مشخصات فشار/دمای یکسان (PN10/16، حداکثر ۷۰ درجه استاندارد) عرضه میشوند.
جمعبندی
برای خطوط آب، فاضلاب و تاسیسات که نیاز به تشخیص سریع وضعیت باز/بسته شیر از بیرون خط و گشتاور پایین بهرهبرداری دارند، شیر کشویی زبانه لاستیکی محور صعودی-نزولی وگ ایران (بیهمتا) با بدنه چدن داکتیل و پوشش اپوکسی، در سایزهای DN40 تا DN300 و فشار PN10/16 گزینهای استاندارد و مستند است. برای دمای کاری بالای ۷۰ درجه بدون سفارش ویژه، یا سایزهای بالاتر از DN300، نسخه زبانه فلزی همین برند مناسبتر است (به بخش محصولات مرتبط مراجعه کنید).
DUCTILE IRON GGG40 RESILIENT SEAT OS&Y RISING STEM DN40-DN300 PN10/16
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| محدوده سایز (DN) | 40 ... 300 mm |
| فشار کاری اسمی | PN 10/16 |
| حداکثر فشار کاری مجاز | 16 bar |
| حداکثر دمای کاربری استاندارد | 70 °C |
| حداکثر دمای کاربری سفارشی | 120 °C |
| تست فشار بدنه (آب، دمای 23°C) | 24 bar |
| تست فشار نشیمنگاه (Seat) | 18 bar |
| مکانیزم محور | صعودی-نزولی (OS&Y) — DN40 تا DN200 با گشتاور فلکه، DN250 تا DN300 با گشتاور گیربکسی |
| استاندارد وجهبهوجه | EN 558 series 14 / ISIRI 3363 |
| استاندارد ابعاد فلنج | EN 1092-2 |
مقادیر فشار/دمای تست بر اساس تنها ردیف داده منتشرشده در کاتالوگ رسمی (مشترک برای رده PN10/16) است؛ کاتالوگ ردیف تست جداگانهای برای PN10 ارائه نکرده است.
جدول ابعاد فلنج (mm)
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| L (وجهبهوجه) | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
| D — PN6/10 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| K — PN6/10 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| تعداد سوراخ — PN6/10 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
| d2 — PN6/10 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 23 |
| D — PN16 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| K — PN16 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| تعداد سوراخ — PN16 | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 |
| d2 — PN16 | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 28 |
جنس قطعات
| نام قطعه | جنس |
|---|---|
| بدنه | چدن داکتیل EN-GJS-400 (GGG40) |
| کلاهک | چدن داکتیل EN-GJS-400 (GGG40) |
| زبانه (هسته) | چدن داکتیل EN-GJS-400 (GGG40) |
| روکش زبانه | لاستیک EPDM یا NBR (متناسب با نوع سیال) |
| محور | فولاد زنگنزن با ۱۳٪ کروم (AISI 420) |
| مهره محور (تا DN150) | برنج فورج شده |
| مهره محور (DN200 تا DN300) | چدن داکتیل |
| پوشش داخلی و خارجی | رنگ اپوکسی پودری الکترواستاتیک (Real 5005، ضخامت 100~200 µm) |
محصولات مرتبط از همین خانواده وگ ایران
درباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود.
دانلود کاتالوگ فنی و استعلام قیمت روز
برای دریافت کاتالوگ کامل برند و استعلام قیمت سایز مورد نظر، با کارشناسان ما در تماس باشید.
سوالات متداول
مکانیزم OS&Y در شیر کشویی چه مزیتی دارد؟
در مکانیزم محور صعودی-نزولی (Outside Screw & Yoke)، میله شیر همراه با چرخش فلکه به بیرون حرکت میکند، به همین دلیل وضعیت باز یا بسته بودن شیر از فاصله و بدون نیاز به ابزار قابل تشخیص است.
حداکثر دمای کاری این شیر چقدر است؟
در حالت استاندارد کارخانه، حداکثر دمای کاربری ۷۰ درجه سانتیگراد است. در صورت نیاز به دمای بالاتر تا ۱۲۰ درجه، باید هنگام سفارش این موضوع صراحتاً به فروشنده اعلام شود تا جنس آببندها متناسب انتخاب شود.
فرق زبانه لاستیکی با زبانه فلزی در این خانواده محصول چیست؟
زبانه لاستیکی با روکش کامل EPDM یا NBR، سطح تماس پیوسته بدون فاصله فلزی ایجاد میکند و طبق کاتالوگ گشتاور بازوبسته شدن پایینتری دارد. نسخه زبانه فلزی همخانواده در مقابل، دمای استاندارد بالاتری (۱۰۰ درجه در برابر ۷۰ درجه) را پوشش میدهد.
این شیر برای چه سایزهایی موجود است؟
محدوده سایز DN40 تا DN300 است. سایزهای DN40 تا DN200 با مکانیزم محور صعودی-نزولی گشتاور فلکهای و سایزهای DN250 و DN300 با گشتاور گیربکسی عرضه میشوند.
این شیر را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و زمان تحویل با شماره ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
