شیر پروانه‌ای لاگ گیربکسی دیسک استیل PN16 وگ بی‌همتا

نقد و بررسی شیر پروانه‌ای لاگ گیربکسی دیسک استیل PN16 وگ بی‌همتا

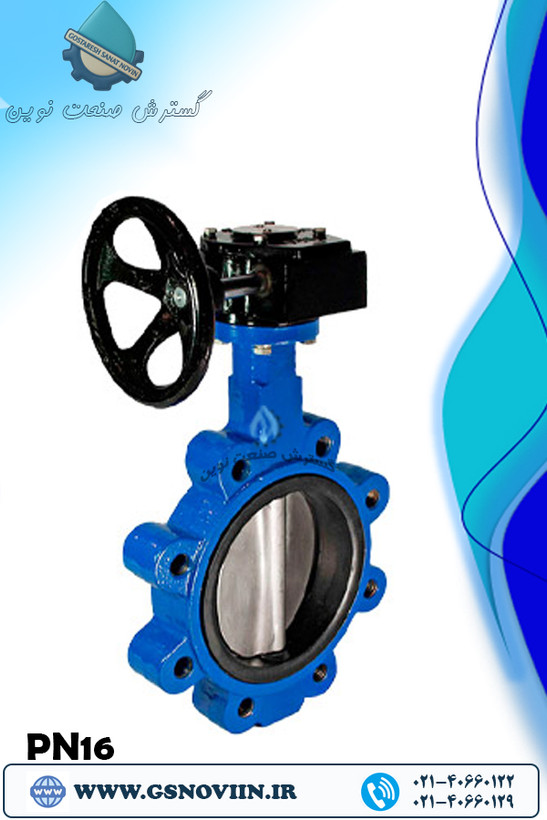

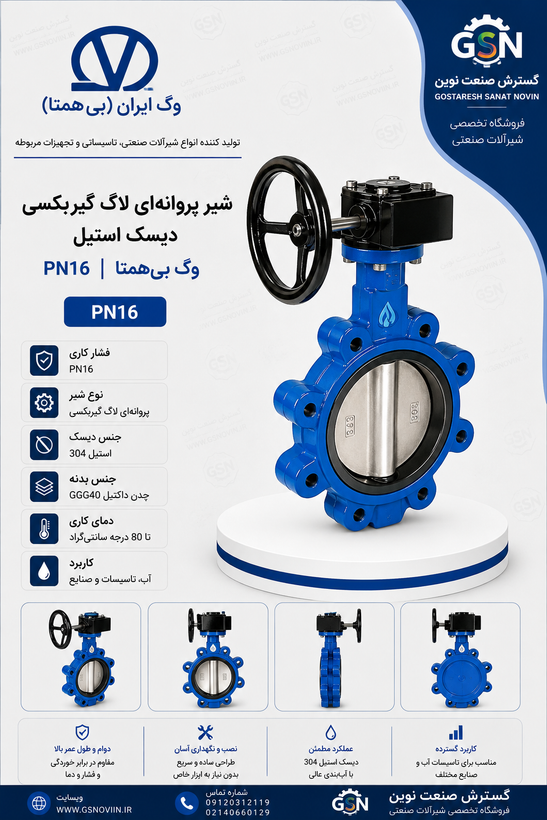

شیر پروانه‌ای لاگ گیربکسی دیسک استیل PN16 وگ بی‌همتا محصولی برای کنترل قطع و وصل جریان در خطوط لوله و تأسیسات است که سه ویژگی اصلی آن، یعنی اتصال لاگ، عملگر گیربکسی و دیسک استیل، در انتخاب آن نقش تعیین‌کننده دارند.

این مدل برای کاربری‌هایی طراحی شده است که در آن‌ها استفاده از شیر پروانه‌ای ربع‌گرد، کنترل دستی گیربکسی و ساختار اتصال لاگ مورد نیاز است. با این حال، مناسب بودن آن برای یک پروژه خاص به فشار، دما، نوع سیال و سازگاری متریال داخلی بستگی دارد.

ارزیابی اتصال لاگ؛ مهم‌ترین مزیت نصب

اتصال لاگ باعث می‌شود شیر دارای نقاط اتصال مستقل روی بدنه باشد و بین فلنج‌های دو طرف خط نصب شود. این ساختار در مقایسه با شیرهای ویفری، امکان انعطاف بیشتری در برخی روش‌های نصب و تعمیرات فراهم می‌کند.

در برخی آرایش‌های لوله‌کشی، امکان جداسازی یک طرف خط بدون خارج کردن کامل شیر از محل نصب می‌تواند یک مزیت عملیاتی باشد. البته این موضوع به طراحی خط و روش اجرای پروژه وابسته است و نباید به‌صورت عمومی برای تمام نصب‌ها در نظر گرفته شود.

بررسی عملگر گیربکسی

استفاده از گیربکس، چرخاندن محور شیر را برای اپراتور ساده‌تر می‌کند و امکان کنترل تدریجی وضعیت شیر را فراهم می‌سازد. این ویژگی در شیرهایی که گشتاور عملیاتی آن‌ها با دستگیره اهرمی به‌راحتی قابل تأمین نیست، اهمیت بیشتری دارد.

از طرف دیگر، وجود گیربکس به معنای افزایش تعداد اجزای مکانیکی و نیاز به بررسی و نگهداری این مکانیزم است. بنابراین وضعیت گیربکس، روانکاری و عملکرد صحیح آن باید در برنامه نگهداری تجهیزات در نظر گرفته شود.

ارزیابی دیسک استیل

دیسک یکی از مهم‌ترین اجزای داخلی شیر پروانه‌ای است و مستقیماً با سیال در تماس قرار می‌گیرد. استفاده از دیسک استیل می‌تواند برای برخی شرایط کاری که مقاومت مناسب متریال در برابر محیط و سیال اهمیت دارد، مزیت محسوب شود.

با این حال، صرف عبارت «دیسک استیل» برای قضاوت درباره مقاومت خوردگی کافی نیست. گرید دقیق استیل، نوع سیال، دما و سایر اجزای در تماس با سیال باید بررسی شوند.

مزایای اصلی محصول

محدودیت‌ها و نکات قابل توجه

مقایسه شیر پروانه‌ای لاگ و ویفری

این شیر برای چه پروژه‌هایی مناسب‌تر است؟

• شبکه‌های آب‌رسانی
• تأسیسات انتقال و توزیع آب
• ایستگاه‌های پمپاژ
• تأسیسات صنعتی سازگار با مشخصات شیر
• خطوط لوله‌ای که کنترل گیربکسی مورد نیاز است
• پروژه‌هایی که اتصال لاگ برای آن‌ها مناسب‌تر از ویفری است

چه زمانی بهتر است مدل دیگری انتخاب شود؟

اگر پروژه فضای بسیار محدودی دارد و کمترین ابعاد و وزن اهمیت بالایی دارد، شیر پروانه‌ای ویفری می‌تواند گزینه مناسب‌تری باشد.

اگر نیاز به جداسازی سریع شیر بدون توقف یا تغییر اساسی در آرایش خط وجود دارد، انتخاب بین لاگ و فلنجی باید بر اساس طراحی دقیق خط انجام شود.

همچنین اگر نوع سیال یا شرایط خوردگی خاص است، گرید دقیق دیسک، سیت و سایر اجزای در تماس با سیال باید پیش از انتخاب بررسی شود.

راهنمای بررسی پیش از خرید

• سایز شیر: متناسب با قطر خط لوله
• فشار کاری: سازگار با PN16 و فشار واقعی سیستم
• نوع سیال: سازگار با دیسک، سیت و اجزای داخلی
• دمای کاری: در محدوده مجاز متریال آب‌بندی
• گرید دقیق دیسک استیل: بر اساس مشخصات فنی رسمی
• فضای نصب: مناسب برای بدنه و گیربکس
• نوع فلنج: سازگار با اتصال لاگ شیر

جمع‌بندی نقد و بررسی

شیر پروانه‌ای لاگ گیربکسی دیسک استیل PN16 وگ بی‌همتا برای پروژه‌هایی مناسب است که به یک شیر پروانه‌ای ربع‌گرد با اتصال لاگ، کنترل دستی گیربکسی و دیسک استیل نیاز دارند.

مهم‌ترین مزیت محصول، ترکیب سه ویژگی اتصال لاگ، گیربکس و دیسک استیل است. اتصال لاگ می‌تواند انعطاف مناسبی در برخی روش‌های نصب و تعمیرات ایجاد کند، گیربکس کنترل شیر را ساده‌تر می‌کند و دیسک استیل برای کاربردهای سازگار با متریال آن قابل بررسی است.

در مقابل، انتخاب این محصول بدون بررسی نوع سیال، گرید دقیق دیسک، نوع سیت، فشار و دمای کاری می‌تواند تصمیم فنی نادرستی باشد.

نتیجه نهایی: اگر پروژه به شیر پروانه‌ای لاگ با کنترل گیربکسی و دیسک استیل نیاز داشته باشد و مشخصات فنی محصول با شرایط واقعی خط مطابقت داشته باشد، این مدل می‌تواند گزینه مناسبی برای شبکه‌های آب‌رسانی و تأسیسات صنعتی باشد.
