نوع محصول:شیر آتشنشانی ایستاده (Fire Hydrant)
برند:وگ بیهمتا
کلاس فشار:PN16
نوع نصب :ایستاده (Above-Ground)

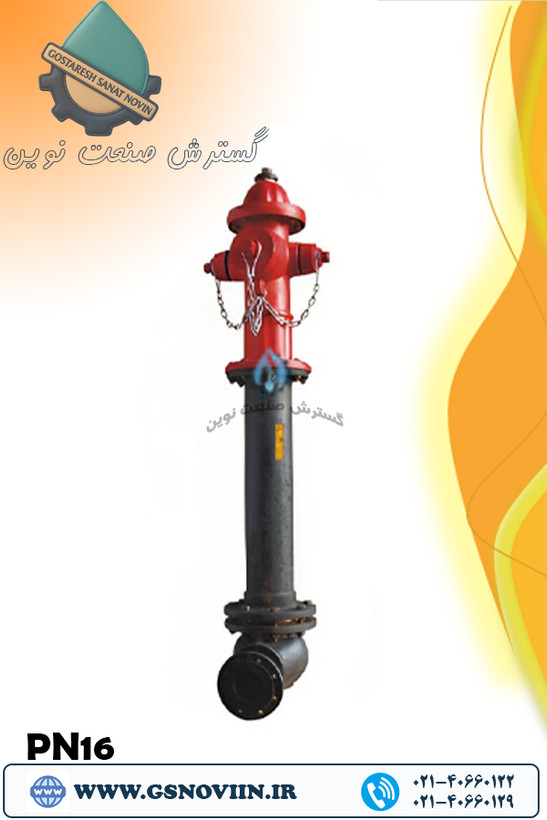

شیر آتشنشانی ایستاده PN16 وگ بیهمتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی

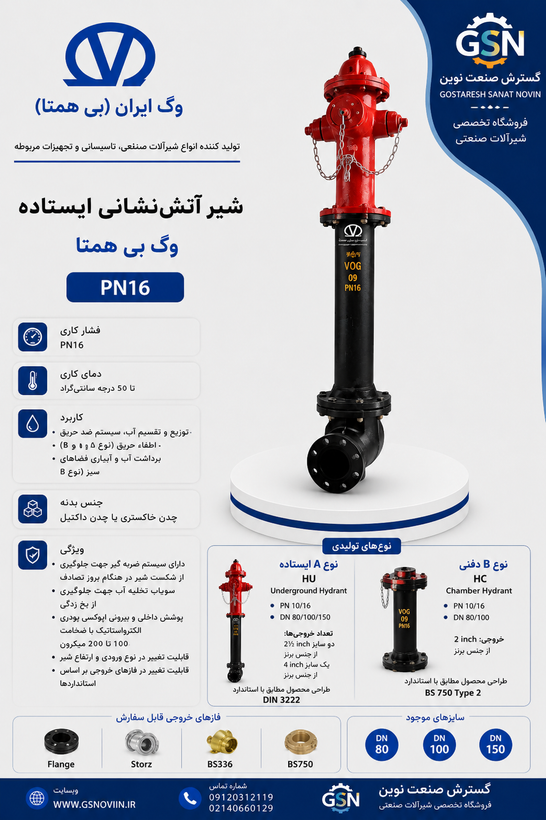

شیر آتشنشانی ایستاده (نوع A) PN16 وگ بیهمتا
در بازار شیرآلات آب و اطفای حریق با نامهای هیدرانت ایستاده، هیدرانت زمینی و Pillar Fire Hydrant نیز شناخته میشود
شیر آتشنشانی ایستاده، برخلاف نوع دفنی، بخشی از بدنه و ستون آن بالای سطح زمین قابل مشاهده است و همین ویژگی دسترسی سریع تیم آتشنشانی را در فضای باز ممکن میکند. با سه دهانه خروجی همزمان (دو خروجی 2½ اینچ و یک خروجی 4 اینچ)، امکان اتصال چند شلنگ بهطور همزمان یا اتصال مستقیم به تانکر آتشنشانی از خروجی بزرگ فراهم است؛ به همین دلیل در معابر، میادین شهری و ورودی مجتمعهای صنعتی که سرعت دسترسی اهمیت دارد، نسبت به نوع دفنی رایجتر است.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران
خلاصه فنی
کلاس فشار PN10/16، سایز DN80 تا DN150، بدنه چدن خاکستری EN1561-GJL250 (GG25)، لوله اصلی چدن داکتیل. سه خروجی برنزی همزمان (2×2½ اینچ و 1×4 اینچ). طراحی مطابق استاندارد DIN 3222. دارای سیستم ضدضربه (Break-away) و سوپاپ تخلیه آب ضدیخزدگی. حداکثر دمای کاربردی آب 50 درجه سانتیگراد.
معرفی، مشخصات فنی نصب و جدول ابعاد فلنج — کاتالوگ رسمی وگ ایران (بیهمتا)
فشار کاریPN 10/16
رنج DN80~150 mm
جنس بدنهGG25
خروجی2×2.5"+1×4"
مشخصات فنی
مشخصه
مقدار
جنس بدنه
چدن خاکستری EN1561-GJL250 (GG25)
جنس لوله اصلی
چدن داکتیل EN1563 (DIN1693)
جنس کوزه/زانوی ۹۰ درجه
چدن خاکستری EN1561-GJL250
جنس محور داخلی
فولاد زنگنزن AISI 420
جنس مهره اصلی
برنز
جنس خروجیها (۲×۲.۵" و ۱×۴")
برنز
آببند نشیمنگاه
لاستیک EPDM
استاندارد طراحی محصول
DIN 3222
استاندارد فلنج
EN 1092-2
استاندارد تست نهایی
EN 12266
پوشش ضدخوردگی
اپوکسی الکترواستاتیک قرمز ترافیکی Real S301P، ۱۰۰–۲۰۰ میکرون
✓ نقاط قوت
- سه دهانه خروجی همزمان (دو خروجی 2½ اینچ و یک خروجی 4 اینچ، همگی از جنس برنز)، امکان اتصال چند شلنگ همزمان یا اتصال به تانکر آتشنشانی از خروجی بزرگ
- سیستم ضدضربه (Break-away) که در صورت برخورد وسیله نقلیه، از شکستن کامل بدنه و قطع کارکرد شبکه جلوگیری میکند
- سوپاپ تخلیه آب داخلی، پس از بستهشدن هیدرانت آب باقیمانده در بدنه بالای زمین را تخلیه کرده و از یخزدگی و ترکیدگی در فصل سرما جلوگیری میکند
- قابلیت تنظیم طول غلاف بر اساس ارتفاع واقعی خط لوله تا سطح زمین، متناسبسازی با عمق نصب هر پروژه
- قابلیت تغییر نوع فازهای خروجی مطابق استانداردهای مختلف (Flange، Storz، BS336، BS750)؛ سازگاری با تجهیزات آتشنشانی محلی هر منطقه
- پوشش اپوکسی الکترواستاتیک قرمز ترافیکی (Real S301P)، هم مقاوم در برابر خوردگی و هم قابل شناسایی سریع در محیط
! نکات قابل توجه
- حداکثر دمای کاربردی مجاز برای آب ۵۰ درجه سانتیگراد است؛ برای سیالات با دمای بالاتر مناسب نیست
- به دلیل ارتفاع بالای زمین، نسبت به نوع دفنی در معرض برخورد فیزیکی بیشتری قرار دارد؛ سیستم ضدضربه این ریسک را کاهش میدهد نه حذف میکند
- محور داخلی از فولاد زنگنزن AISI 420 است اما لوله اصلی از چدن داکتیل؛ در نصب باید از عدم واردشدن بار جانبی غیرمجاز به بدنه اطمینان حاصل شود
تفاوت با شیر آتشنشانی دفنی (نوع B) نوع ایستاده بخشی از بدنه و کوزه خروجیها را بالای سطح زمین قرار میدهد و امکان اتصال همزمان چند شلنگ (دو خروجی 2½ اینچ و یک خروجی 4 اینچ) را فراهم میکند. شیر آتشنشانی دفنی کاملاً زیر سطح زمین در یک محفظه نصب میشود، فقط یک خروجی 2½ اینچ دارد، و علاوه بر اطفای حریق طبق کاتالوگ رسمی برای برداشت آب جهت آبیاری فضای سبز نیز کاربرد دارد. نوع دفنی برای فضاهایی با ریسک بالای برخورد (پارکینگها، پیادهروهای شلوغ) مناسبتر است؛ نوع ایستاده برای دسترسی سریعتر در فضای باز.
جمعبندی
برای شبکههای آبرسانی شهری و سیستمهای اطفای حریق ساختمانی و صنعتی که نیاز به دسترسی سریع و اتصال همزمان چند شلنگ آتشنشانی دارند، شیر آتشنشانی ایستاده وگ بیهمتا با سیستم ضدضربه، سوپاپ تخلیه ضدیخزدگی و سه دهانه خروجی برنزی، مطابق استاندارد DIN 3222 و EN 1092-2، گزینهای استاندارد و قابل اتکا برای پروژههای DN80 تا DN150 است.
STANDING HYDRANT CAST IRON GG25 BREAK-AWAY SYSTEM DN80-DN150 PN10/16
جدول ابعاد فلنج (mm)
DN
80
100
150
D
200
220
285
K
160
180
240
تعداد سوراخ
8
8
8
d2
19
19
23
b1
22
24
26
برای دیدن بقیه ستونها، جدول را به چپ بکشید
ابعاد فلنج مطابق استاندارد EN 1092-2. نصب استاندارد شامل بستری از قلوهسنگ به ضخامت ۸۰ سانتیمتر و پوشش بتنی ۵۰ سانتیمتری زیر نقطه اتصال به شبکه است، طبق نمودار نصب کاتالوگ رسمی.
کاتالوگ رسمی و راهنمای انتخاب وگ بیهمتامعرفی برند، استانداردها و راهنمای انتخاب نوع هیدرانت مناسب در وبلاگ گسترش صنعت نوین
دانلود کاتالوگ و ادامه مطلبدرباره سازندهوگ ایران (بیهمتا) از سال ۱۳۶۸ با پروانه بهرهبرداری شماره ۳۵۱۹۳ از وزارت صنایع و معادن، تولیدکننده شیرآلات صنعتی، فلنج فولادی و شیر آتشنشانی است و دارای گواهینامههای ISO 9001:2015، ISO 14001:2015 و ISO 45001:2018 (IMS) میباشد. این محصول توسط گسترش صنعت نوین عرضه میشود.
سوالات متداول
تفاوت شیر آتشنشانی ایستاده با نوع دفنی چیست؟
نوع ایستاده بالای سطح زمین قابل مشاهده است و سه خروجی همزمان دارد؛ برای دسترسی سریع مناسبتر است. نوع دفنی کاملاً زیرزمینی است، فقط یک خروجی دارد و در برابر برخورد و خرابکاری مصونتر است.
این هیدرانت چند خروجی دارد و همه همزمان قابل استفادهاند؟
بله، سه خروجی برنزی همزمان دارد: دو خروجی 2½ اینچ و یک خروجی 4 اینچ که میتواند برای اتصال مستقیم به تانکر آتشنشانی هم استفاده شود.
در صورت برخورد وسیله نقلیه چه اتفاقی میافتد؟
سیستم ضدضربه (Break-away) طراحی شده تا در صورت برخورد، بخش بالایی از نقطه مشخصی جدا شود و مانع آسیب به لوله اصلی و قطع کامل شبکه شود؛ این سیستم ریسک آسیب را کاهش میدهد نه حذف میکند.
چگونه از یخزدگی در زمستان جلوگیری میشود؟
سوپاپ تخلیه آب داخلی، پس از بستهشدن هیدرانت آب باقیمانده در بدنه را تخلیه میکند و از یخزدگی و ترکیدگی جلوگیری میکند.
این محصول را از کجا و با چه گارانتی میتوان خرید؟
این محصول اصل وگ ایران (بیهمتا) از طریق گسترش صنعت نوین قابل تهیه است. برای استعلام قیمت، شرایط گارانتی و راهنمایی در انتخاب سایز و عمق نصب با شمارههای ۰۲۱-۴۰۶۶۰۱۲۹ یا ۰۹۱۲۰۳۱۲۱۱۹ تماس بگیرید.
