شیر تخلیه هوا (شیر هواگیری )تک روزنه بزرگ PN16 وگ بی‌همتا
برند: وگ بی همتا
انواع سایز ها به اینچ
نقد و بررسی تخصصی
شیر تخلیه هوا تک روزنه بزرگ PN16 وگ ایران (بی‌همتا) — بررسی فنی DN50 تا DN200
معروف به شیر هواگیری تک روزنه بزرگ، Air Vent / Air Release Valve – Single Large Orifice (AL) و شیر تنفس خط لوله در بازار شیرآلات آب و تأسیسات ایران
خلاصه: شیر تخلیه هوای تک روزنه بزرگ، یک شیر اتوماتیک (بدون برق یا کنترل دستی) است که در دو لحظه حیاتی وارد عمل می‌شود: هنگام پرشدن خط لوله، حجم زیاد هوای داخل لوله را سریع خارج می‌کند تا از ضربه قوچ (Water Hammer) جلوگیری شود؛ و هنگام تخلیه یا افت فشار ناگهانی خط، هوا را به داخل لوله برمی‌گرداند تا از ایجاد خلأ و آسیب به جداره لوله جلوگیری شود. برای مهندس طراح: این مدل فقط روزنه بزرگ دارد و برای تخلیه پیوسته حباب‌های ریز کاویتاسیون کافی نیست؛ در بخش «مقایسه» گزینه مناسب را ببینید. برای نصاب: نصب باید کاملاً عمودی و در بالاترین نقطه پروفیل خط لوله انجام شود.
ISO 9001:2015 ISO 14001:2015 ISO 45001:2018 TUV نشان استاندارد ملی ایران

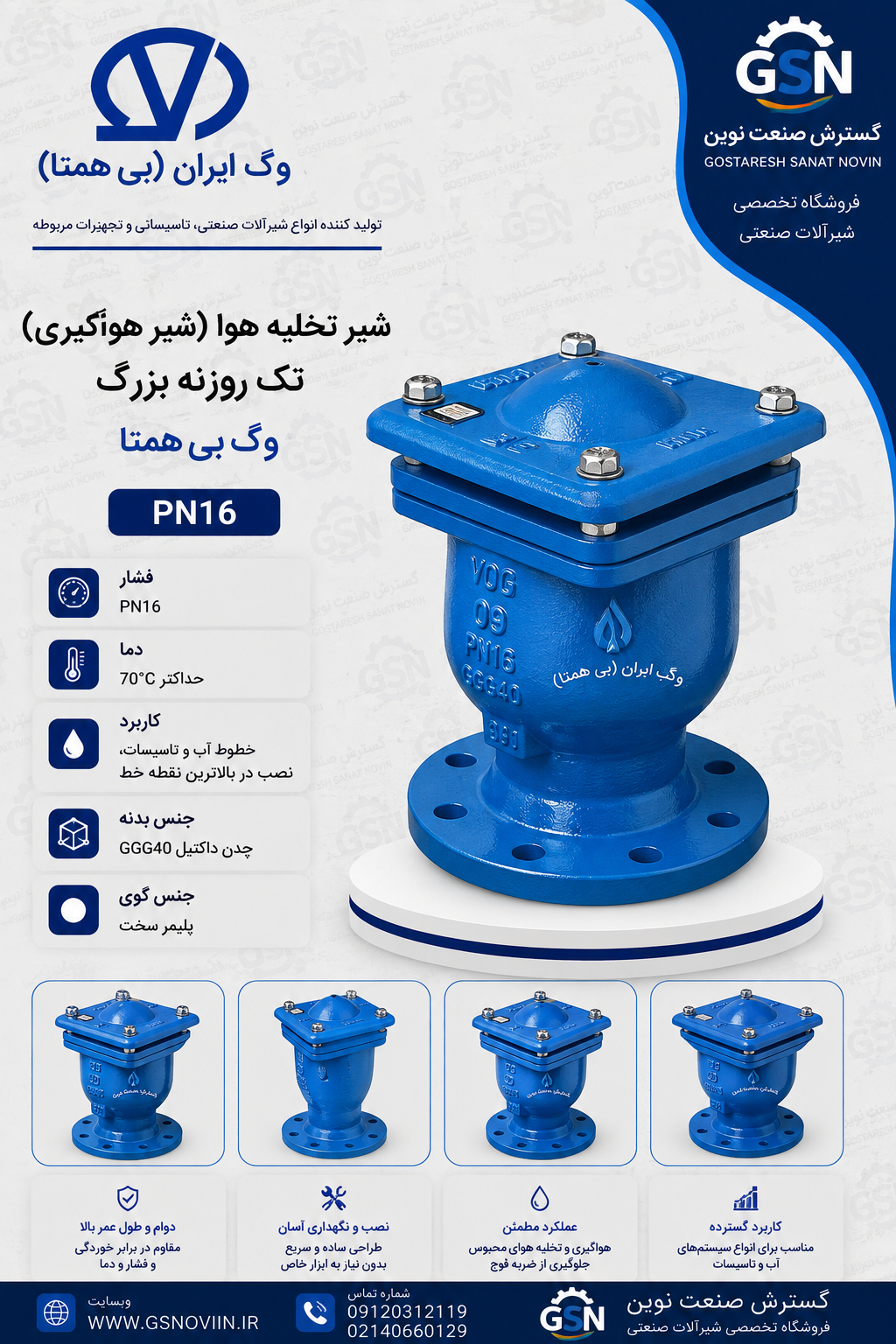

تصویر محصول و دیتاشیت فنی کامل — استاندارد EN 1092-2 / EN 12266
فشار کاری PN16
دمای کاری 70°C
جنس بدنه GGG40
رنج سایز DN50–200
✓ نقاط قوت
- تخلیهٔ سریع حجم زیاد هوا از خط لوله هنگام پرشدن، جلوگیری از ضربهٔ قوچ (Water Hammer) ناشی از حبس هوا
- ورود هوا به خط لوله هنگام تخلیهٔ آب (برداشت)، جلوگیری از ایجاد خلأ و آسیب به لوله
- شناور از جنس پلیمر مقاوم در برابر فشار، ضربه و خوردگی، بدون نیاز به سرویس مکرر
- بدنه چدن داکتیل با پوشش اپوکسی الکترواستاتیک، مقاوم در برابر خوردگی محیط دفن یا اتاقک شیرآلات
- تست بازرسی نهایی مطابق استاندارد EN 12266 روی تمامی محصولات
! نکات قابل توجه
- این مدل فقط روزنهٔ بزرگ دارد؛ برای تخلیهٔ پیوستهٔ حباب‌های ریز ناشی از کاویتاسیون، نوع «دو روزنه» یا «تک روزنه کوچک» لازم است
- حداکثر دمای کاری ۷۰ درجه سانتی‌گراد؛ برای سیالات داغ‌تر مناسب نیست
- نصب صحیح باید در بالاترین نقطهٔ خط لوله یا نقاط تجمع هوا انجام شود، وگرنه عملکرد شناور مختل می‌شود
تک روزنه بزرگ در مقابل دو روزنه نوع دو روزنه (AD) هم روزنهٔ بزرگ برای تخلیهٔ حجم بالای هوا و هم روزنهٔ کوچک برای تخلیهٔ پیوستهٔ حباب‌های ریز کاویتاسیون را در یک بدنه دارد؛ نوع تک روزنه بزرگ (AL، همین محصول) تنها عملکرد تخلیهٔ حجم بالا و ورود هوا حین تخلیه را پوشش می‌دهد و برای خطوطی که مشکل کاویتاسیون مداوم ندارند، گزینه‌ای ساده‌تر و اقتصادی‌تر است: شیر تخلیه هوا دو روزنه PN16.
طریقه کارکرد
در حین پرشدن اولیه خط لوله یا افزایش سریع جریان، هوای داخل لوله باید سریع خارج شود تا فشار داخل خط بالا نرود؛ شناور پلیمری در این حالت پایین است و روزنه بزرگ کاملاً باز می‌ماند تا هوا با سرعت زیاد خارج شود. با رسیدن سطح آب به بدنه، شناور بالا آمده و روزنه را می‌بندد. برعکس، هنگام تخلیه یا افت سریع فشار خط (مثلاً خالی‌کردن لوله برای تعمیر)، شناور دوباره پایین می‌آید و روزنه باز می‌شود تا هوای بیرون وارد لوله شود و از تشکیل خلأ و مچاله‌شدن یا ترک‌خوردن جداره لوله جلوگیری کند.
طریقه نصب
- محل نصب باید بالاترین نقطه پروفیل خط لوله (High Point) یا نزدیک پمپ‌ها و تغییرات شیب خط باشد، جایی که هوا بیشتر تجمع می‌کند.
- شیر باید کاملاً عمودی (روزنه رو به بالا) نصب شود؛ نصب افقی یا کج عملکرد شناور را مختل می‌کند.
- پیش از شیر تخلیه هوا، نصب یک شیر قطع‌کننده جداگانه (شیر کشویی یا پروانه‌ای) توصیه می‌شود تا برای سرویس یا تعویض شناور نیازی به تخلیه کامل خط نباشد.
- اتصال به خط از طریق فلنج مطابق استاندارد EN1092-2 و با پیچ/مهره متناسب با تعداد سوراخ‌های جدول ابعاد انجام می‌شود.
- پیش از بهره‌برداری، اطمینان حاصل شود فشار خط حداقل ۰.۵ بار است تا شناور به‌درستی آب‌بندی کند.
مشخصهمقدار
جنس بدنه و درپوش
چدن داکتیل EN-GJS-400 (GGG40)
جنس شناور
پلیمر مقاوم به فشار و ضربه
جنس آب‌بند
NBR / EPDM
استاندارد بدنه
EN 1563 / DIN 1693
استاندارد فلنج
EN 1092-2
استاندارد تست نهایی
