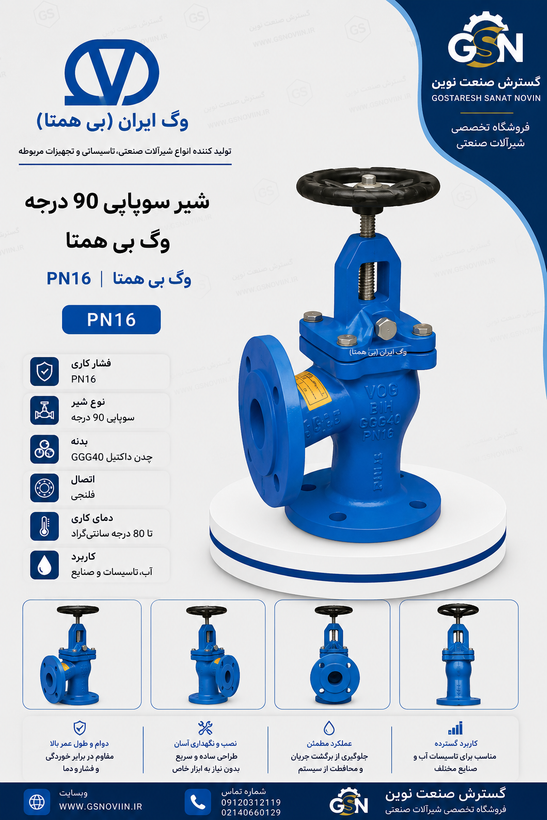

شیر سوپاپی ۹۰ درجه PN16 وگ بی‌همتا مناسب کنترل و قطع جریان در شبکه‌های آبرسانی

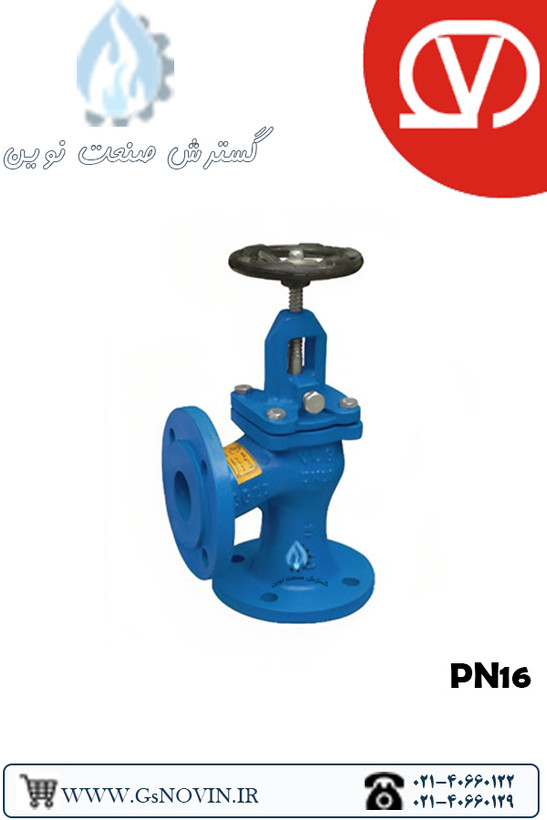

شیر سوپاپی 90 درجه PN16 وگ بی همتا

VOG Bihemta PN16 Angle Globe Valve
برند:وگ بی همتا
انواع سایز ها به اینچ

15,300,000 7%

14,229,000
مشخصات

نوع محصول

شیر سوپاپی 90 درجه (90° Globe Valve)

برند

وگ بی‌همتا

کلاس فشار

PN16

فشار کاری

16 بار

نوع اتصال

فلنجی (Flanged)

نوع عملکرد

دستی با فلکه (Handwheel Operated)

نوع مکانیزم

حرکت خطی دیسک برای قطع، وصل و تنظیم جریان

نوع بدنه

زاویه‌ای 90 درجه (90° Angle Pattern)

جنس بدنه

چدن

جنس قطعات داخلی

مطابق تریم و مشخصات فنی مدل

نوع آب بندی

مطابق تریم و مشخصات فنی مدل

دمای کاری

حداکثر 140 درجه سانتی‌گراد

سیالات قابل استفاده

آب، آب خام، آب صنعتی و سایر سیالات سازگار با متریال شیر

کاربرد اصلی

قطع و وصل و تنظیم جریان در خطوط لوله، شبکه‌های آبرسانی، تأسیسات و کاربردهای صنعتی

ویژگی خاص

طراحی زاویه‌ای 90 درجه و مناسب برای تنظیم جریان.

شیر سوپاپی 90 درجه چه کاربردی دارد؟

برای قطع و وصل و تنظیم جریان سیال در خطوط لوله و شبکه‌های آبرسانی و صنعتی استفاده می‌شود.

تفاوت شیر سوپاپی 90 درجه با شیر سوپاپی صاف چیست؟

در مدل 90 درجه، مسیر ورود و خروج سیال نسبت به یکدیگر زاویه 90 درجه دارد؛ در مدل صاف، مسیر جریان به‌صورت مستقیم‌تری در بدنه شیر امتداد پیدا می‌کند.

آیا این شیر برای تنظیم جریان مناسب است؟

بله، ساختار شیر سوپاپی امکان تنظیم تدریجی جریان را فراهم می‌کند؛ البته افت فشار آن باید در طراحی سیستم در نظر گرفته شود.

PN16 یعنی چه؟

PN16 نشان‌دهنده فشار نامی 16 بار در شرایط مرجع است؛ فشار مجاز واقعی به دما و شرایط کاری سیستم بستگی دارد.

دمای کاری این شیر چقدر است؟

حداکثر دمای کاری اعلام‌شده برای این خانواده تا 140 درجه سانتی‌گراد است.

شیر سوپاپی 90 درجه برای چه سیالاتی مناسب است؟

کاربرد اصلی آن در خطوط آب، آب خام، آب صنعتی و سایر سیالات سازگار با جنس بدنه و قطعات داخلی شیر است.

توضیحات

اگر نقطه‌ای از خط لوله (خروجی دیگ بخار، ورودی مخزن، کلکتور یا هر جای دیگری) نیاز به تغییر مسیر ۹۰ درجه دارد و همان‌جا هم باید جریان قطع یا تنظیم شود، این شیر با یک قطعه هم نقش زانویی و هم نقش شیر کنترل جریان را انجام می‌دهد — گسترش صنعت نوین این محصول را با سایزهای DN25 تا DN150 و امکان مشاوره سریع عرضه می‌کند.

شیر سوپاپی زاویه‌دار ۹۰ درجه PN16 وگ بی‌همتا

PN16DN25-150Angle TypeDuctile IronDIN 3356

این محصول برای چه کسی و کجا کاربرد دارد

پیمانکار تأسیساتی

برای نقاط تغییر مسیر ۹۰ درجه در خط آب یا بخار که می‌خواهید به‌جای «زانویی + شیر جدا» فقط یک قطعه نصب کنید و در تعداد اتصالات و زمان اجرا صرفه‌جویی کنید.

مشاور و طراح

برای پروژه‌هایی که در نقشه اجرایی نیاز به شیر کنترل جریان دقیقاً در محل تغییر مسیر لوله دارند؛ ابعاد نصب «مرکز تا وجه» است، نه «وجه به وجه» — هنگام طراحی اسپیس لحاظ کنید.

واحد خرید صنعتی

برای تأمین یکجا در کنار سایر اقلام پروژه؛ در صورت نیاز به دمای بالای ۱۴۰ درجه (تا سقف ۲۰۰ درجه) یا جنس برنزی برای مصارف دریایی، حتماً هنگام استعلام اعلام کنید.

چرا این نسخه (زاویه‌دار) را انتخاب کنیم

  • 1
    حذف یک قطعه از خط: در نقاط تغییر مسیر ۹۰ درجه، نیازی به نصب زانویی جداگانه کنار شیر نیست؛ یک اتصال کمتر یعنی یک نقطه نشتی احتمالی کمتر.
  • 2
    کنترل تدریجی جریان، نه فقط قطع کامل: برخلاف شیر کشویی که بیشتر برای قطع/وصل کامل مناسب است، طراحی سوپاپی این مدل امکان تنظیم دقیق دبی را هم می‌دهد.
  • 3
    مناسب هم برای آب و هم بخار: با انتخاب صحیح سیت (استیل یا برنزی بنا به سفارش) و اعلام دمای واقعی خط، برای هر دو کاربرد قابل تأمین است.
  • 4
    گزینه دریایی نیز موجود است: در صورت نیاز پروژه به مقاومت بیشتر در برابر سیال دریایی، نسخه با بدنه برنزی (EN 1982) نیز قابل سفارش است.
اگر مسیر لوله شما مستقیم است (بدون تغییر جهت): استفاده از نسخه زاویه‌دار در مسیر مستقیم افت فشار غیرضروری ایجاد می‌کند؛ در آن حالت نسخه صاف (تا DN400) گزینه بهتری است: شیر سوپاپی صاف PN16 وگ بی‌همتا.

روند سفارش

  1. تماس یا ارسال پیامسایز (DN)، دمای واقعی خط و نوع سیال (آب یا بخار) را اعلام کنید.
  2. بررسی و پیشنهاد فنیدر صورت نیاز به دمای بالای ۱۴۰ درجه یا جنس برنزی، کارشناس ما گزینه مناسب را مشخص می‌کند.
  3. استعلام قیمت و صدور پیش‌فاکتورپس از تأیید مشخصات، قیمت و زمان تحویل اعلام و پیش‌فاکتور صادر می‌شود.
  4. تحویل و مدارکمحصول همراه با مدارک فنی درخواستی (در صورت نیاز پروژه) تحویل داده می‌شود.

سؤالات پرتکرار خریداران

آیا این شیر واقعاً جای زانویی را هم می‌گیرد؟

بله، چون ورودی و خروجی آن روی دو محور عمود بر هم قرار دارد، در نقطه تغییر مسیر ۹۰ درجه هم نقش اتصال زاویه‌ای و هم نقش شیر کنترل جریان را ایفا می‌کند.

برای خط بخار با دمای بالاتر از ۱۴۰ درجه باید چه کار کنم؟

حتماً هنگام استعلام دمای واقعی خط را اعلام کنید؛ تأمین تا سقف ۲۰۰ درجه با اعلام قبلی امکان‌پذیر است، در غیر این صورت محصول با محدودیت استاندارد ۱۴۰ درجه تحویل داده می‌شود.

آیا امکان خرید تک‌عددی وجود دارد؟

هم خرید تک‌عددی و هم خرید عمده برای پروژه‌ها قابل انجام است؛ موجودی هر سایز را هنگام استعلام اعلام می‌کنیم.

اگر مطمئن نیستم آرایش زاویه‌ای با نقشه پروژه من هماهنگ است چه کنم؟

کافی است نقشه محل نصب یا توضیح مسیر لوله را با کارشناسان ما در میان بگذارید تا مناسب بودن نسخه زاویه‌ای یا صاف را بررسی کنند.

استعلام قیمت و مشاوره خرید

برای دریافت قیمت روز، بررسی موجودی سایز موردنظر و مشاوره رایگان درباره تناسب نسخه زاویه‌ای با پروژه شما، با گسترش صنعت نوین در ارتباط باشید.

تلفن ثابت: ۰۲۱-۴۰۶۶۰۱۲۹ موبایل: ۰۹۱۲۰۳۱۲۱۱۹ واتس‌اپ
نقد و بررسی
نقد و بررسی تخصصی

شیر سوپاپی زاویه‌دار ۹۰ درجه (گلوب ولو زاویه‌ای) PN16 وگ ایران (بی‌همتا) — بررسی فنی DN25 تا DN150

معروف به شیر سوپاپی زاویه‌ای، شیر گلوب زاویه‌دار، Globe Valve Angle Type، Angle Pattern Valve و شیر سوپاپی ۹۰ درجه صنعتی در بازار شیرآلات صنعتی ایران

خلاصه: شیر سوپاپی زاویه‌دار ۹۰ درجه، برای نقاطی از خط لوله که مسیر سیال باید ۹۰ درجه تغییر کند طراحی شده و هم‌زمان نقش شیر قطع/تنظیم جریان و زانویی خط را انجام می‌دهد؛ برای سایز ۲۵ تا ۱۵۰ میلی‌متر و فشار کاری تا ۱۶ بار، مناسب خطوط آب و بخار. برای مهندس طراح: ابعاد در جدول زیر «مرکز تا وجه» است نه «وجه به وجه» — در طراحی خط لوله این تفاوت را لحاظ کنید. برای نصاب: چرخ‌دستی بالای شیر با چرخش ساعت‌گرد بسته و پادساعت‌گرد باز می‌شود؛ جهت سیال باید مطابق فلش حک‌شده روی بدنه رعایت شود.

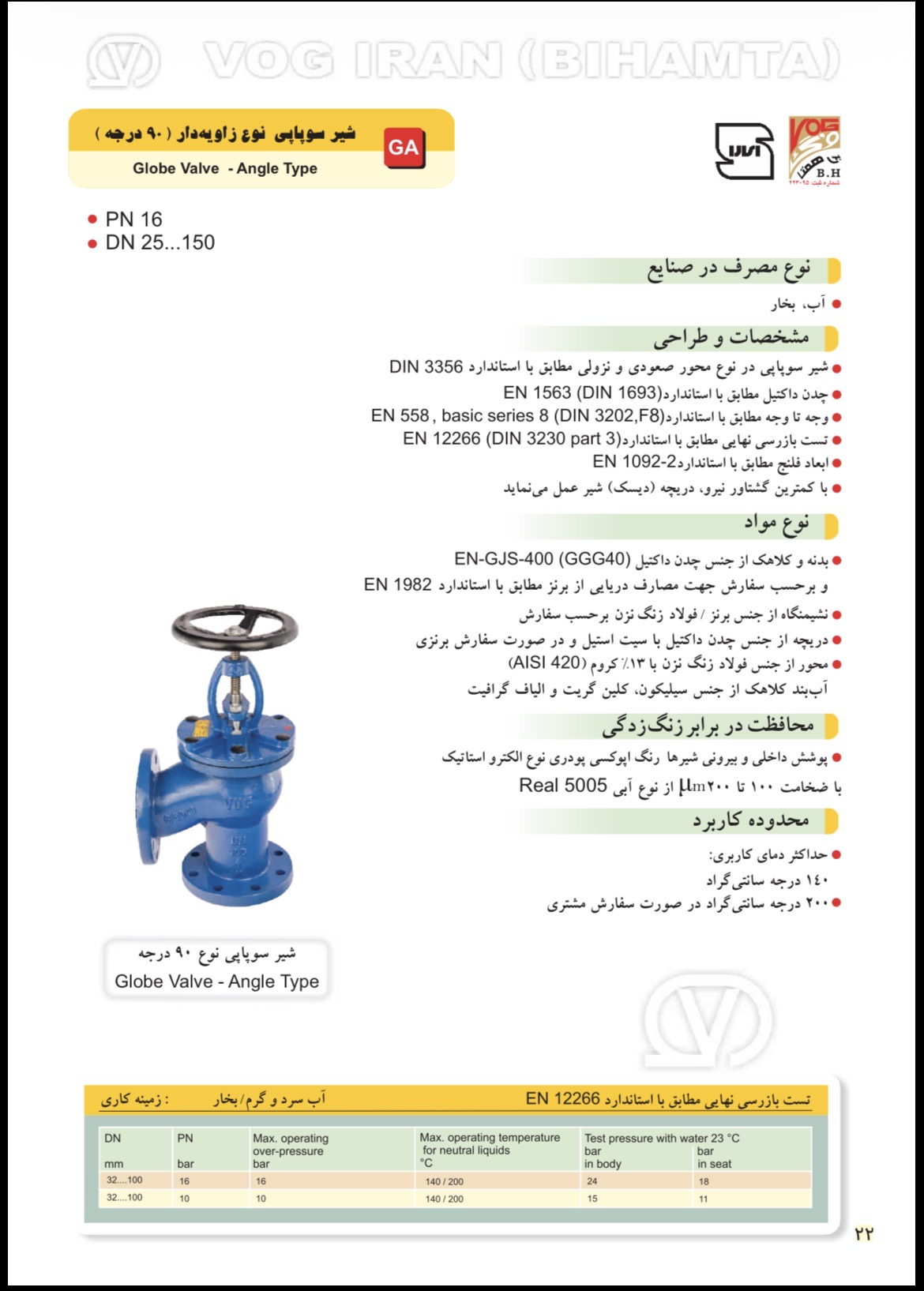

دیتاشیت فنی شیر سوپاپی زاویه‌دار 90 درجه PN16 وگ ایران بی‌همتا - معرفی و مشخصات

صفحه اول کاتالوگ — معرفی، طراحی و جنس مواد

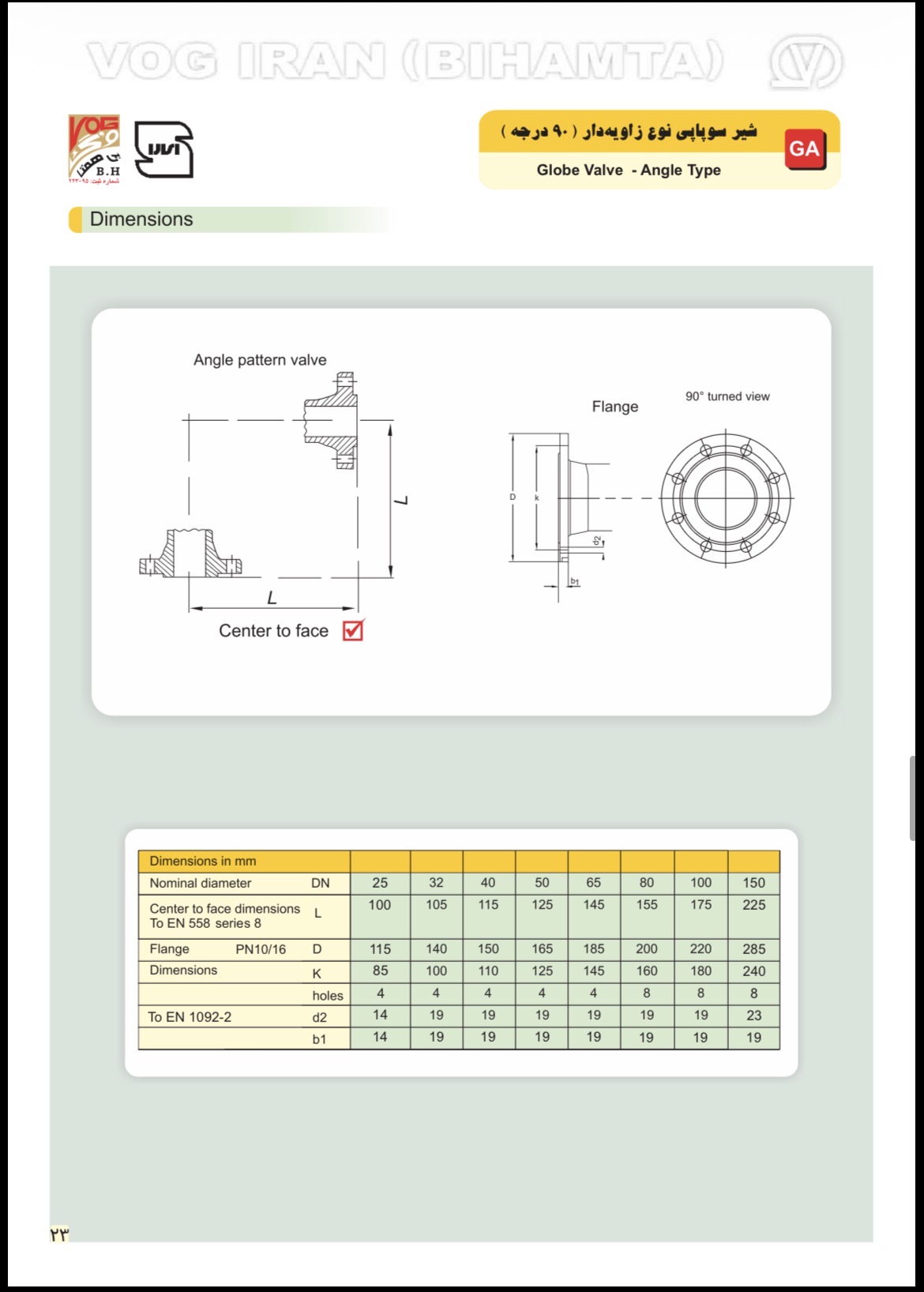

دیتاشیت فنی شیر سوپاپی زاویه‌دار 90 درجه PN16 وگ ایران بی‌همتا - جدول ابعاد

صفحه دوم کاتالوگ — جدول کامل ابعاد فلنج

✓ نقاط قوت

  • طراحی زاویه‌ای ۹۰ درجه، حذف نیاز به زانویی جداگانه در محل تغییر مسیر خط لوله و کاهش تعداد اتصالات
  • مکانیزم محور صعودی و نزولی مطابق DIN 3356، امکان مشاهده بصری وضعیت باز/بسته شیر از روی موقعیت میله محور
  • بدنه و کلاهک از چدن داکتیل مطابق EN 1563 / EN-GJS-400 (GGG40)، استحکام مکانیکی بالا در فشار PN16
  • دریچه (دیسک) از چدن داکتیل با سیت استیل، و در صورت سفارش با سیت برنزی — سازگاری بیشتر با انواع سیال
  • قابلیت تولید در جنس برنزی مطابق استاندارد EN 1982 برای مصارف دریایی
  • کمترین گشتاور نیرو برای باز و بسته کردن دریچه، طبق ادعای کاتالوگ سازنده — کاهش خستگی اپراتور در استفاده مکرر

! نکات قابل توجه

  • رنج سایزی این نسخه محدود به DN25 تا DN150 است؛ برای سایزهای بزرگ‌تر باید نسخه صاف (مستقیم) که تا DN400 موجود است بررسی شود
  • حداکثر دمای کاربردی استاندارد کارخانه ۱۴۰ درجه سانتی‌گراد است؛ دمای ۲۰۰ درجه فقط در صورت اعلام قبلی و سفارش مشتری تأمین می‌شود
  • مانند سایر شیرهای سوپاپی، افت فشار عبور سیال در این طراحی بیشتر از شیر کشویی است؛ برای قطع کامل جریان با حداقل افت فشار، شیر کشویی مناسب‌تر است
تفاوت با نسخه صاف (Straight Type) نسخه زاویه‌دار در نقطه تغییر مسیر ۹۰ درجه‌ای خط لوله نصب می‌شود و می‌تواند جایگزین ترکیب «زانویی + شیر سوپاپی صاف» شود، اما رنج سایزی آن محدودتر (DN25 تا DN150) است؛ در مقابل، نسخه صاف (مستقیم) در راستای مستقیم لوله نصب می‌شود و تا DN400 نیز تولید می‌شود. جنس مواد و استانداردهای طراحی هر دو نسخه یکسان است: شیر سوپاپی صاف PN16 وگ بی‌همتا.

کاربرد در صنعت

مطابق دیتاشیت رسمی کارخانه، این شیر برای خطوط آب و بخار طراحی شده است. طراحی زاویه‌ای آن به‌طور مشخص برای نقاطی کاربرد دارد که مسیر لوله ۹۰ درجه تغییر جهت می‌دهد و نصب همزمان یک شیر تنظیم/قطع جریان در همان نقطه لازم است — مثل خروجی دیگ بخار، ورودی مخزن یا کلکتور، و نقاط تغییر مسیر روی دیوار یا کف.

راهنمای انتخاب — کدام نسخه از خانواده شیر سوپاپی وگ بی‌همتا؟

  • مسیر لوله در محل نصب: اگر لوله در آن نقطه ۹۰ درجه تغییر مسیر می‌دهد، نسخه زاویه‌دار (همین محصول) هم نقش شیر و هم نقش زانویی را ایفا می‌کند؛ اگر لوله مستقیم است، نسخه صاف مناسب‌تر و از نظر افت فشار در مسیر مستقیم، بهینه‌تر است.
  • سایز خط: نسخه زاویه‌دار فقط تا DN150 موجود است؛ برای سایز بالاتر از DN150 باید نسخه صاف (تا DN400) در نظر گرفته شود.
  • حساسیت به افت فشار: اگر قطع کامل جریان با کمترین افت فشار اولویت است (نه تنظیم دبی)، شیر کشویی گزینه بهتری نسبت به هر دو نسخه سوپاپی است.
  • دمای خط: برای دمای بالاتر از ۱۴۰ درجه (تا سقف ۲۰۰ درجه)، این نیاز باید صراحتاً هنگام سفارش اعلام شود؛ در غیر این صورت محصول با محدودیت استاندارد ۱۴۰ درجه تحویل داده می‌شود.

جمع‌بندی

برای خطوط آب و بخار صنعتی در نقاط تغییر مسیر ۹۰ درجه که نیاز به تنظیم دقیق جریان (نه صرفاً قطع کامل) دارند، شیر سوپاپی زاویه‌دار وگ ایران با بدنه چدن داکتیل، محور صعودی-نزولی و دریچه استیل، مطابق DIN 3356 و EN 1092-2، گزینه‌ای عملی است که هم‌زمان نقش شیر و زانویی را ایفا می‌کند.

GLOBE VALVE - ANGLE TYPE DUCTILE IRON BODY RISING STEM DN 25-150 PN 16

مشخصات فنی و ابعاد فلنج (تمام سایزها — مرکز تا وجه)

DN (mm) 25 32 40 50 65 80 100 150
مرکز تا وجه L 100 105 115 125 145 155 175 225
قطر فلنج D (PN10/16) 115 140 150 165 185 200 220 285
K (دایره پیچ) 85 100 110 125 145 160 180 240
تعداد سوراخ 4 4 4 4 4 8 8 8
d2 (قطر سوراخ پیچ) 14 19 19 19 19 19 19 23
b1 (ضخامت فلنج) 14 19 19 19 19 19 19 19

ابعاد در جدول بالا بر اساس «مرکز تا وجه» (Center to Face) اندازه‌گیری شده، نه «وجه به وجه» — این تفاوت مهمی نسبت به شیر کشویی و سوپاپی صاف است و باید هنگام طراحی خط لوله لحاظ شود. برای مشاهده کامل جدول در گوشی، آن را به چپ/راست بکشید.

جنس قطعات

نام قطعه جنس
بدنه و کلاهک چدن داکتیل EN 1563 / EN-GJS-400 (GGG40)
بدنه (مصارف دریایی) برنز مطابق EN 1982 (بر حسب سفارش)
نشیمنگاه برنز یا فولاد زنگ‌نزن (بر حسب سفارش)
دریچه (دیسک) چدن داکتیل با سیت استیل؛ در صورت سفارش برنزی
محور فولاد زنگ‌نزن با ۱۳٪ کروم (AISI 420)
آب‌بند کلاهک سیلیکون، کلینگریت و الیاف گرافیت
پوشش ضدخوردگی رنگ اپوکسی پودری الکترواستاتیک، ضخامت ۱۰۰ تا ۲۰۰ میکرون (Real 5005)

فشار و دمای تست (مطابق EN 12266)

رنج DN PN حداکثر فشار کاری (bar) حداکثر دما (°C) فشار تست بدنه (bar) فشار تست نشیمنگاه (bar)
32~100 16 16 140/200 24 18
32~100 10 10 140/200 15 11

جدول تست بازرسی نهایی برای زمینه کاری آب سرد/گرم و بخار، مطابق استاندارد EN 12266، بر اساس کاتالوگ رسمی برای رنج DN32 تا DN100 است.

استانداردهای مرجع طراحی

شیر سوپاپی در نوع محور صعودی مطابق استاندارد DIN 3356؛ چدن داکتیل مطابق EN 1563 (DIN 1693)؛ وجه‌به‌وجه مطابق EN 558 سری پایه ۸ (DIN 3202,F8)؛ ابعاد فلنج مطابق EN 1092-2؛ تست بازرسی نهایی مطابق EN 12266 (DIN 3230 part 3).

سؤالات متداول

تفاوت این شیر با زانویی معمولی چیست؟
زانویی فقط مسیر لوله را تغییر می‌دهد و امکان قطع یا تنظیم جریان ندارد؛ این شیر هم‌زمان تغییر مسیر ۹۰ درجه و قطع/تنظیم جریان را در یک قطعه انجام می‌دهد و نیاز به نصب زانویی جداگانه را حذف می‌کند.

آیا می‌توان دبی جریان را با این شیر تنظیم کرد یا فقط قطع کامل؟
طراحی سوپاپی (گلوب) این شیر امکان تنظیم دقیق دبی در موقعیت‌های میانی دریچه را می‌دهد، برخلاف شیر کشویی که بیشتر برای قطع کامل مناسب است.

برای خط بخار با دمای بالای ۱۴۰ درجه چه باید کرد؟
حداکثر دمای استاندارد کارخانه ۱۴۰ درجه است؛ برای دمای تا ۲۰۰ درجه باید این نیاز هنگام ثبت سفارش صراحتاً اعلام شود تا جنس آب‌بندها متناسب تأمین شود.

چرا ابعاد این شیر «مرکز تا وجه» است نه «وجه به وجه»؟
چون یک طرف شیر (ورودی) و طرف دیگر (خروجی) روی دو محور عمود بر هم قرار دارند؛ بنابراین اندازه‌گیری معمول «وجه به وجه» که برای شیرهای مستقیم استفاده می‌شود، در این مدل کاربرد ندارد و باید فاصله از مرکز محور تا وجه فلنج لحاظ شود.

محصولات مرتبط

دانلود کاتالوگ کامل و مطالب تکمیلی برند وگ بی‌همتا

استعلام قیمت و مشاوره فنی

برای استعلام قیمت، موجودی سایز موردنظر و بررسی مناسب بودن نوع زاویه‌دار یا صاف برای خط شما، با کارشناسان گسترش صنعت نوین در ارتباط باشید: تلفن ثابت ۰۲۱-۴۰۶۶۰۱۲۹ یا موبایل/واتس‌اپ ۰۹۱۲۰۳۱۲۱۱۹.
